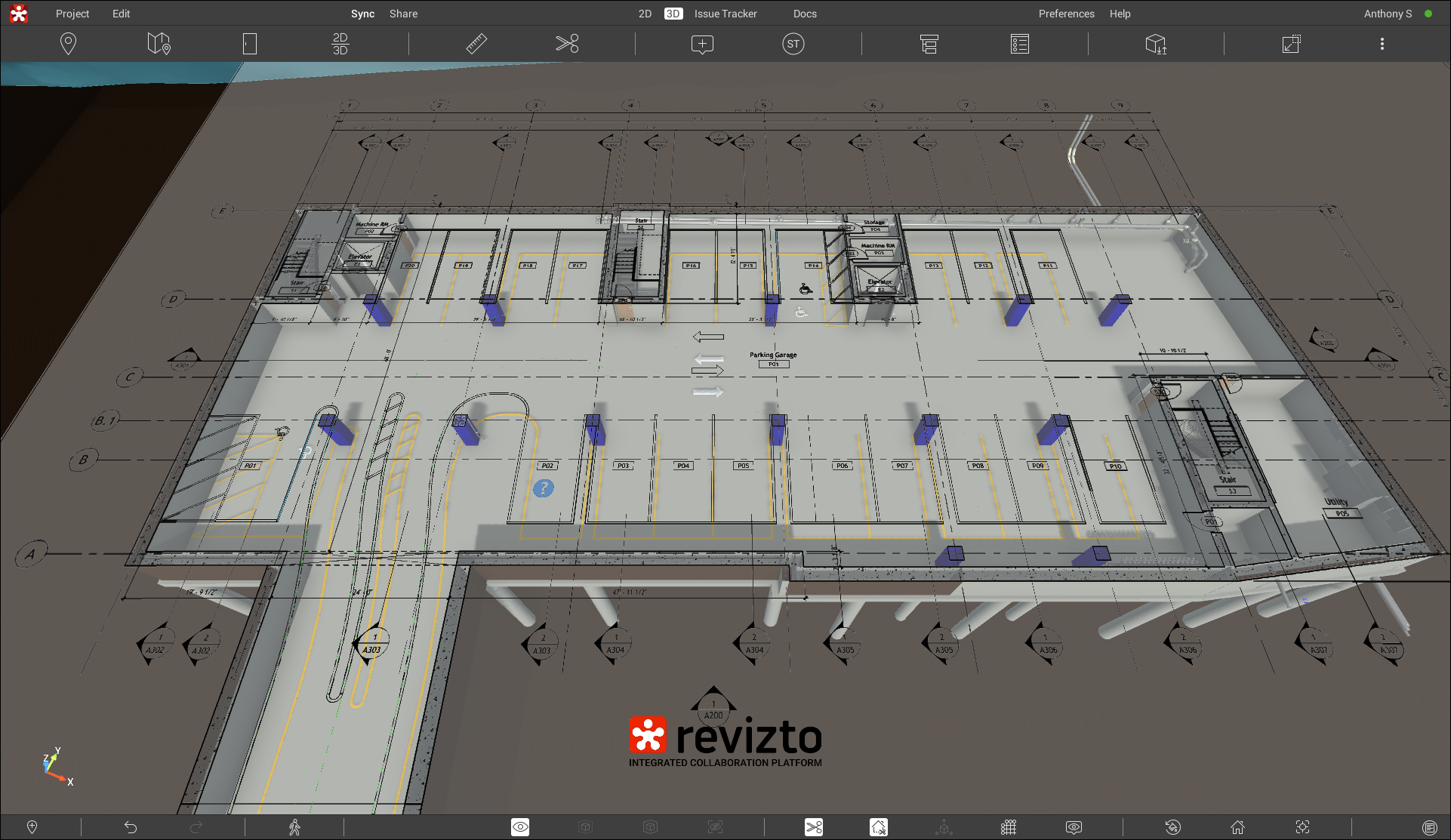

3D-Überlagerungen ermöglichen es Ihnen, einen 2D-Plan über einem Schnitt eines 3D-Modells anzuzeigen. 3D-Überlagerungen ermöglichen es Ihnen, Ihre Pläne und Modelle zur Überprüfung schnell zu vergleichen.

Zugriff auf 3D-Überlagerungen
3D-Überlagerungen hinzufügen

Zugriff auf 3D-Überlagerungen

Sie können auf 3D-Überlagerungen aus der 2D-Galerie zugreifen oder aus einem Plan, der die Schaltfläche Zu 3D springen in der 2D-Symbolleiste enthält.

So greifen Sie aus der 2D-Galerie auf 3D-Überlagerungen zu:

Klicken Sie auf 2D und navigieren Sie zu einem Plan mit einer 3D-Überlagerung.
- Sie können den Filter Überlagerungen verwenden, um relevante Pläne schnell anzuzeigen.
Klicken Sie auf das Überlagerung-Symbol um das 3D-Modell mit der Plan-Überlagerung zu öffnen.
- Bei Plänen mit dem Symbol Mehrere Überlagerungen wird zunächst der Plan zur Auswahl der Überlagerung geöffnet.

So greifen Sie aus einem Plan auf 3D-Überlagerungen zu:

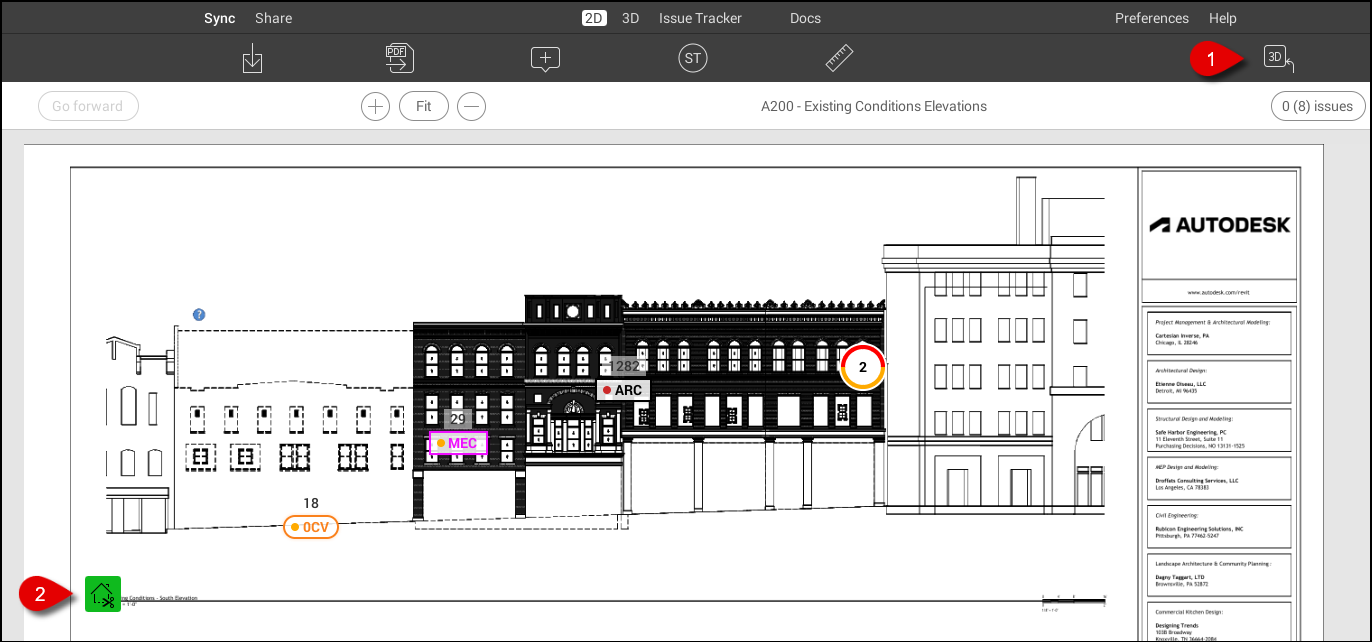

Klicken Sie in einem geöffneten Plan in der 2D-Symbolleiste auf die Schaltfläche Zu 3D springen . Wenn mehrere Überlagerungen vorhanden sind, werden Sie aufgefordert, die zu öffnende Überlagerung auszuwählen.
Alternativ klicken Sie im Plan auf die Verknüpfung Plan-Überlagerung , um die Überlagerung direkt zu öffnen.

3D-Überlagerungen hinzufügen

Sobald Sie Pläne und Modelle in Revizto importiert haben, können Sie Ihren Plänen 3D-Überlagerungen hinzufügen. Überlagerungen werden auf neue Planversionen übertragen und verwenden automatisch die aktualisierten Pläne als Überlagerung.

Vorhandene Überlagerungen können nicht bearbeitet werden.

Um vorhandene Überlagerungen zu ändern, zuerst vorhandene Ansichtsfenster löschen und dann neue Überlagerungen erstellen.

So fügen Sie eine neue 3D-Überlagerung hinzu:

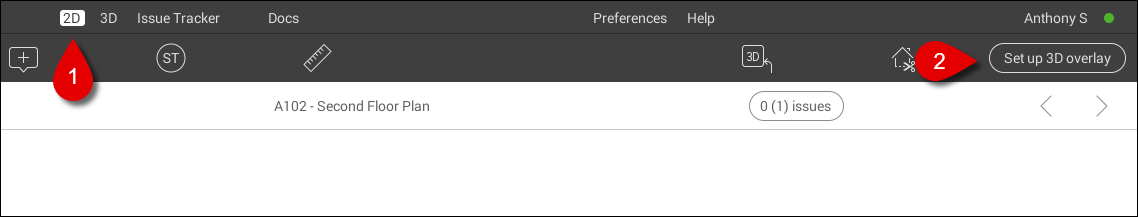

Klicken Sie auf 2D und wählen Sie Ihren Plan aus. Dies ist der Plan, der das 3D-Modell überlagert.
Klicken Sie auf die Schaltfläche 3D-Überlagerung erstellen auf der rechten Seite der Symbolleiste.

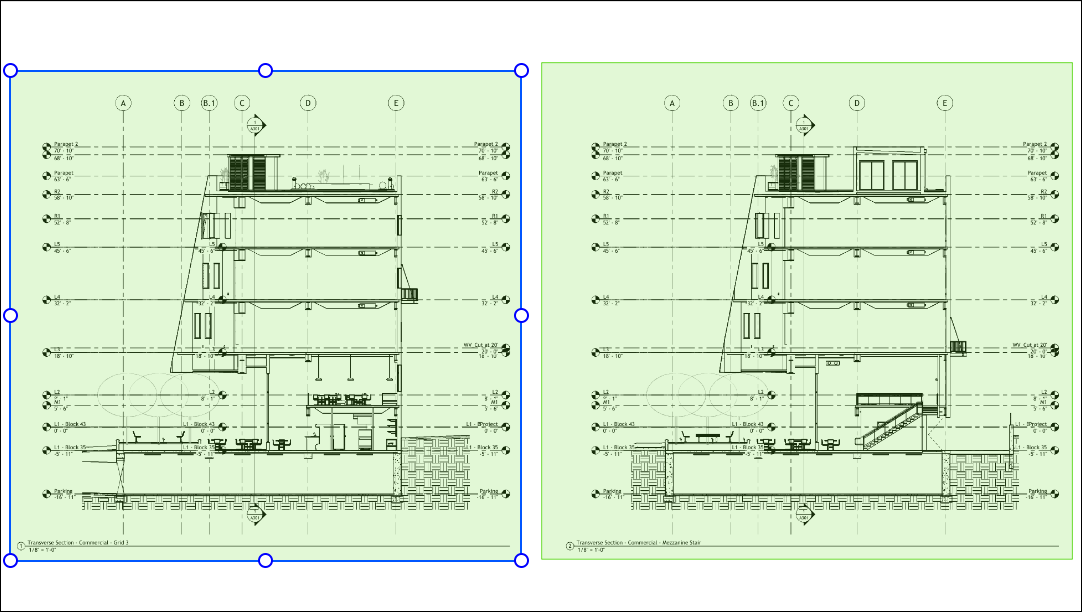

Wählen Sie die Fläche für die 3D-Überlagerung aus und klicken Sie dann auf Fertig. Sie können das Ansichtsfenster anpassen, indem Sie die Auswahl-Box durch Klicken und Ziehen verändern. Alles innerhalb der grünen Box wird in der Überlagerung angezeigt.

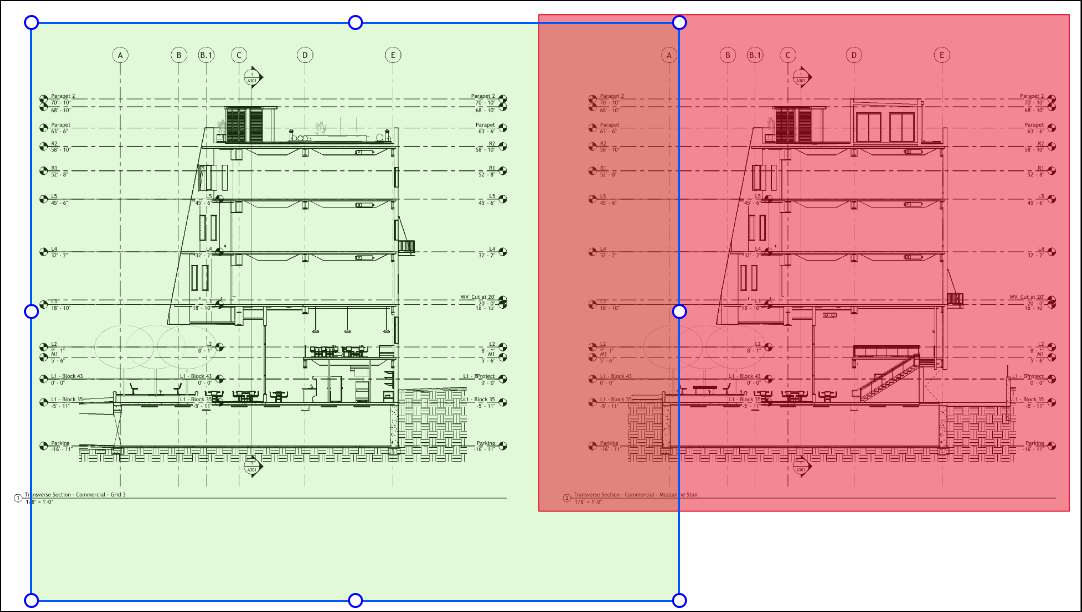

- Neue Ansichtsfenster dürfen sich nicht mit vorhandenen Ansichtsfenstern überschneiden. Passen Sie den Bereich an, bis alle Ansichtsfenster grün angezeigt werden, oder klicken Sie auf Vorhandene Ansichtsfenster löschen. Das Löschen vorhandener Ansichtsfenster entfernt alle Überlagerungen aus dem Plan.
Erstellen Sie eine Schnittebene für die Plan-Überlagerung und klicken Sie dann auf Fertig. Sie können die Ebene durch Klicken und Ziehen des Schnitt-Tools verschieben.

Revizto richtet den Schnitt basierend auf den 2D-Plankoordinaten automatisch am Modell aus. Sie können den Schnitt manuell an unterschiedlichen Oberflächen ausrichten, durch Klicken und Ziehen der Unterseite des Schnitt-Tools.

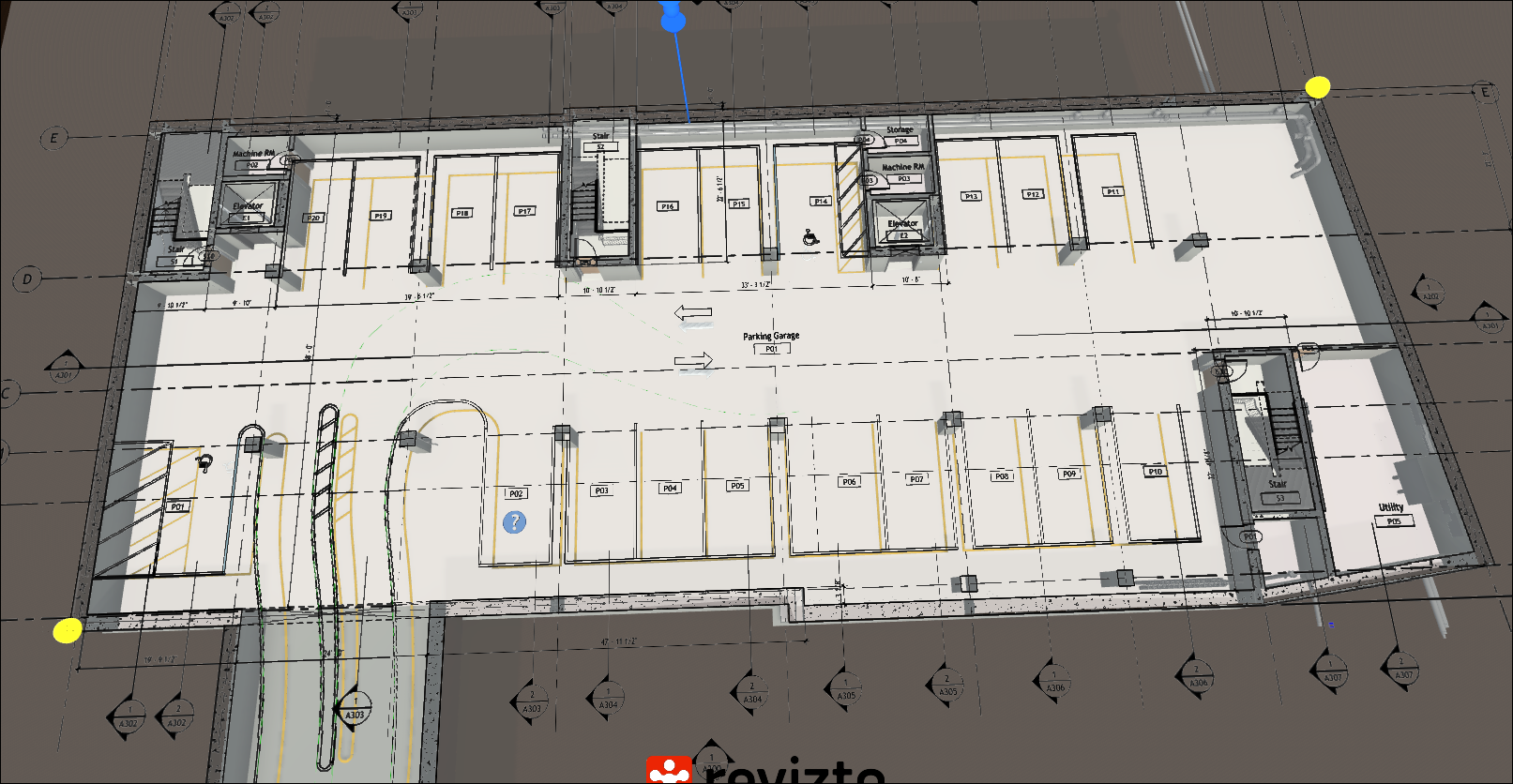

Positionieren Sie den Plan so, dass er dem 3D-Modell entspricht, und klicken Sie dann auf Fertig. Sie können die Position des Plans durch Klicken und Ziehen der gelben Drehpunkte verschieben. Sie können außerdem die Position der Schnittebene anpassen, die beim Öffnen der 3D-Überlagerung angezeigt wird.
- Drehpunkte können im Plan verschoben werden, indem Sie die Taste Strg gedrückt halten und den Punkt an eine neue Position ziehen.

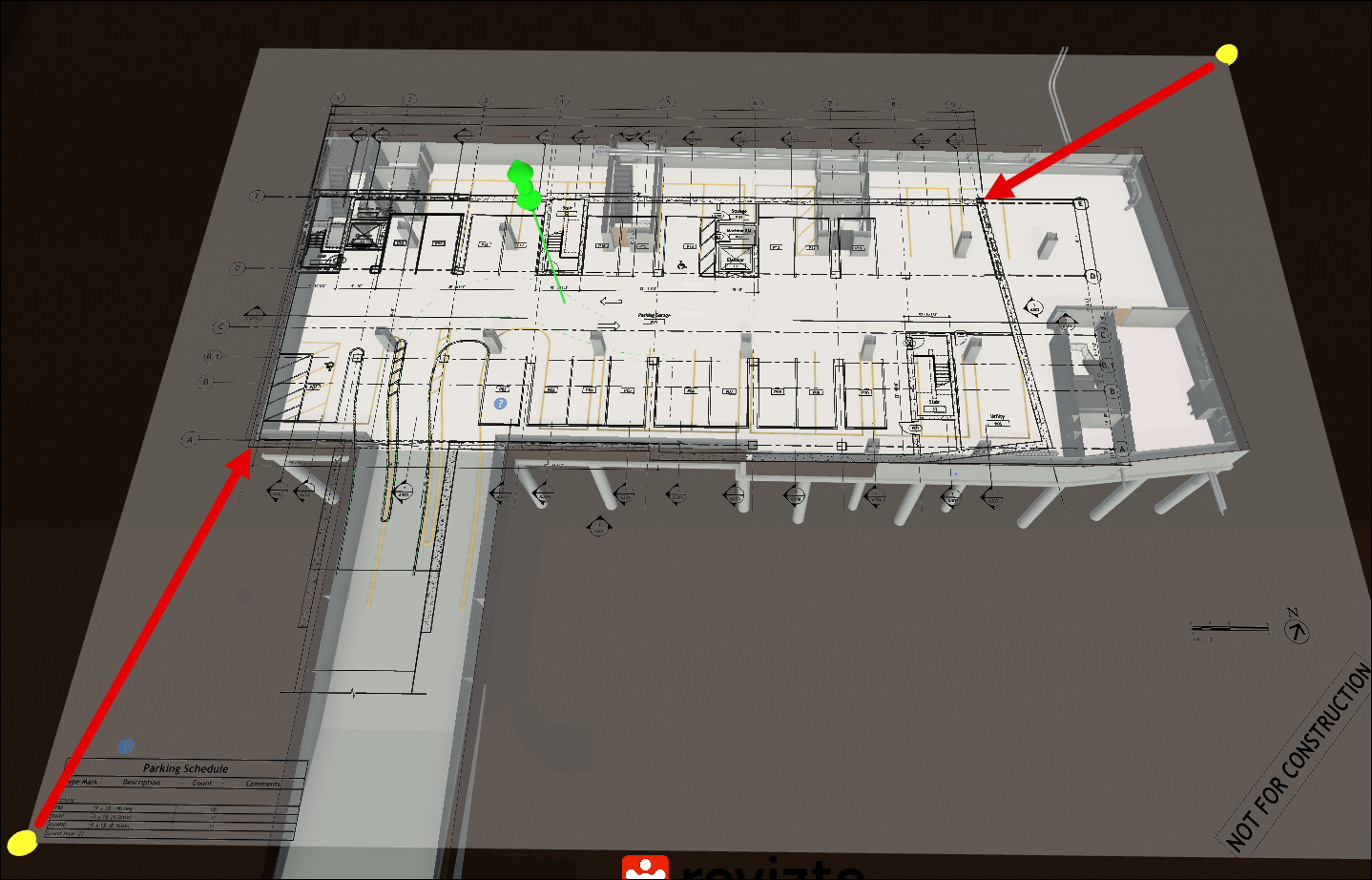

  Bewährte Vorgehensweise: Verschieben Sie die Drehpunkte in gegenüberliegende Ecken der Zeichnung und positionieren Sie anschließend die Überlagerung.
Legen Sie die Grenzen für die Aufgaben-Erfassung fest und klicken Sie dann auf Fertig.
- Der Aufgaben-Erfassungsbereich bestimmt, welche Aufgaben auf dem 2D-Plan beim Überlagern eines Modells angezeigt werden. Aufgaben außerhalb des Bereichs werden ausgeblendet.
