Aufgaben erstellen und veröffentlichen Folgen
Mit Revizto können Sie Markierungen skizzieren, schnelle Messungen vornehmen oder detaillierte Aufgaben lokal auf Ihrem Gerät ausarbeiten, bevor Sie sie im Entwurfsmodus in der Aufgabenverwaltung veröffentlichen. Der Entwurfsmodus ist sowohl für die Desktop-Anwendung als auch für die Tablet-Anwendung von Revizto 5 verfügbar.
Alle Entwurfsdaten werden lokal auf Ihrem Gerät gespeichert und weder mit dem Server synchronisiert noch für andere Geräte oder Benutzer freigegeben. Entwürfe werden nach jeder erledigten Aktion automatisch gespeichert, um Datenverluste durch das Verlassen des Fensters oder ein unerwartetes Herunterfahren aufgrund eines Stromausfalls zu minimieren.
- Erforderliche Berechtigungen
- Auf Entwürfe zugreifen
- Markierungsentwürfe
- Aufgabenentwürfe
- Entwürfe für Änderungen der Aufgabenmarkierung
- Entwürfe bearbeiten
- Entwürfe löschen
- Warnungen und Lösungen
Erforderliche Berechtigungen
Markierungs- und Aufgabenentwürfe können von jedem Benutzer mit Zugriff auf das Projekt erstellt werden, da sie lokal erstellt und angezeigt werden. Für das Veröffentlichen von Aufgabenentwürfen sind spezielle Projektzugriffsrechte erforderlich. Wenn Sie Aufgaben nicht anzeigen, erstellen oder bearbeiten können, wenden Sie sich an Ihren Konto-, Projekt- oder Lizenzadministrator.
- Zum Erstellen von Markierungsentwürfen, zum Konvertieren von Markierungen in eine Aufgabe oder zum Erstellen von Aufgabenentwürfen benötigen Sie:
- Keine besonderen Berechtigungen erforderlich
- Zum Veröffentlichen von Aufgabenentwürfen benötigen Sie die folgende Berechtigung:
- Aufgaben erstellen
- Zum Veröffentlichen von Entwürfen für Änderungen der Aufgabenmarkierung benötigen Sie die folgende Berechtigung:
- Aufgabenmarkierung bearbeiten
Auf Entwürfe zugreifen
Entwürfe und der Entwurfsmodus können auf folgende Arten geöffnet werden:
| Einen Plan öffnen und im Plan navigieren | Beim Öffnen eines Plans wird dieser standardmäßig im Entwurfsmodus gestartet. Zuvor aktive Markierungsentwürfe für den Plan werden automatisch wiederhergestellt, wenn Sie sich in derselben Sitzung befinden. Wenn Sie während einer aktiven Sitzung zwischen Plänen navigieren, wird außerdem der zuletzt bearbeitete Markierungsentwurf auf jedem Plan automatisch gespeichert und erneut geöffnet. |

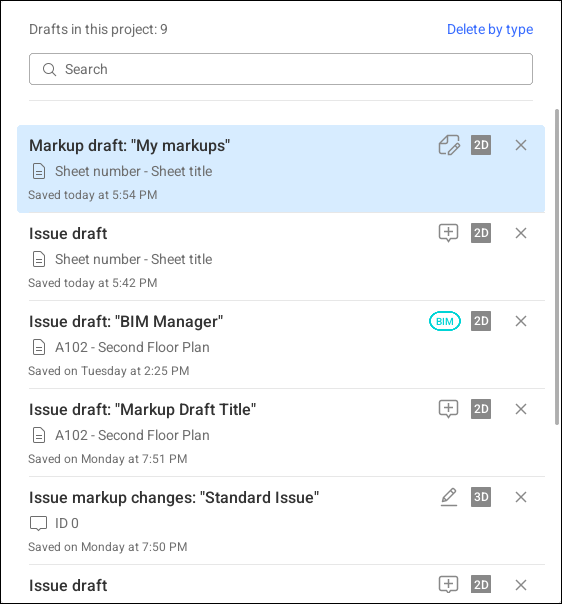

| Projektentwurfsliste | Durch Klicken auf die Schaltfläche Entwürfe in der Projektsymbolleiste wird die Projektentwurfsliste geöffnet. Durch Klicken auf einen beliebigen Entwurf wird dieser in der entsprechenden Umgebung geöffnet. |

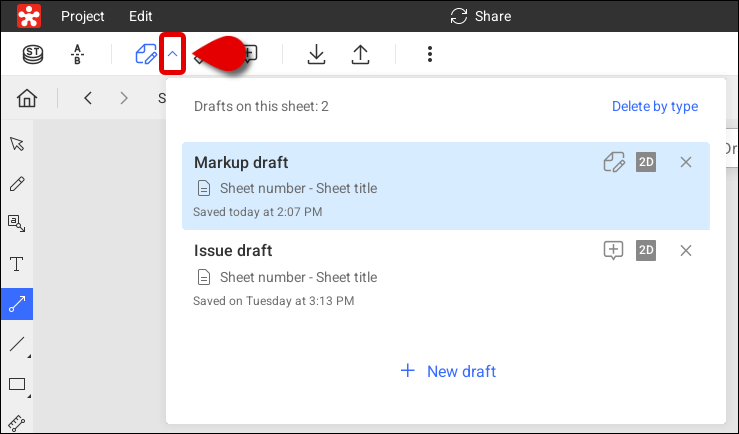

| Planentwurfsliste | Klicken Sie in der 2D-Hauptsymbolleiste auf die Dropdown-Schaltfläche neben der Schaltfläche Entwurfsmodus, um alle Entwürfe für den aktiven Plan anzuzeigen. Hier können Sie einen Entwurf auswählen, um ihn zu öffnen. |
|
Schaltfläche Entwurfsmodus |
Durch Klicken auf Entwurfsmodus in der Hauptsymbolleiste wird der Entwurfsmodus aktiviert oder deaktiviert. Die Schaltfläche ist bei Aktivierung blau und bei Deaktivierung grau. Zuvor aktive Markierungsentwürfe werden automatisch wiederhergestellt, wenn Sie sich in derselben Sitzung befinden. |
|
Schaltfläche Messungen |
Durch Klicken auf Messungen in der Hauptsymbolleiste wird bei aktiviertem Entwurfsmodus das Markierungs-Tool Lineal ausgewählt. |
| Markierungen auf einem Plan | Bei der Ansicht eines Plans für den kein aktiver Entwurf ausgewählt ist, können Sie direkt auf eine vorhandene Entwurfsmarkierung klicken, um den entsprechenden Markierungsentwurf zu öffnen und in den Fokus zu rücken. |
Markierungsentwürfe
Mit Markierungsentwürfen können Sie auf einem Plan zeichnen und messen, ohne eine Aufgabe zu erstellen. Sie sind in der 2D-Umgebung verfügbar. Sie können Markierungsentwürfe in einen Aufgabenentwurf konvertieren, indem Sie auf Aufgabe erstellen klicken. Dadurch werden alle Markierungen in einen neuen Aufgabenentwurf übernommen. Sie können ausgewählte Markierungsentwürfe auch in einen neuen Aufgabenentwurf konvertieren, indem Sie im Menü Mehr die Option Aufgabe aus ausgewählten Markierungen erstellen auswählen.
So erstellen Sie Markierungsentwürfe:
-

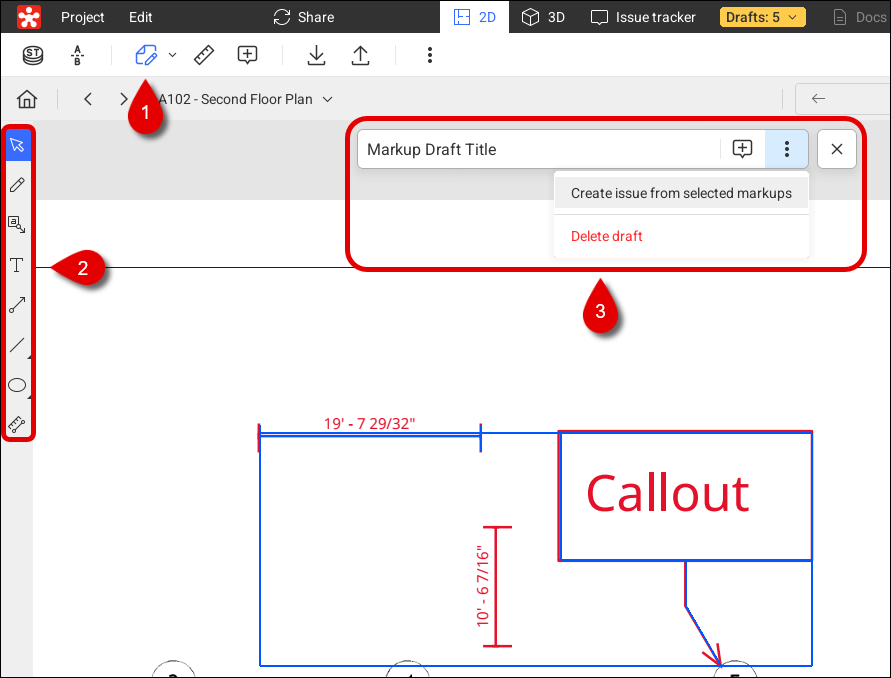

Öffnen Sie den Plan, den Sie bearbeiten möchten, und vergewissern Sie sich, dass der Entwurfsmodus aktiviert ist.
- Die Schaltfläche Entwurfsmodus ist bei Aktivierung blau und bei Deaktivierung grau.
-
Erstellen Sie Ihre Markierungen mit einem der Markierungs-Tools in der Symbolleiste Markierungen.
-
Wenn Sie auf die Tools Linie, Form und Lineal klicken, während diese ausgewählt sind, werden zusätzliche Optionen angezeigt.
-
Wenn Sie auf die Tools Linie, Form und Lineal klicken, während diese ausgewählt sind, werden zusätzliche Optionen angezeigt.
-
Sie können den Entwurf schließen, weitere Markierungen erstellen, eine Aufgabe mit allen Markierungen erstellen, eine Aufgabe aus ausgewählten Markierungen erstellen oder den Markierungsentwurf löschen.
- Nach dem Erstellen einer Markierung wird der Markierungsentwurf automatisch sowohl der Projektentwurfsliste als auch der Planentwurfsliste hinzugefügt.
So erstellen Sie aus allen Markierungen einen Aufgabenentwurf:
Sie können jederzeit aus einem Markierungsentwurf eine Aufgabe oder einen Aufgabenentwurf erstellen.

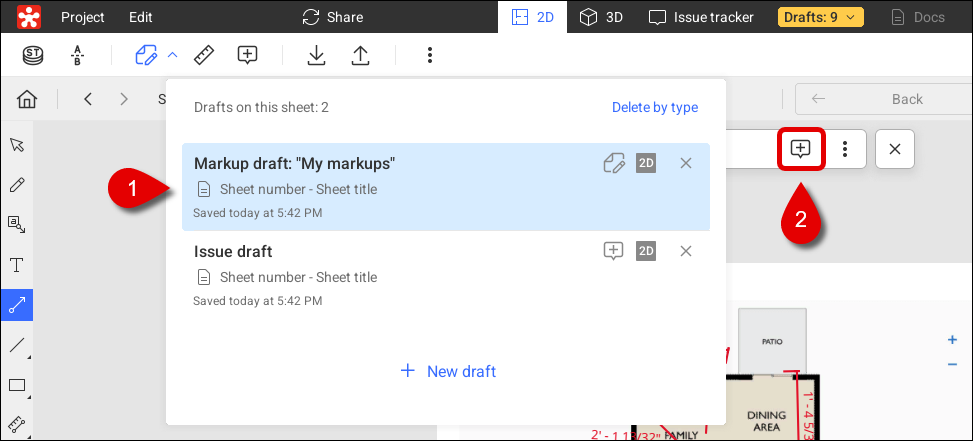

- Erstellen oder öffnen Sie einen Markierungsentwurf mit mindestens einer Markierung.
-
Klicken Sie in der Titelleiste der Markierung auf Aufgabe erstellen.
- Wählen Sie Ihre Stempelvorlage aus oder klicken Sie auf Reguläre Aufgabe.
- Wenn die Schaltfläche Reguläre Aufgabe nicht verfügbar ist, ist das Erstellen regulärer Aufgaben in den Projekteinstellungen deaktiviert.
- Wenn im Projekt keine Stempelvorlagen vorhanden sind, wird automatisch eine reguläre Aufgabe erstellt und dieser Schritt wird übersprungen.
- Ihr neuer Aufgabenentwurf wird mit Markierungen erstellt.

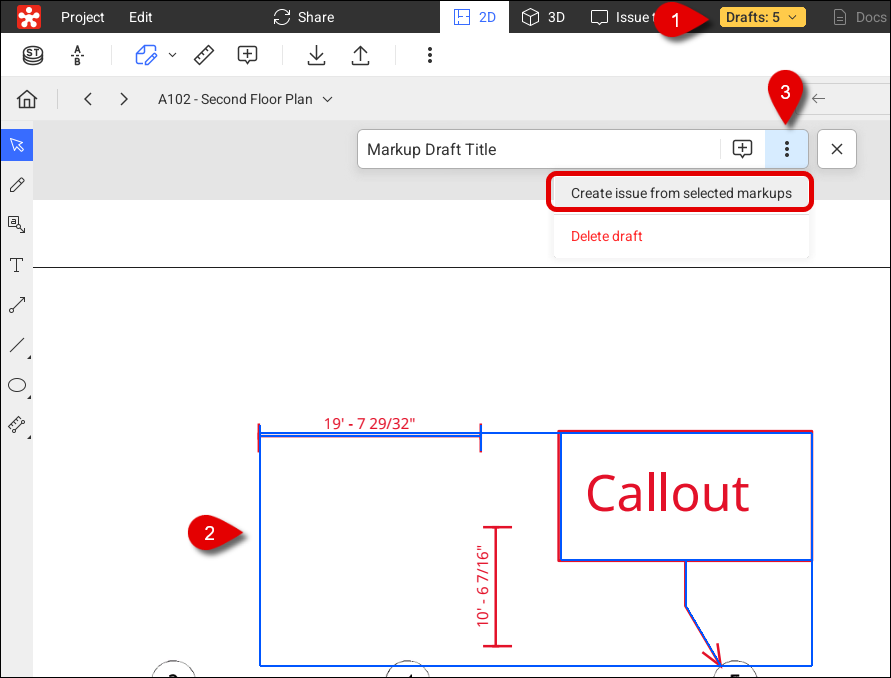

So erstellen Sie einen Aufgabenentwurf mit ausgewählten Markierungen:
Sie können aus ausgewählten Markierungen in einem Markierungsentwurf eine Aufgabe oder einen Aufgabenentwurf erstellen.
- Erstellen oder öffnen Sie einen Markierungsentwurf mit mindestens einer Markierung.
- Optional: Wählen Sie mindestens eine Markierung mit dem Tool Auswählen aus.
- Sie können mehrere Markierungen mit Strg+Klick oder bei gedrückter Strg-Taste einen Bereich auswählen.
- Klicken Sie in der Aktionsleiste der Markierung auf Mehr > Aufgabe aus ausgewählten Markierungen erstellen.
- Wenn keine oder alle Markierungen ausgewählt sind, ist Aufgabe aus ausgewählten Markierungen erstellen nicht verfügbar.
- Wenn keine oder alle Markierungen ausgewählt sind, ist Aufgabe aus ausgewählten Markierungen erstellen nicht verfügbar.
- Wählen Sie Ihre Stempelvorlage aus oder klicken Sie auf Reguläre Aufgabe.
- Ihr neuer Aufgabenentwurf wird mit den ausgewählten Markierungen erstellt.
Aufgabenentwürfe
Mit Aufgabenentwürfen können Sie neue Aufgaben in der 2D- und 3D-Umgebung auf Ihrem lokalen Gerät erstellen und sie später in der Aufgabenverwaltung veröffentlichen. Aufgabenentwürfe sind nur auf Ihrem lokalen Gerät einsehbar, während veröffentlichte Aufgaben für andere Projektmitglieder sichtbar sind.
Sie können einen Aufgabenentwurf auf drei Arten beginnen:
- Direkt in der 2D- und 3D-Umgebung
- Durch Konvertieren eines Markierungsentwurfs
- Mit integrierten Autorentools
- Tools, mit denen Aufgaben in Revizto erstellt werden können, öffnen jetzt automatisch den Entwurfsmodus
Diese Anleitung gilt für das direkte Erstellen von Aufgabenentwürfen in der 2D- oder 3D-Umgebung.
So erstellen Sie Aufgabenentwürfe:

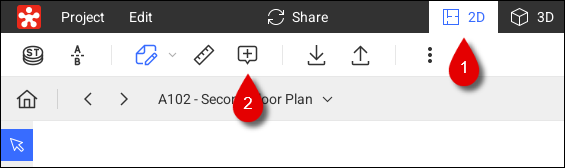

- Klicken Sie in der Projektsymbolleiste auf 2D oder 3D, um die 2D- oder 3D-Umgebung zu öffnen.
- Wenn Sie ein neues Projekt öffnen, müssen Sie möglicherweise Ihren Plan auswählen oder Ihre Modelle laden.
-
Klicken Sie in der Hauptsymbolleiste auf die Schaltfläche Aufgabe erstellen (Strg+Umschalt+I).
In der 2D-Umgebung In der 3D-Umgebung

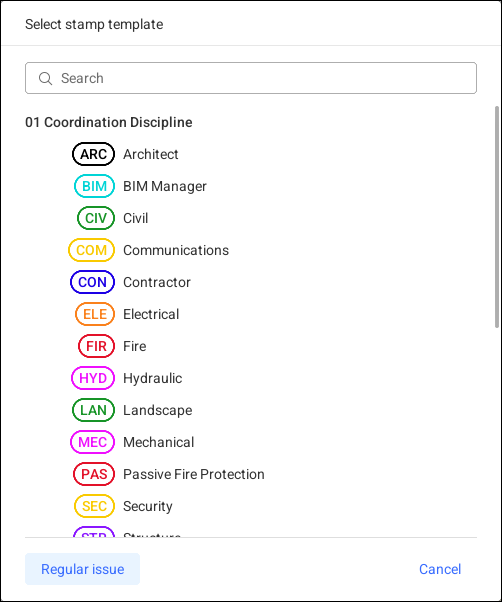

- Wählen Sie im Popup-Fenster Ihre Stempelvorlage oder Reguläre Aufgabe aus.
- Wenn die Schaltfläche Reguläre Aufgabe nicht verfügbar ist, ist das Erstellen regulärer Aufgaben in den Projekteinstellungen deaktiviert.
- Wenn im Projekt keine Stempelvorlagen vorhanden sind, wird automatisch eine reguläre Aufgabe erstellt und dieser Schritt wird übersprungen.

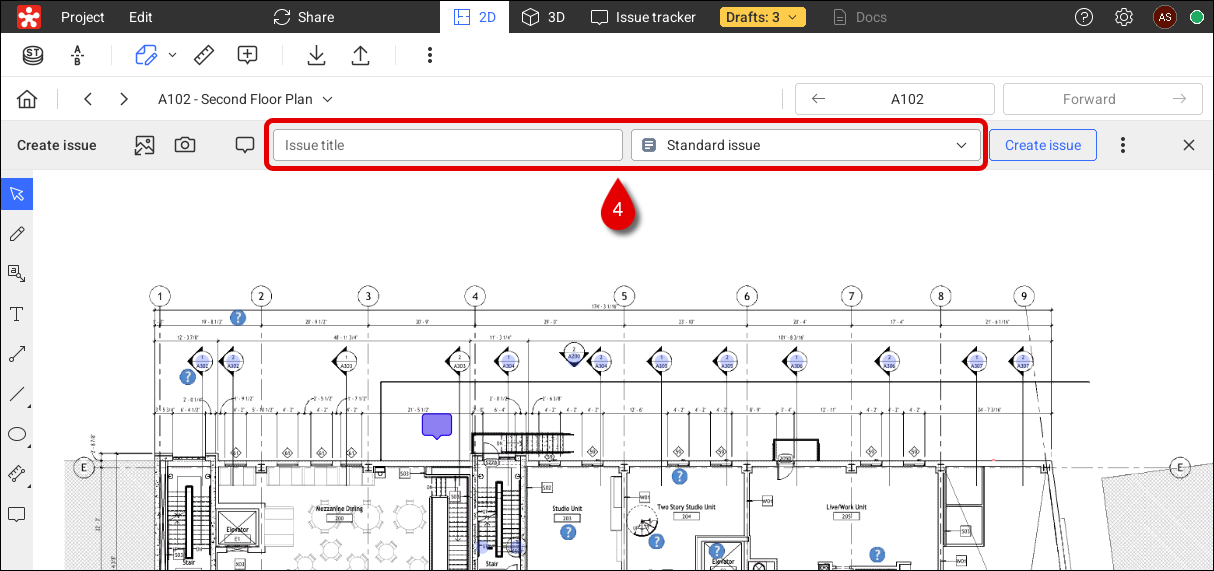

- Legen Sie optional die Platzierung des Pins oder Stempels fest und füllen Sie die Informationsfelder in der Aktionsleiste Aufgabe erstellen aus.
- Aufgabentitel
- Aufgabentyp
- Fügen Sie optionale Aufgabeninformationen hinzu, darunter:

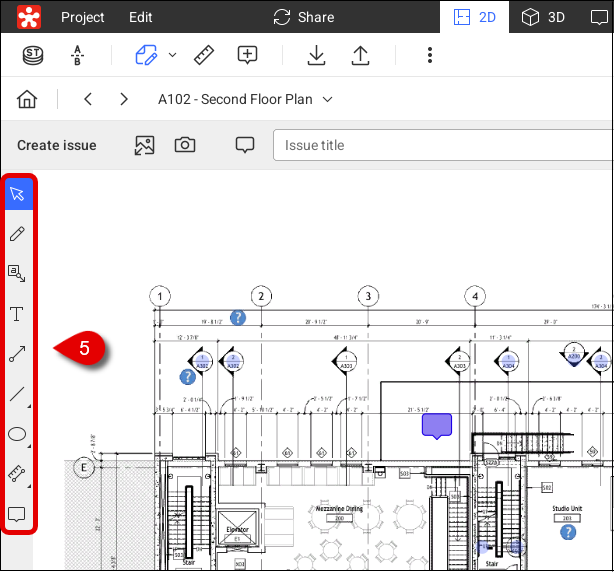

- Markierungen, die mit den Tools Stift
, Textfeld
, Text
, Pfeil
, Linie
, Form
und Lineal
hinzugefügt wurden. Diese befinden sich links in der Markierungssymbolleiste. Das Markierungs-Tool Lineal
- Hintergrundbild: Klicken Sie dazu in der Symbolleiste Aufgabe erstellen auf Bild laden oder Foto machen. Dieses Bild wird anstelle des Plans oder Modells als Hintergrund für alle Markierungen verwendet.
- Wenn Pläne vergleichen aktiviert ist, wird der Vergleich in Ihren Aufgabenentwurf integriert und mit der neuen Aufgabe gespeichert. Sie können Pläne vergleichen in der Hauptsymbolleiste aktivieren.
- Markierungen, die mit den Tools Stift
- Klicken Sie auf die Schaltfläche Entwurf speichern und schließen, um den Entwurfsmodus zu verlassen, oder klicken Sie auf Aufgabe erstellen, um den Entwurf in der Aufgabenverwaltung zu veröffentlichen.
- Da Entwürfe automatisch gespeichert werden, können Sie einen vorhandenen Entwurf jederzeit schließen, ohne Ihre Arbeit zu verlieren.
- Da Entwürfe automatisch gespeichert werden, können Sie einen vorhandenen Entwurf jederzeit schließen, ohne Ihre Arbeit zu verlieren.
Entwürfe für Änderungen der Aufgabenmarkierung
Sie können Markierungen für veröffentlichte Aufgaben bearbeiten und einen Entwurf für Änderungen der Aufgabenmarkierung erstellen.
So erstellen Sie einen Entwurf für Änderungen der Aufgabenmarkierung
- Öffnen Sie die Aufgabenverwaltung über die obere Symbolleiste.
- Klicken Sie auf die Aufgabe, deren Markierungen Sie bearbeiten möchten.
- Klicken Sie auf Markierung bearbeiten, um den Markierungseditor zu öffnen.

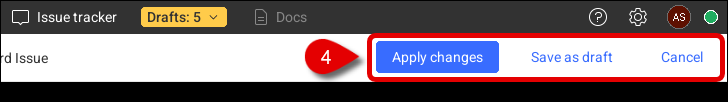

- Klicken Sie auf Als Entwurf speichern, um einen neuen Entwurf für Änderungen der Aufgabenmarkierung zu speichern. Sie können auch auf Änderungen anwenden klicken, um die Bearbeitungen ohne Erstellen eines Entwurfs auf die Aufgabenverwaltung anzuwenden, oder auf Abbrechen, um alle Änderungen zu verwerfen.
Entwürfe bearbeiten
Sie können vorhandene Entwürfe über die Projektentwurfsliste oder die Planentwurfsliste bearbeiten oder anzeigen.
So bearbeiten Sie Entwürfe

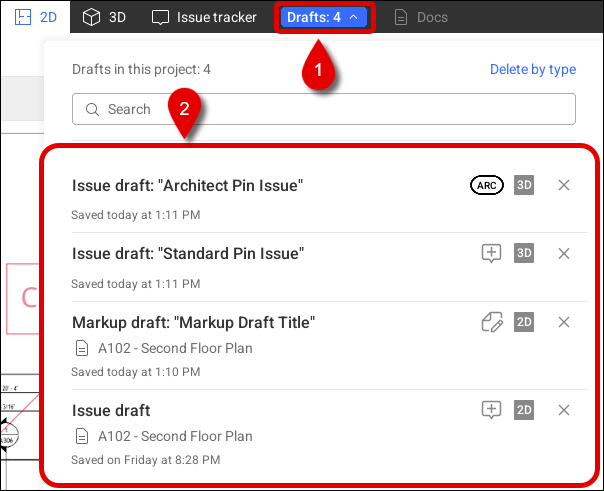

- Klicken Sie auf Entwürfe
in der Projektsymbolleiste.
- Sie können die Planentwurfsliste auch öffnen, indem Sie auf das Dropdown-Menü Entwurfsmodus klicken. In der Planentwurfsliste werden ausschließlich Entwürfe des aktuellen Plans angezeigt.
- Sie können die Planentwurfsliste auch öffnen, indem Sie auf das Dropdown-Menü Entwurfsmodus klicken. In der Planentwurfsliste werden ausschließlich Entwürfe des aktuellen Plans angezeigt.
- Wählen Sie Ihren Entwurf aus, um ihn zu öffnen und zu bearbeiten.
- Über das Suchfeld oben auf der Seite können Sie nach einem Entwurf suchen. Sie können nach Entwurfsname, Stempel, Plannummer oder Planname suchen.
- Über das Suchfeld oben auf der Seite können Sie nach einem Entwurf suchen. Sie können nach Entwurfsname, Stempel, Plannummer oder Planname suchen.
- Klicken Sie auf Aufgabe erstellen, um den Entwurf in der Aufgabenverwaltung zu veröffentlichen, oder auf Entwurf speichern und schließen, um ihn ohne Veröffentlichung zu schließen.
Entwürfe löschen
Sie können Entwürfe einzeln oder nach Typ aus der Entwurfsliste löschen.

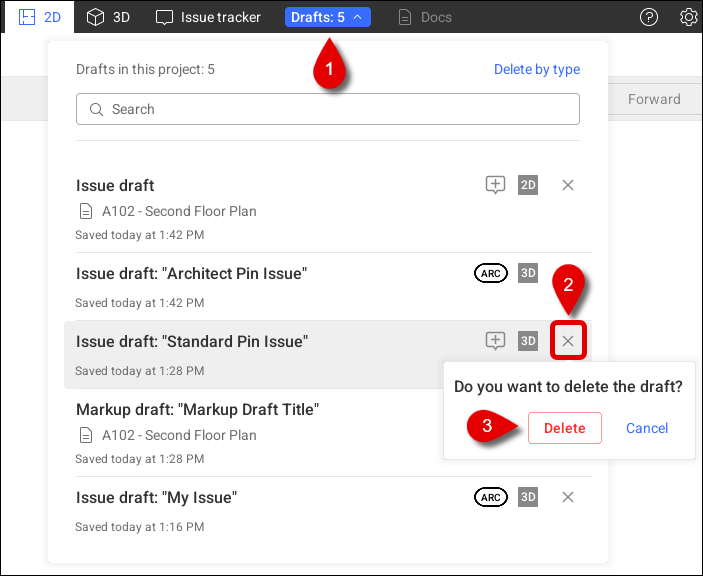

So löschen Sie einzelne Entwürfe
- Klicken Sie in der oberen Symbolleiste auf Entwürfe, um die Projektentwurfsliste zu öffnen.
- Sie können die Planentwurfsliste öffnen, indem Sie auf das Dropdown-Menü neben der Schaltfläche Entwurfsmodus klicken.
- Sie können die Planentwurfsliste öffnen, indem Sie auf das Dropdown-Menü neben der Schaltfläche Entwurfsmodus klicken.
- Klicken Sie für den ausgewählten Entwurf auf die Schaltfläche Löschen.
- Klicken Sie zur Bestätigung auf Löschen.

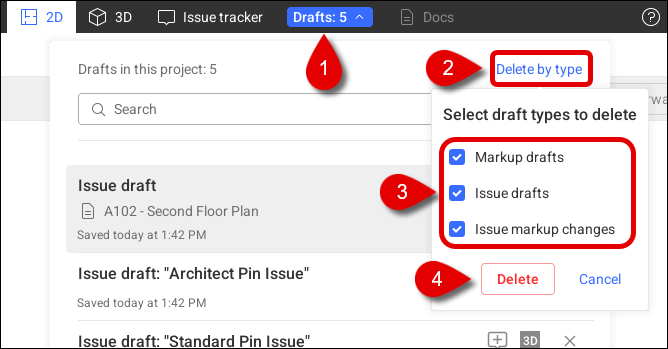

So löschen Sie mehrere Entwürfe:
- Klicken Sie in der oberen Symbolleiste auf Entwürfe, um die Projektentwurfsliste zu öffnen.
- Klicken Sie auf Nach Typ löschen.
- Wählen Sie die Entwurfstypen, die Sie löschen möchten, über die Kontrollkästchen aus.
- Markierungsentwürfe
- Aufgabenentwürfe
- Änderungen der Aufgabenmarkierung
- Klicken Sie auf Löschen.
Warnungen und Lösungen

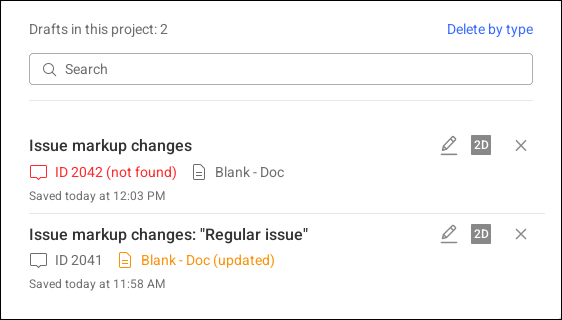

Revizto warnt und benachrichtigt Sie, wenn die Quellaufgabe aktualisiert oder gelöscht wurde und sich dies auf Ihre Entwürfe auswirkt. Diese Warnungen werden in den Entwurfslisten wie folgt angezeigt:
Diese Liste beschreibt, wie Revizto mögliche Entwurfskonflikte löst:

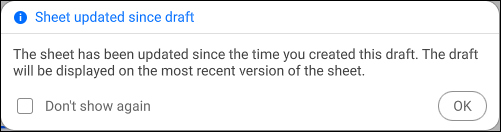

- Der Plan wurde aktualisiert, nachdem der Entwurf erstellt wurde.
- Das Kontrollkästchen Nicht erneut anzeigen verhindert zukünftige Warnungen bei Aktualisierungen des Plans.
- Ok öffnet den Entwurf in der neuesten Planversion.

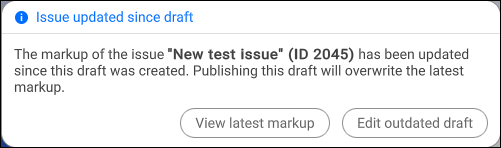

- Die Aufgabenmarkierung wurde aktualisiert, nachdem der Entwurf erstellt wurde.
- Neueste Markierung anzeigen speichert und schließt Ihren aktuellen Entwurf und öffnet anschließend die Aufgabenverwaltung mit der ausgewählten aktualisierten Quellaufgabe.
- Veralteten Entwurf bearbeiten öffnet Ihren Entwurf oder setzt ihn im Editor mit dem ursprünglichen Markierungsstatus zum Zeitpunkt der Erstellung des Entwurfs fort. Aktualisierte Änderungen werden nicht übernommen. Durch das Anwenden von Änderungen werden die neuesten veröffentlichten Markierungen der Quellaufgabe überschrieben.

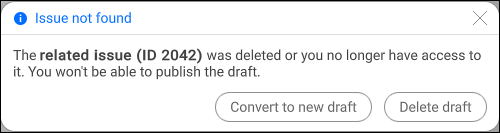

- Die Aufgabe wurde gelöscht, nachdem der Entwurf erstellt wurde, oder Ihr Zugriff wurde eingeschränkt.
- In neuen Entwurf konvertieren öffnet oder behält den Entwurf als neuen Entwurf in einem bearbeitbaren Zustand bei. Änderungen können nicht in der ursprünglichen Aufgabe veröffentlicht werden und die Schaltfläche Änderungen anwenden ist deaktiviert.
- Entwurf löschen entfernt den Entwurf aus Ihren Entwurfslisten.

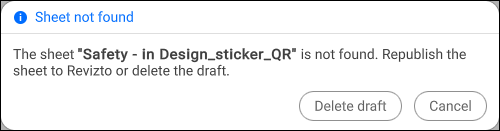

- Der Plan, der den Entwurf enthält, wurde gelöscht.
- Entwurf löschen entfernt den Entwurf aus Ihren Entwurfslisten.
- Abbrechen schließt das Popup Plan nicht gefunden, ohne den Entwurf zu löschen. Wenn der Plan erneut im Projekt veröffentlicht wird, stellt Ihr Entwurf die Verbindung zum Plan wieder her und kann bearbeitet werden.

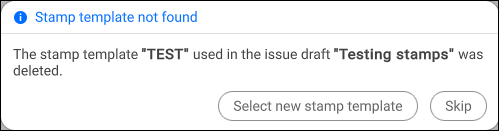

- Der Stempel
- Mit Neue Stempelvorlage auswählen können Sie eine andere Stempelvorlage auswählen.
- Überspringen entfernt die Stempelreferenz und konvertiert den Entwurf in einen regulären Aufgabenentwurf.
