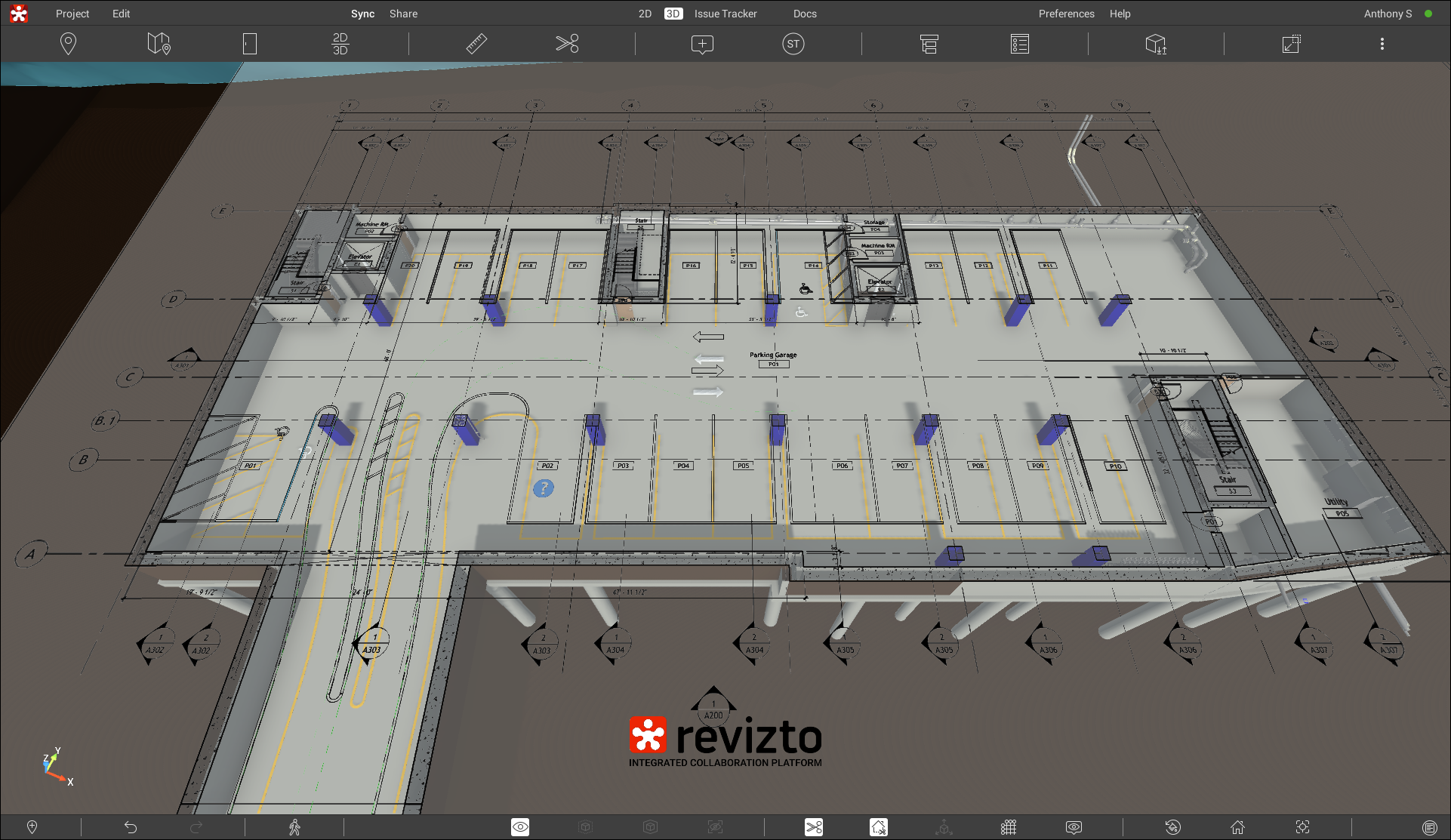

Las superposiciones 3D le permiten ver un plano 2D sobre un corte de sección de un modelo 3D. Las superposiciones 3D le permiten comparar rápidamente sus planos y sus modelos para la verificación.

Acceder a las superposiciones 3D
Añadir superposiciones 3D

Acceder a las superposiciones 3D

Puede acceder a las superposiciones 3D desde la galería 2D o desde un plano que tenga el botón Pasar a 3D en la barra de herramientas 2D.

Para acceder a las superposiciones 3D desde la galería 2D:

Haga clic en 2D y vaya a un plano con una superposición 3D.
- Puede usar el filtro Superposiciones para mostrar rápidamente los planos relevantes.
Haga clic en el ícono Superposición para abrir el modelo 3D con la superposición de plano.
- Los planos con el ícono de Superposiciones múltiples abrirán primero el plano seleccionar la superposición.

Para acceder a las superposiciones 3D desde un plano:

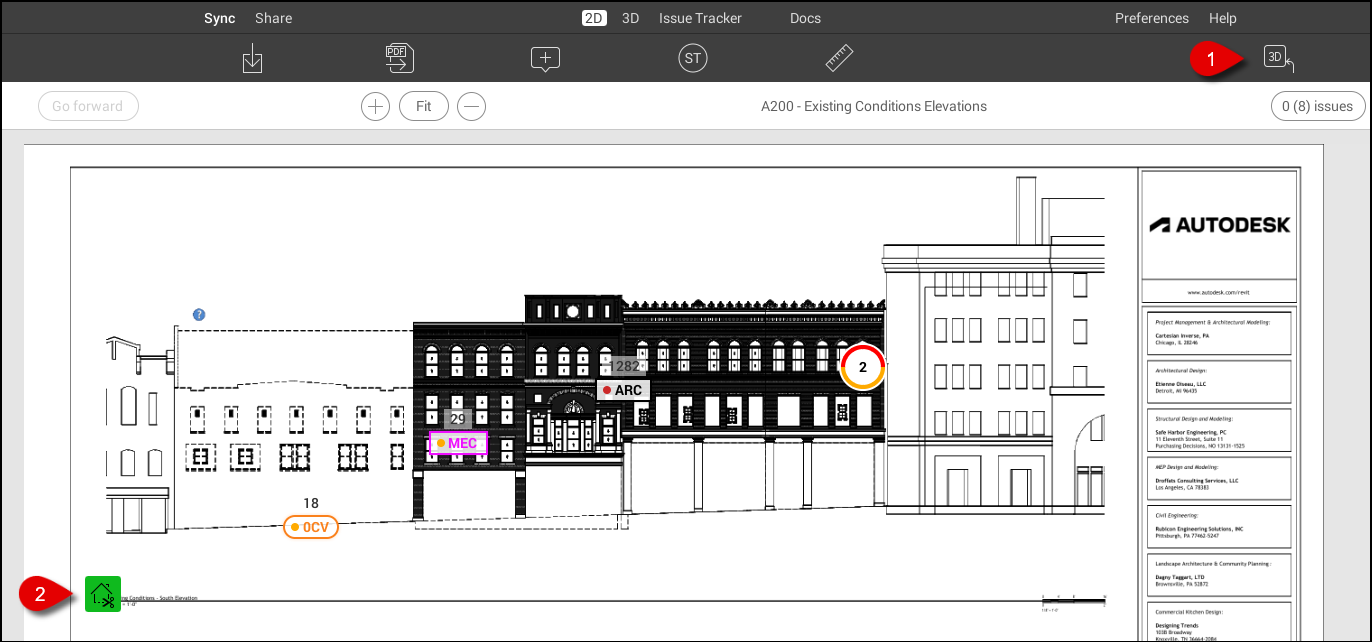

En un plano abierto, haga clic en el botón Pasar a 3D desde la barra de herramientas 2D. Si tiene varias superposiciones, se le pedirá que seleccione qué superposición abrir.
Como alternativa, haga clic en el acceso directo Superposición de plano en el plano para abrir directamente la superposición.

Añadir superposiciones 3D

Una vez que haya importado planos y modelos en Revizto, puede añadir superposiciones 3D a sus planos. Las superposiciones se transfieren con las nuevas versiones de los planos y usarán automáticamente los planos actualizados como superposición.

Las superposiciones existentes no se pueden editar.

Para cambiar las superposiciones existentes, seleccione primero Eliminar ventanas gráficas existentes y luego cree nuevas superposiciones.

Para añadir una nueva superposición 3D:

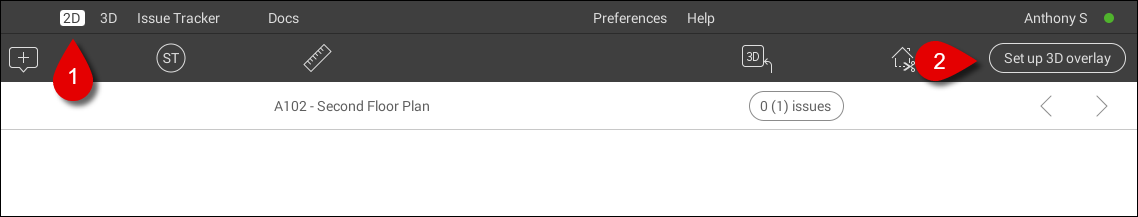

Haga clic en 2D y seleccione su plano. Este es el plano que se superpondrá al modelo 3D.
Haga clic en el botón Configurar superposición 3D en el lado derecho de la barra de herramientas.

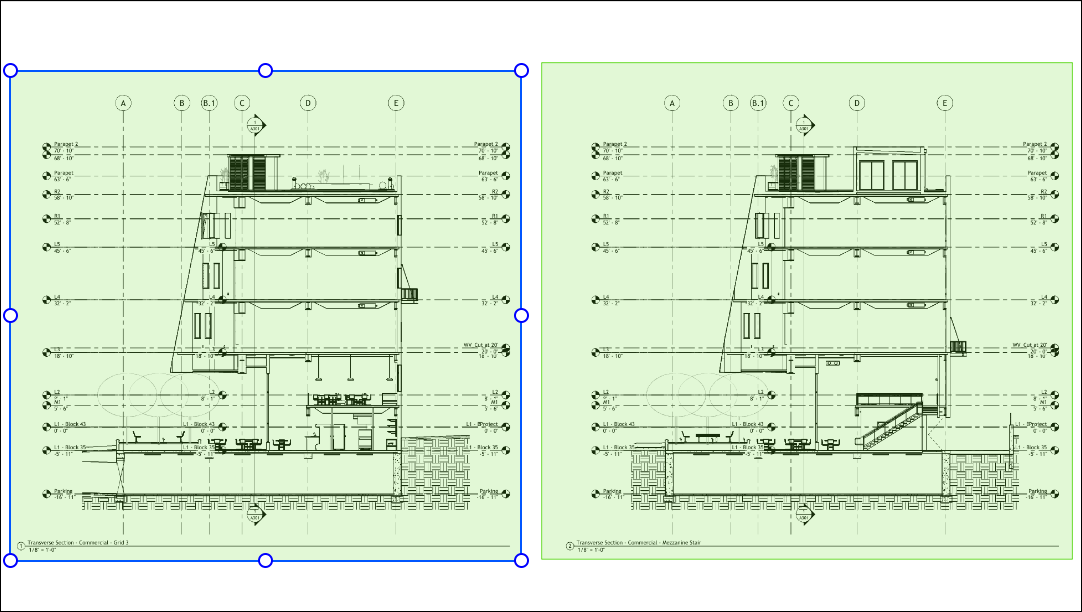

Seleccione el área para la superposición 3D y luego haga clic en Listo. Puede ajustar la ventana gráfica haciendo clic y arrastrando la caja de selección. Todo lo que esté dentro de la caja verde se mostrará en la superposición.

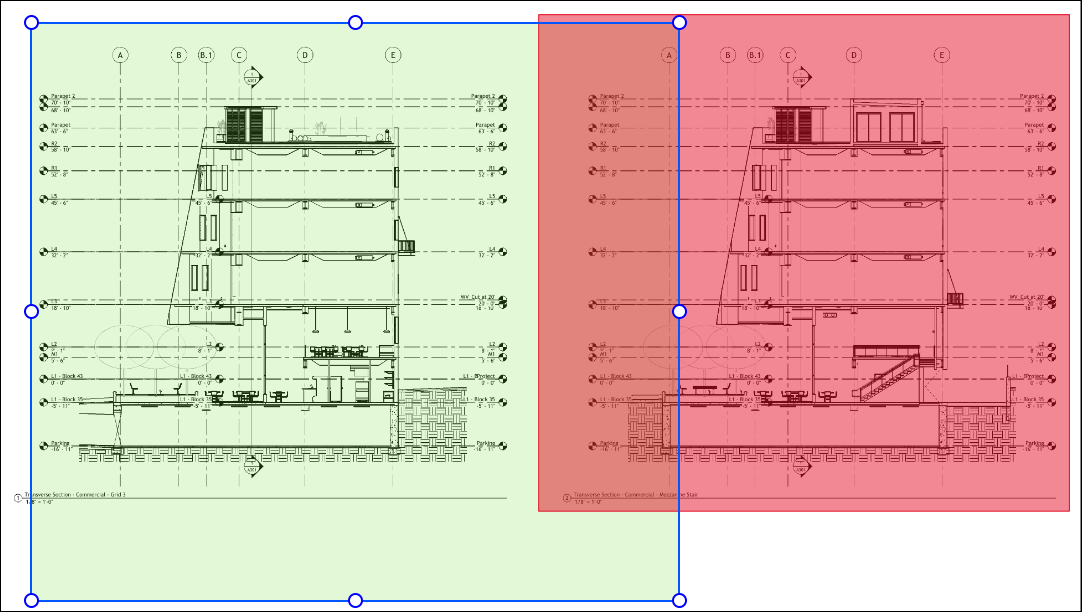

- Las nuevas ventanas gráficas no pueden superponerse a las ventanas gráficas existentes. Ajuste el área hasta que todas las ventanas gráficas aparezcan en verde o haga clic en Eliminar ventanas gráficas existentes. Eliminar las ventanas gráficas existentes eliminará todas las superposiciones del plano.
Corte un plano de sección para la superposición de plano y luego haga clic en Listo. Puede mover el plano haciendo clic y arrastrando la herramienta de corte de sección.

Revizto alinea automáticamente el corte de sección con el modelo en función de las coordenadas del plano 2D. Puede alinear manualmente el corte de sección a diferentes superficies haciendo clic y arrastrando la parte inferior de la herramienta de corte de sección.

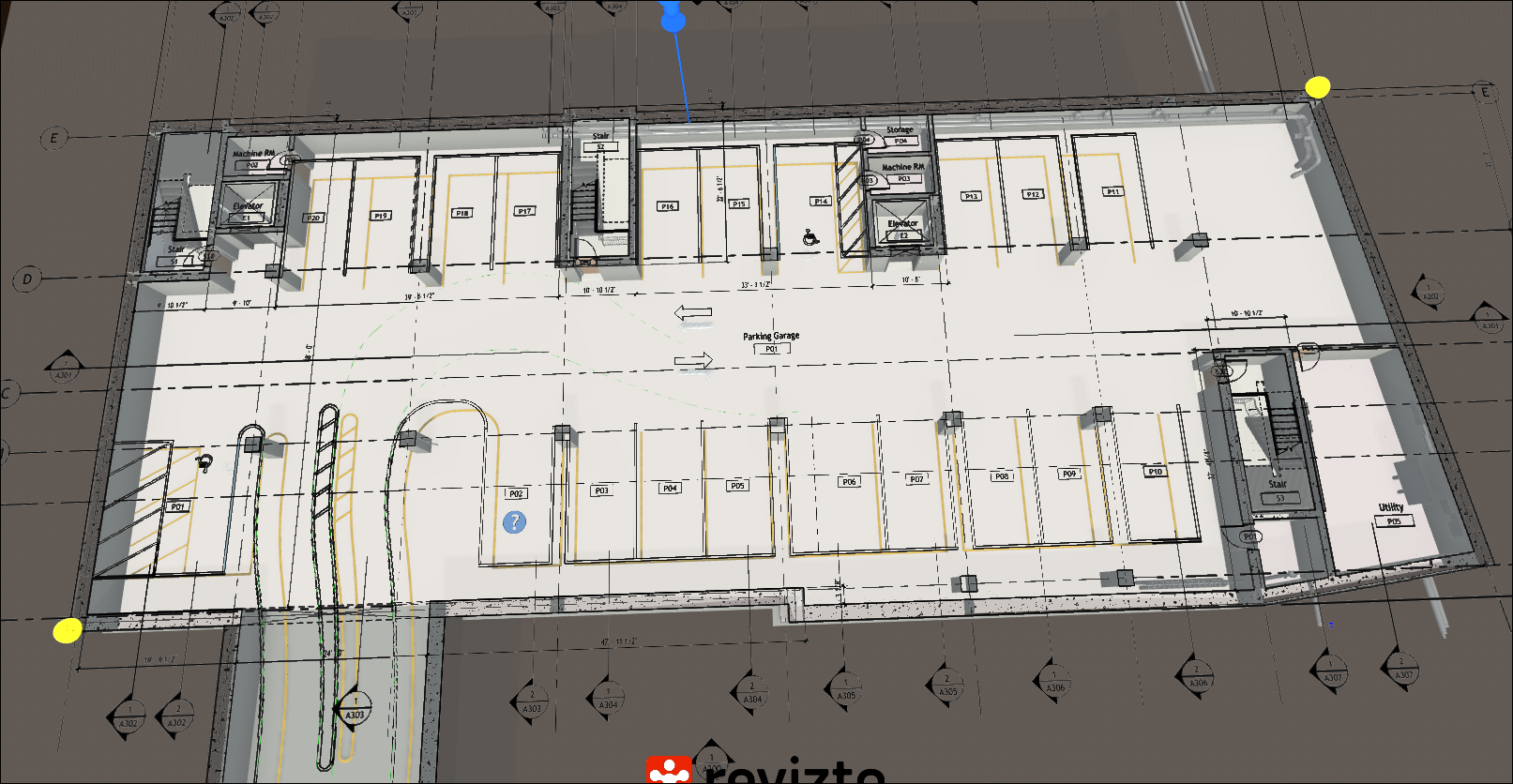

Posicione el plano para que coincida con el modelo 3D y luego haga clic en Listo. Puede mover la posición del plano haciendo clic y arrastrando los puntos de pivote amarillos. También puede ajustar la posición del plano de sección, que se muestra al abrir la superposición 3D.
- Puede mover los puntos de pivote en el plano manteniendo presionada la tecla Ctrl y arrastrando el punto a una nueva posición.

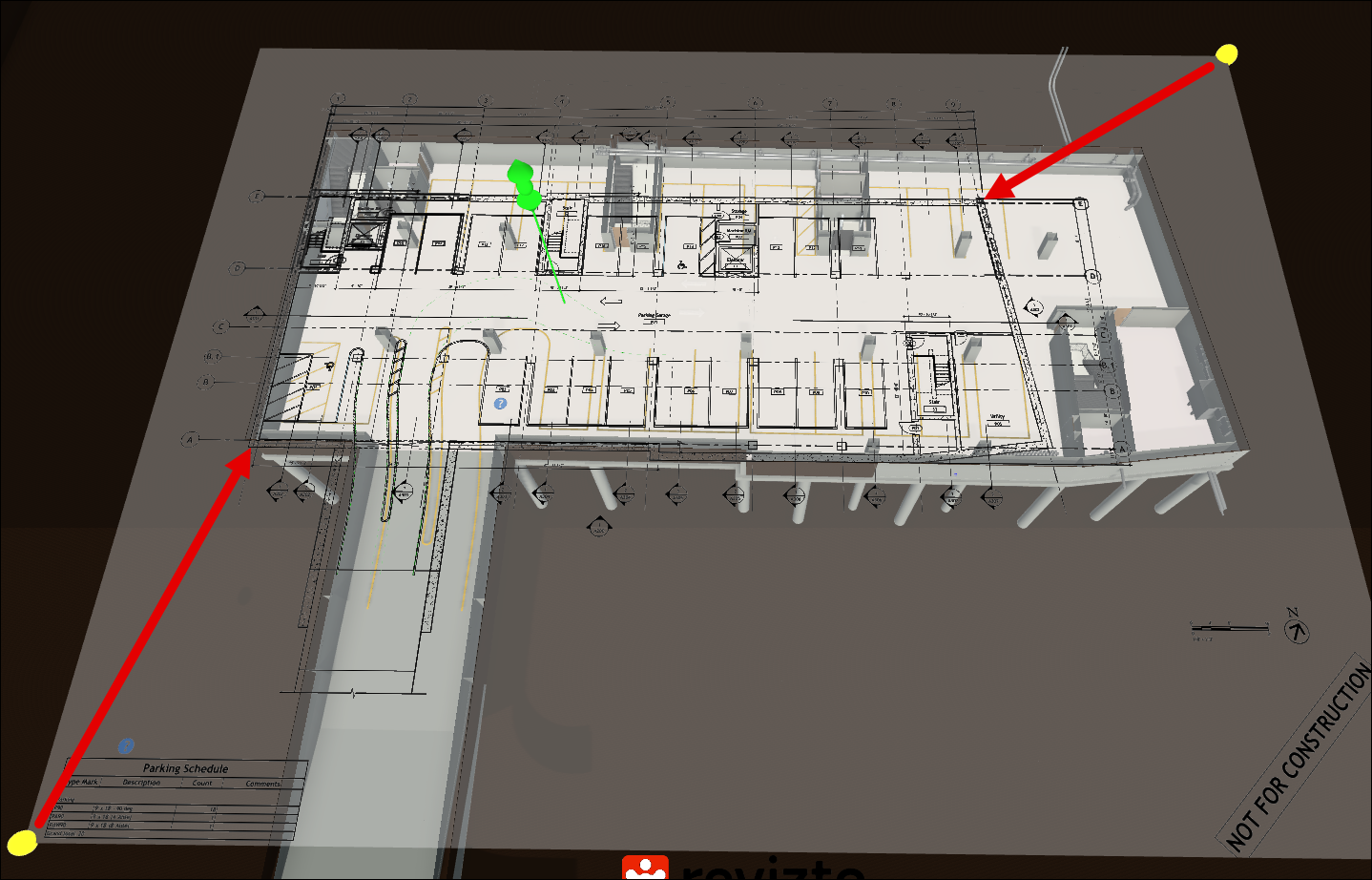

  La mejor práctica es mover los puntos de pivote a esquinas opuestas del dibujo y luego posicionar la superposición.
Establezca los límites de captura de incidencias y luego haga clic en Listo.
- El límite de captura de incidencias determina qué incidencias se muestran en el plano 2D al superponer un modelo. Las incidencias fuera del límite se ocultarán.
