Les superpositions 3D vous permettent d’afficher une feuille 2D au‑dessus d’une coupe transversale d’un modèle 3D. Les superpositions 3D vous permettent de comparer rapidement vos feuilles et vos modèles lors de l’étape de vérification.

Accès aux superpositions 3D
Ajout de superpositions 3D

Accès aux superpositions 3D

Vous pouvez accéder aux superpositions 3D depuis la galerie 2D, ou depuis une feuille ayant le bouton Passer à la 3D sur la barre d’outils 2D.

Pour accéder aux superpositions 3D depuis la galerie 2D :

Cliquez sur 2D et accédez à une feuille ayant une superposition 3D.
- Vous pouvez utiliser le filtre Superpositions pour afficher rapidement les feuilles concernées.

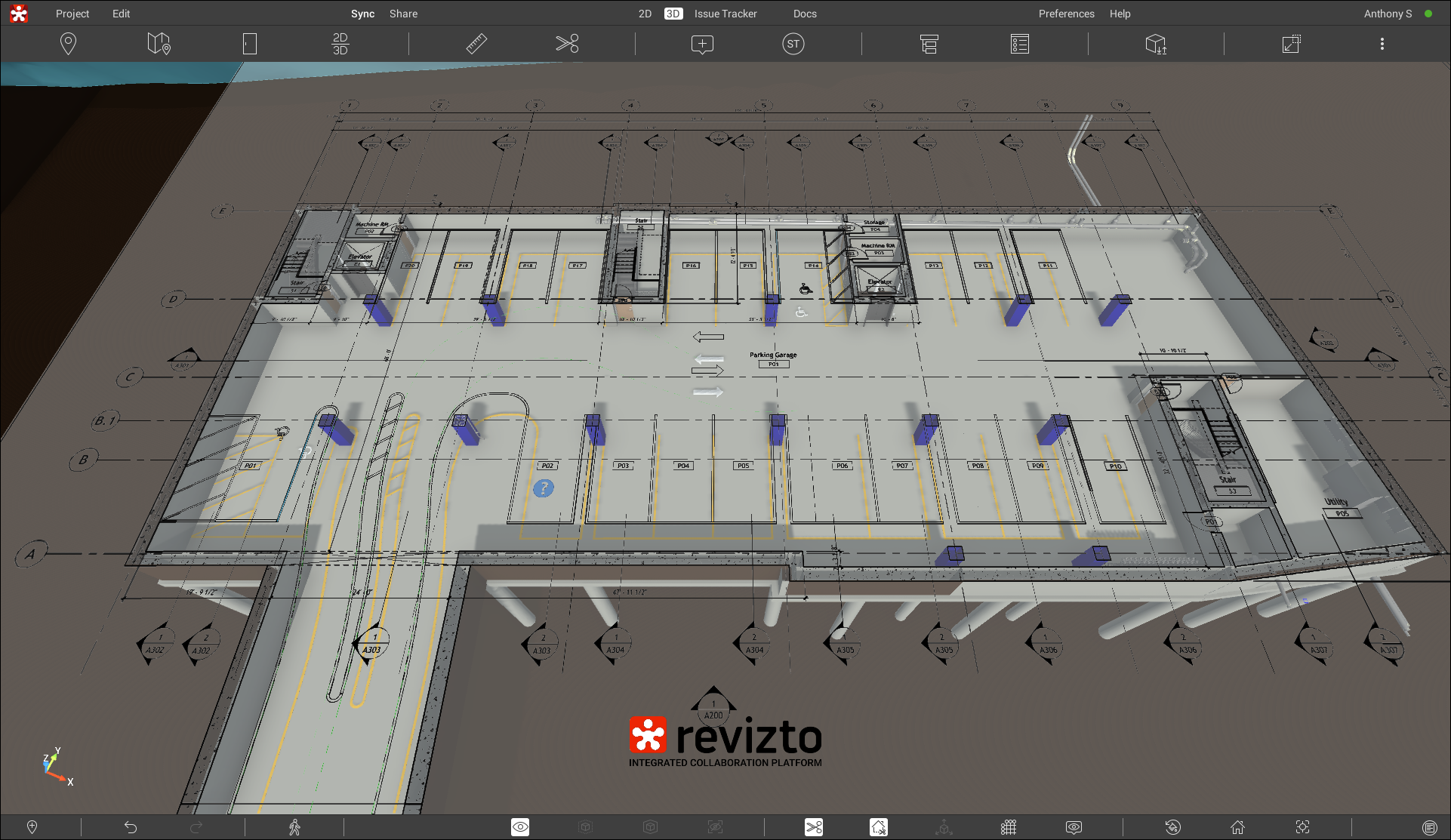

Cliquez sur l’icône Superposition pour ouvrir le modèle 3D avec la superposition de la feuille.
- Les feuilles avec l’icône Superpositions multiples ouvrent d’abord la feuille pour permettre de choisir les superpositions souhaitées.

Pour accéder aux superpositions 3D depuis une feuille :

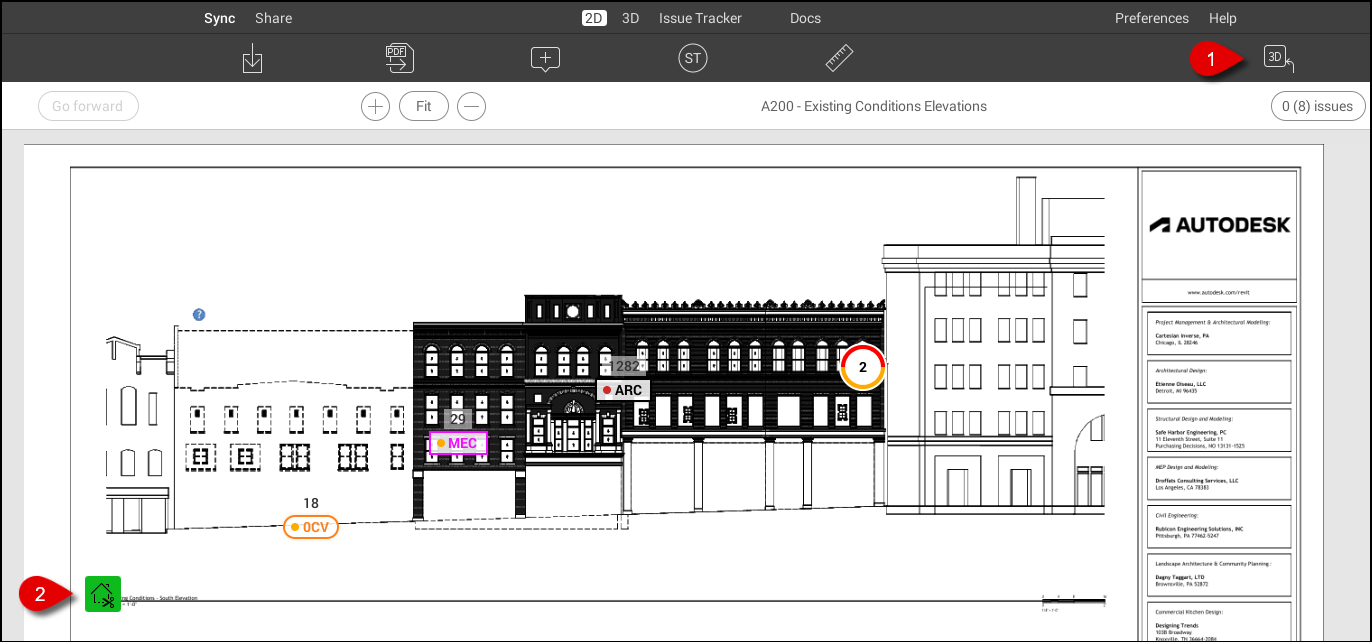

Dans une feuille ouverte, cliquez sur le bouton Passer à la 3D dans la barre d’outils 2D. Si vous avez plusieurs superpositions, il vous sera demandé de sélectionner quelle superposition ouvrir.
Autre possibilité : cliquez sur le raccourci Superposition de la feuille sur la feuille pour ouvrir directement la superposition.

Ajout de superpositions 3D

Une fois que vous avez importé des feuilles et des modèles dans Revizto, vous pouvez ajouter des superpositions 3D à vos feuilles. Si les feuilles ont de nouvelles versions, les superpositions seront conservées. Les superpositions utiliseront automatiquement les feuilles mises à jour.

Les superpositions existantes ne peuvent pas être modifiées.

Pour modifier les superpositions existantes, commencez par Supprimer les fenêtres d’affichage existantes puis créez de nouvelles superpositions.

Pour ajouter une nouvelle superposition 3D :

Cliquez sur 2D et sélectionnez votre feuille. C’est la feuille qui sera superposée au modèle 3D.

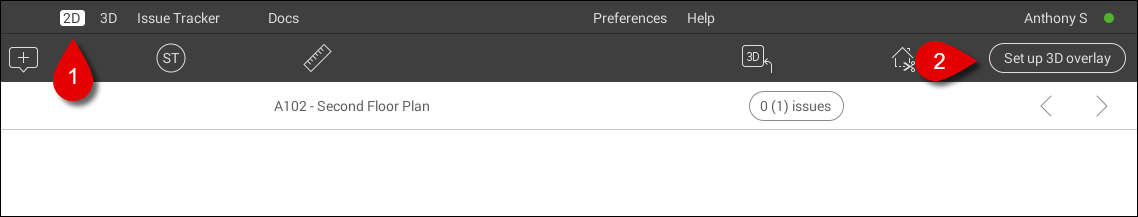

Cliquez sur le bouton Config. la superposition 3D à droite de la barre d’outils.

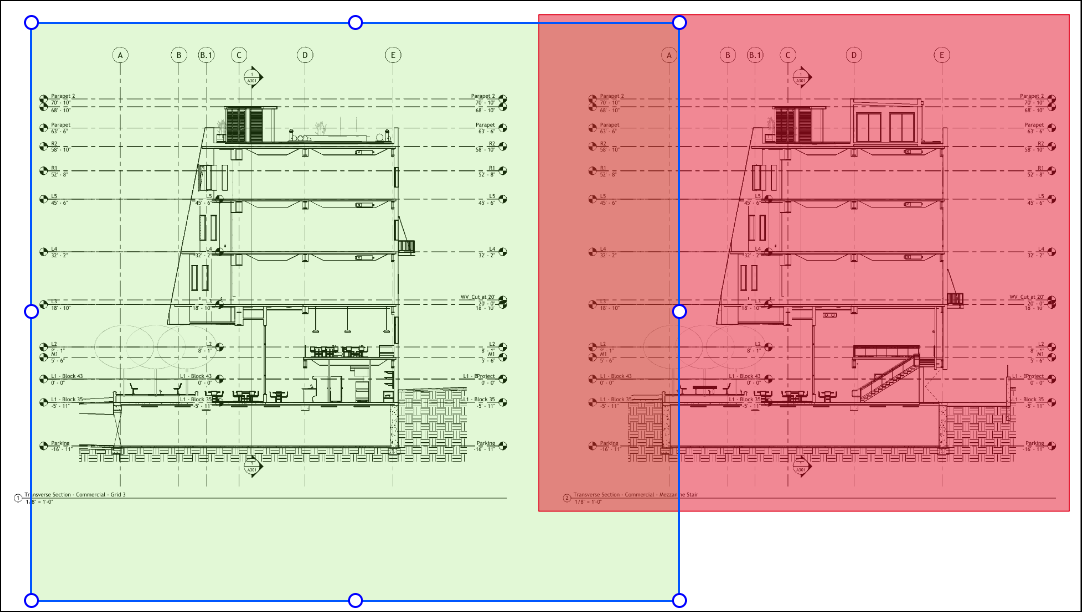

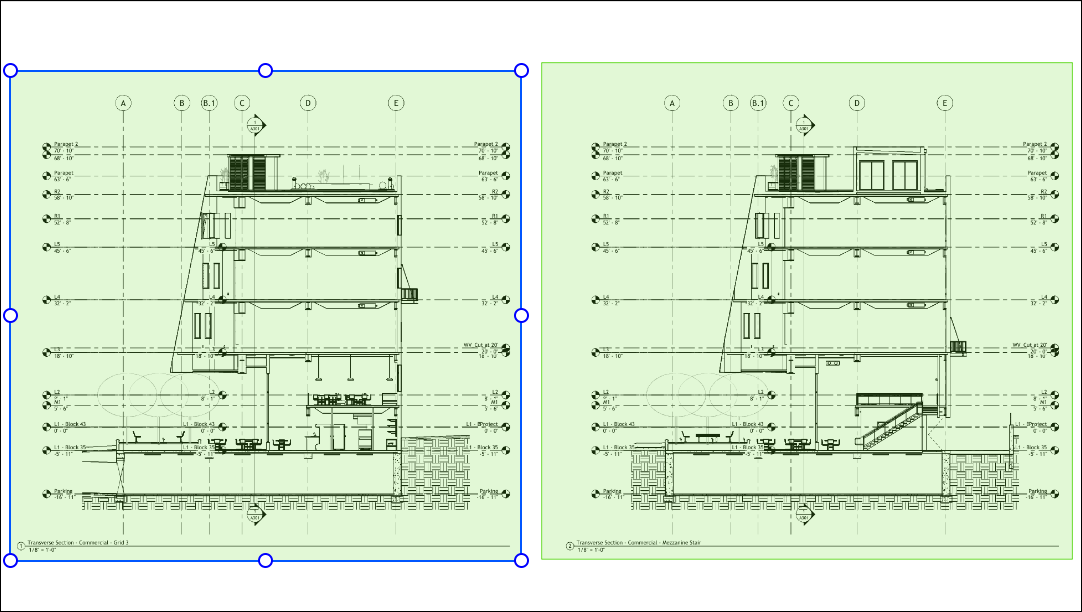

Sélectionnez la région pour la superposition 3D, puis cliquez sur Valider. Vous pouvez ajuster la fenêtre d’affichage en cliquant et en faisant glisser le cadre de sélection. Tout ce qui se trouve dans le cadre vert sera affiché dans la superposition.
- Les nouvelles fenêtres d’affichage ne peuvent pas chevaucher les fenêtres d’affichage existantes. Ajustez la sélection jusqu’à ce que toutes les fenêtres d’affichage apparaissent en vert ou cliquez sur Supprimer les fenêtres d’affichage existantes. La suppression des fenêtres d’affichage existantes supprimera toutes les superpositions de la feuille.
Coupez un plan de coupe pour la superposition de la feuille, puis cliquez sur Valider. Vous pouvez déplacer le plan en maintenant et en faisant glisser l’outil de coupe transversale.

Revizto aligne automatiquement la coupe transversale sur le modèle en fonction des coordonnées des feuilles 2D. Vous pouvez aligner manuellement la coupe transversale sur différentes surfaces en maintenant et en faisant glisser la partie inférieure de l’outil de coupe transversale.

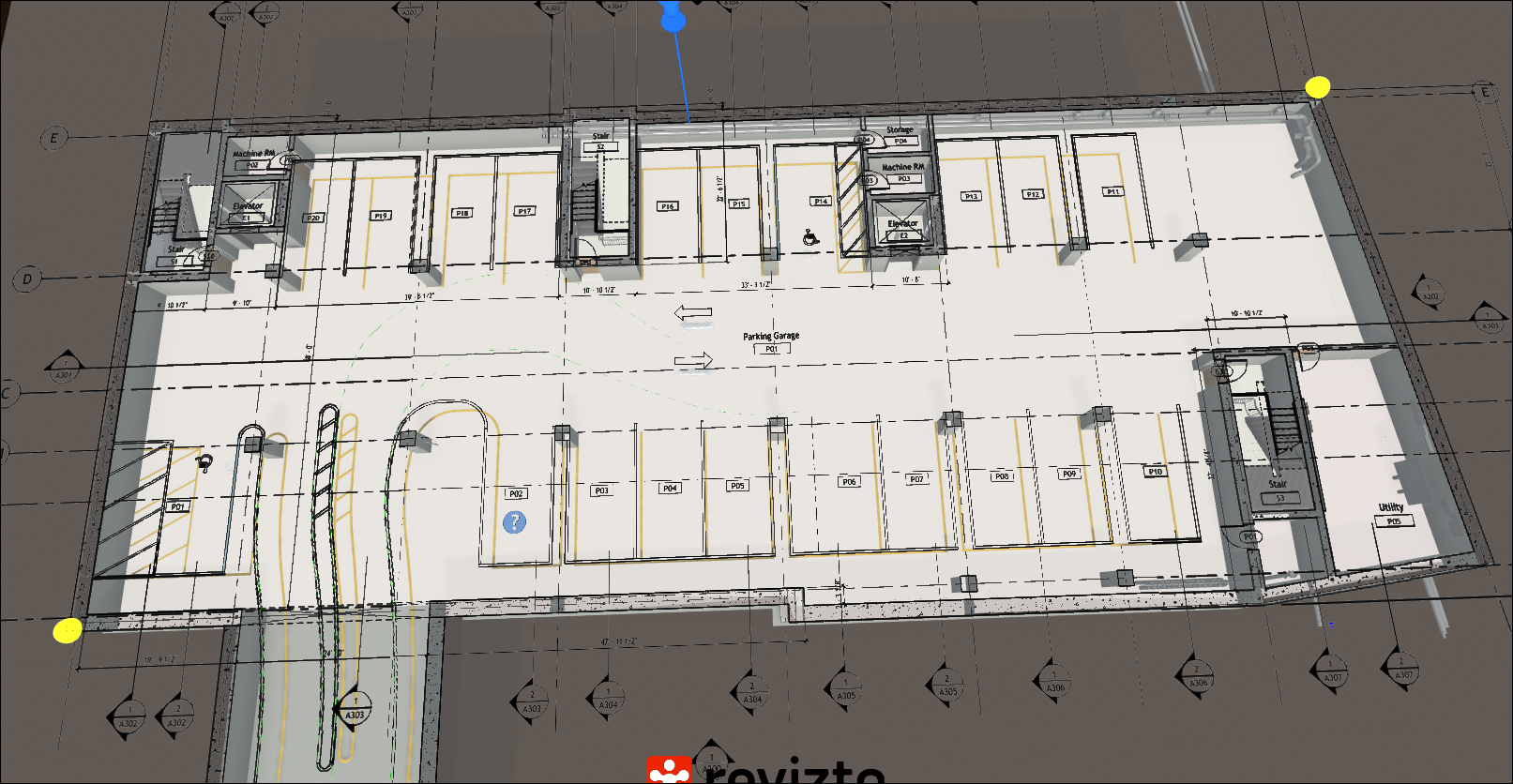

Positionnez la feuille de manière à la faire correspondre au modèle 3D, puis cliquez sur Valider. Vous pouvez changer la position de la feuille en maintenant et en faisant glisser les points de pivot jaunes. Vous pouvez également ajuster la position du plan de coupe, qui est affichée à l’ouverture de la superposition 3D.
- Un point de pivot peut être déplacé sur la feuille en maintenant la touche Ctrl enfoncée puis en le faisant glisser vers une nouvelle position.

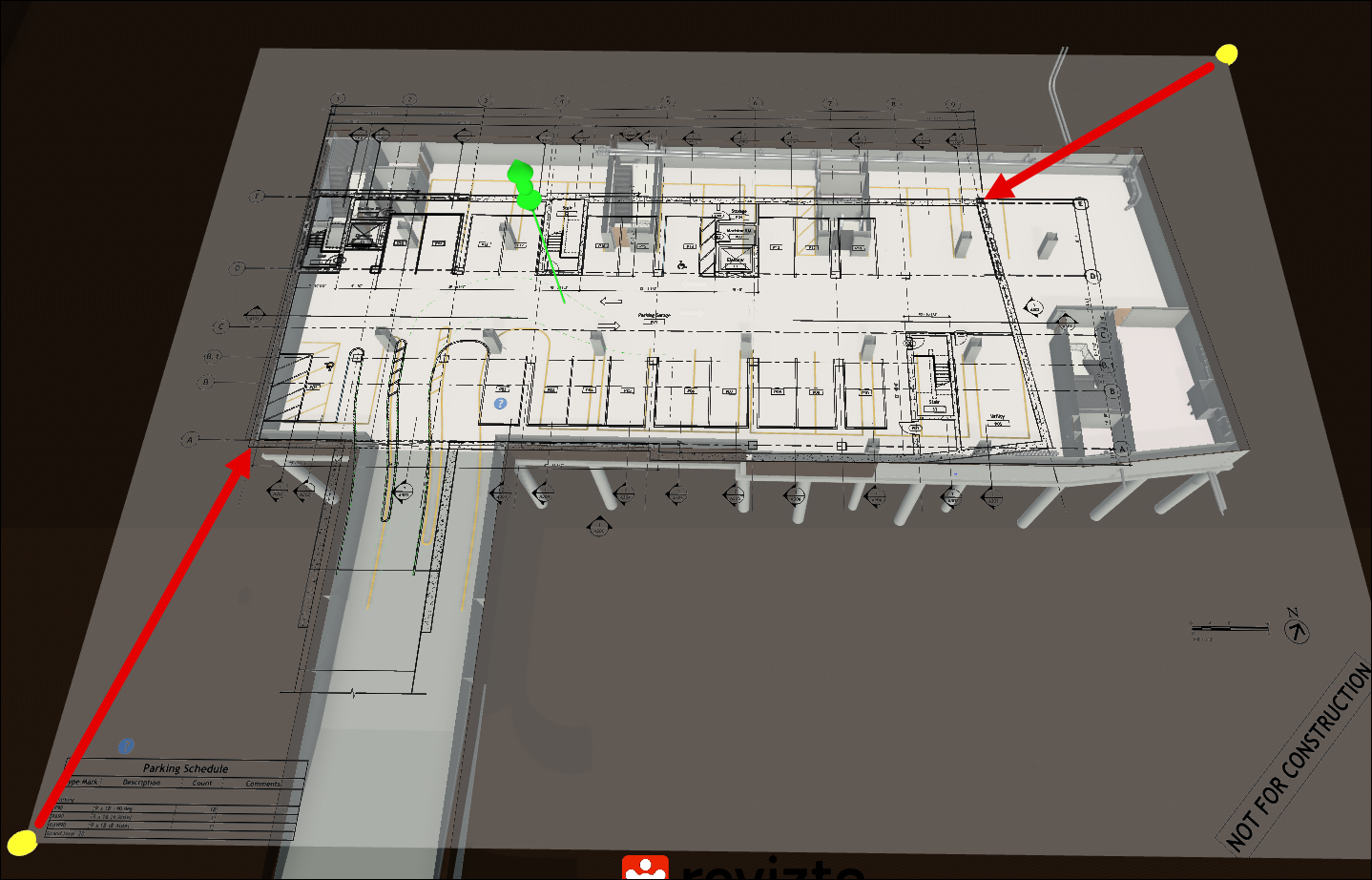

  Le mieux est de déplacer les points de pivot vers les coins opposés du dessin avant de positionner la superposition.
Définissez les limites de capture des annotations, puis cliquez sur Valider.
- La limite de capture d’annotations détermine quelles annotations sont affichées sur la feuille 2D lors de la superposition d’un modèle. Les annotations en dehors de la limite seront masquées.
