QR-Codes generieren Folgen

Avatar
Anthony Schuler
  • Aktualisiert

Mit Revizto können Sie QR-Codes erstellen, die digitale Modelle mit Ihrer physischen Baustelle verknüpfen. QR-Codes können verwendet werden, um kontextbezogene Informationen für eine Installation bereitzustellen, Verknüpfungen zu Aufgaben in der Aufgabenverwaltung herzustellen und MEP-Systeme hervorzuheben, um die Produktion zu optimieren.

Sie können QR-Codes aus Objekten oder Aufgaben generieren. Aktuell können QR-Codes in Cloud-Projekten oder Projekten mit geteiltem Speicherort in der Desktop-Revizto-Anwendung (Version 5.14 und höher) erstellt werden.

QR-Codes aus Objekten generieren

Ein QR-Code kann einen Link zu einem Objekt oder zu einer Gruppe von Objekten bereitstellen.

Einen QR-Code aus einem einzelnen Objekt generieren

Sie können einen QR-Code generieren, der einen Link zu einem Objekt bereitstellt.

So generieren Sie einen QR-Code aus einem Objekt:

  1. Wählen Sie in der 3D-Ansicht, im Auswahlinspektor oder im Objektbaum das Objekt aus, das Sie mit dem QR-Code verknüpfen möchten.

    Wenn Sie im Objektbaum ein übergeordnetes Objekt auswählen, werden in der 3D-Ansicht alle untergeordneten Objekte hervorgehoben, aber der QR-Code wird nur mit dem übergeordneten Objekt verknüpft.

  2. Klicken Sie in der 3D-Ansicht mit der rechten Maustaste und dann auf QR-Code generieren.
    • Sie können auch das Menü Mehr in den Bereichen Auswahlinspektor oder Objektbaum öffnen und auf QR-Code generieren klicken.
  3. Wählen Sie Ihre QR-Code-Optionen.
  4. Klicken Sie auf Als PDF speichern.

QR-Codes aus mehreren Objekten generieren

Sie können mehrere QR-Codes generieren, die jeweils einen Link zu einem Objekt bereitstellen.

So generieren Sie QR-Codes aus mehreren Objekten:

  1. Wählen Sie die Objekte mit Strg + Klick in der 3D-Ansicht oder über die Kontrollkästchen im Auswahlinspektor oder im Objektbaum aus.
  2. Klicken Sie in der 3D-Ansicht mit der rechten Maustaste und dann auf QR-Codes generieren.
    • Sie können auch das Menü Mehr in den Bereichen Auswahlinspektor oder Objektbaum öffnen und auf QR-Code generieren klicken.
  3. Wählen Sie Ihre QR-Code-Optionen.
  4. Klicken Sie auf <Anzahl> QR-Codes als PDF speichern.

QR-Codes aus Aufgaben generieren

Ein QR-Code kann einen Link zu einer Aufgabe bereitstellen, um die Nachverfolgung von Aufgaben in dem Feld zu unterstützen.

Einen QR-Code aus einer einzelnen Aufgabe generieren

Sie können einen QR-Code generieren, der einen Link zu einer Aufgabe bereitstellt.

So generieren Sie einen QR-Code aus einer Aufgabe:

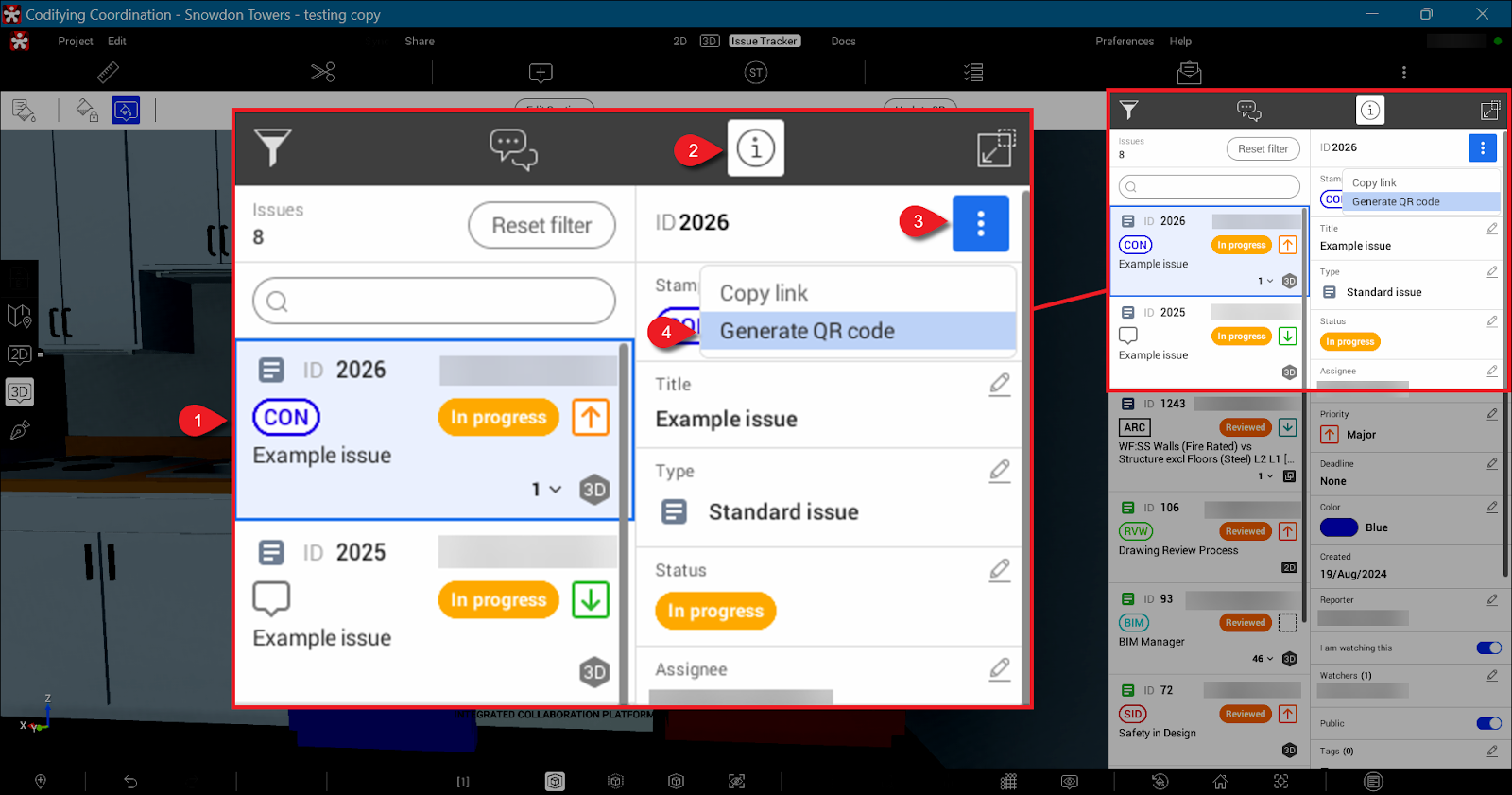

  1. Wählen Sie die Aufgabe aus.
  2. Öffnen Sie den Infobereich der Aufgabe.
  3. Klicken Sie auf Aktionen .
  4. Klicken Sie auf QR-Code generieren.
  5. Wählen Sie Ihre QR-Code-Optionen.
  6. Klicken Sie auf Als PDF speichern.

QR-Codes aus mehreren Aufgaben generieren

Sie können mehrere QR-Codes generieren, die jeweils einen Link zu einer Aufgabe bereitstellen.

So generieren Sie QR-Codes aus mehreren Aufgaben:

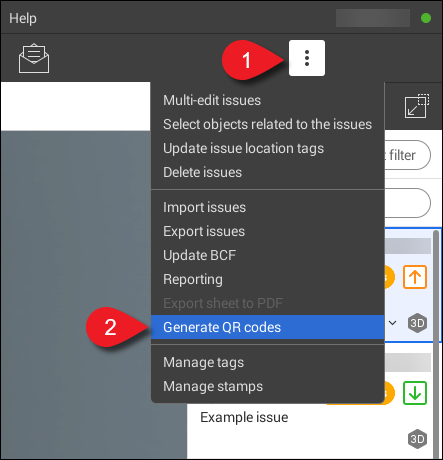

  1. Öffnen Sie das Menü Mehr in der oberen rechten Ecke des Bildschirms.
  2. Klicken Sie auf QR-Codes generieren.

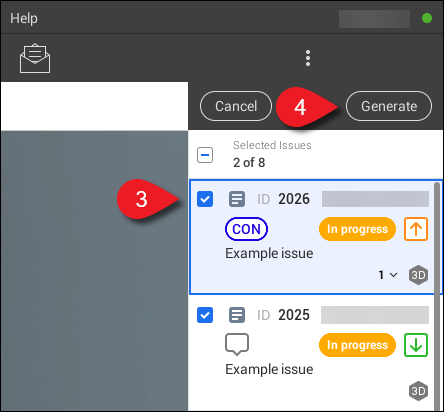

  3. Wählen Sie die Aufgaben aus, für die Sie QR-Codes generieren möchten.
  4. Klicken Sie auf Generieren.
  5. Wählen Sie Ihre QR-Code-Optionen.
  6. Klicken Sie auf <Anzahl> QR-Codes als PDF speichern.

QR-Code-Optionen

Die QR-Code-Optionen legen fest, wie der QR-Code für den Druck formatiert wird und wie das Objekt angezeigt wird, wenn der QR-Code gescannt wird.

Option Beschreibung der Option
Ausgabeformat

Das PDF-Format für die QR-Codes.

  • A4. Erzeugt ein PDF im standardmäßigen A4-Seitenformat.
  • Aufkleber. Erzeugt ein für quadratische Aufkleberbögen und Etikettendrucker optimiertes PDF.

Spezifische Formatierungsoptionen für den Druck hängen vom verwendeten Drucker ab.

Objekt Ansichtspunkt

(verfügbar beim Generieren von QR-Codes aus Objekten)

Die Kameraansicht in der Revizto-App, nachdem der QR-Code gescannt wurde.

  • Derzeitige Ansicht. Öffnet die Revizto-App mit derselben Ansicht wie in der 3D-Ansicht (nur verfügbar nach Auswahl eines einzelnen Objekts).
  • Fokus auf Objekt Öffnet die Revizto-App mit dem Objekt in der Bildschirmmitte.
  • Innerhalb des Objektes. Öffnet die Revizto-App mit dem Ansichtspunkt innerhalb der ausgewählten Objekte zentriert (nur verfügbar nach Auswahl mehrerer Objekte).

Objekt auswählen nach Auslesen des QR-Codes

(verfügbar beim Generieren von QR-Codes aus Objekten)

 Die Revizto-App wird mit ausgewähltem Objekt geöffnet.
Objekteigenschaften öffnen nach Auslesen des QR-Codes
(verfügbar beim Generieren von QR-Codes aus Objekten)		 Die Revizto-App wird mit geöffnetem Eigenschaftenbereich des Objekts angezeigt, wenn der QR-Code gescannt wird.

Diese Option ist nur verfügbar, wenn das Kontrollkästchen Objekt auswählen nach Auslesen des QR-Codes aktiviert ist

Hinweis: Sie können den QR-Code-Link auch teilen, indem Sie auf die Schaltfläche Link kopieren klicken und ihn dort einfügen, wo Sie ihn teilen möchten. Dies ist für aus einzelnen Objekten generierte QR-Codes verfügbar.

QR-Code-Ausgaben

Revizto generiert QR-Codes in zwei Formaten: A4 und Aufkleber-Format. Die darauf angezeigten Felder sind unten aufgeführt:

Feld Beschreibung Format
<Objektname> Das verknüpfte Objekt.
Aufkleber zeigen bis zu 35 Zeichen des Objektnamens an.		 A4
Aufkleber
Aufgaben-ID Die Nummer der Aufgaben-ID.  A4
ID Die Nummer der Aufgaben-ID.  Aufkleber
Zugehöriges Objekt Das der Aufgabe zugehörige Objekt. Es wird nur angezeigt, wenn die Aufgabe genau ein zugehöriges Objekt hat. A4
Stempel Der Stempel der Aufgabe. A4
Aufkleber
Projekt Der Name des Projekts.  A4
Quelldatei Die Quelldatei des Objekts. A4
Typ Der Objekttyp. A4
Ebene Die Ebene, auf der sich das Objekt oder die Aufgabe befindet. A4
Aufkleber
Raum Der Raum, in dem sich das Objekt oder die Aufgabe befindet. A4
Aufkleber
MEP-Raum Der MEP-Raum, in dem sich das Objekt oder die Aufgabe befindet. A4
Zone Die Zone, in der sich das Objekt oder die Aufgabe befindet. A4
Fläche Die Fläche, in dem sich das Objekt oder die Aufgabe befindet. A4
Achsenschnittpunkt Der dem Objekt oder der Aufgabe nächstgelegene Achsenschnittpunkt.  A4

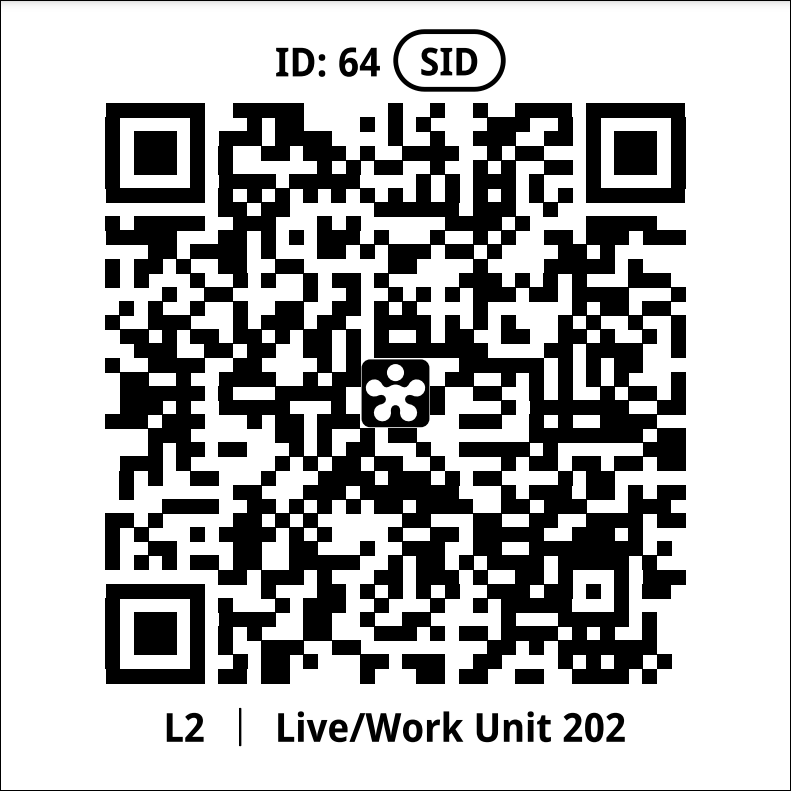

A4-Format Aufkleber-Format


QR-Codes mit Revizto verwenden

Durch das Scannen eines Revizto-QR-Codes wird auf Ihrem Mobilgerät automatisch die Revizto Site oder die Revizto-Anwendung für Tablets geöffnet. Wenn der QR-Code mit einem Objekt verknüpft ist, wird das Objekt entsprechend den beim Generieren des QR-Codes ausgewählten Einstellungen angezeigt.

Die Revizto Site oder die Revizto-Anwendung für Tablets muss auf Ihrem Mobilgerät installiert sein. Wenn keines von beidem auf Ihrem Gerät installiert ist, werden Sie beim Scannen eines Revizto-QR-Codes auf die Downloadseite weitergeleitet.
