In Revizto 5 haben Suchgruppen und Darstellungsvorlagen den Filter nach Phase ersetzt. Dieser Artikel beschreibt, wie Sie Phasen in Revizto 5 anzeigen.

• Überblick
• Anzeigen von Objekten, die bestimmten Phasen zugeordnet sind

Überblick

In in Revit erstellten 3D-Modellen verfügt jedes Objekt über die folgenden phasenbezogenen Eigenschaften:

• Erstellungsphase. Die Phase, in der das Objekt erstellt wird.
• Abbruchphase. Die Phase, in der das Objekt abgebrochen wird. Wenn die Phase nicht angegeben ist (das Objekt ist dauerhaft), zeigt Revizto diese Eigenschaft nicht an.

Jede Phase hat die folgenden Eigenschaften:

• Kategorie. Immer „Phasen“.
• Name. Ein Phasenname.
• Sequenznummer. Eine Ziffer, die die Phasenreihenfolge angibt. Phasen mit kleineren Zahlen kommen zuerst.
• ID. Eine eindeutige Phasen-ID.



Hinweis: Wenn ein Revit-Modell aus einem anderen Autorentool, z. B. Navisworks, veröffentlicht wurde, können sich die Eigenschaftsnamen ändern. Weitere Informationen finden Sie in der Dokumentation des Autorentools.

Um Objekte zu finden, die bestimmten Phasen zugeordnet sind, erstellen Sie eine Suchgruppe auf Basis dieser Eigenschaften. Anschließend können Sie eine Darstellungsvorlage anwenden, um die Objekte hervorzuheben.

Sie können die Suchgruppe und die Darstellungsvorlage mit Ihrem Team teilen, sodass jedes Teammitglied diese Objekte mit wenigen Klicks anzeigen kann.

Anzeigen von Objekten, die bestimmten Phasen zugeordnet sind

So zeigen Sie Objekte an, die bestimmten Phasen zugeordnet sind:

1. Erstellen Sie in der Revizto-Anwendung eine Suche mit Bedingungen auf Basis phasenbezogener Eigenschaften.

   Beispiele:

   Ziel	Suchbedingungen

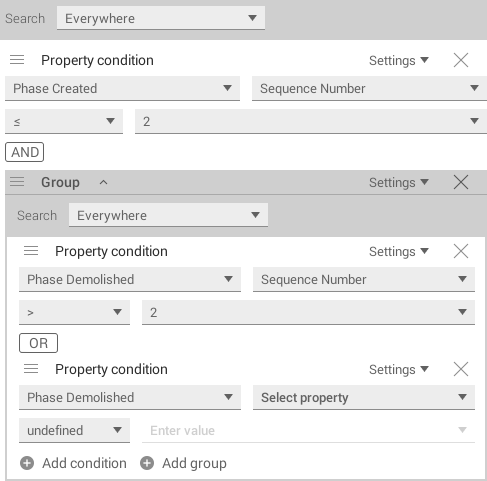

   Objekte, die bis zum Ende von Phase 2 fertiggestellt sind.	Sequenznummer der Erstellungsphase ≤ 2 UND (Sequenznummer der Abbruchphase > 2 ODER Abbruchphase ist nicht definiert)
   Objekte, die während Phase 2 abgebrochen werden.	Sequenznummer der Abbruchphase = 2
   Dauerhafte Objekte.	Abbruchphase ist nicht definiert

2. Speichern Sie die Suche als Suchgruppe. Sie können es mit dem Team teilen.

3. Erstellen Sie eine Darstellungsvorlage, die die von der Suchgruppe zurückgegebenen Objekte hervorhebt, und wenden Sie sie an. Sie können die Darstellungsvorlage mit dem Team teilen.

   Beispiel:

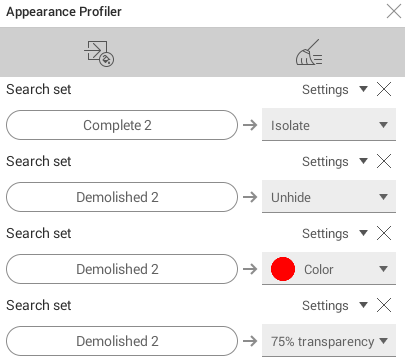

   Ziel	Darstellungseinstellungen
   Den Gebäudezustand zum Ende von Phase 2 anzeigen. Objekte, die während Phase 2 abgebrochen wurden, in Rot mit 75 % Transparenz anzeigen.	Die bis zum Ende von Phase 2 fertiggestellten Objekte isolieren. Die während Phase 2 abgebrochenen Objekte einblenden. Ihre Farbe auf Rot und die Transparenz auf 75 % setzen.
