Vista dividida Seguir
La vista dividida 2D/3D muestra planos 2D dentro del entorno 3D para obtener una visión integral de su proyecto. Puede navegar por los modelos con planos 2D, ver planos relacionados según su posición en el modelo y ver incidencias en 2D y 3D simultáneamente. También puede usar Superposiciones 3D junto con la vista dividida para un mayor contexto.
La vista dividida está disponible en Revizto para escritorio, la aplicación móvil Revizto 5 y Revizto Site.
- Acceder a la vista dividida 2D/3D
- Barra de herramientas de vista de plano
- Navegar por el modelo con vista dividida
- Cambiar planos
Acceder a la vista dividida 2D/3D
La vista dividida requiere importar a Revizto un plano 2D y un modelo 3D de su proyecto. Para saber cómo importar archivos, consulte Importar planos e Importar modelos desde archivos.

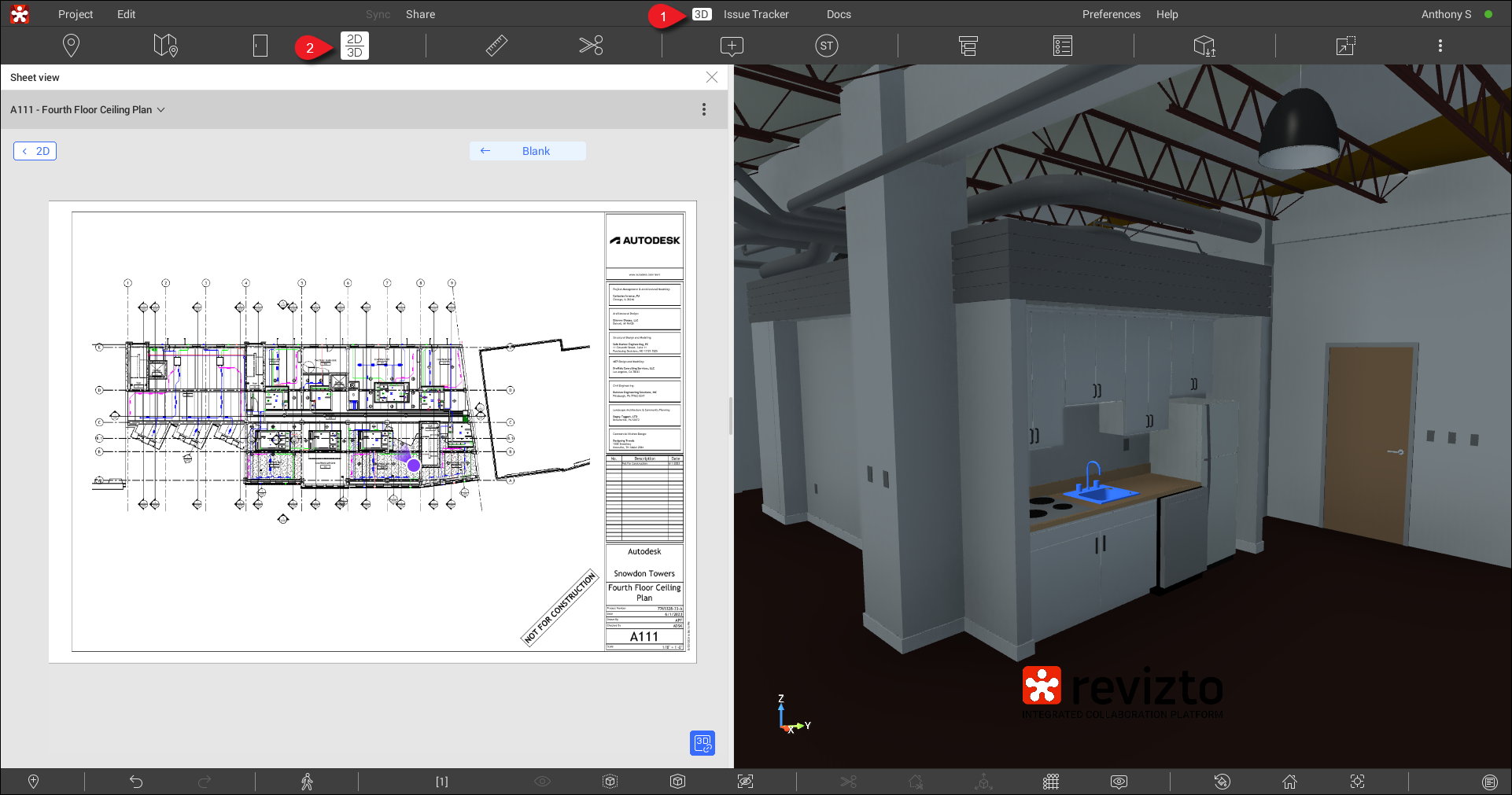

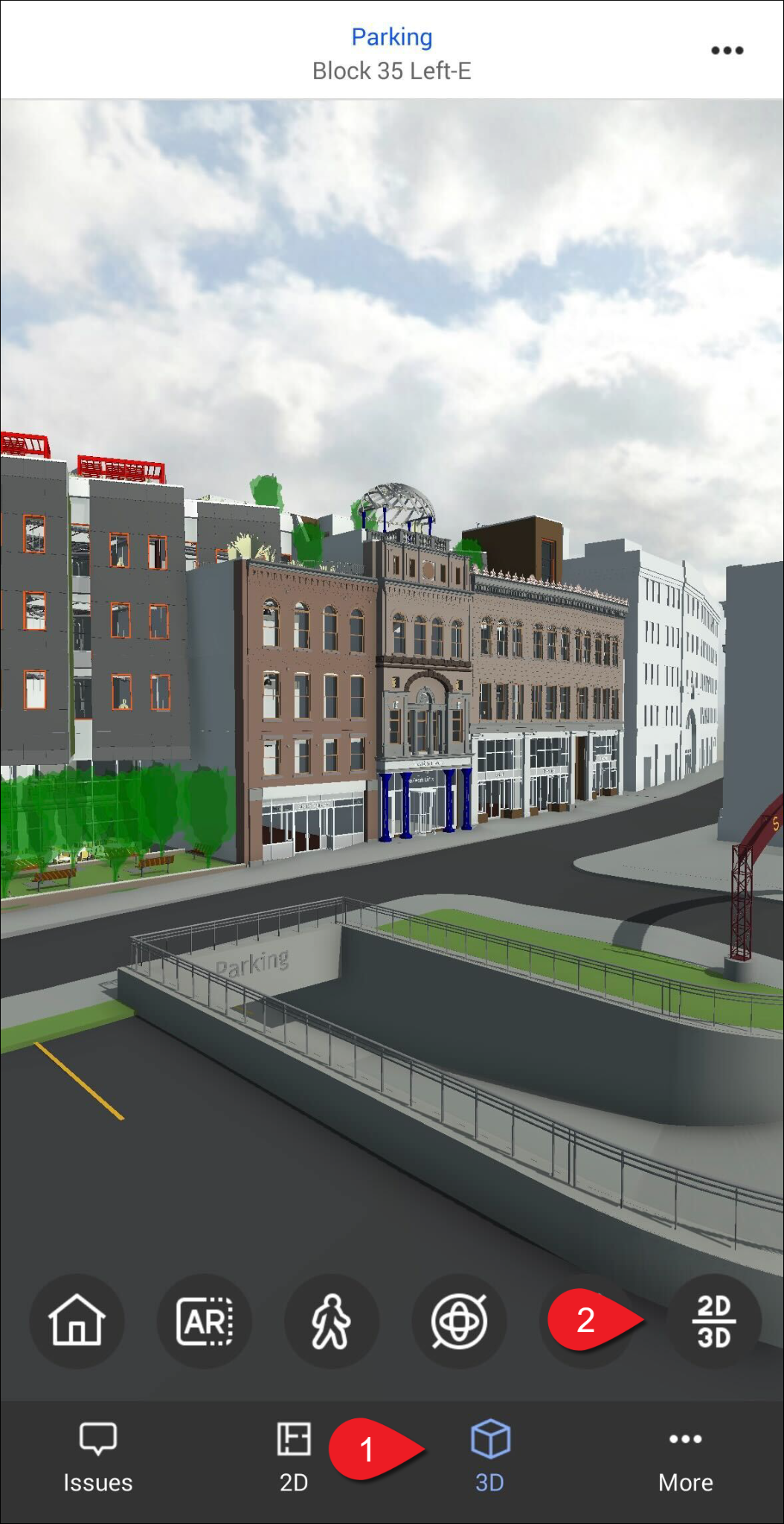

Para acceder en las aplicaciones de escritorio y móviles de Revizto 5:
- Abra el entorno 3D haciendo clic en 3D en la barra de herramientas principal.
- Seleccione División 2D/3D. El último plano que vio se abrirá en la ventana Vista de plano dentro del entorno 3D o se le pedirá que seleccione un plano.

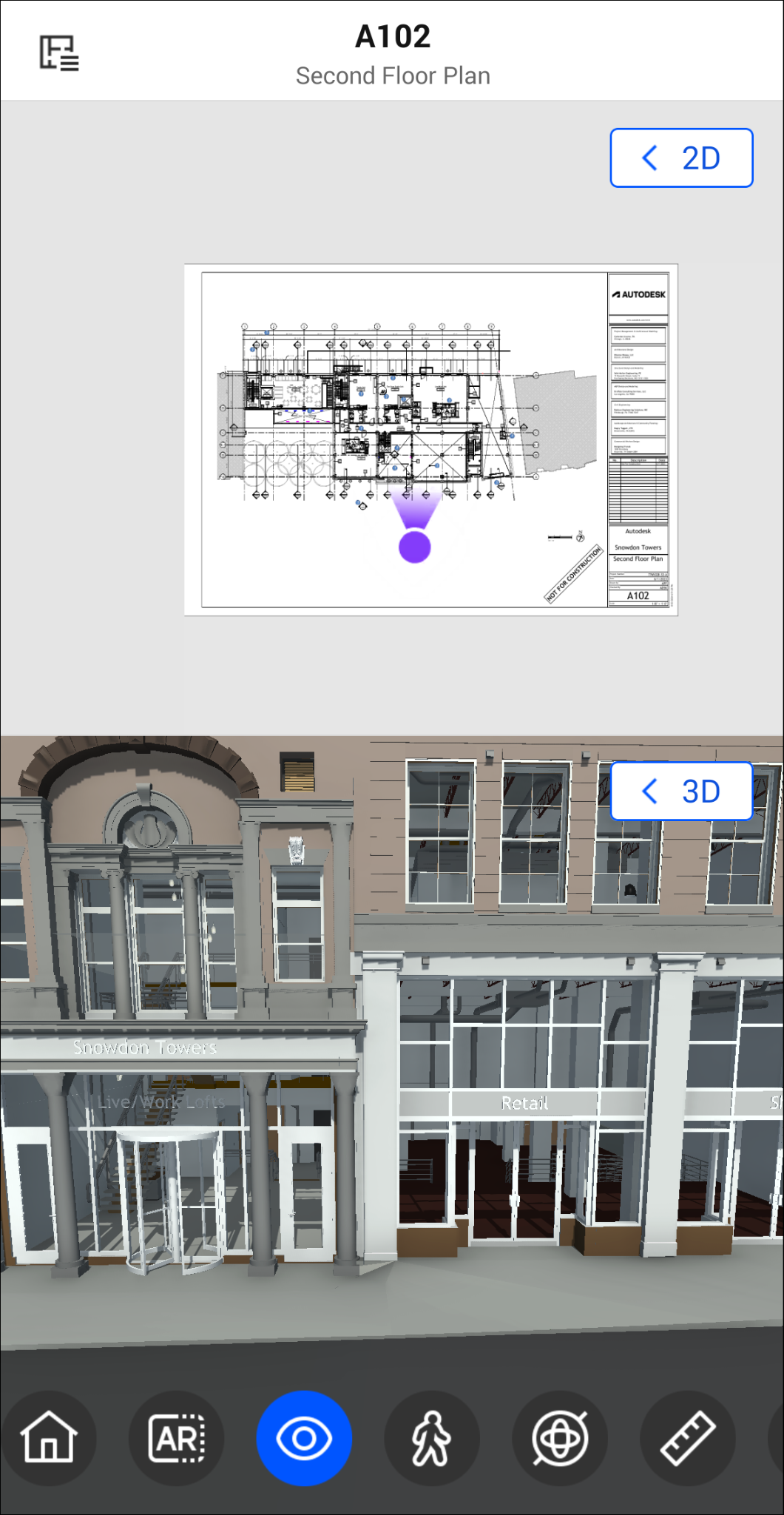

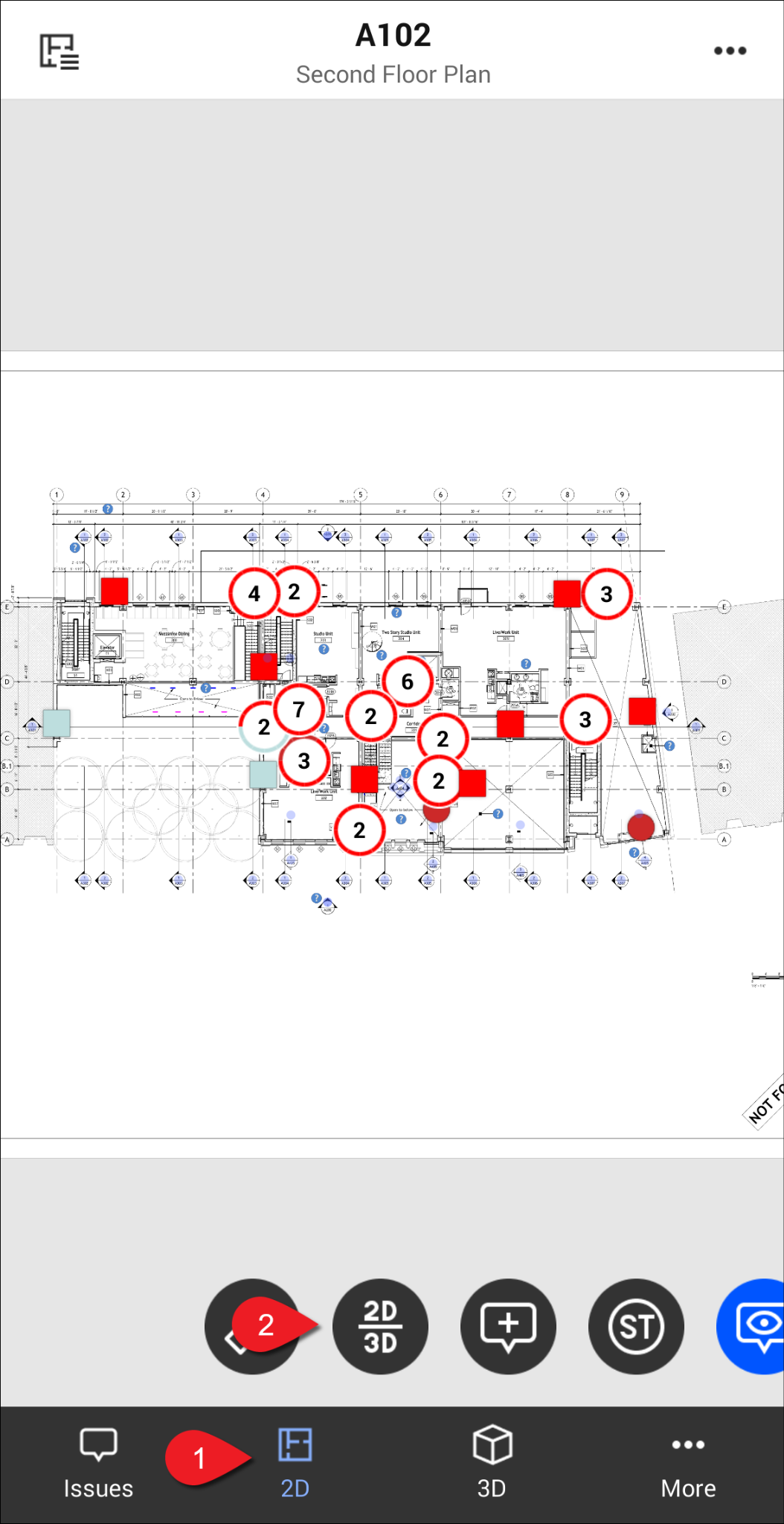

Para acceder en Revizto Site:
- Seleccione 2D o 3D.
|
|
- Una vez que se seleccione un plano o un modelo, se abrirán ambos para poder verlos a la vez.
Barra de herramientas de vista de plano
La barra de herramientas de vista de plano ofrece una forma rápida de alternar entre planos y cambiar la información que se muestra. La barra de herramientas está disponible en las aplicaciones móviles y de escritorio de Revizto 5.
Barra de herramientas de vista de plano:
| Selección de plano: abre la lista de Planos cerca de su ubicación. Al seleccionar un plano de esta lista, se abrirá en la ventana Vista de plano. | |
|
|
Menú de acciones: le permite cambiar lo que se muestra en el plano entre Pins, Marcado o Ninguna.
Marcado
Ninguna
Más herramientas…
|
Navegar por el modelo con vista dividida
La vista dividida le permite navegar el modelo moviendo el indicador de ubicación en la ventana Vista de plano. Puede mover el indicador haciendo clic en el plano 2D o arrastrando el indicador de ubicación hasta donde desee colocarlo.
| Activar/desactivar el seguimiento automático |
Cuando está habilitado, la vista de plano se mueve para seguir el indicador de ubicación. Esta opción se encuentra en la parte inferior derecha de la ventana Vista de plano. Deshabilitado: |
Cambiar planos
A medida que navega por el modelo, puede cambiar el plano que se muestra en la Vista de plano. Revizto muestra una lista de planos relevantes para su ubicación actual, pero siempre puede elegir entre todos los planos si es necesario.

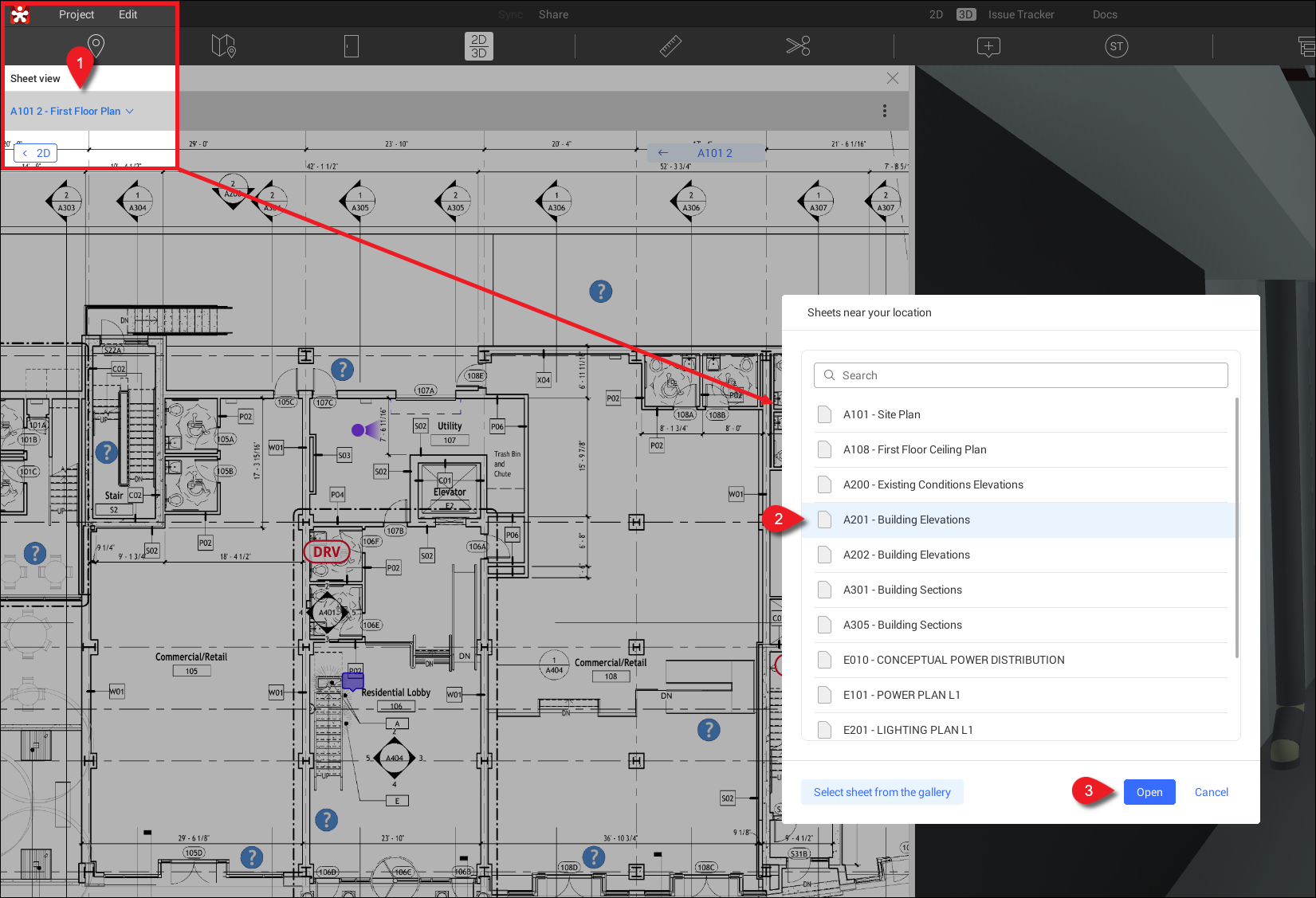

Para cambiar planos en la aplicación de escritorio y móvil de Revizto 5:
- Haga clic en el menú desplegable de planos, ubicado cerca de la parte superior de la Vista de plano, para abrir la lista Planos cerca de su ubicación.
- Esta lista se filtra a los planos cerca de su ubicación en el modelo y se ordena por número de plano.
- Seleccione el plano que desea abrir con la vista dividida.
- Haga clic en Abrir.

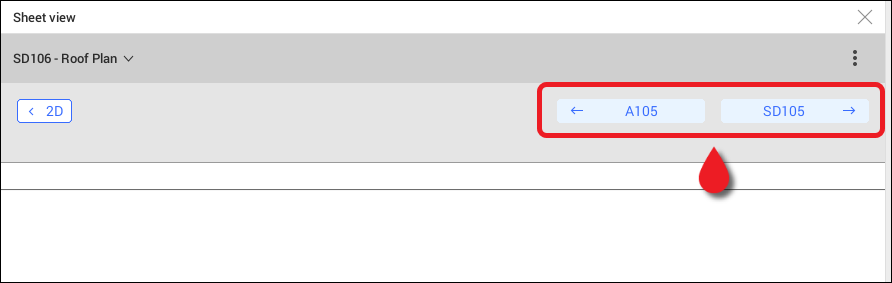

Puede cambiar entre los planos vistos recientemente usando
los botones de avance y retroceso ubicados cerca de la parte superior de la
Vista de plano.
Los botones solo se muestran cuando ha visto varios planos,
y están rotulados
con los números de plano.

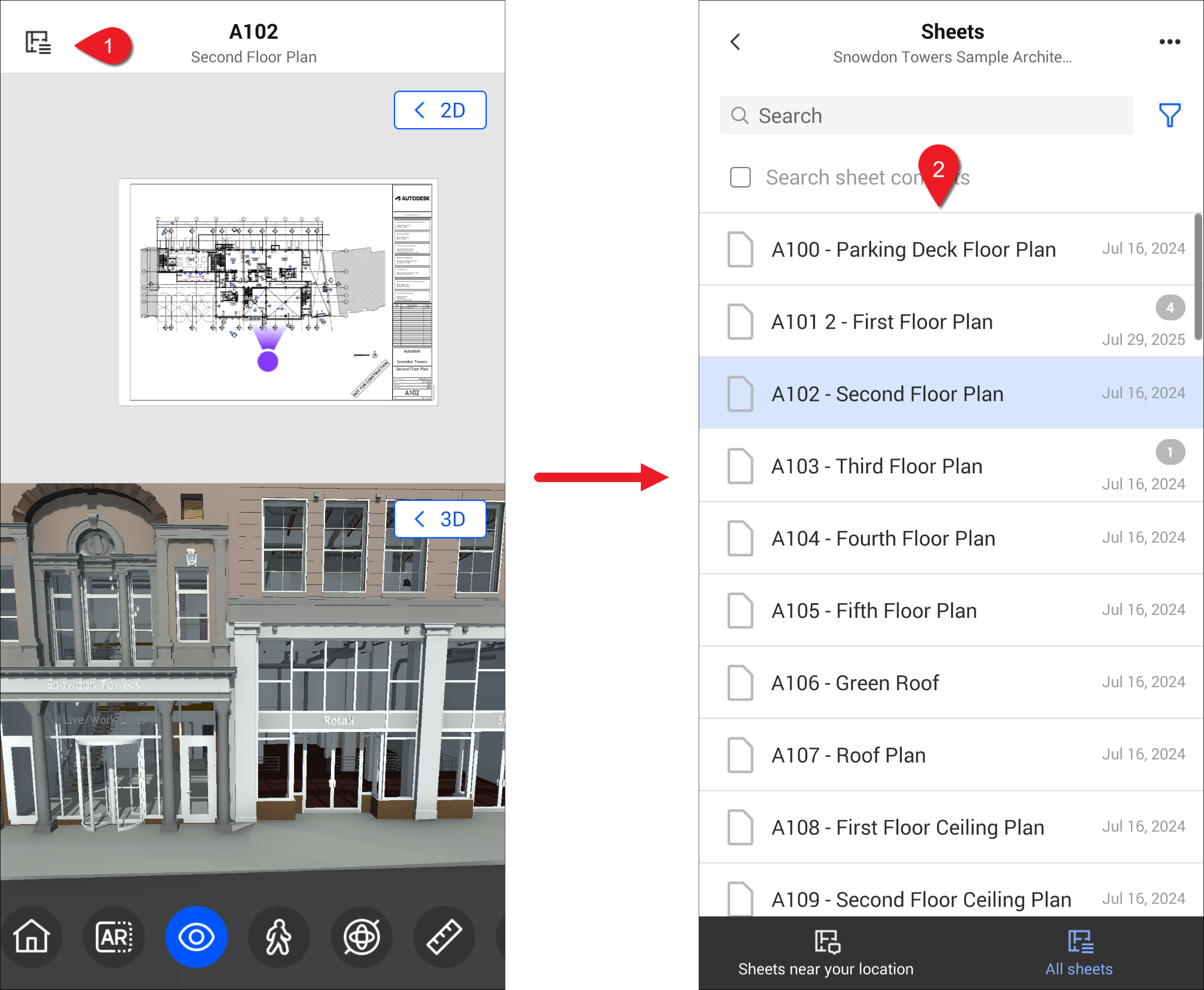

Para cambiar planos en Revizto Site:
- Seleccione Planos
para ver la lista Planos cerca de su ubicación.
- Seleccione un plano para abrirlo en la vista dividida.
- El plano que se muestra actualmente está resaltado en Azul.
- Puede seleccionar la barra de búsqueda en la parte superior para buscar planos por número de plano o nombre. Al seleccionar la casilla de verificación Buscar contenidos de planos, se buscará texto dentro de los planos en lugar de por número de plano o nombre.
- Puede ver todos los planos seleccionando Todos los planos
en la parte inferior de la pantalla.
