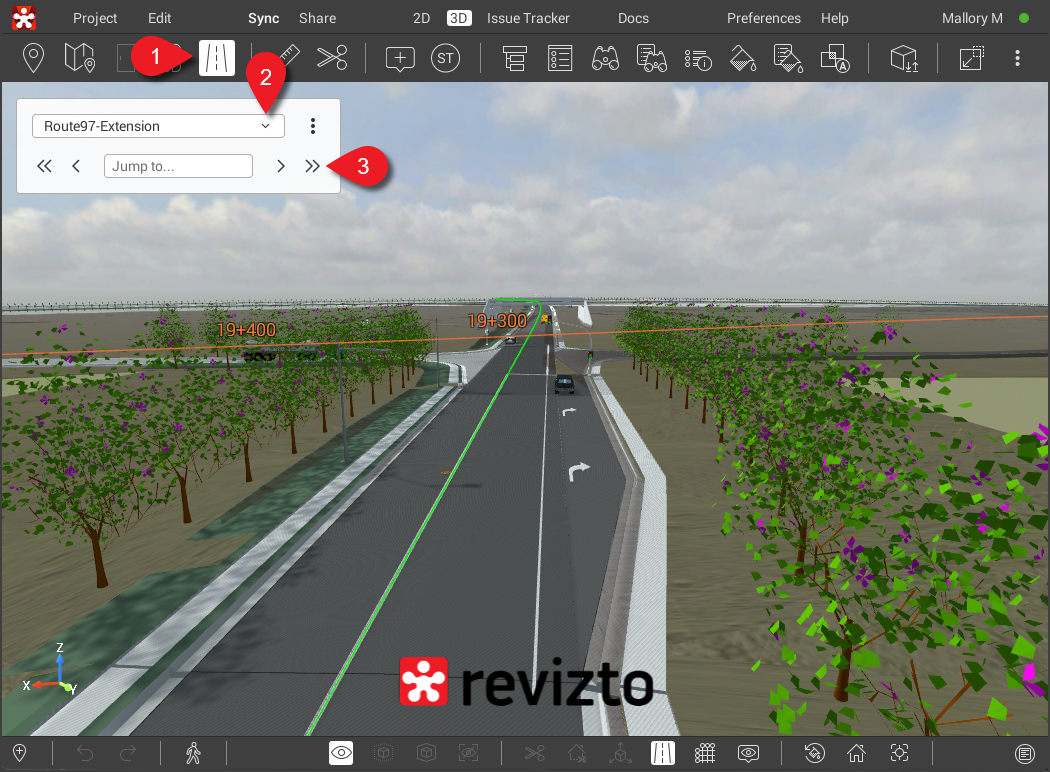

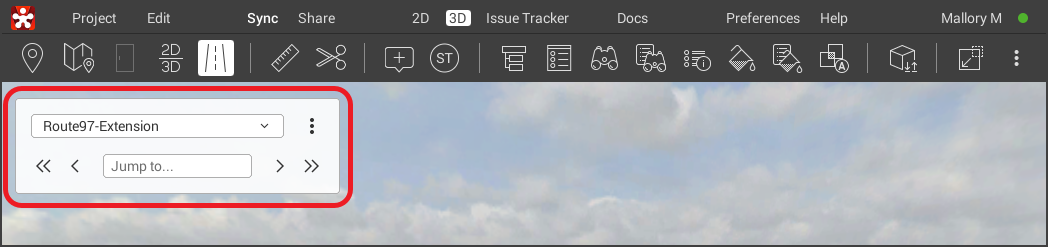

1. Abra el panel de navegación lineal haciendo clic en Navegación lineal en la barra de herramientas.
2. Seleccione la alineación en el menú desplegable. Solo estarán disponibles las alineaciones activas.
   • Para cambiar qué alineaciones están activas, consulte Activar o desactivar alineaciones.

3. Use los controles del panel de navegación para desplazarse por la alineación.

   • Vaya a un intervalo específico haciendo clic en el campo de intervalo y seleccionando o ingresando el intervalo al que desea ir.
   • Muévase hacia adelante (siguiente) o hacia atrás (anterior) por intervalos menores con la flecha sencilla . Para establecer el intervalo menor, vaya a Configurar intervalos.
   • Muévase hacia adelante (siguiente) o hacia atrás (anterior) por intervalos mayores con la flecha doble . Para establecer el intervalo mayor, vaya a Configurar intervalos.
   • Si los pasos personalizados están habilitados, muévase hacia adelante (siguiente) o hacia atrás (anterior) por la distancia establecida seleccionando la flecha . Los pasos personalizados se configuran y habilitan en el menú Más como se describe a continuación.



1. Abra el panel de navegación lineal haciendo clic en Navegación lineal en la barra de herramientas.
2. En el panel de navegación, haga clic en Más .
3. Haga clic en Administrar alineaciones.

1. Haga clic en Editar.
2. Haga clic en Administrar alineaciones.

Las unidades de alineación se aplican a nivel de proyecto y son las unidades de medida usadas específicamente para alineaciones. No se igualan automáticamente con las unidades de medida establecidas para el proyecto en general.

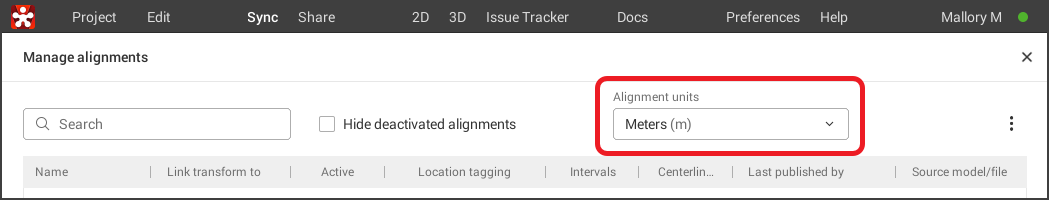

Para cambiar las unidades de alineación:

1. Haga clic en el menú desplegable Unidades de alineaciones en la parte superior de la lista de alineaciones.



2. Seleccione las unidades de medida: Metros (m), Pies topográficos (sft) o Pies (ft).
3. Haga clic en Aceptar para confirmar que los intervalos se recalcularán.

Cuando se cambian las unidades de alineación, los números de los intervalos permanecerán iguales, pero todas las mediciones de los intervalos deberán recalcularse para coincidir con las nuevas unidades. Por ejemplo, si los intervalos eran originalmente 150 metros/50 metros y cambia a pies topográficos, los intervalos ahora serán 150 pies topográficos/50 pies topográficos.

La configuración predeterminada de alineación establece datos básicos de la alineación, como intervalos mayores y menores, colores y etiquetado de ubicación. Si se publica una alineación en Revizto sin ninguna de estas configuraciones, la configuración predeterminada se aplica cuando la alineación se importa o se publica en Revizto por primera vez. Por lo general, las alineaciones importadas desde una herramienta de autoría tendrán estos datos disponibles, por lo que la configuración predeterminada de alineación se aplicará principalmente a las alineaciones importadas directamente desde archivos LandXML.

Para editar la configuración predeterminada de alineación:

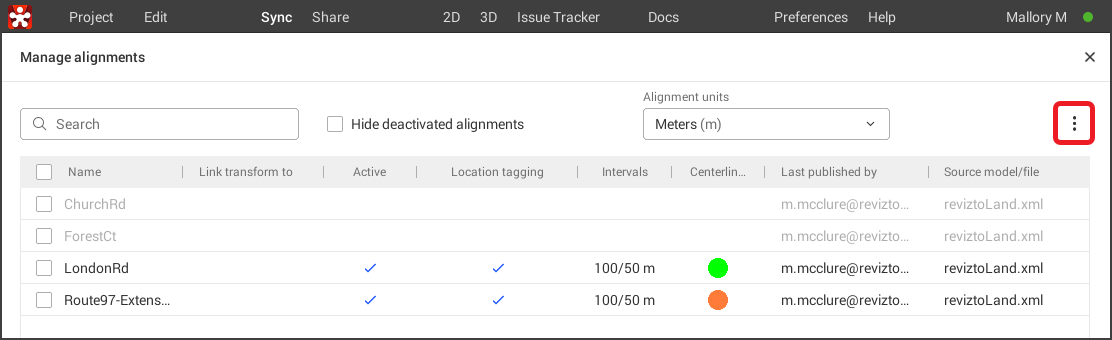

1. Haga clic en Acciones en la esquina superior derecha de la lista de alineaciones.
2. Seleccione Configuración predeterminada de alineaciones.
3. Edite cualquiera de los siguientes elementos:
   • Etiquetas de ubicación
   • Intervalo mayor, largo de la línea base del intervalo mayor o color del intervalo mayor
   • Habilitar intervalos menores
   • Intervalo menor, largo de la línea base del intervalo menor o color del intervalo menor
   • Color de la línea central
4. Haga clic en Aplicar.

Esta configuración controla cómo se muestran las etiquetas de los intervalos para las alineaciones en todo el proyecto.

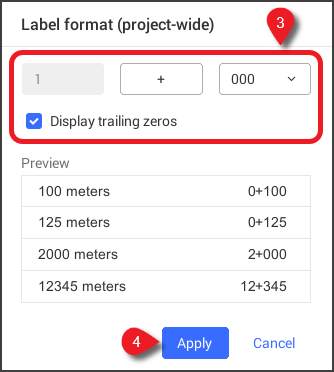

Para editar el formato del rótulo:

1. Haga clic en Acciones en la esquina superior derecha de la lista de alineaciones.
2. Seleccione Formato de rótulo.
3. Edite cualquiera de los siguientes elementos:
   • Separador (máximo cuatro caracteres, incluidos espacios)
   • Menú desplegable de número de caracteres
   • Mostrar ceros finales.

4. Haga clic en Aplicar.



La sección Vista previa le mostrará un ejemplo del formato del rótulo antes de aplicarlo.

Esta configuración controla cuán cerca debe estar una incidencia de una alineación para que la incidencia se etiquete con la información de esa ubicación.

Para establecer la proximidad para el etiquetado de ubicación:

1. Haga clic en Acciones en la esquina superior derecha de la lista de alineaciones.
2. Seleccione Proximidad para agregar etiquetas de ubicación (a nivel de proyecto).
3. Edite la medición de proximidad.
4. Haga clic en Aplicar.

La proximidad para el etiquetado de la ubicación se aplica a todas las alineaciones del proyecto.

Esta configuración le permite establecer intervalos mayores y menores, largo de la línea base y colores de la línea central y de los intervalos. Si selecciona varias alineaciones, las mismas configuraciones de intervalos y colores se aplicarán a todas ellas.

1. En la lista de alineaciones, seleccione la casilla de verificación que hay junto a las alineaciones que desee editar. Puede ser una o varias.

2. Haga clic con el botón derecho en las alineaciones o haga clic en Acciones en la esquina superior derecha de las alineaciones.
3. Seleccione Configurar intervalos.
4. Edite cualquiera de los siguientes elementos:
   • Intervalo mayor, largo de la línea base del intervalo mayor o color del intervalo mayor
   • Habilitar intervalos menores
   • Intervalo menor, largo de la línea base del intervalo menor o color del intervalo menor
   • Color de la línea central.
5. Haga clic en Aplicar.

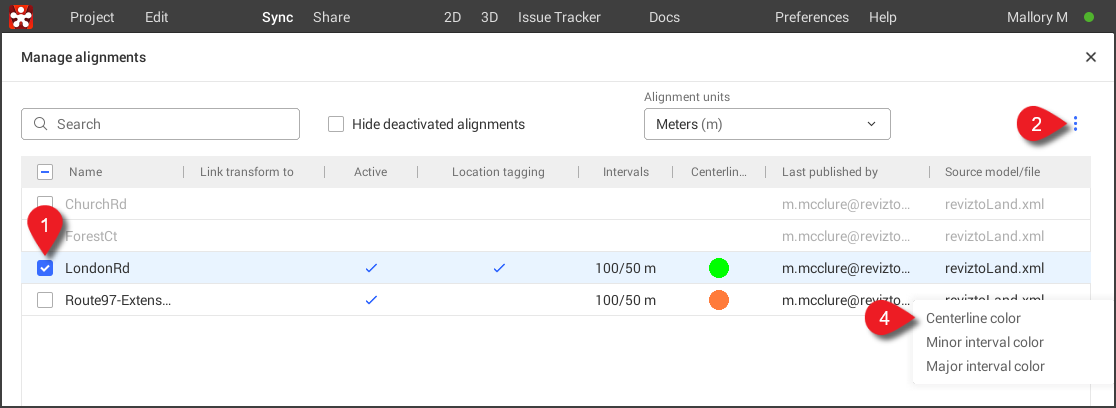

Esta opción le permite cambiar el color de la línea central, del intervalo menor o del intervalo mayor. Si selecciona varias alineaciones, el mismo cambio de color se aplicará a todas.

1. En la lista de alineaciones, seleccione la casilla de verificación que hay junto a las alineaciones que desee editar. Puede ser una o varias.
2. Haga clic con el botón derecho en las alineaciones o haga clic en Acciones en la esquina superior derecha de las alineaciones.
3. Seleccione Cambiar colores.

4. Seleccione el elemento al que desea cambiar el color: Color de la línea central, Color del intervalo menor, Color del intervalo mayor.

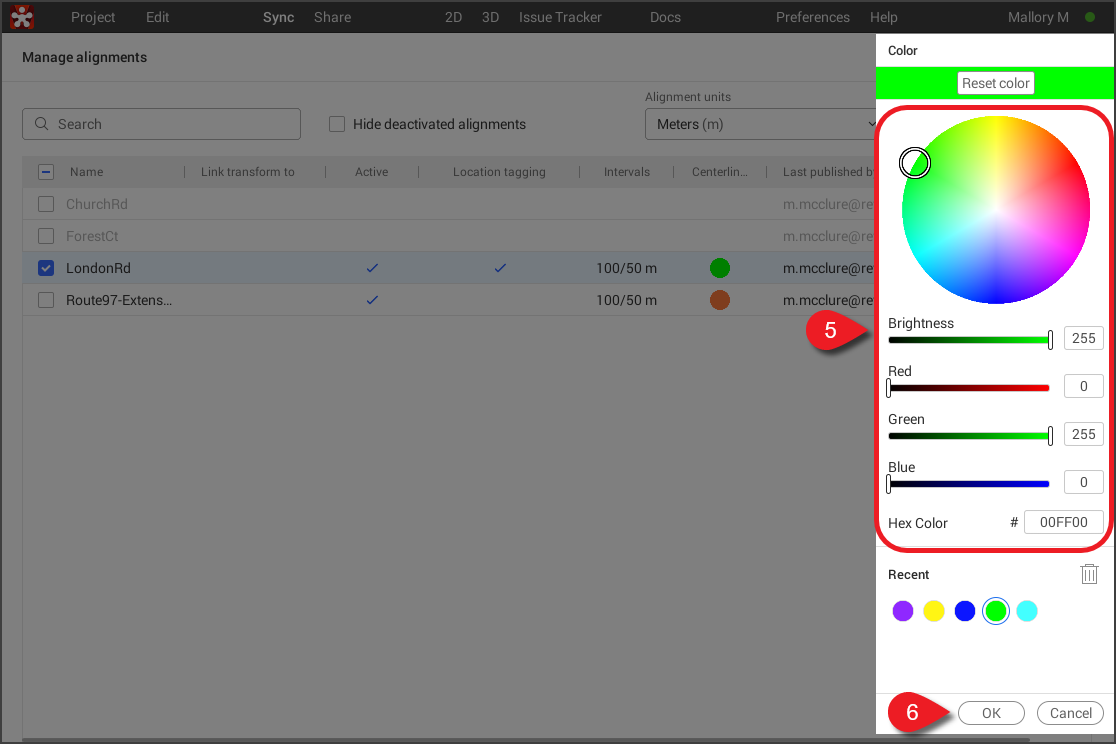

5. Seleccione el color usando la rueda, los deslizadores, un código de color hexadecimal o colores recientes.



   • Puede restablecer el elemento al color predeterminado haciendo clic en Restablecer color en la parte superior de la ventana.
   • Puede eliminar colores usados recientemente haciendo clic en Eliminar junto a Recientes y seleccionando los colores que desee quitar. Haga clic en Listo o en Eliminar para cerrar la opción de eliminación.

6. Haga clic en Aceptar.

Las alineaciones se pueden activar o desactivar en cualquier momento. Cuando una alineación está desactivada, no estará disponible en el entorno 3D hasta que se active nuevamente.

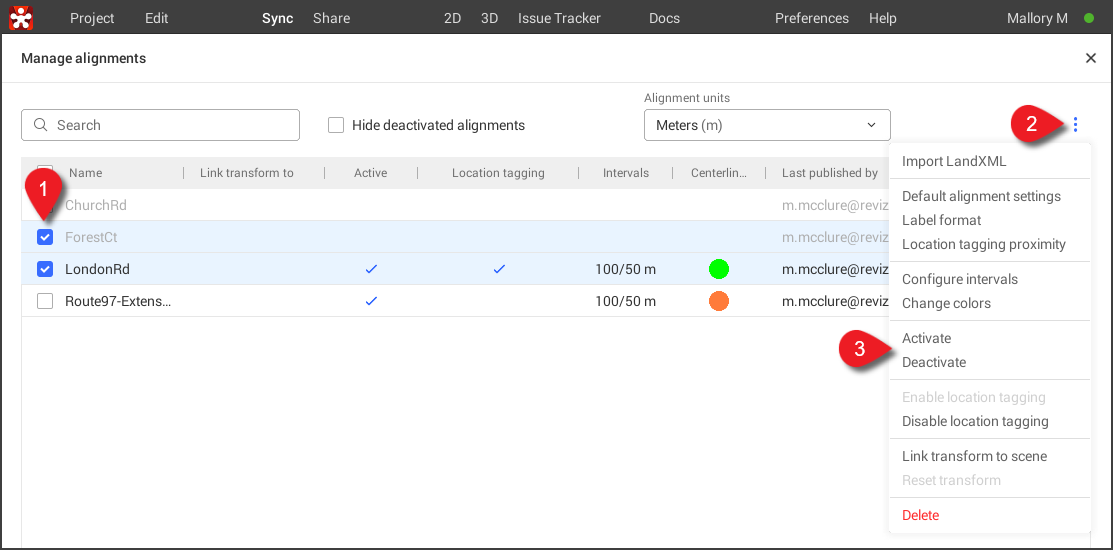

1. Seleccione las alineaciones que desea activar o desactivar.
2. Haga clic con el botón derecho en las alineaciones o haga clic en Acciones en la esquina superior derecha de las alineaciones.

3. Seleccione Activar o Desactivar.

   • Si selecciona alineaciones con el mismo estado, solo estará disponible el estado opuesto. Por ejemplo, si todas las alineaciones están ya activadas, solo estará disponible Desactivar.
   • Si selecciona alineaciones con estados mixtos, ambas opciones estarán disponibles y la opción seleccionada se aplicará a las alineaciones que no estén en ese estado. Por ejemplo, si selecciona una combinación de alineaciones inactivas y luego selecciona Activar, las alineaciones inactivas se activarán.



Al seleccionar la casilla Ocultar alineaciones desactivadas en la parte superior de la página, se ocultarán las alineaciones inactivas en la lista de alineaciones. Al desmarcar la casilla de verificación, se mostrarán todas las alineaciones en el modelo. Las alineaciones inactivas aparecerán en gris y no mostrarán otros ajustes, como el color de la línea central o los intervalos. Al activar alineaciones inactivas, se restaurarán sus ajustes anteriores (como colores e intervalos).

Esto le permite seleccionar ciertas alineaciones para el etiquetado de ubicación de las incidencias. Si el etiquetado de ubicación está deshabilitado para una alineación, la información de esa alineación no aparecerá en los metadatos de ninguna incidencia o conflicto.

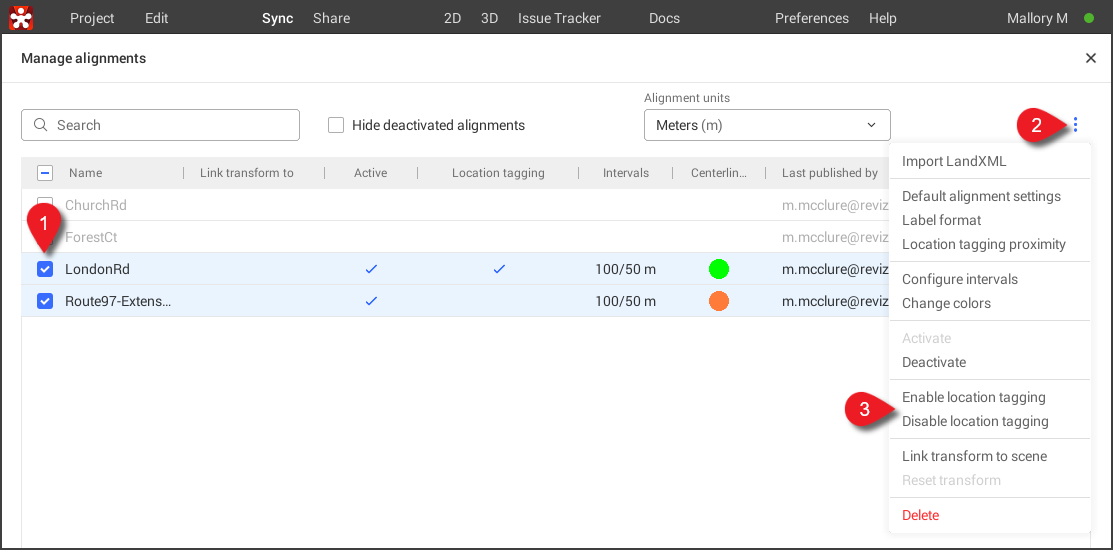

1. Seleccione las alineaciones para las que desea habilitar o deshabilitar el etiquetado de ubicación.
2. Haga clic con el botón derecho en las alineaciones o haga clic en Acciones en la esquina superior derecha de las alineaciones.

3. Seleccione Habilitar agregar etiquetas de ubicación o Deshabilitar agregar etiquetas de ubicación.

   • Si selecciona alineaciones con el mismo estado, solo estará disponible el estado opuesto. Por ejemplo, si todas las alineaciones tienen ya habilitado el etiquetado de ubicación, solo estará disponible Deshabilitar agregar etiquetas de ubicación.
   • Si selecciona alineaciones con estados mixtos, ambas opciones estarán disponibles y la opción seleccionada se aplicará a las alineaciones que no estén en ese estado. Por ejemplo, si selecciona una combinación de alineaciones con y sin etiquetado de ubicación habilitado y luego selecciona Habilitar agregar etiquetas de ubicación, las alineaciones sin etiquetado de ubicación lo tendrán habilitado.



Esto le permite vincular una alineación a las coordenadas o al punto de origen de una escena determinada, permitiendo que la alineación se mueva o rote con esa escena. Esto es especialmente útil con alineaciones importadas manualmente desde archivos LandXML, ya que las alineaciones publicadas directamente desde una herramienta de autoría se vincularán automáticamente a las escenas apropiadas del modelo.

Para vincular una alineación a la transformación de una escena:

1. En la lista de alineaciones, seleccione la casilla de verificación que hay junto a las alineaciones que desee vincular. Puede ser una o varias.
2. Haga clic con el botón derecho en las alineaciones o haga clic en Acciones en la esquina superior derecha de las alineaciones.
3. Seleccione Vincular transformación a una escena.
4. En Escena objetivo, seleccione la escena a la que desea vincular las alineaciones.
5. Haga clic en Aplicar.

La escena vinculada se mostrará junto a la alineación en la lista de alineaciones.

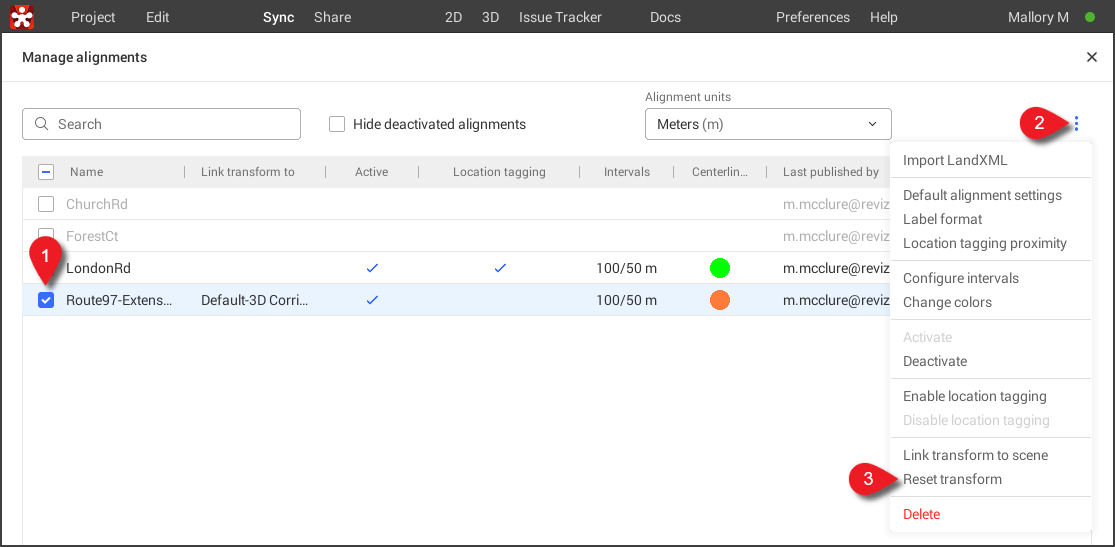

Para restablecer una transformación vinculada:

1. En la lista de alineaciones, seleccione la casilla de verificación que hay junto a las alineaciones que desee desvincular. Puede ser una o varias.
2. Haga clic con el botón derecho en las alineaciones o haga clic en Acciones en la esquina superior derecha de las alineaciones.

3. Seleccione Restablecer transformación.



4. Confirme el restablecimiento haciendo clic en Restablecer transformación en el cuadro de diálogo.

La alineación ya no estará vinculada a la transformación de la escena y volverá al posicionamiento establecido por sus sistemas de coordenadas internos.

Para eliminar una alineación:

1. En la lista de alineaciones, seleccione la casilla de verificación que hay junto a las alineaciones que desee eliminar. Puede ser una o varias.
2. Haga clic con el botón derecho en las alineaciones o haga clic en Acciones en la esquina superior derecha de las alineaciones.
3. Seleccione Eliminar.
4. Confirme la eliminación de la alineación haciendo clic en Aceptar en el cuadro de diálogo.

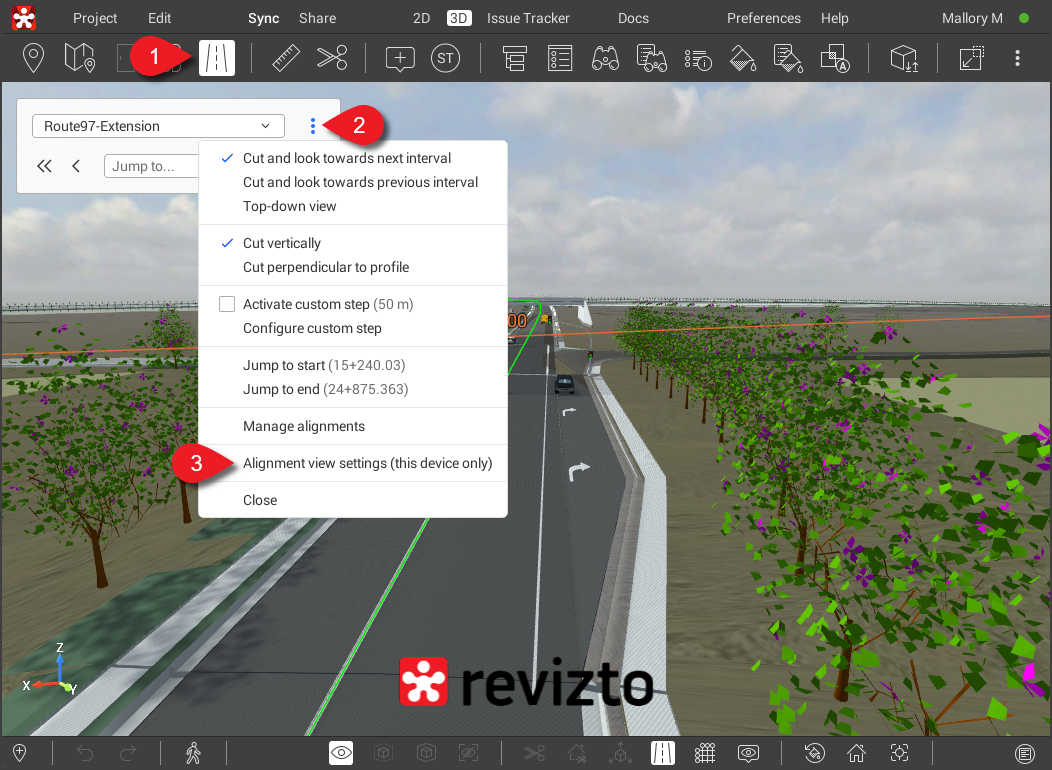

1. Abra el panel de navegación lineal haciendo clic en Navegación lineal en la barra de herramientas.
2. Haga clic en Más .

3. Haga clic en Configuración de vista de alineaciones.



4. Seleccione la casilla junto a las configuraciones que desea cambiar.
5. Cierre la ventana Configuración de vista de alineaciones. La configuración de vista se cambiará de inmediato.

1. Vaya al menú Administrar alineaciones.
2. Haga clic en Acciones en la esquina superior derecha de la lista de alineaciones.
3. Seleccione Importar LandXML.
4. Seleccione en su dispositivo los archivos LandXML que desea importar.
5. En la ventana Importar LandXML seleccione la configuración predeterminada para las nuevas alineaciones.
6. Haga clic en Aplicar.

Los archivos LandXML se agregarán como información de nueva alineación o como actualizaciones de alineaciones existentes.

1. Abra el menú Editar .
2. Haga clic en Administrar alineaciones.
   • También puede abrir Propiedades del proyecto y luego hacer clic en Editar  junto a Alineaciones.
3. Haga clic en Importar LandXML
4. Seleccione en su dispositivo los archivos LandXML que desea importar.
5. En la ventana Importar LandXML seleccione la configuración predeterminada para las nuevas alineaciones.
6. Haga clic en Aplicar.
