Le « nuage de points » est un vaste ensemble d’objets où chaque objet n’a qu’une position et une couleur. Comment pouvons-nous utiliser cet ensemble pour représenter une scène 3D réaliste ?

Nous pouvons dessiner chaque objet sous la forme d’un carré et choisir la taille du carré de manière à avoir un minimum de vides dans les objets solides. Nous souhaitons également que les chevauchements entre les carrés soient minimes.

Considérons trois points adjacents dans un nuage.

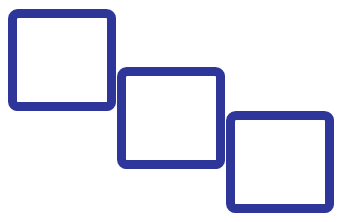

Dans un scénario idéal, la taille du point est exactement égale à la distance entre les points adjacents les plus proches. Dans ce cas, il n’y a ni vides entre les carrés ni chevauchements.

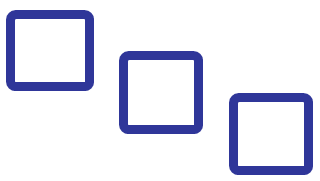

Dans un scénario moins idéal, nous avons des carrés qui sont plus petits que la distance minimale entre les points. Dans ce cas, les objets solides ressemblent à des objets transparents et la scène 3D résultante peut devenir fantomatique. Notez que la distance entre les points de l’image est la même.

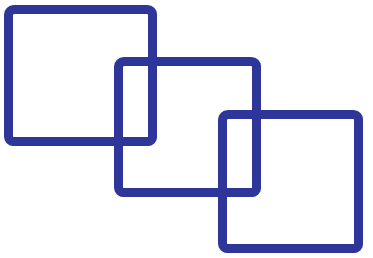

Enfin, lorsque les carrés sont trop grands, les points se chevauchent. Cela déforme la forme des objets et réduit les performances de rendu.

Les trois images de sites ci-dessous illustrent ces scénarios. Elles présentent toutes le même nuage de points vu depuis la même position de caméra, mais la taille du point est différente.

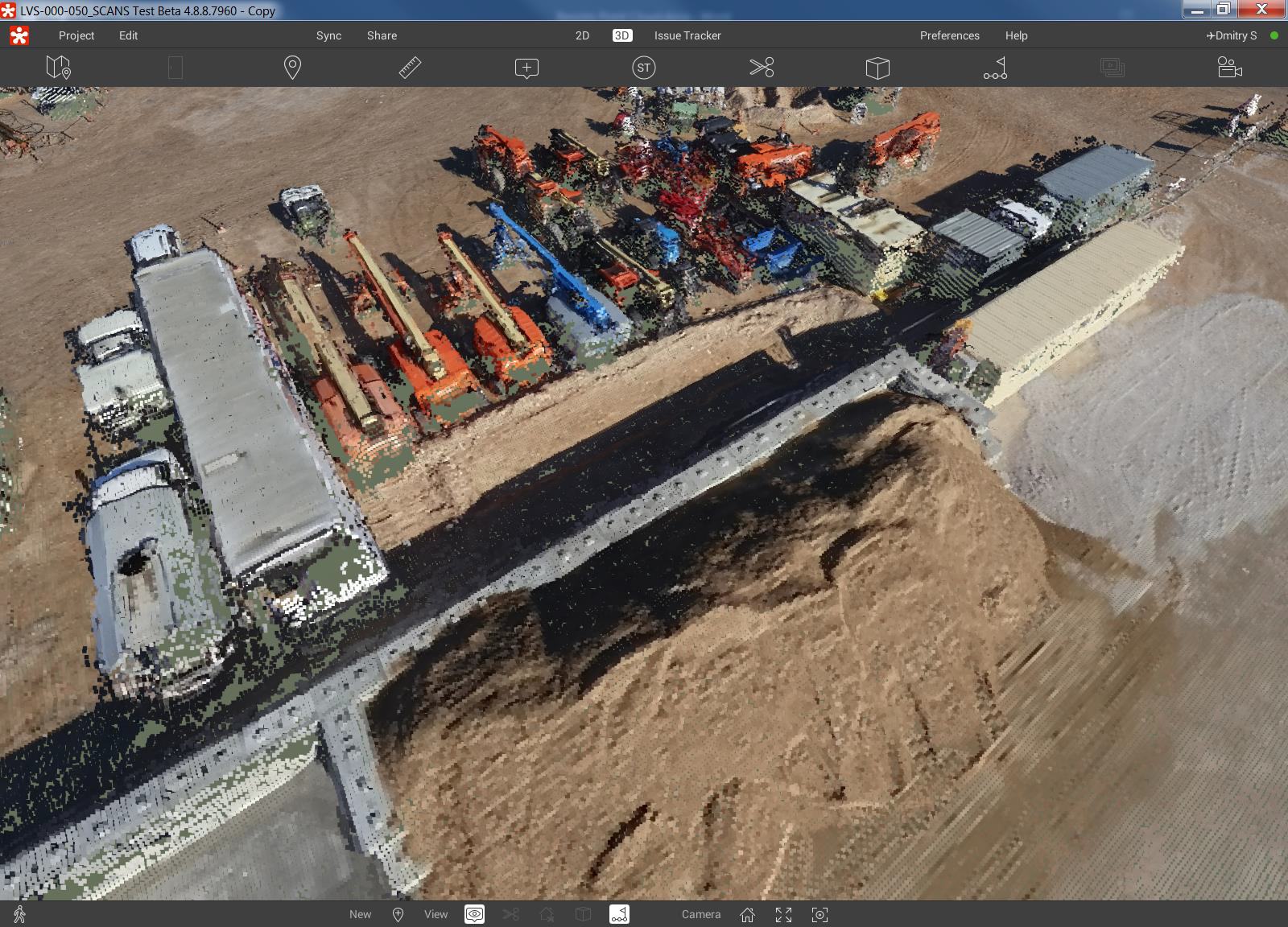

Dans l’image 1, la taille du point est approximativement égale à la distance minimale entre les points adjacents les plus proches :

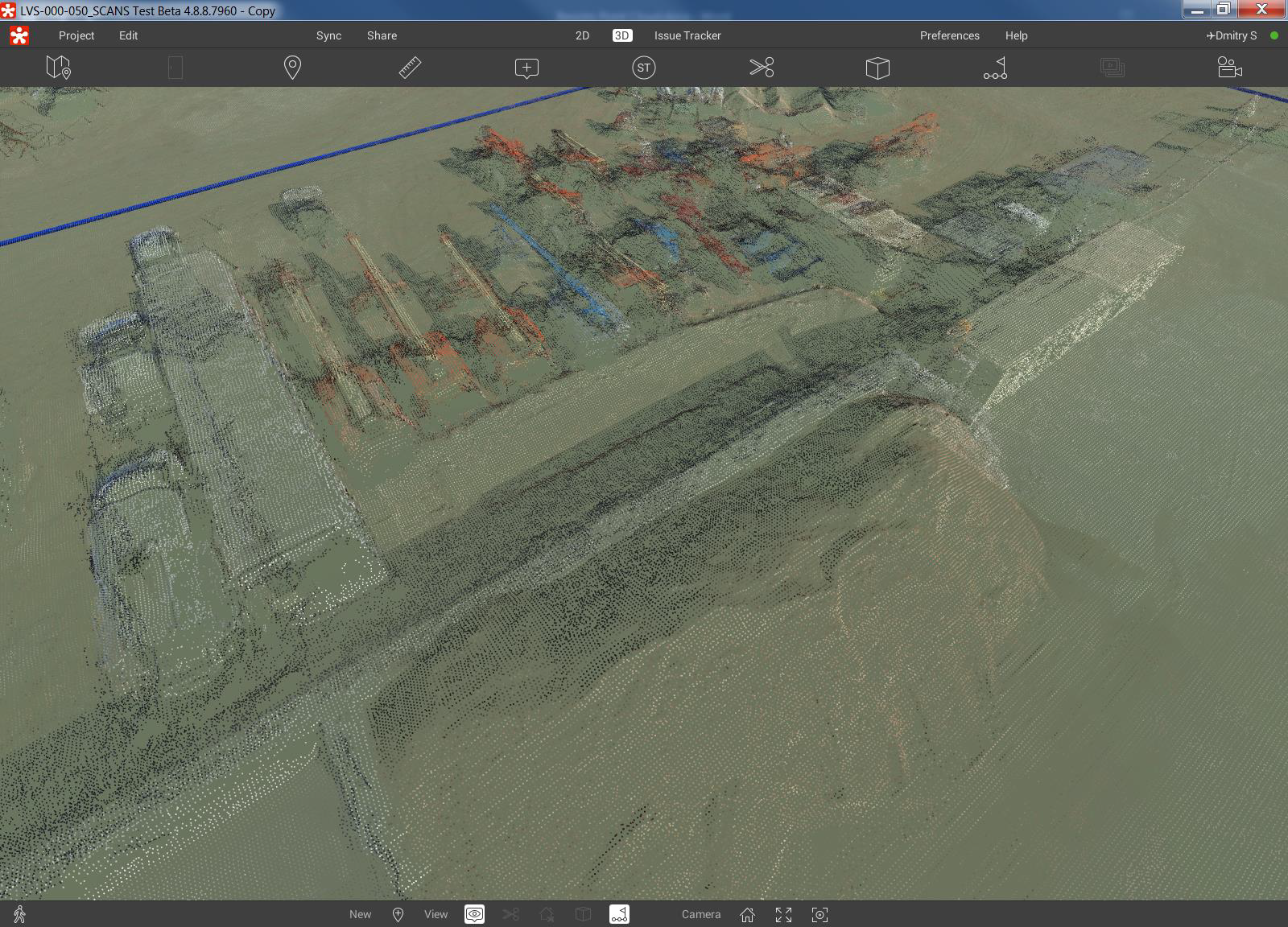

Dans l’image 2, la taille du point est trois fois inférieure à celle de l’image 1 :

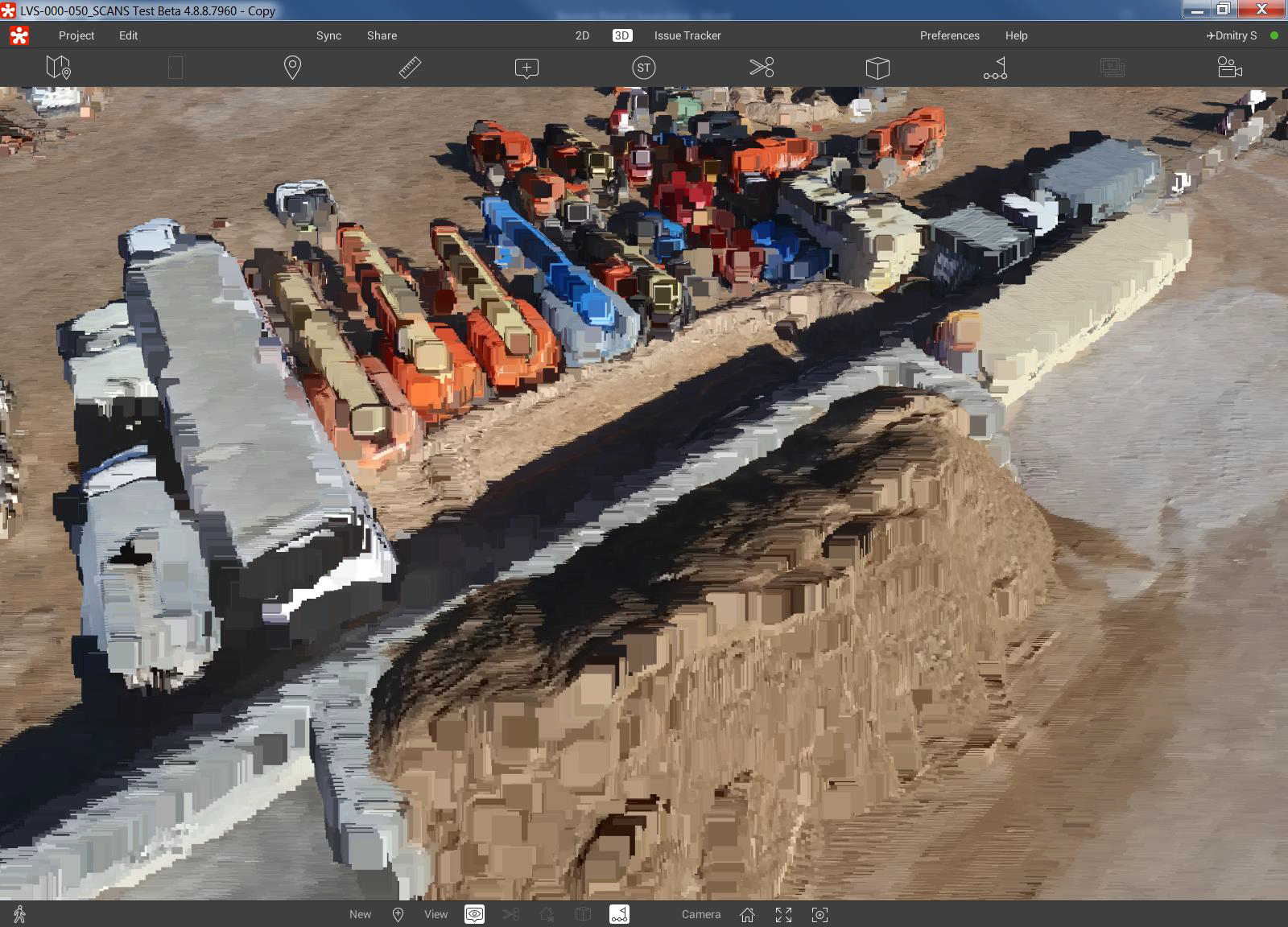

Enfin, dans la l’image 3, la taille du point est six fois supérieure à celle de l’image 1 :

Lorsque vous publiez des modèles dans Revizto, vous avez la possibilité de définir la distance entre les points. Plus la distance est petite, plus le temps de publication est long. Une distance trop importante réduit la qualité de l’image.

Nous vous recommandons de définir la plus grande distance acceptable, car cela augmente les performances de publication et permet de transférer l’ensemble des données sur davantage de plateformes, en particulier sur des appareils mobiles dont la RAM est limitée.

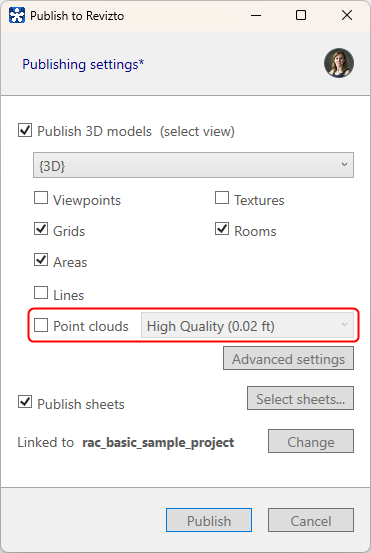

L’image montre comment définir la distance lors de la publication (ou de l’exportation) depuis Revit.

La distance ne peut pas être modifiée dans Revizto. Cependant, si vous exécutez Revizto sur un PC et que votre rôle du projet comprend le droit « Gérer tous les modèles 3D », vous pouvez modifier la taille du point à la volée et voir immédiatement le résultat. La modification s’appliquera à tous les membres du projet.

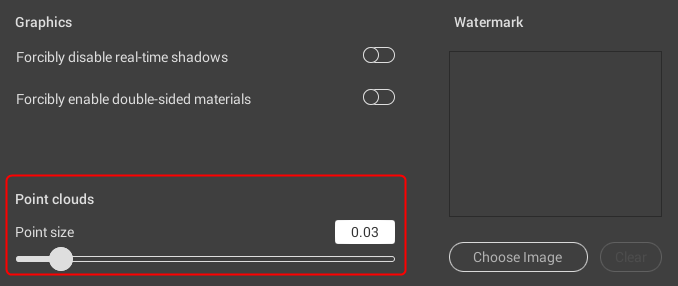

Pour ajuster la taille du point, accédez à Modifier > Effets visuels et faites glisser le curseur Taille du point. Lorsque vous avez terminé, cliquez sur Appliquer.
