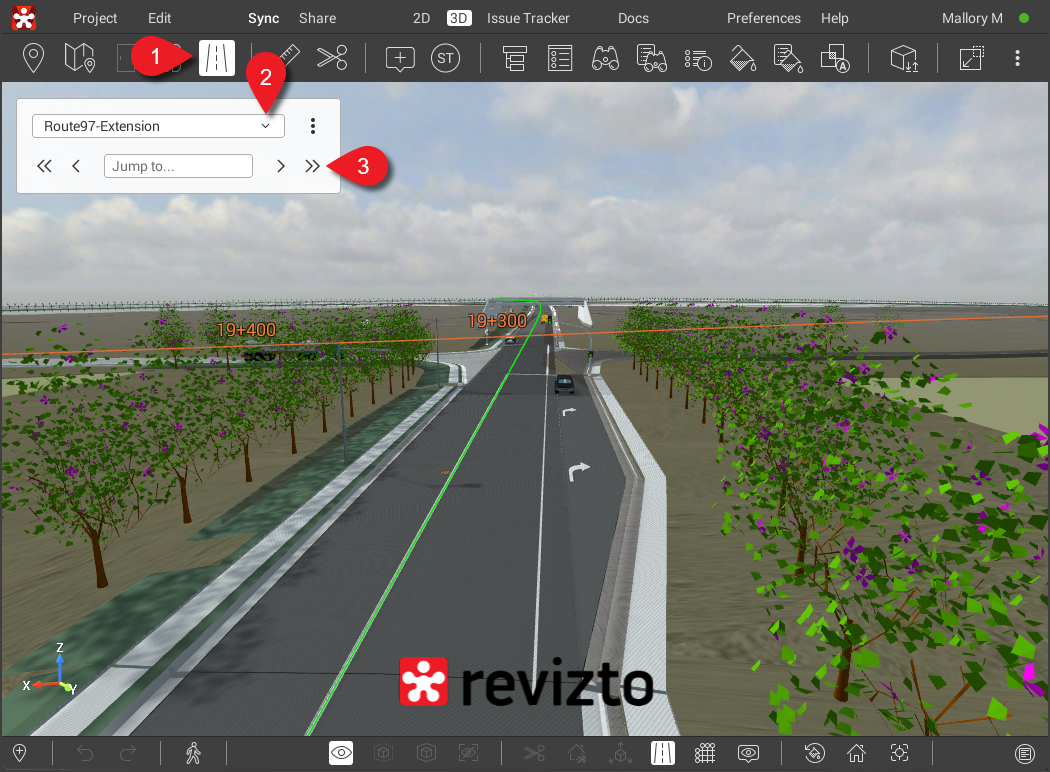

1. ツールバーの［線形ナビゲーション］をクリックして、線形ナビゲーション画面を開きます。
2. ドロップダウン メニューから線形を選択します。 アクティブな線形のみが選択可能です。
   • アクティブな線形を変更するには、「線形のアクティブ化／非アクティブ化」を参照してください。

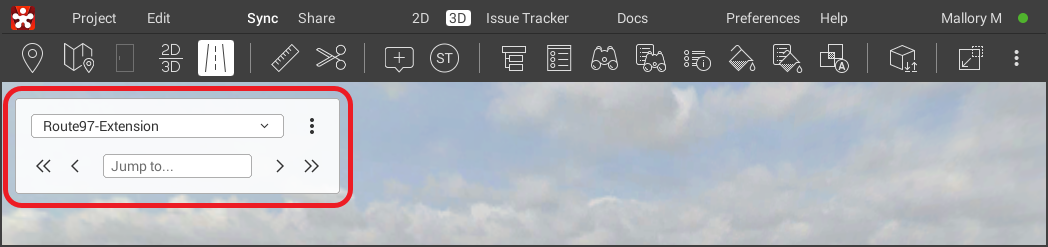

3. ナビゲーション画面のコントロールを使用して、線形上を移動します。

   • 特定の目盛間隔にジャンプするには、目盛間隔フィールドをクリックした後、移動先の目盛間隔を選択するか入力します。
   • 副目盛に沿って前方（次の副目盛）または後方（前の副目盛）に移動するには、矢印をクリックします。 副目盛を設定するには、［目盛間隔の設定］に移動します。
   • 主目盛に沿って前方（次の主目盛）または後方（前の主目盛）に移動するには、二重の矢印をクリックします。 主目盛を設定するには、［目盛間隔の設定］に移動します。
   • カスタムステップが有効な場合は、矢印をクリックすると、設定した距離ごとに前方（次の位置）または後方（前の位置）に移動します。 カスタムステップの設定と有効化は、［さらに表示］メニューから以下の方法で行います。



1. ツールバーの［線形ナビゲーション］をクリックして、線形ナビゲーション画面を開きます。
2. ナビゲーション画面の［さらに表示］をクリックします。
3. ［線形の測点抽出の管理］をクリックします。

1. ［編集］をクリックします。
2. ［線形の測点抽出の管理］をクリックします。

線形の単位はプロジェクト全体に適用される設定です。これは線形専用の計測単位であり、 プロジェクトで設定されている一般的な計測単位に合わせて自動的に調整されることはありません。

線形の単位を変更するには、以下の手順に従います。

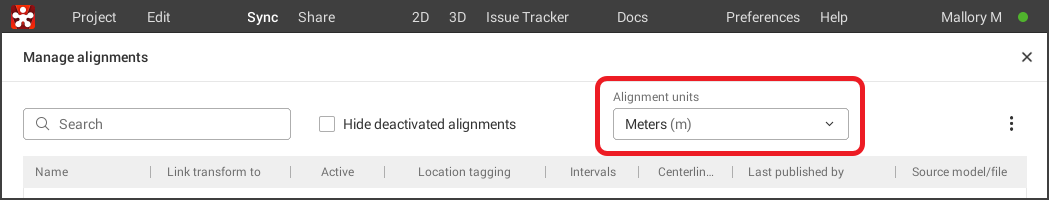

1. 線形のリストの上部にある［線形の単位］ドロップダウン メニューをクリックします。



2. 計測単位（［メートル（m）］、［米国測量フィート（sft）］、または［フィート（ft）］）を選択します。
3. ［OK］をクリックして目盛間隔の再計算を確定します。

線形の単位を変更した場合、目盛間隔の番号は同じままですが、すべての目盛間隔の測定値を新しい単位に合わせて再計算する必要があります。 たとえば、150メートル／50メートルの目盛間隔を米国測量フィートに切り替えると、目盛間隔は150米国測量フィート／50米国測量フィートになります。

デフォルトの線形設定では、主目盛と副目盛、色、ロケーションのタグ付けなど、線形に関する基本データが定義されます。 Reviztoに公開された線形にこのような設定が含まれていない場合は、その線形がReviztoに初めてインポートまたは公開されるときにデフォルト設定が適用されます。 通常、オーサリング ツールからインポートされた線形にはこのデータが含まれるため、デフォルトの線形設定が主に適用されるのは、LandXMLファイルから直接インポートされた線形です。

デフォルトの線形設定を編集するには、以下の手順に従います。

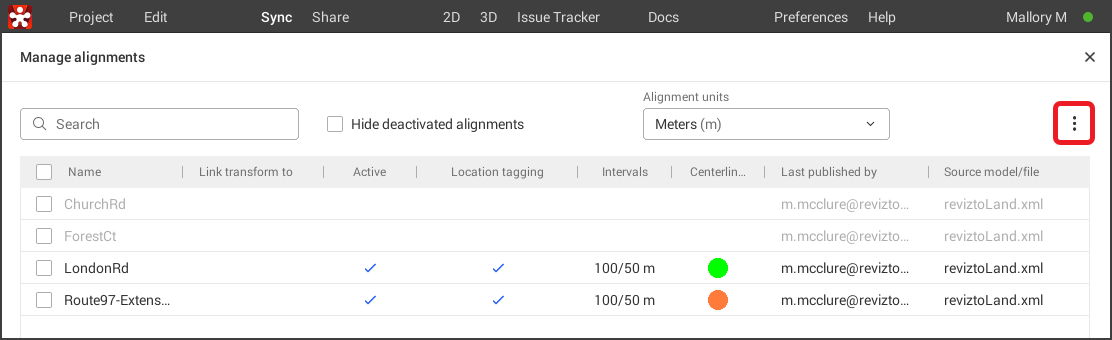

1. 線形のリストの右上にある［アクション］をクリックします。
2. ［デフォルトの線形設定］を選択します。
3. 次のいずれかを編集します。
   • ロケーションのタグ付け
   • 主目盛、主目盛の目盛線の長さ、主目盛の色
   • 副目盛を有効化
   • 副目盛、副目盛の目盛線の長さ、副目盛の色
   • センターラインの色
4. ［適用］をクリックします。

この設定は、プロジェクトの全体で線形の目盛間隔ラベルを表示する方法を制御します。

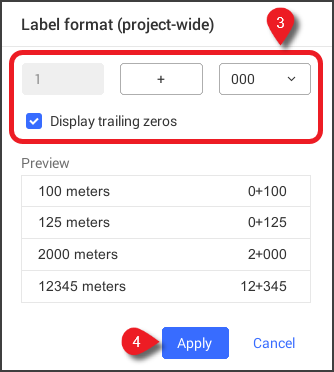

ラベル形式を編集するには、以下の手順に従います。

1. 線形のリストの右上にある［アクション］をクリックします。
2. ［ラベル形式］を選択します。
3. 次のいずれかを編集します。
   • 区切り文字（スペースを含め最大4文字）
   • 文字数のドロップダウンメニュー
   • 末尾のゼロを表示

4. ［適用］をクリックします。



［プレビュー］セクションで例を確認してから、ラベル形式を適用できます。

この設定は、ロケーションの情報をタグ付けする際にイシューが線形にどの程度近接している必要があるかを制御します。

ロケーションのタグ付けの近接度を設定するには、以下の手順に従います。

1. 線形のリストの右上にある［アクション］をクリックします。
2. ［ロケーションのタグ付けの近接度（プロジェクト全体）］を選択します。
3. 近接度を編集します。
4. ［適用］をクリックします。

設定した近接度がプロジェクト内のすべての線形に適用されます。

このオプションでは、主目盛と副目盛、目盛線の長さ、センターラインと目盛間隔の色を設定できます。 複数の線形を選択した場合は、そのすべてに同じ目盛間隔と色の設定が適用されます。

1. 線形のリストで、編集する線形の横にあるチェックボックスをオンにします。 1つ以上の線形を選択できます。

2. 選択した線形を右クリックするか、線形のリストの右上にある［アクション］をクリックします。
3. ［目盛間隔の設定］を選択します。
4. 次のいずれかを編集します。
   • 主目盛、主目盛の目盛線の長さ、主目盛の色
   • 副目盛を有効化
   • 副目盛、副目盛の目盛線の長さ、副目盛の色
   • センターラインの色
5. ［適用］をクリックします。

このオプションでは、センターライン、副目盛、主目盛の色を変更できます。 複数の線形を選択した場合は、そのすべてに色の変更が適用されます。

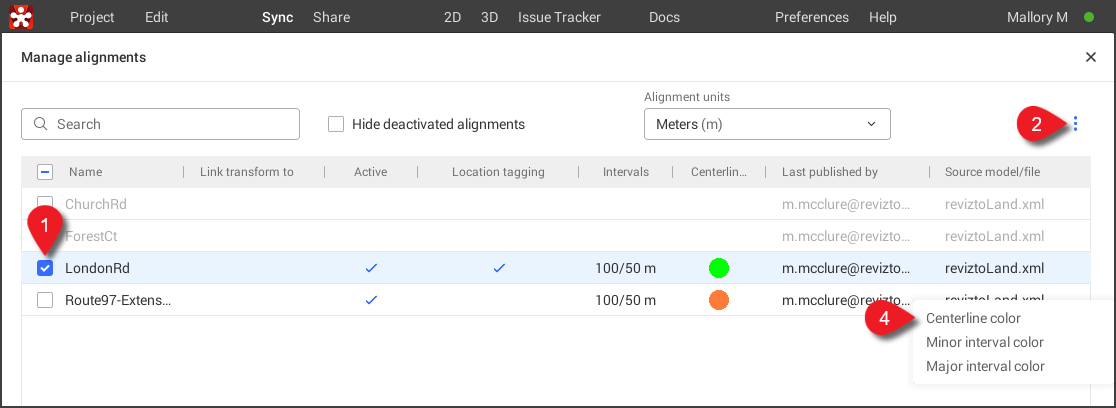

1. 線形のリストで、編集する線形の横にあるチェックボックスをオンにします。 1つ以上の線形を選択できます。
2. 選択した線形を右クリックするか、線形のリストの右上にある［アクション］をクリックします。
3. ［色の変更］を選択します。

4. 色を変更する要素（［センターラインの色］、［副目盛の色］、［主目盛の色］）を選択します。

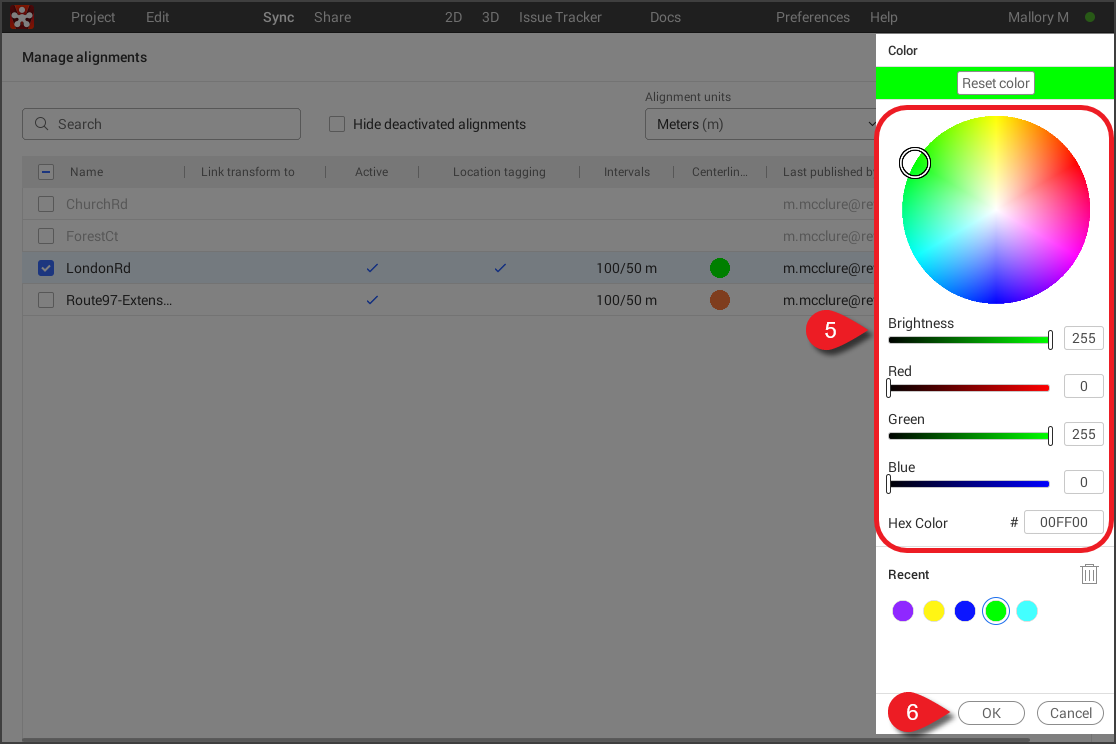

5. カラーホイール、スライダー、HEXカラーコード、または最近使用した色から、色を選択します。



   • 要素をデフォルトの色にリセットするには、ウィンドウ上部の［色をリセット］をクリックします。
   • 最近使用した色を削除するには、［最近］の横にある［削除］をクリックし、削除する色を選択します。 ［完了］または［削除］をクリックして削除オプションを閉じます。

6. ［OK］をクリックします。

線形のアクティブ化／非アクティブ化はいつでも行えます。 非アクティブ化された線形は、再度アクティブ化されるまで3D環境で使用できません。

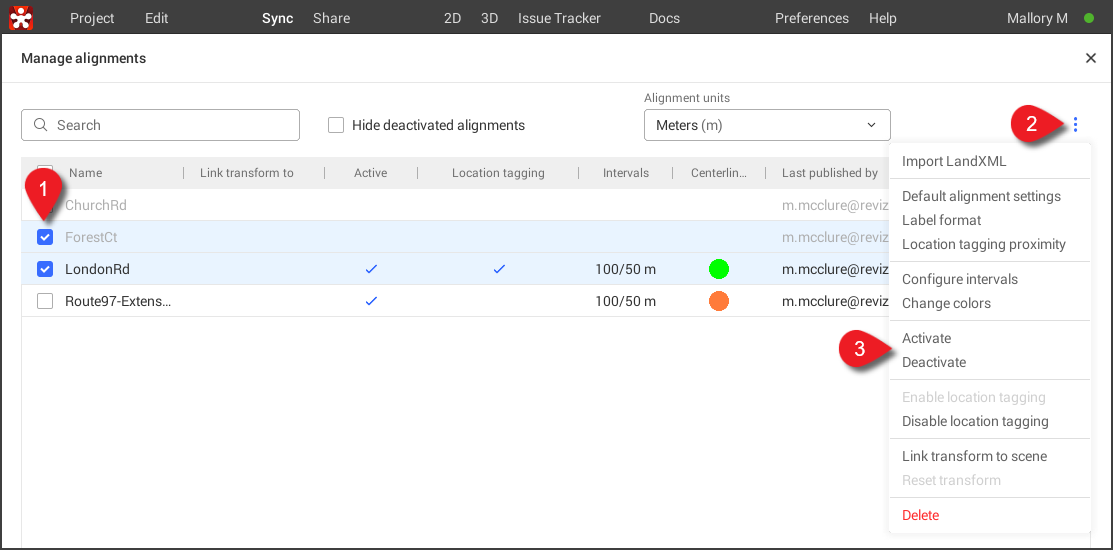

1. アクティブ化または非アクティブ化する線形を選択します。
2. 選択した線形を右クリックするか、線形のリストの右上にある［アクション］をクリックします。

3. ［アクティブ化］または［非アクティブ化］を選択します。

   • 選択した線形がすべて同じ状態の場合は、逆の状態への切り替えオプションのみが選択可能です。 たとえば、すべての線形がすでにアクティブ化されている場合は、［非アクティブ化］のみが選択可能です。
   • 異なる状態の線形を同時に選択した場合は、両方のオプションが選択可能になり、選択したオプションはその状態でない線形に適用されます。 たとえば、アクティブな線形と非アクティブな線形を選択してから［アクティブ化］を選択すると、非アクティブな線形がアクティブ化されます。



ページ上部の［非アクティブ化された線形を非表示］チェックボックスをオンにすると、非アクティブな線形が線形のリストに表示されなくなります。 このチェックボックスをオフにすると、モデル内のすべての線形が表示されます。 非アクティブな線形はグレー表示になり、他の設定（センターラインの色や目盛間隔など）は表示されません。 非アクティブな線形をアクティブ化すると、以前の設定（色や目盛間隔などの）が再度表示されます。

このオプションでは、特定の線形をイシューのロケーション タグの追加対象として選択できます。 線形でロケーション タグの追加が無効になっている場合、その線形の情報はイシューや干渉の属性情報で表示されません。

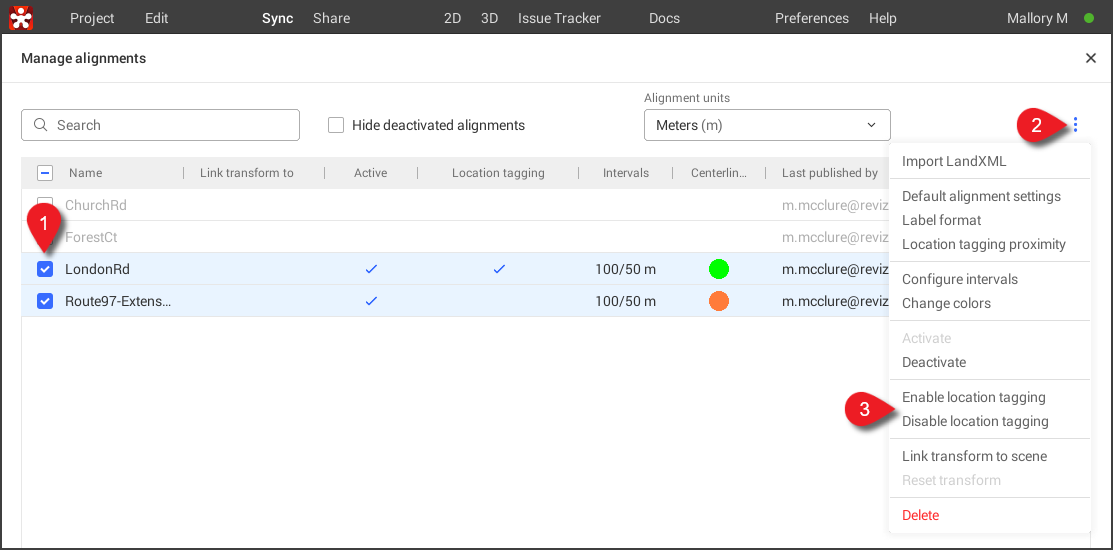

1. ロケーション タグの追加を有効化または無効化する線形を選択します。
2. 選択した線形を右クリックするか、線形のリストの右上にある［アクション］をクリックします。

3. ［ロケーション タグの追加を有効化］または［ロケーション タグの追加を無効化］を選択します。

   • 選択した線形がすべて同じ状態の場合は、逆の状態への切り替えオプションのみが選択可能です。 たとえば、すべての線形でロケーション タグの追加がすでに有効化されている場合は、［ロケーション タグの追加を無効化］のみが選択可能です。
   • 異なる状態の線形を同時に選択した場合は、両方のオプションが選択可能になり、選択したオプションはその状態でない線形に適用されます。 たとえば、ロケーション タグの追加が有効な線形と無効な線形を選択してから［ロケーション タグの追加を有効化］を選択すると、ロケーション タグの追加が無効な線形でロケーション タグの追加が有効化されます。



このオプションでは、選択したシーンの座標や原点に線形をリンクさせ、そのシーンとともに移動または回転させることができます。 これは、LandXMLファイルから手動でインポートした線形で非常に役立ちます（オーサリング ツールから直接公開された線形は、自動的にモデル内の適切なシーンにリンクされます）。

線形をシーンの変換にリンクさせるには、以下の手順に従います。

1. 線形のリストで、リンクさせる線形の横にあるチェックボックスをオンにします。 1つ以上の線形を選択できます。
2. 選択した線形を右クリックするか、線形のリストの右上にある［アクション］をクリックします。
3. ［変換をシーンにリンク］を選択します。
4. ［ターゲット シーン］で、線形をリンクさせるシーンを選択します。
5. ［適用］をクリックします。

リンクされたシーンが、線形のリストで該当する線形の横に表示されます。

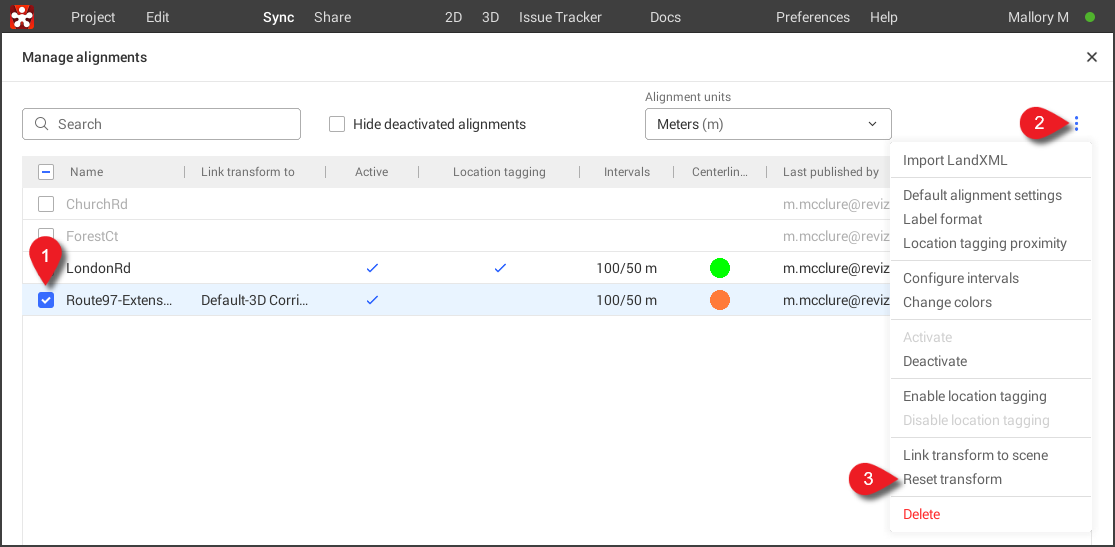

リンクされた変換をリセットするには、以下の手順に従います。

1. 線形のリストで、リンクを解除する線形の横にあるチェックボックスをオンにします。 1つ以上の線形を選択できます。
2. 選択した線形を右クリックするか、線形のリストの右上にある［アクション］をクリックします。

3. ［変換をリセット］を選択します。



4. ダイアログで［変換をリセット］をクリックしてリセットを確定します。

線形とシーンの変換のリンクが解除され、線形は内部座標系によって設定された位置に戻ります。

線形を削除するには、以下の手順に従います。

1. 線形のリストで、削除する線形の横にあるチェックボックスをオンにします。 1つ以上の線形を選択できます。
2. 選択した線形を右クリックするか、線形のリストの右上にある［アクション］をクリックします。
3. ［削除］を選択します。
4. ダイアログで［OK］をクリックして線形の削除を確定します。

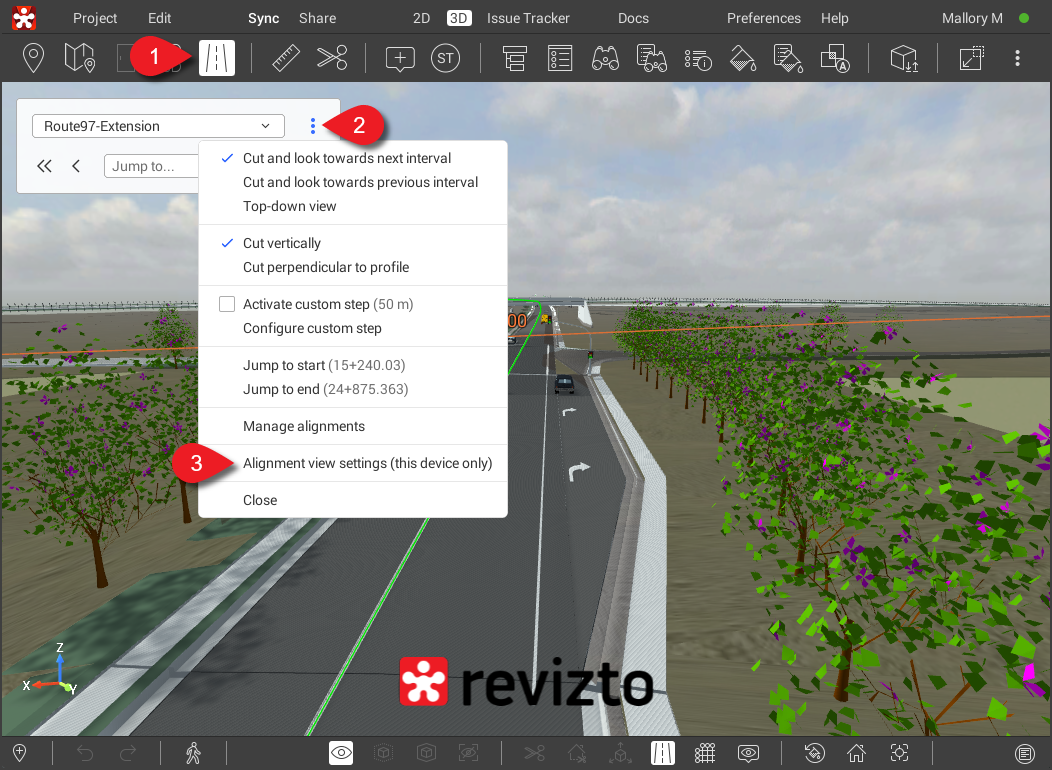

1. ツールバーの［線形ナビゲーション］をクリックして、線形ナビゲーション画面を開きます。
2. ［さらに表示］をクリックします。

3. ［線形の測点抽出の表示設定］をクリックします。



4. 変更する設定の横にあるチェックボックスをオンにします。
5. ［線形の測点抽出の表示設定］ウィンドウを閉じます。 表示設定がすぐに変更されます。

1. ［線形の測点抽出の管理］メニューに移動します。
2. 線形のリストの右上にある［アクション］をクリックします。
3. ［LandXMLをインポート］を選択します。
4. インポートするLandXMLファイルをデバイス上で選択します。
5. ［LandXMLをインポート］ウィンドウで、新しい線形のデフォルト設定を選択します。
6. ［適用］をクリックします。

LandXMLファイルが、新しい線形の情報（または既存の線形の更新）として追加されます。

1. ［編集］メニューを開きます。
2. ［線形の測点抽出の管理］をクリックします。
   • ［プロジェクト プロパティ］を開き、［線形の測点抽出］の横にある［編集］をクリックすることもできます。
3. ［LandXMLをインポート］をクリックします。
4. インポートするLandXMLファイルをデバイス上で選択します。
5. ［LandXMLをインポート］ウィンドウで、新しい線形のデフォルト設定を選択します。
6. ［適用］をクリックします。
