生成二维码 关注
Revizto 允许您创建二维码,以将数字模型与实际施工现场关联。 二维码可用于为安装提供上下文信息、关联到问题追踪器中的问题,以及突出显示 MEP 系统以简化生产流程。
您可以从对象或问题生成二维码。 目前,在桌面版 Revizto 应用程序(版本 5.14 及更高版本)中,可以在云项目或共享位置项目中创建二维码。
从对象生成二维码
二维码可以提供一个或一组对象的链接。
从单个对象生成二维码
您可以生成提供一个对象链接的二维码。
要从一个对象生成二维码:
-
在“3D 视图”、“选择项检查器”或“对象树”中,选择要链接到二维码的对象。
在对象树中选择父对象会在 3D 视图中突出显示所有子对象,但二维码仅链接到父对象。
- 在 3D 视图中右键单击,然后单击“生成二维码”。
- 可以打开“选择项检查器”中的“更多”
菜单,或者打开“对象树”窗格,然后单击“生成二维码”。
- 可以打开“选择项检查器”中的“更多”
- 选择二维码选项。
- 单击“保存到 PDF”。
从多个对象生成二维码
您可以生成多个二维码,每个二维码都提供一个对象的链接。
要从多个对象生成二维码:
- 在“3D 视图”中按住 Ctrl 并单击以选择对象,或通过“选择项检查器”或“对象树”中的复选框进行选择。
- 在 3D 视图中右键单击,然后单击“生成二维码”。
- 可以打开“选择项检查器”中的“更多”
菜单,或者打开“对象树”窗格,然后单击“生成二维码”。
- 可以打开“选择项检查器”中的“更多”
- 选择二维码选项。
- 单击“将 <数字> 个二维码保存到 PDF”。
从问题生成二维码
二维码可以提供问题的链接,以帮助在现场跟踪问题。
从单个问题生成二维码
您可以生成提供一个问题链接的二维码。
要从一个问题生成二维码:

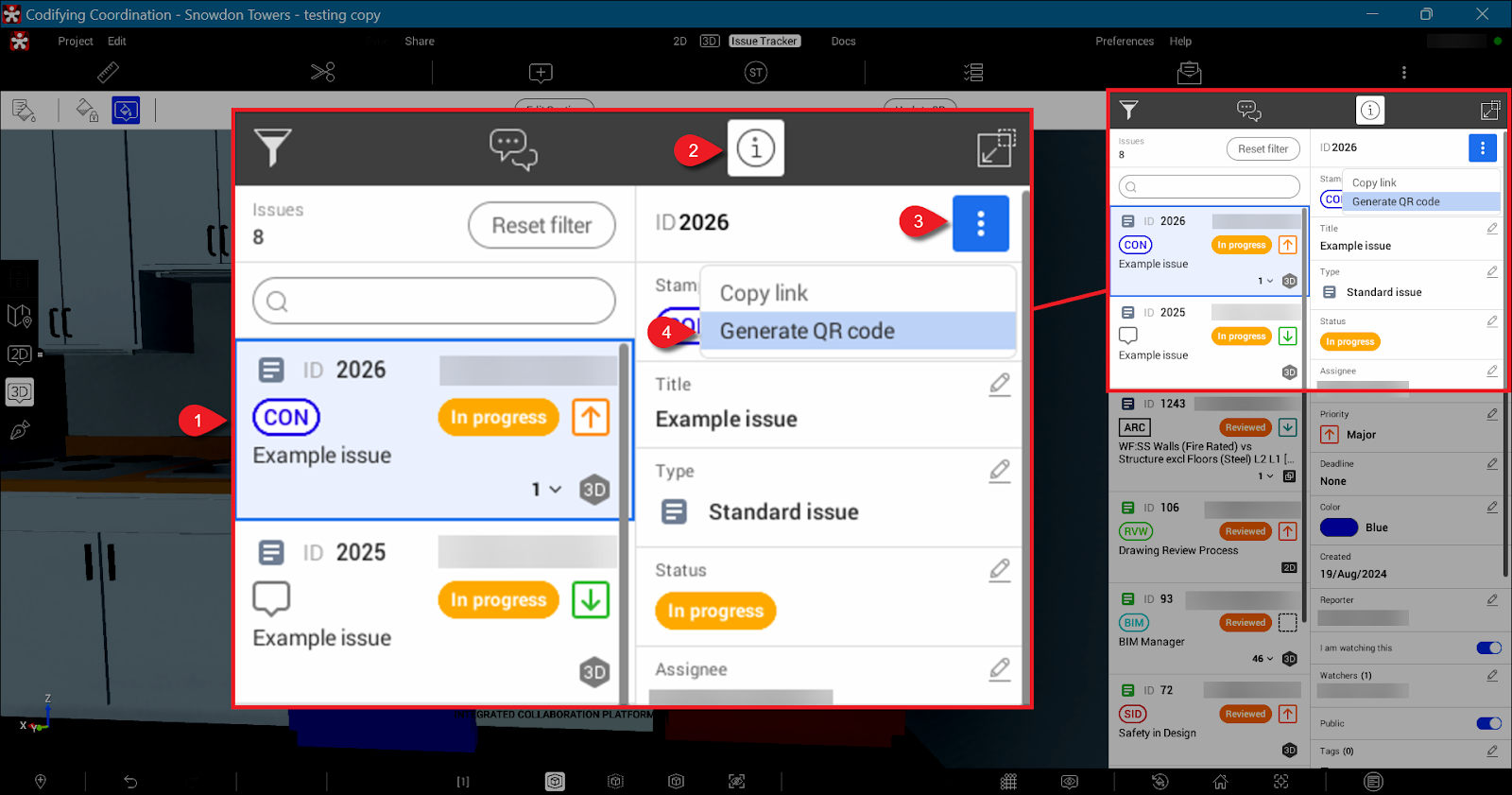

- 选择问题。
- 打开问题的“信息”窗格。
- 单击“操作
”。
- 单击“生成二维码”。
- 选择二维码选项。
- 单击“保存到 PDF”。
从多个问题生成二维码
您可以生成多个二维码,每个二维码都提供一个问题的链接。
要从多个问题生成二维码:

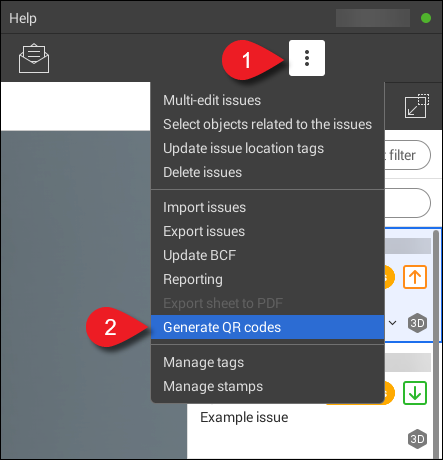

- 打开屏幕右上角的“更多”
菜单。
- 单击“生成二维码”。

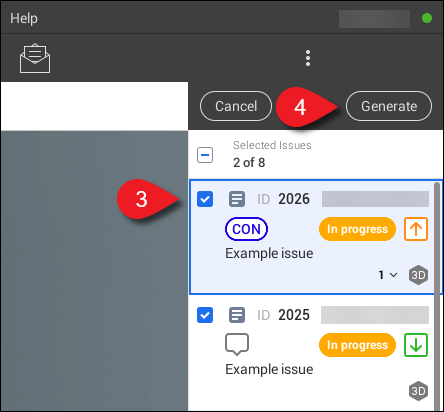

- 选择要生成二维码的问题。
- 单击“生成”。
- 选择二维码选项。
- 单击“将 <数字> 个二维码保存到 PDF”。
二维码选项
二维码选项决定了二维码的打印格式,以及读取二维码时对象的呈现方式。
| 选项 | 选项描述 |
| 输出格式 |
二维码的 PDF 格式。
具体的打印格式选项取决于所使用的打印机。 |
|
对象视点 (从对象生成二维码时可用) |
读取二维码后,Revizto 应用中的相机视图。
|
|
读取二维码后选择对象 (从对象生成二维码时可用) |
Revizto 应用将以选定对象的状态打开。 |
| 读取二维码后打开对象属性 (从对象生成二维码时可用) |
读取二维码后,Revizto 应用将以显示对象属性窗格的方式打开。 仅当选中“读取二维码后选择对象”复选框时,此选项才可用。 |
注意:您也可以通过单击“复制链接”按钮并将链接粘贴到您想要共享的位置来共享二维码链接。 这适用于从单个对象生成的二维码。
二维码输出
Revizto 可生成两种格式的二维码:A4 和贴纸格式。 每种格式显示的字段如下:
| 字段 | 描述 | 格式 |
| <对象名称> | 链接的对象。 贴纸最多可显示对象名称的 35 个字符。 |
A4 贴纸 |
| 问题 ID | 问题 ID 号。 | A4 |
| ID | 问题 ID 号。 | 贴纸 |
| 相关对象 | 问题的相关对象。 仅当问题只有一个相关对象时才显示。 | A4 |
| 图章 | 问题的图章。 | A4 贴纸 |
| 项目 | 项目的名称。 | A4 |
| 源文件 | 对象的源文件。 | A4 |
| 类型 | 对象类型。 | A4 |
| 标高 | 对象或问题所在的标高。 | A4 贴纸 |
| 房间 | 对象或问题所在的房间。 | A4 贴纸 |
| 空间 | 对象或问题所在的空间。 | A4 |
| 分区 | 对象或问题所在的分区。 | A4 |
| 区域 | 对象或问题所在的区域。 | A4 |
| 轴网交点 | 对象或问题最近的轴网交点。 | A4 |
| A4 格式 |

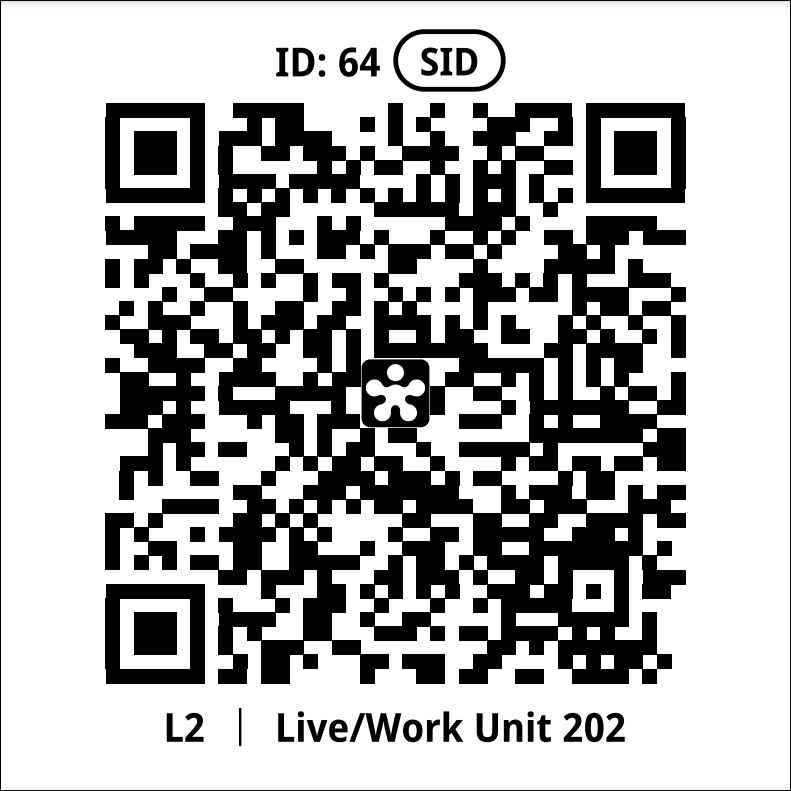

贴纸格式 |
在 Revizto 中使用二维码
扫描 Revizto 二维码将自动在您的移动设备上打开 Revizto Site 或适用于平板电脑的 Revizto 应用程序。 如果二维码链接到一个对象,将根据生成二维码时选择的设置显示该对象。
您的移动设备上必须安装 Revizto Site 或适用于平板电脑的 Revizto 应用程序。 如果设备上未安装任何一项,在读取 Revizto 二维码时,您将重定向到下载页面。
