管理场景和模型 关注
场景是在单次发布操作中从第三方建模工具发布到 Revizto 的数据集。 场景可以包含模型、关联图纸和视点。
模型是从单个第三方文件生成的一组 3D 对象及其属性。
术语“模型”在 Revizto 5.5 中取代了“链接”。
视频教程:
另请参阅:
调整模型的大小和位置
您可以调整模型的大小和位置,使其与 3D 模型的其他部分对齐。 这些更改会应用于场景中的所有模型。
要调整模型的大小和位置:
- 在 Revizto 应用程序中,打开一个项目。
- 在应用程序窗口顶部,单击“3D”。
- 在顶部工具栏,单击“对象树”
。
- 右键单击包含模型的场景,然后单击“转换场景”。
-
编辑场景设置并单击“确定”。
具体的设置取决于创建模型的建模工具。
设置 说明 单位 计量单位。
某些模型文件类型存储的距离不带计量单位,因此需要指定单位。
坐标系统 将模型与 Revizto 坐标原点对齐的方法。
建议为项目中的所有模型选择同一个值。 这可以最大限度地减少手动调整的需要。
原点 模型偏移量。
指定用于移动原点的向量。
旋转 模型旋转。
指定一个点、一个向量和一个角度。 模型围绕该点旋转。 该向量用于设置旋转轴的方向。
比例 模型大小乘数。
在保持原点不变的情况下更改模型大小。
查看场景和模型
您可以查看项目中可用的场景和模型,以及其中哪些已加载。
在“加载/卸载模型”中查看场景和模型
此方法允许您在单个表中查看重要的场景和模型属性。
要查看场景和模型:
- 在 Revizto 应用程序中,打开一个项目。
- 在应用程序窗口顶部,单击“3D”。
-
在顶部工具栏,单击“加载/卸载模型”
。
这将打开一个列表,其中一级对象是场景,二级对象是模型。 左侧列中的复选框显示哪些对象已加载。
该列表包含以下列:
- 场景/模型名称。 Revizto 中的场景或模型名称。
- 大小。 场景或模型的大小。
- 最后发布日期。 场景或模型最后从建模工具或文件更新的日期。
- 最后发布者。 最后更新场景或模型的用户,或安排最后更新的用户。
- 上次同步日期。 场景或模型与数据存储同步的日期。
- 上次同步者。 上次同步场景或模型的用户。
- 原始名称。 源建模工具中的场景或模型名称,或源文件名。
- 坐标系统。 将场景及其所有模型与 Revizto 坐标原点对齐的方法。
- 转换。 在 Revizto 中对场景或模型位置所做的调整。
- Revizto 版本。 用于上次更新场景或模型的 Revizto 版本。
- 模型 ID。 唯一的模型 ID。 Revizto 使用它与源模型建立映射。
您可以通过拖动来更改列的顺序。
在对象树中查看场景和模型
要查看模型:
- 在 Revizto 应用程序中,打开一个项目。
- 在应用程序窗口顶部,单击“3D”。
-
在顶部工具栏,单击“对象树”
。

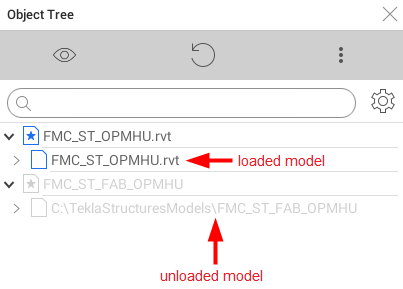

对象树的第一级包含场景,第二级包含模型。 已加载的模型以黑色显示。 已卸载的模型以灰色显示。
重命名场景和模型
拥有“添加新 3D 模型”权限的 Revizto 用户可以重命名自己导入的场景和模型。 拥有“管理所有 3D 模型”权限的 Revizto 用户可以重命名任何场景和模型。
要重命名场景或模型:
- 在 Revizto 应用程序中,打开一个项目。
- 在窗口顶部,转到“编辑 > 模型管理”。
- 执行以下操作之一:
- 选择场景或模型,然后在工具栏上单击“重命名”
。
- 右键单击场景或模型,然后单击“重命名”。
- 选择场景或模型,然后在工具栏上单击“重命名”
- 输入新名称并单击“确定”。
删除场景和模型
拥有“添加新 3D 模型”权限的 Revizto 用户可以删除自己导入的场景和模型。 拥有“管理所有 3D 模型”权限的 Revizto 用户可以删除任何场景和模型。
如果模型以不正确的设置添加到项目中,您可能需要将其删除。 例如,如果意外创建了一个副本,可以将其删除。
如果要提升大型项目的性能,请考虑卸载部分模型而不是将其删除。 有关更多信息,请参阅加载/卸载模型。
删除场景或模型时,以下规则适用:
- 与模型一起发布到 Revizto 的图纸不会被删除。
- 与模型坐标关联的图纸和问题会被关联到 Revizto 坐标。
- 删除场景会删除其所有模型。
要删除场景和模型:
- 在 Revizto 应用程序中,打开一个项目。
- 在窗口顶部,转到“编辑 > 模型管理”。
- 选中要删除的场景和模型旁边的复选框。
- 执行以下操作之一:
- 在工具栏上,单击“删除”
。
- 右键单击任一选定模型,然后单击“删除”。
- 在工具栏上,单击“删除”
-
确认删除。
请注意,已删除的模型可能会在下次计划发布期间再次添加到项目中。
加载/卸载模型
您可以随时加载或卸载模型。 卸载当前不需要的模型可提升设备性能,并提供今天工作所需的模型部分的清晰视图。
在“加载/卸载模型”中加载/卸载模型
要加载或卸载模型:
- 在 Revizto 应用程序中,打开一个项目。
- 在应用程序窗口顶部,单击“3D”。
- 在顶部工具栏,单击“加载/卸载模型”
。
- 执行以下操作之一:
- 在左侧列中,选中或清除复选框。
- 在顶部的“预定义集”字段中,选择一个预定义模型集。
- 单击“应用”。
在对象树中加载/卸载模型
要加载/卸载模型:
- 在 Revizto 应用程序中,打开一个项目。
- 在应用程序窗口顶部,单击“3D”。
- 在顶部工具栏,单击“对象树”
。
- 选择场景和模型。
- 执行以下操作之一:
- 右键单击任一选定模型。
- 在“对象树”窗格顶部,单击“更多”
。
- 执行以下任一操作:
- 要加载选定的模型,请单击“加载模型”。
- 要卸载选定的模型,请单击“卸载模型”。
- 要卸载除选定模型之外的所有模型,请单击“卸载其他模型”。
加载和卸载链接(视频)
此视频介绍了加载/卸载模型功能。 它展示了如何:
- 加载和卸载单个模型以节省设备资源。
- 管理要加载的预定义模型集。
