管理图表 关注
图表是仪表板的组成部分,是分析 Revizto 项目数据的便捷方式。 您可以通过图表设置指定数据的显示方式和内容。
必需权限
所有项目成员都可以管理其拥有的仪表板中的图表。
管理非您所有的仪表板中的图表需要项目管理员访问权限。 如果无法管理图表,请联系项目管理员或许可证管理员。
您可以在 Revizto Workspace 的“项目团队”选项卡中,单击您角色名称旁边的“查看项目角色”或“设置项目角色”来查看您的访问权限。 有关更多信息,请参阅管理项目角色。
- 要管理所有项目仪表板中的图表,您需要:
- “管理访问”权限
- 要管理与您共享的所有跨项目仪表板(以及项目仪表板)中的图表,您需要:
- 许可证管理员项目角色
访问图表
在 Revizto Workspace 中,通过仪表板访问图表。
要访问图表:
- 登录 ws.revizto.com。
- 如果您是多个许可证的成员,请确保选择正确的许可证。

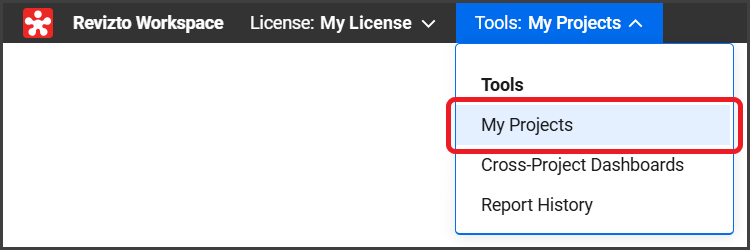

- 打开“工具”下拉菜单,然后在“工具”下选择“我的项目”。
- 打开所需的项目。

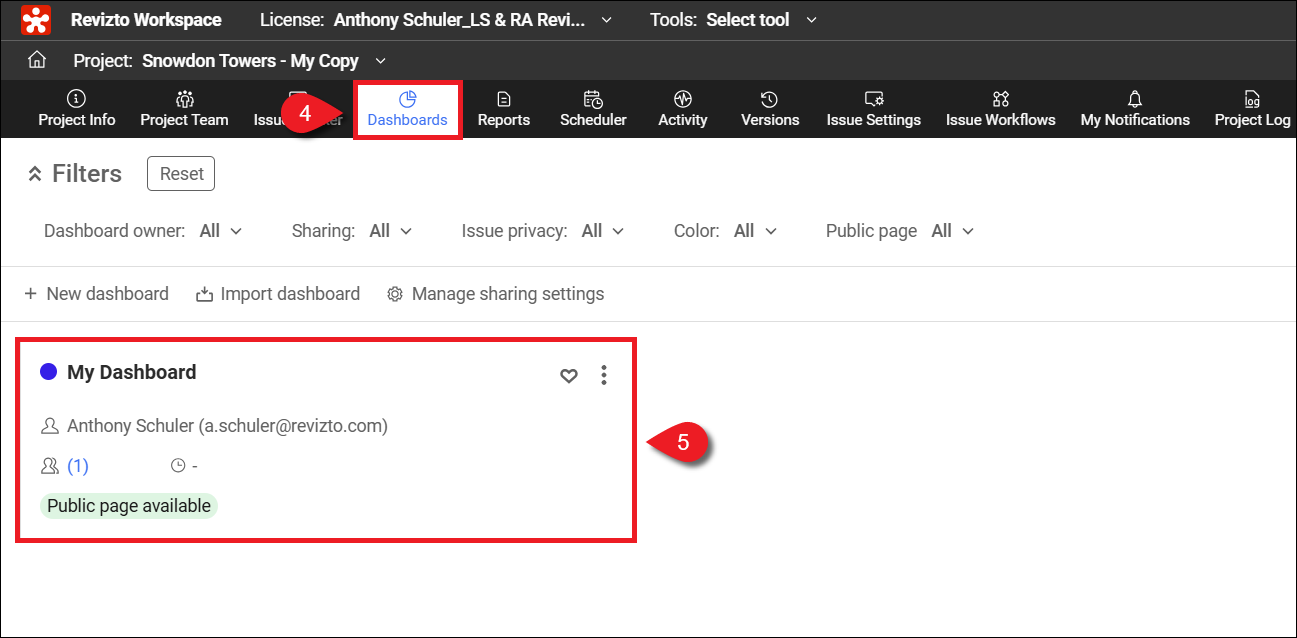

- 单击项目工具栏上的“仪表板”。
-
打开所需的仪表板以查看关联的图表。
创建图表
可以在仪表板页面中向仪表板添加图表。 您可以创建新图表,或将现有图表复制为模板。
要编辑或更改现有图表,请参阅配置图表。
要创建新图表:

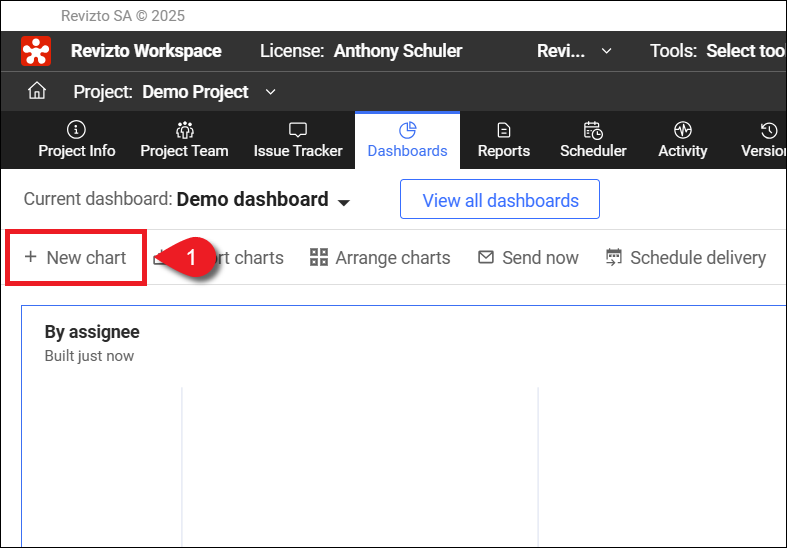

- 按照“访问图表”中的说明导航到仪表板页面,然后单击“+ 新建图表”。
- 输入所需的图表设置,然后单击右下角的“保存”。 有关图表设置的更多信息,请参阅图表类型和设置。
要复制图表:

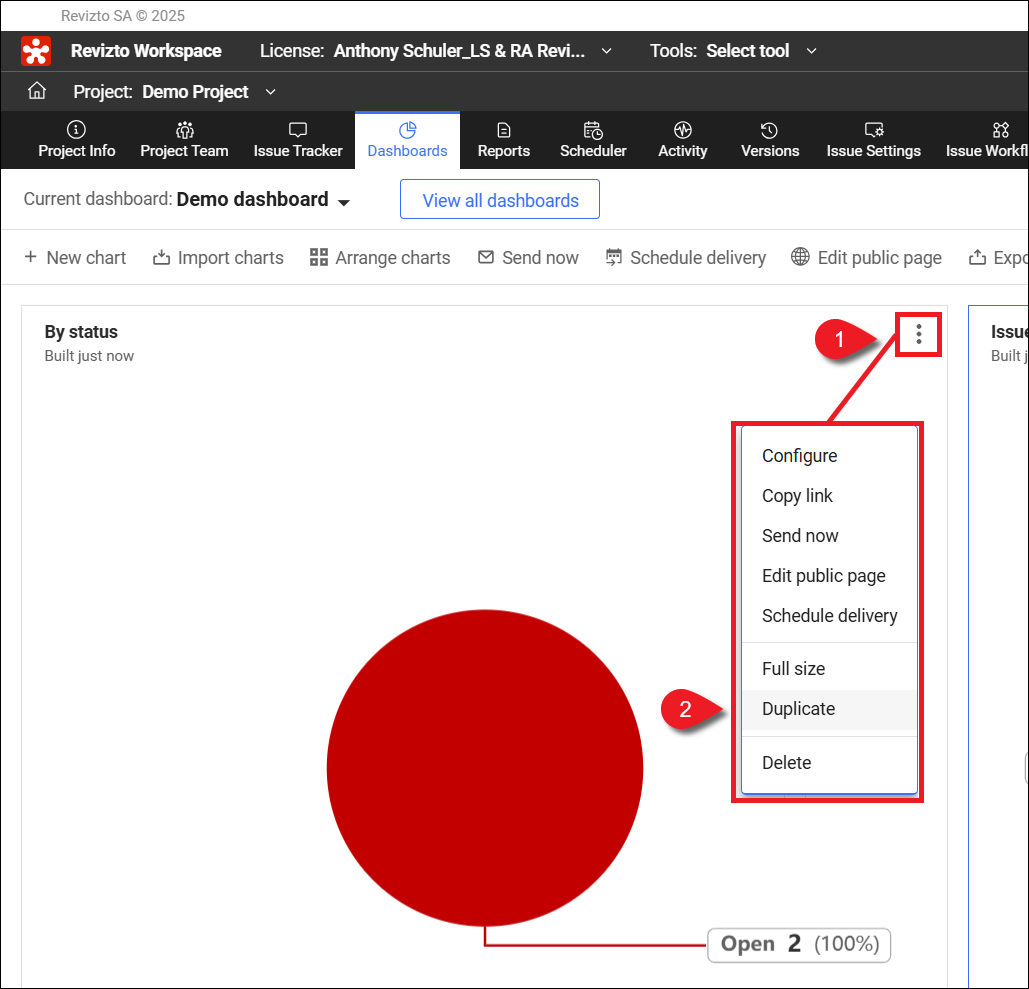

- 按照“访问图表”中的说明导航到仪表板页面,然后打开要复制的图表的“操作”
菜单。
- 要从其他仪表板导入图表,请参阅导入图表。
- 在操作菜单中单击“复制”。 该图表会立即被复制,并添加到仪表板底部。
- 复制的图表会添加到仪表板末尾,并可按照配置图表中的说明进行编辑。
导入图表
您可以从同一许可证下您有权访问的项目中快速导入图表。 导入的图表可用作模板,以标准化所有项目的报告!
要导入图表:

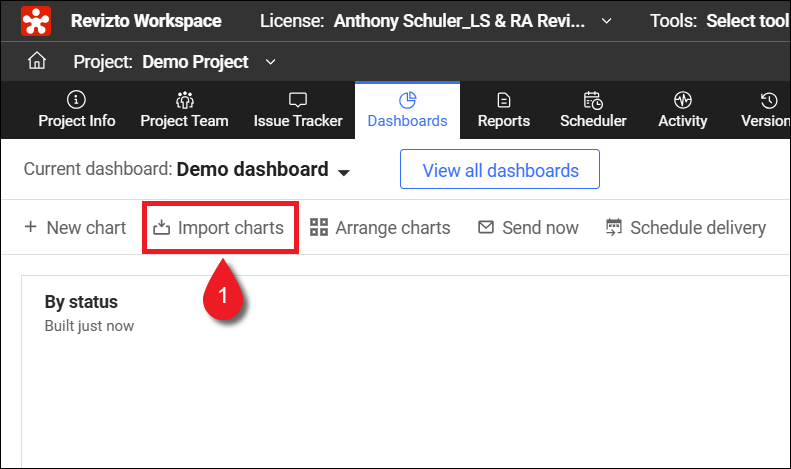

- 按照“访问图表”中的说明导航到仪表板页面,然后单击“导入图表”。
- 选择要导入的图表的源项目,然后单击右下角的“下一步”。
- 选择要导入的图表的仪表板,然后单击右下角的“下一步”。
- 选择要导入的图表,或选择“所有图表”,然后单击“导入”。
- 您将进入确认屏幕,现在可以单击“关闭”。
- 导入的图表会添加到仪表板末尾,并可按照配置图表中的说明进行编辑。
配置图表
您可以通过图表配置更改或编辑图表。
要配置图表:

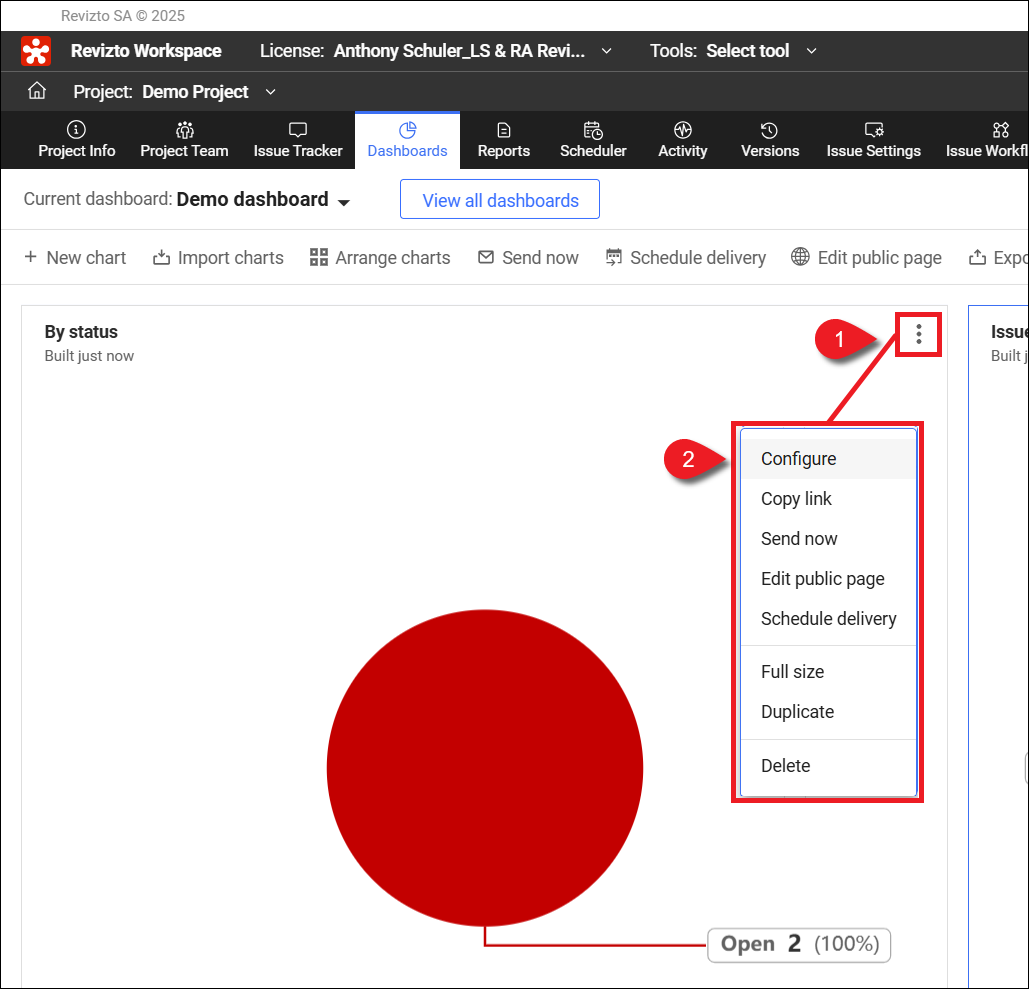

- 按照“访问图表”中的说明导航到仪表板页面,然后打开要编辑的图表的“操作”
菜单。
- 在操作菜单中单击“配置”。 这将打开“图表设置”页面。
- 输入所需的图表设置,然后单击右下角的“保存”。 有关图表设置的更多信息,请参阅图表类型和设置。
删除图表
要删除图表:

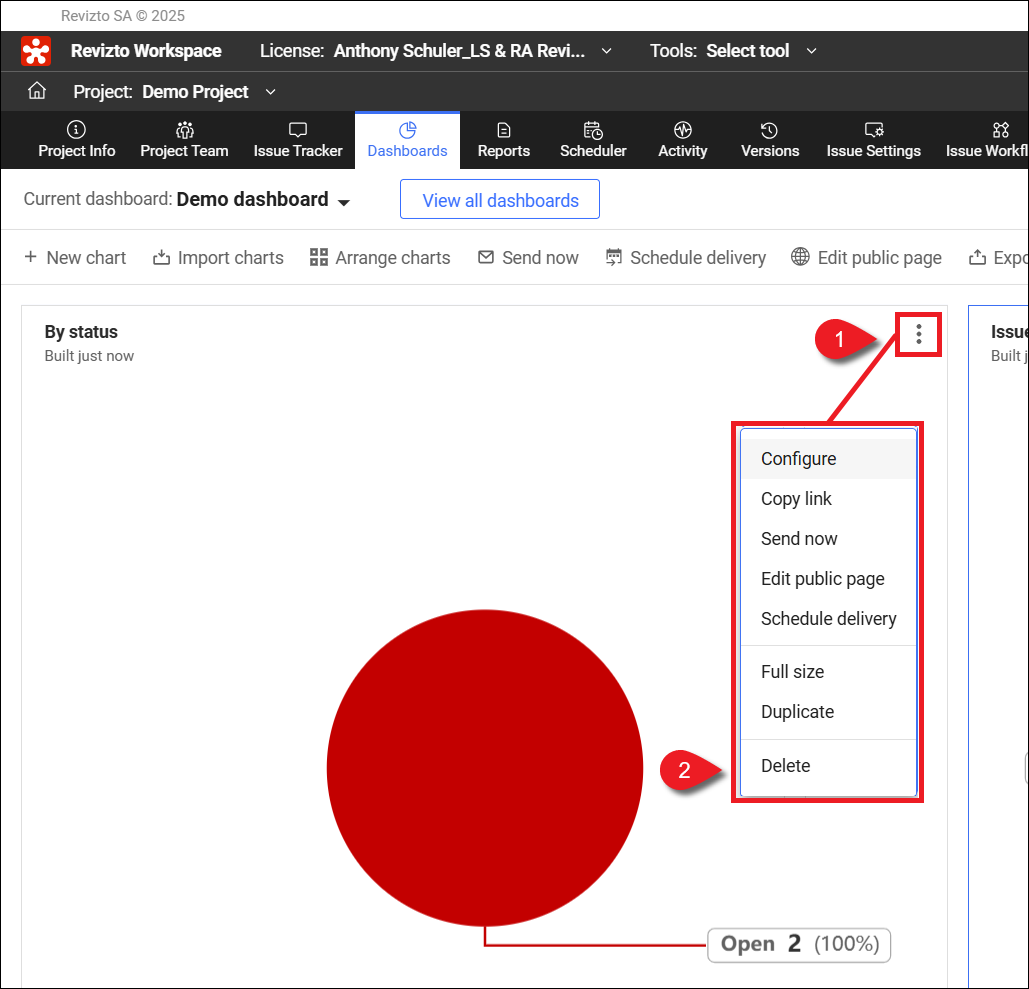

- 按照“访问图表”中的说明导航到仪表板页面,然后打开要删除的图表的“操作”
菜单。
- 在操作菜单中单击“删除”。
- 在确认窗口中单击“删除”。 这将立即从仪表板中移除该图表。
排列图表
您可以根据需求在仪表板上排列图表位置。 之前的例子包括将关键数据放在顶部、按施工阶段组织或按行业组织。
要排列图表:

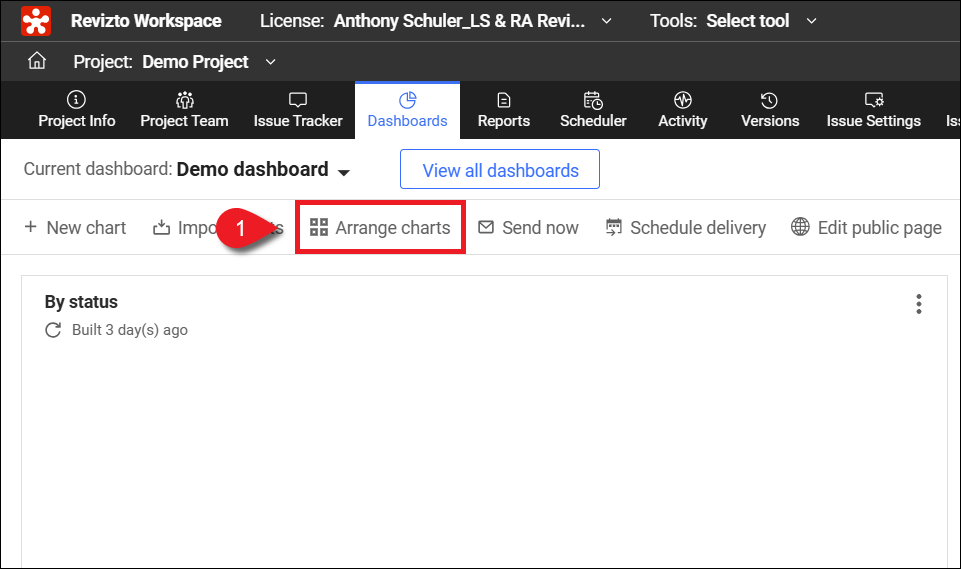

- 按照“访问图表”中的说明导航到仪表板页面,然后单击“排列图表”。

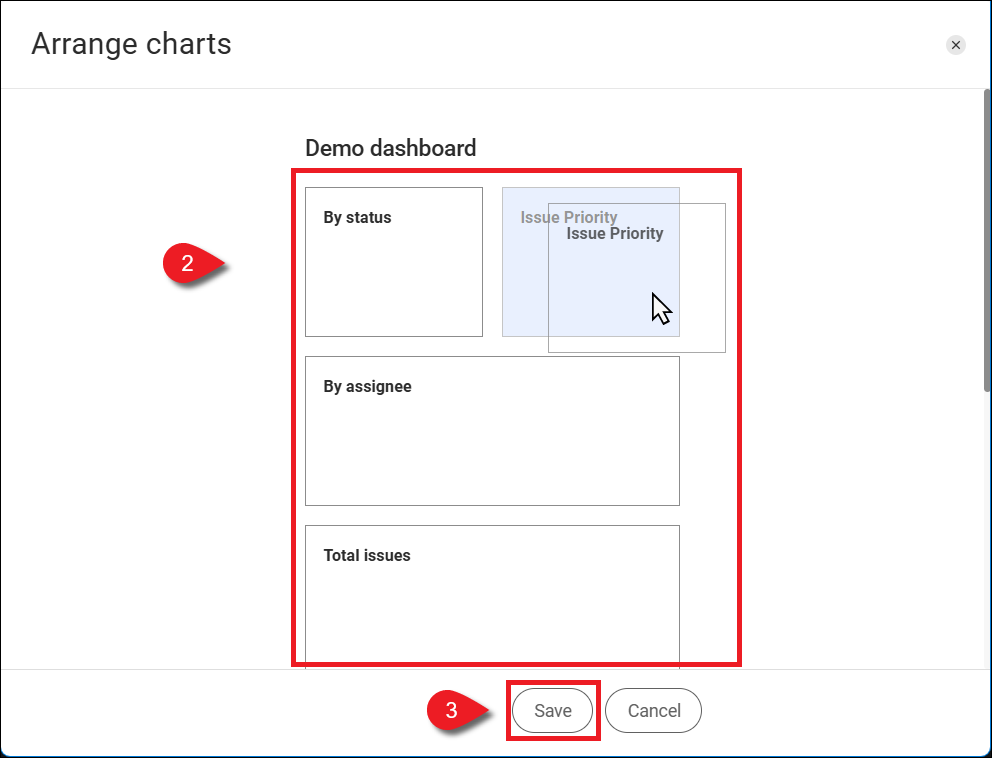

- “排列图表”页面将按当前的排列方式显示图表卡片。 单击并拖动图表卡片以根据需要调整仪表板。
- 单击“保存”。
共享图表
您可以通过电子邮件、链接或创建公共图表页面来与项目成员和其他利益相关者共享项目图表。 有关共享完整仪表板的说明,请参阅共享公共仪表板。
要通过链接与项目成员共享图表:
- 按照“访问图表”中的说明导航到仪表板页面,然后打开要共享的图表的“操作”
菜单。
- 单击“复制链接”,然后在您偏好的沟通渠道中粘贴(Ctrl+V 或 Command+V)进行共享。
通过链接共享的图表仅供项目成员访问。 非项目成员将收到 404 错误消息。

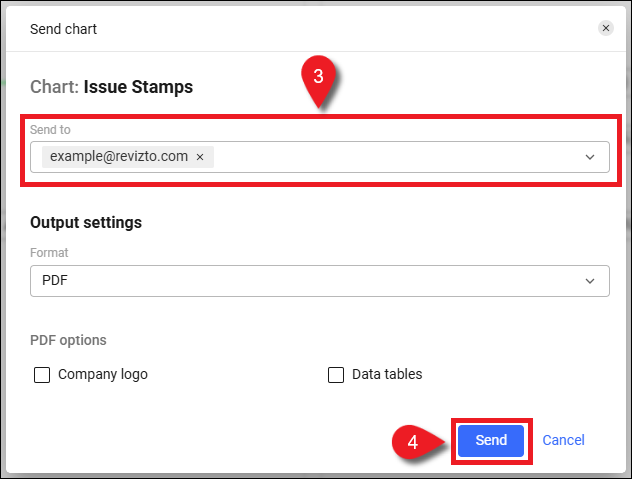

要通过电子邮件共享图表:
- 按照“访问图表”中的说明导航到仪表板页面,然后打开要共享的图表的“操作”
菜单。
- 单击“立即发送”。
- 在“发送到”选择框中选择项目成员,或输入外部收件人的电子邮件地址。
- 单击“发送”。
要计划重复发送电子邮件:
- 按照“访问图表”中的说明导航到仪表板页面,然后打开要共享的图表的“操作”
菜单。
- 单击“计划传送”。

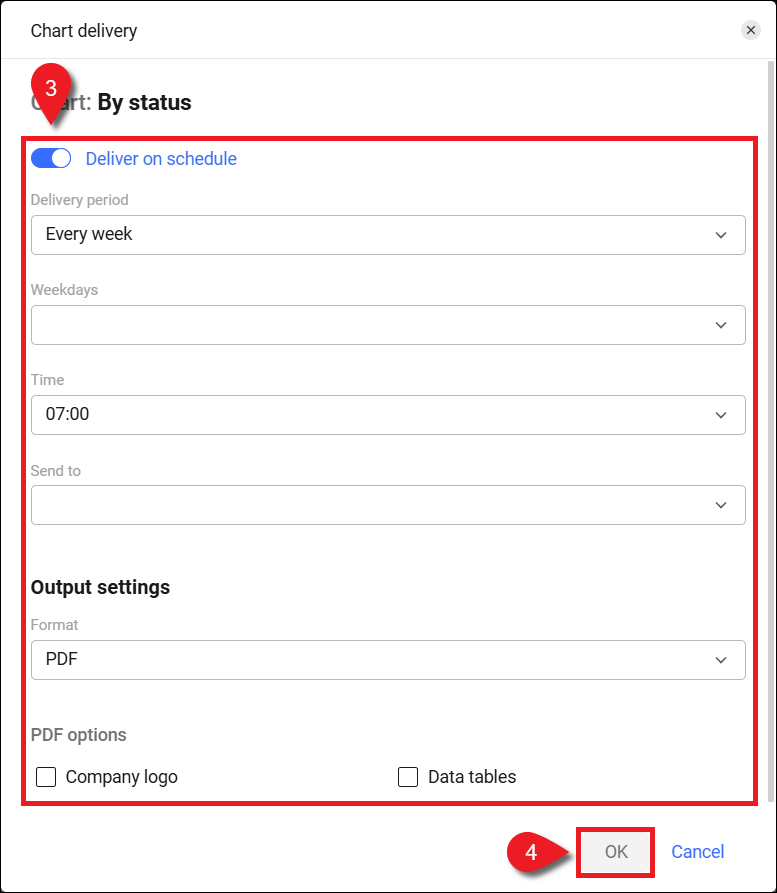

- 切换“按计划传送”,然后输入传送设置。 您可以在“发送到”选择框中选择项目成员,或输入外部收件人的电子邮件地址。
- 单击“确定”。
公共页面可以与项目外部人员共享,并且无需 Revizto 访问权限即可打开。
要通过公共页面共享图表:

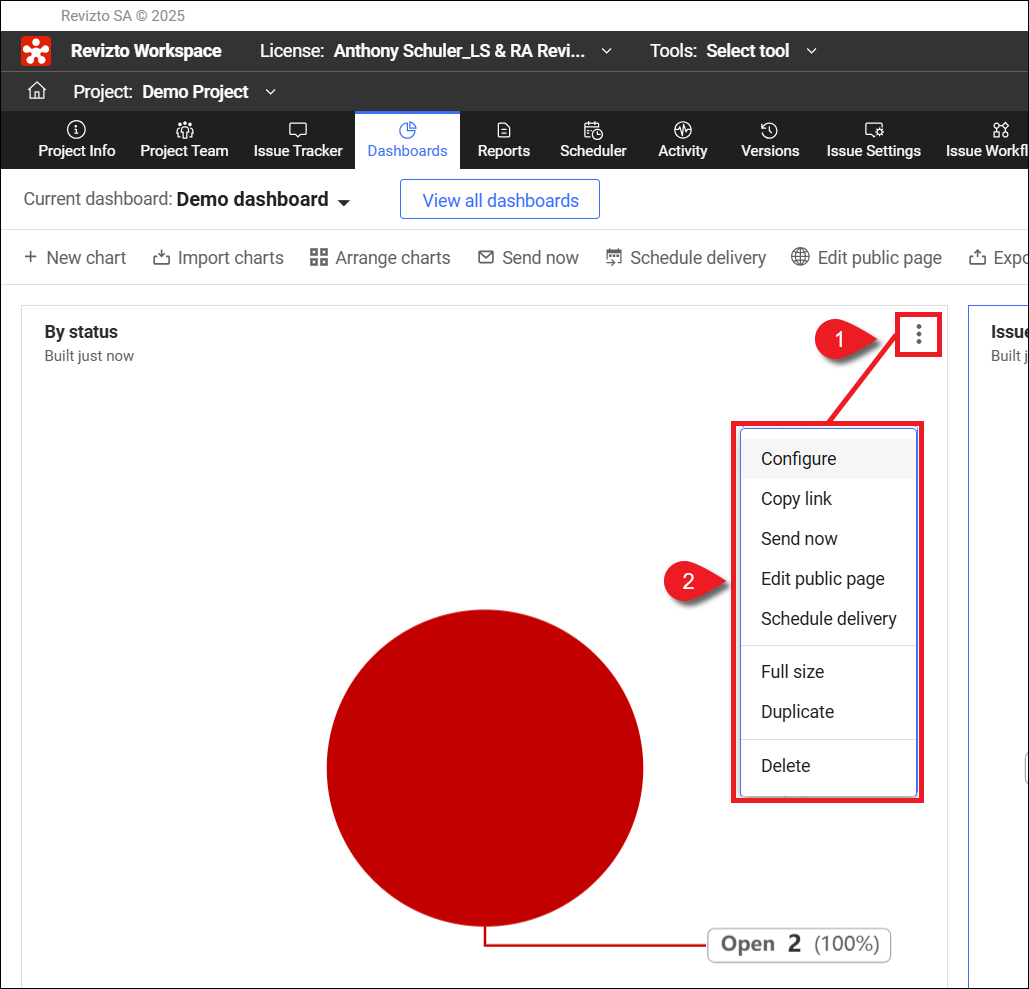

- 按照“访问图表”中的说明导航到仪表板页面,然后打开要共享的图表的“操作”
菜单。
- 单击“编辑公共页面”。
-

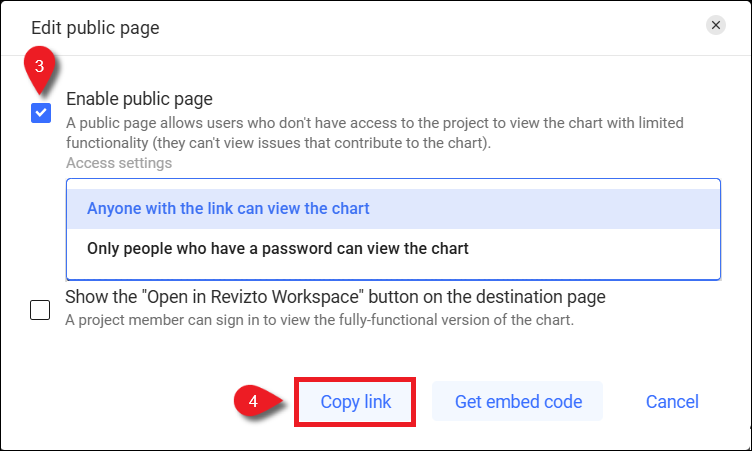

单击“启用公共页面”复选框,然后选择访问设置。
“在目标页面上显示‘在 Revizto Workspace 中打开’按钮”选项会在创建的页面上添加一个“登录”按钮。
- 单击“复制链接”,然后在您偏好的沟通渠道中粘贴(Ctrl+V 或 Command+V)进行共享。
图表类型和设置
Revizto 具有多种图表类型,这些类型决定了数据的显示方式。 所有图表都具有以下设置:
| 设置 | 描述 |
| 名称 | 图表的名称。 此字段为必填项。 |
| 图表类型 | 根据以下图表类型确定数据的显示方式:饼图、圆环图、条形图、状态流程图、时间表、树状图和气泡图。 |
| 图表大小 |
决定图表在仪表板上的显示方式。
|
| 图表数据 |
此下拉菜单决定图表显示的数据类型。 您可以选择:“问题”或“碰撞”。 时间表可以同时显示两种类型的数据,但其他图表类型一次只能显示一种。 |
特定图表类型设置如下所示。

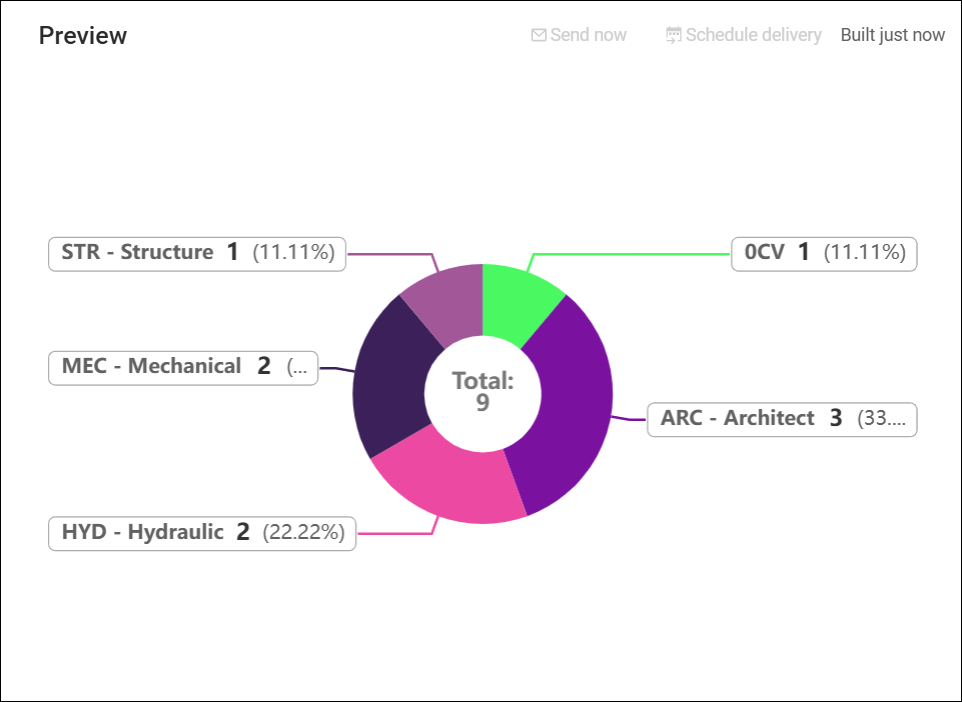

饼图和圆环图将数据显示为一个整体的各个部分,同时显示数值和百分比。
| 设置 | 描述 |
| “在图表数据表中显示零值”复选框 | 启用后,数据表将包括值为 0 且不在图表图形上的分组数据。 |
| 分组 | 按问题字段对数据进行分组。 饼图和圆环图可以有 2 个不同的分组。 |
| 排序 | 按“默认”、“升序”或“降序”值对数据进行排序。 |

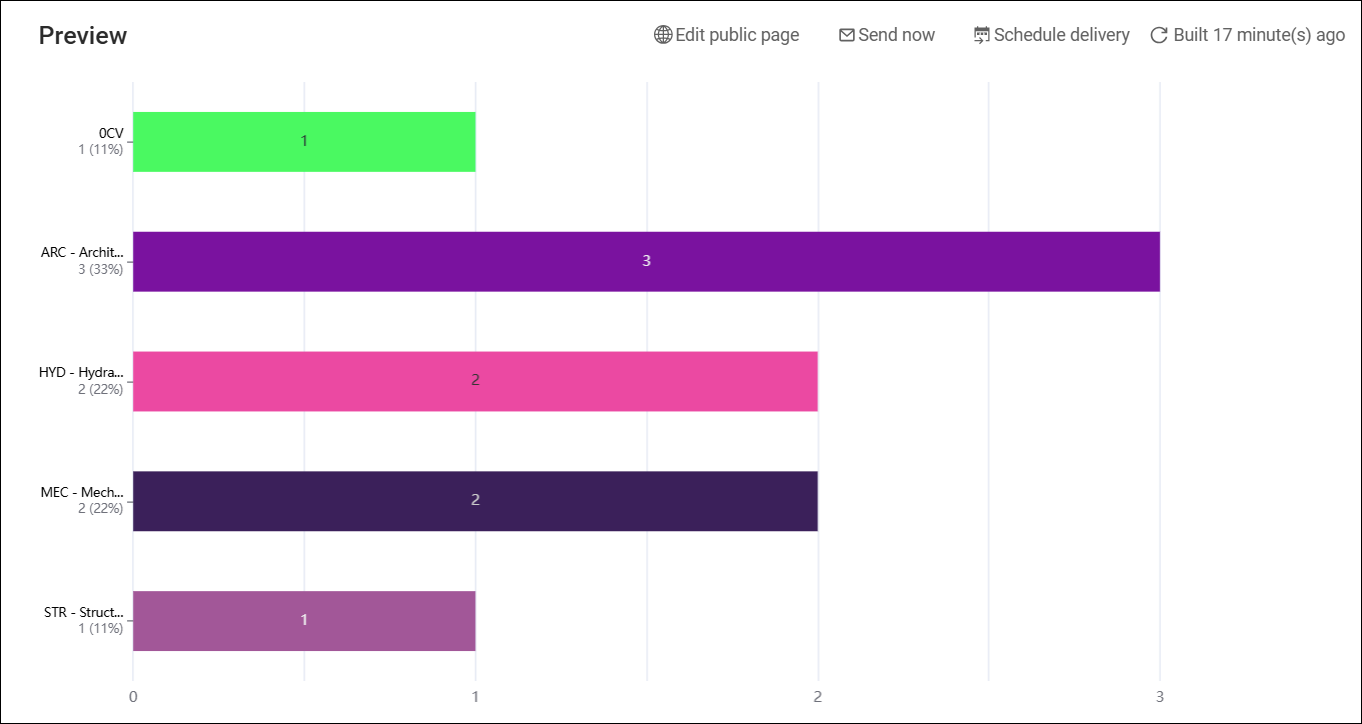

条形图以水平条显示数据,同时显示数值和百分比。
| 设置 | 描述 |
| “显示零值的条”复选框 | 启用后,数据表将包括值为 0 且不在图表图形上的分组数据。 |
| “使用单一颜色”复选框 | 启用后,条形图将使用单一选定颜色。 |
| 线条颜色 | 启用“使用单一颜色”时的条形图颜色。 |

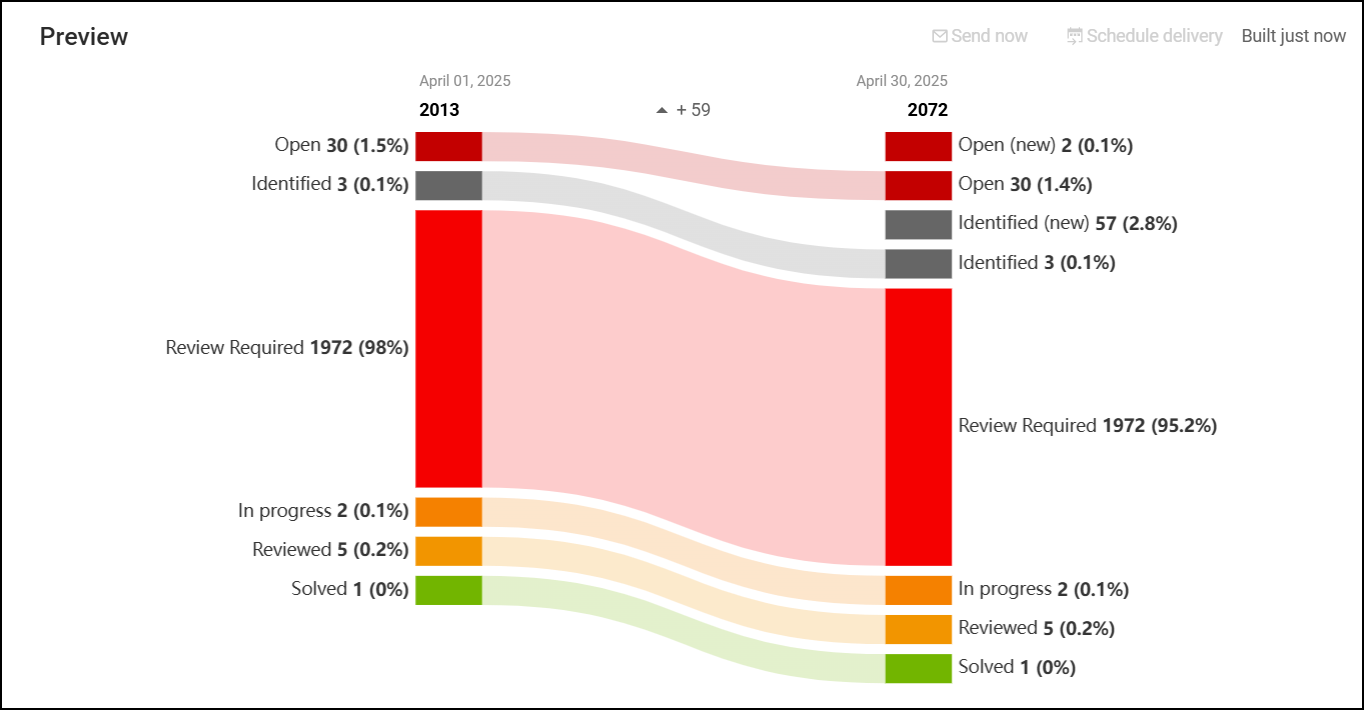

状态流程图显示一段时间内问题状态的变化。
| 时间段设置 | 描述 |
| 类型 | “类型”下拉菜单允许选择“预定义”或“自定义”时间段。 |
| 时间段 | 时间段下拉菜单显示“预定义”时间段。 选项包括:昨天、前一周、前一个月、今天、本周、本月。 |
| 开始时间 | 设置数据显示的开始时间。 它由 2 个字段组成:一个数字输入字段,以及一个可选“天前”、“周前”、“个月前”的下拉菜单。 此日期必须早于“结束时间”字段。 |
| 结束时间 | 设置数据显示的结束时间。 它由 2 个字段组成:一个数字输入字段,以及一个可选“今天”、“天前”、“周前”、“个月前”的下拉菜单。 此日期必须晚于“开始时间”字段。 |

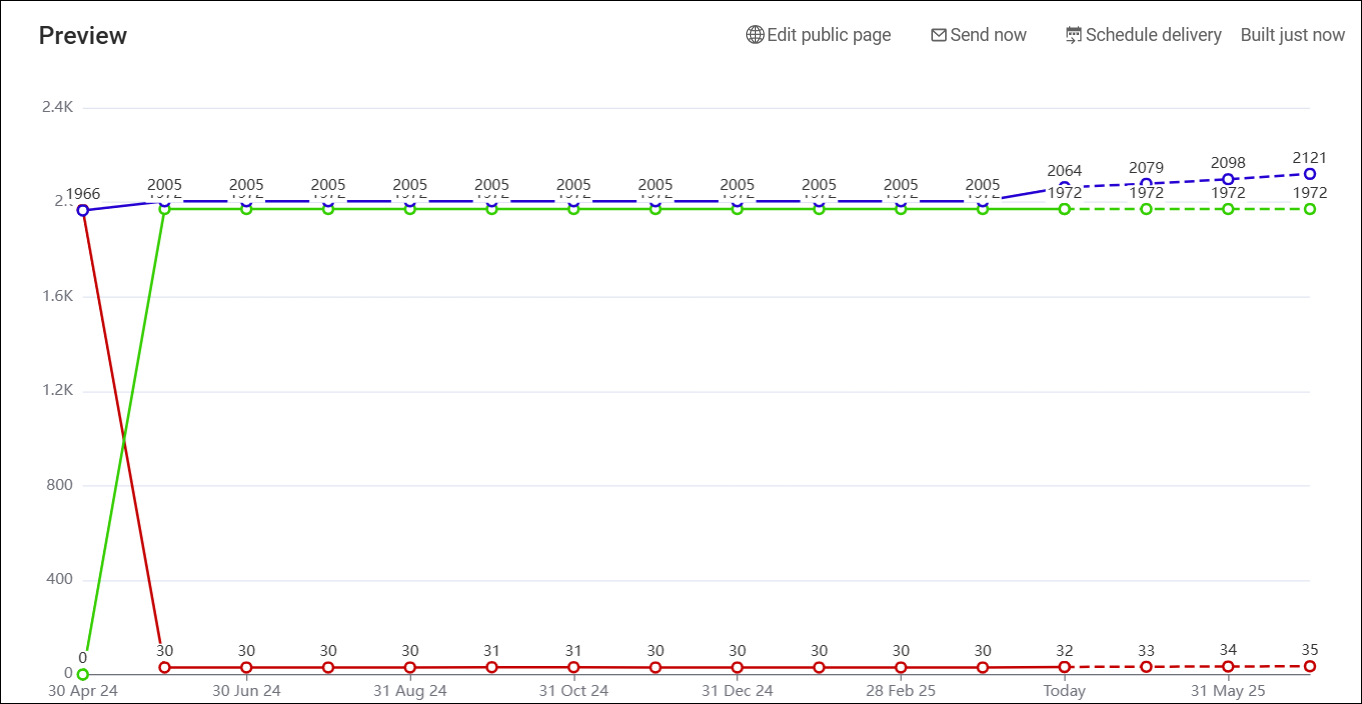

时间表显示随时间推移的问题数量,并可以基于当前数据预测未来趋势。 时间表还可以在同一图表上将问题数据和碰撞数据显示为不同的线条。
| 设置 | 描述 |
| 期间类型 | 此下拉菜单允许您选择显示数据的时间段。 可选择:过去 4 周、过去 8 周、过去 6 个月、前一年、过去 3 年。 |
| “显示预测”复选框 | 启用后,Revizto 将利用数据预测未来的图表趋势。 |
| 预测点数 | 此数字文本框决定 Revizto 预测未来图表趋势的时间范围。 |
| 线条设置 | 描述 |
| 标题 | 线条的标题。 |
| 线条颜色 | 线条的颜色。 |
| 线型 | 此下拉菜单决定了线条引用的数据。 您可以选择:“问题”和“碰撞”。 |

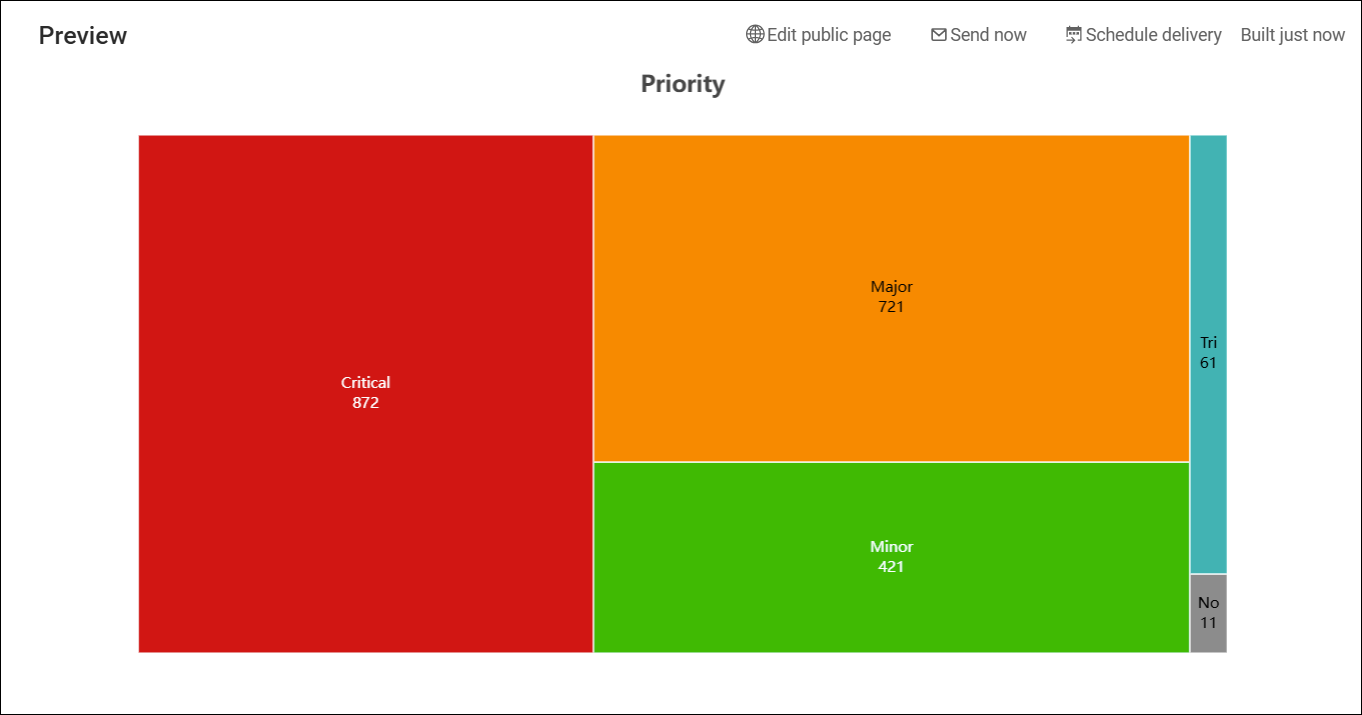

树状图按大小和层级可视化数据,有助于按不同的分组全面了解问题。
| 设置 | 描述 |
| 分组 | 按问题字段对数据进行分组。 树状图可以有 3 个不同的分组。 |

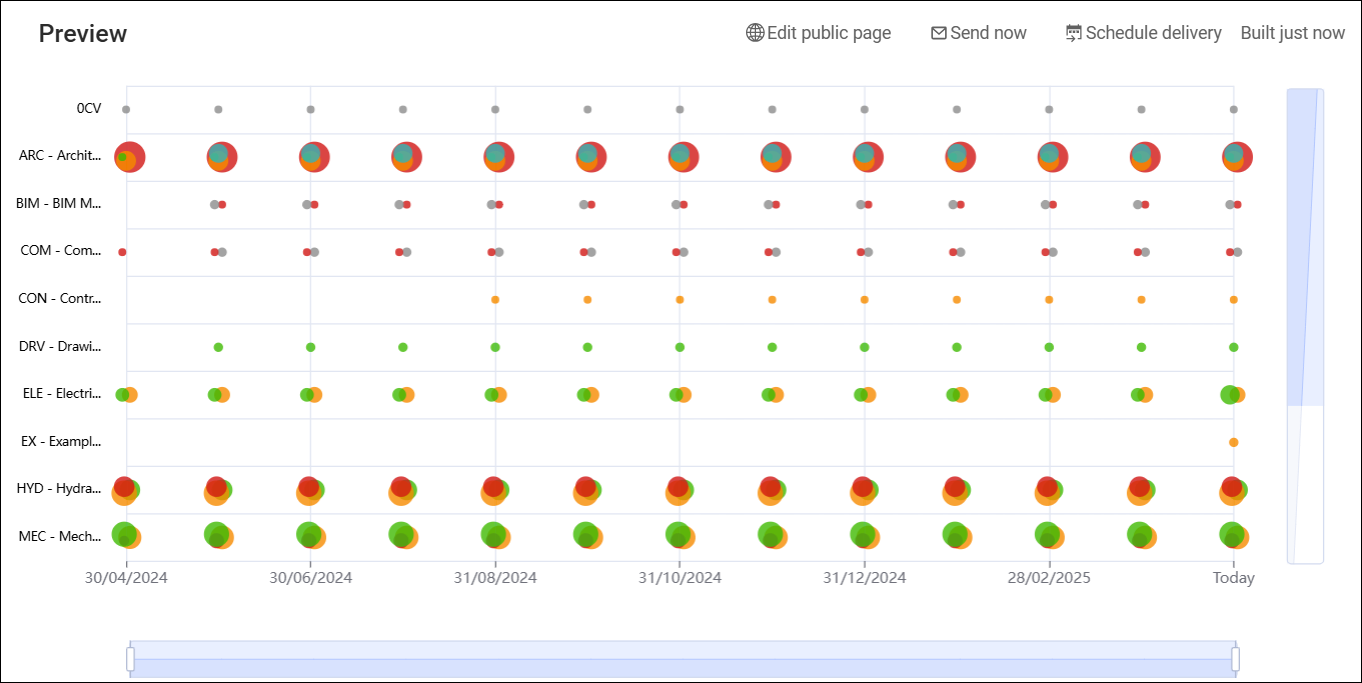

气泡图可随时间显示两组随时间变化的数据,其中数值数据通过气泡的大小来可视化。
| 设置 | 描述 |
| 期间类型 | 此下拉菜单允许您选择显示数据的时间段。 可选择:过去 4 周、过去 8 周、过去 6 个月、前一年、过去 3 年。 |
| 分组 | 按问题字段对数据进行分组。 气泡图可以有 2 个不同的分组。 |
图表筛选器
可以通过图表筛选条件筛选图表数据,以显示相关问题。
- 添加和移除图表筛选器
- 条件选项
添加和移除图表筛选器

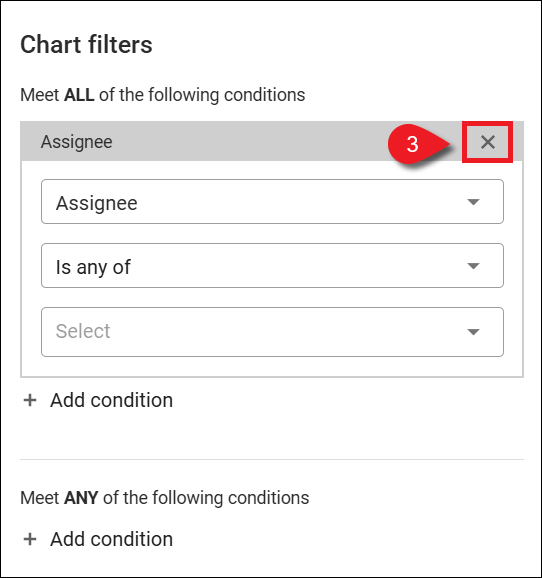

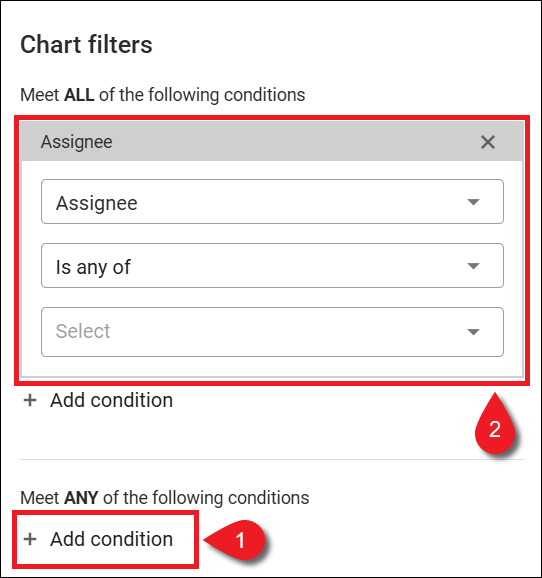

单击“+ 添加条件”并选择条件选项即可创建图表筛选器。 单击条件上的“X”可移除条件。
条件选项

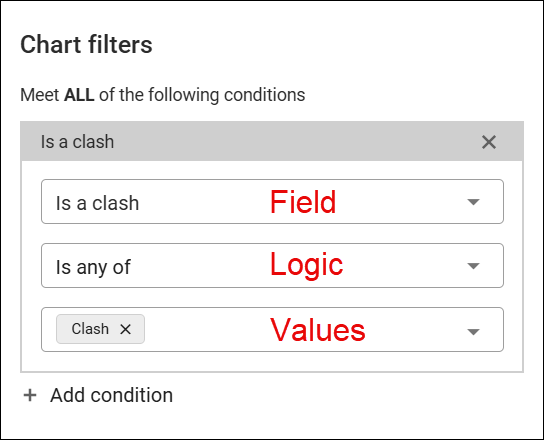

条件由字段、筛选逻辑和所选值构成。
可以单击“+ 添加条件”添加多个条件来生成图表筛选器。 筛选条件分为“满足以下所有条件”和“满足以下任一条件”,两者的选项相同。 图表筛选条件在添加后会立即显示在当前图表上。
条件字段:
| 问题字段 |
| 责任人 |
| 报告人 |
| 监视者 |
| 优先级 |
| 可见性 |
| 状态 |
| 状态类别 |
| 类型 |
| 标记 |
| 标题 |
| 标高 |
| 轴网字母 |
| 轴网数字 |
| 房间 |
| 空间 |
| 区域 |
| 分区 |
| 问题来源 |
| 时间字段 |
| 截止时间 |
| 创建日期 |
| 完成日期 |
| 持续时间 |
| 碰撞字段 - 5.16 中添加! |
| 是碰撞 |
| 碰撞类别 [Navisworks] |
| 碰撞所属专业领域 [Navisworks] |
| 碰撞源文件 |
| 碰撞检查 |
| 图纸字段 |
| 源图纸 |
| 源图纸标记 |
| 图章字段 |
| 图章 |
| 图章类别 |
| 图章颜色 |
| RFI |
| 是 RFI |
| RFI 状态 |
| 附加字段 - 许可证管理员启用时显示 |
| 责任人公司 |
| 责任人部门 |
| 责任人位置 |
| 报告人公司 |
| 报告人部门 |
| 报告人位置 |
条件逻辑
大多数条件具有两个逻辑选项,可应用于筛选器。
| 是以下任何一个 | 将所选值的数据显示到图表中,并筛选掉其余数据。 |
| 不是以下任何一个 | 从图表中筛选掉所选值的数据,并显示其余数据。 |
基于时间的条件(例如“截止时间”或“完成日期”)将具有逻辑选项,以聚焦于某个日期或日期范围。
| 少于 | 显示相对日期或具体日期在所选值范围内的数据,并筛除其余数据。 |
| 多于 | 显示相对日期或具体日期超出所选值范围内的数据,并筛除其余数据。 |
| 等于 | 仅显示相对日期或具体日期符合所选值的数据。 |
| 在范围内 | 显示在所选范围值内的数据,并筛除其余数据。 |
条件值

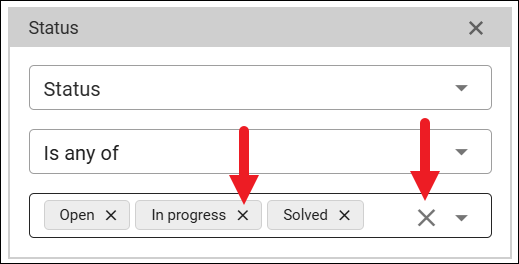

可以向筛选条件添加多个条件值。 值基于所选条件字段;没有值的字段可以通过选择“无”或“未设置”进行筛选。 您可以单击值标签中的小“X”来移除单个值,或单击字段右侧较大的“X”来移除所有值。
您可以通过在值字段中输入内容来筛选可用的值选项。
