本文介绍如何将 Revit 项目发布到 Revizto。

• 概述
• 发布选项
• 发布 Revit 项目
• 故障排除

概述

您可以将 Revit 项目中的模型和图纸发布到 Revizto。

• 先决条件
• 原则
• 限制

先决条件

将 Revit 项目发布到 Revizto 之前，请确保满足以下条件：

• 您的计算机满足发布项目的要求。

• 您的计算机已安装 Revit 和 Revizto。

  支持的 Revit 版本列表

• 您在目标 Revizto 项目中拥有所需的访问权限。

  所需的访问权限集合取决于您的目标。 请参阅下表。

  权限	描述
  添加新 3D 模型	发布新的 3D 模型，以及您之前发布的 3D 模型的新版本。 这不会授予发布其他 Revizto 用户先前发布的 3D 模型的新版本的权限。
  管理所有 3D 模型	发布所有 3D 模型，包括其他 Revizto 用户先前发布的 3D 模型的新版本。
  添加新图纸	发布新的图纸以及您之前发布的图纸的新版本。 这不会授予发布其他 Revizto 用户先前发布的图纸的新版本的权限。
  管理所有图纸	发布所有图纸，包括其他 Revizto 用户先前发布的图纸的新版本。
  分配自定义对象属性	首次发布 3D 模型时，在 Revizto 中设置模型坐标需要此权限。

原则

您可以将 Revit 项目的以下内容发布到 Revizto：

• 模型及其关联的模型、视点、纹理、轴网、房间、区域、对象几何图形、对象属性和点云。
• 属于该模型及其关联模型的图纸，以及它们的编号、名称、修订版本和属性。

将 Revit 项目的模型和图纸发布到 Revizto 时，以下规则适用：

• 可以发布以下内容之一：指定视图中包含的对象，或当前选择项中包含的对象。
• 首次发布图纸时，它们会发布到以模型文件命名的文件夹。 然后，您可以在 Revizto 中随意编辑图纸文件夹的结构。 下一次发布时，该文件夹结构将保留。
• 重新发布 Revit 项目时，目标场景会被完全覆盖。 如果您发布的视图或选择项中缺少某些模型，它们将在发布后从 Revizto 中删除。
• 重新发布 Revit 项目时，您发布的图纸会覆盖其先前版本。 从 Revit 项目中删除的图纸不会从 Revizto 中删除。

限制

将 Revit 项目中的模型和图纸发布到 Revizto 时，存在以下限制：

• 不支持线条粗细和图案。
• 纹理图案不会被发布。
• 由于 Revit API 的限制，贴花纹理可能被错误应用（例如，它们可能被旋转）。

发布选项

将 Revit 项目发布到 Revizto 时，以下选项适用。

• 模型发布设置
• 图纸发布设置

模型发布设置

将 Revit 项目发布到 Revizto 时，可以指定模型发布设置。

• 基本设置
• 高级设置

基本设置

将 Revit 模型发布到 Revizto 时，以下设置适用。

高级设置

将 Revit 模型发布到 Revizto 时，以下设置适用。 要查看这些设置，请在发布设置对话框中单击“高级选项”按钮。

图纸发布设置

将 Revit 项目发布到 Revizto 时，可以指定图纸发布设置。

• 基本设置
• 将 Revit 图纸映射到 Revizto 图纸

基本设置

将 Revit 图纸发布到 Revizto 时，以下设置适用。 要查看这些设置，请在发布设置对话框中单击“选择图纸”按钮。

将 Revit 图纸映射到 Revizto 图纸

重新发布 Revit 项目后，Revizto 会在 Revit 图纸与 Revizto 图纸之间创建映射，然后用新版本覆盖 Revizto 图纸。

在大多数情况下，您可以保留默认映射规则，并跳过本节。 但是，如果您的 Revizto 项目中出现重复图纸，或者不同的图纸相互覆盖，您可以选择其他映射规则来纠正这个问题。

Revizto 可以使用四个图纸参数来将 Revit 图纸映射到 Revizto 图纸：

• Revit GUID

  此字段在单个 Revit 模型内具有唯一值。 但是，如果从多个 Revit 模型发布图纸，则可能存在重复的 Revit GUID。 通常，不同 Revit 模型中使用同一模板创建的图纸具有相同的 GUID。

• Revit 文件名
• 图纸编号
• 图纸标题

可用的映射规则如下：

发布 Revit 项目

您可以手动将 Revit 项目发布到 Revizto，也可以将发布安排在非工作时间。

• 手动将 Revit 项目发布到 Revizto
• 计划将 Revit 项目发布到 Revizto
• 将 Revit 项目关联到 Revizto 项目

手动将 Revit 项目发布到 Revizto

要将 Revit 项目发布到 Revizto：

1. 在 Revit 中，打开源项目，然后打开 3D 视图。

2. 在顶部菜单中，转到“Revizto 5 > 发布到 Revizto”。

   故障排除：

   • “Revizto 5”菜单项不可用。

3. 如果您的 Revit 项目未关联到 Revizto 项目，将进入“关联到 Revizto 项目”对话框。

   • 要创建项目并将模型关联到该项目，请单击“创建新的 Revizto 项目”，单击“确定”，输入项目名称，然后单击“确定”。
   • 要将模型关联到现有项目，请单击“关联到现有 Revizto 项目”，单击“确定”，选择一个项目，然后单击“确定”。

   这将创建一个本地项目。 然后，您可以在 Revizto 应用程序中将其打开，并将其上传到云端或共享位置。

4. 如果这是您首次发布到该 Revizto 项目，并且该 Revizto 项目已包含 3D 模型，请选择目标场景并单击“确定”。
   • 添加为新模型。 将 Revit 模型发布到新场景。

   • 更新现有模型。 选择要覆盖的 Revizto 场景。

     故障排除：

     • 选择更新现有模型时，列表中的某些模型不可用。
5. 如果您在上一步选择了更新现有模型，请检查 Revit 模型与 Revizto 模型之间的映射，必要时进行更正，然后单击“确定”。

6. 如果这是首次将该模型发布到 Revizto 项目，将进入“选择坐标系统”页面。

   仅当目标 Revizto 项目合并了来自不同源项目的模型，尤其是这些模型在不同的建模工具中创建时，这里的选项才会产生明显效果。

   选择以下选项之一，然后单击“确定”。

   选项	Revit 模型中指向 Revizto 坐标原点的点
   共享坐标	Revit 模型的共享坐标原点。 在大多数发布情况下，建议使用此选项。
   模型原点	Revit 模型的内部原点。 如果您的团队没有共享坐标系统，建议使用此选项。
   模型基点	Revit 项目的基点。

7. 如果要发布模型，请选中“发布 3D 模型”复选框，然后指定模型发布设置。
8. 如果要发布图纸，请选中“发布图纸”复选框，单击“选择图纸”，指定图纸发布设置，然后单击“保存”。

9. 如果要更改目标 Revizto 项目，请单击“更改”。

   将进入“关联到 Revizto 项目”对话框。 请参阅将 Revit 项目关联到 Revizto 项目。

10. 如果发布设置标题旁边有一个星号，则表示某些存储在配置文件中并影响发布的设置具有非默认值。 将指针悬停在星号上可查看更改的设置。



11. 单击“发布”。
12. 如果选择了模型中的任何对象，请指定要发布当前选择项还是整个视图。

13. 等待发布完成。

    这可能需要数分钟到数小时，具体取决于项目大小、图纸数量以及计算机的性能。

计划将 Revit 项目发布到 Revizto

您可以计划将 Revit 项目发布到 Revizto。

要计划将 Revit 项目发布到 Revizto：

1. 在 Revit 中，打开源项目。

2. 在顶部菜单中，转到“Revizto 5 > Revizto 计划程序”。

   故障排除：

   • “Revizto 5”菜单项不可用。

3. 如果您的 Revit 项目未关联到 Revizto 项目，将进入“关联到 Revizto 项目”对话框。

   • 要创建项目并将模型关联到该项目，请单击“创建新的 Revizto 项目”，单击“确定”，输入项目名称，然后单击“确定”。
   • 要将模型关联到现有项目，请单击“关联到现有 Revizto 项目”，单击“确定”，选择一个项目，然后单击“确定”。

   这将创建一个本地项目。 然后，您可以在 Revizto 应用程序中将其打开，并将其上传到云端或共享位置。

4. 如果这是首次发布到该 Revizto 项目，并且该 Revizto 项目已包含 3D 模型，请选择目标场景并单击“确定”。
   • 添加为新模型。 将 Revit 模型发布到新场景。

   • 更新现有模型。 选择要覆盖的 Revizto 场景。

     故障排除：

     • 选择更新现有模型时，列表中的某些模型不可用。
5. 如果您在上一步选择了更新现有模型，请检查 Revit 模型与 Revizto 模型之间的映射，必要时进行更正，然后单击“确定”。

6. 如果这是首次将该模型发布到 Revizto 项目，将进入“选择坐标系统”页面。

   仅当目标 Revizto 项目合并了来自不同源项目的模型，尤其是这些模型在不同的建模工具中创建时，这里的选项才会产生明显效果。

   选择以下选项之一，然后单击“确定”。

   选项	Revit 模型中指向 Revizto 坐标原点的点
   共享坐标	Revit 模型的共享坐标原点。 在大多数发布情况下，建议使用此选项。
   模型原点	Revit 模型的内部原点。 如果您的团队没有共享坐标系统，建议使用此选项。
   模型基点	Revit 项目的基点。

7. 指定发布选项。

   选项	描述
   视图	要发布的 3D 视图。
   选择工作集	您希望包含在发布中的工作集。 排除不需要的工作集可缩短大型 Revit 项目的打开时间。
   发布 3D 模型	如果要发布模型，请选中此复选框并指定模型发布设置。
   发布图纸	如果要发布图纸，请选中此复选框，单击“选择图纸”，指定图纸发布设置，然后单击“保存”。
   发布后同步 Revizto 项目	发布后同步 Revizto 项目。 此选项仅适用于云端和共享位置。 项目。
   扩展抑制模型错误	当 Revit 打开模型或图纸时，可能会打开一个显示问题、警告或错误的对话框。 Revizto 会自动处理其中一些对话框，以避免发布暂停。 如果选中此复选框，Revizto 还会处理一些由第三方 Revit 插件显示的对话框。
   工作日 时间	发布计划。
   关联到	目标 Revizto 项目。 要更改目标 Revizto 项目，请单击“更改”。 将进入“关联到 Revizto 项目”对话框。 请参阅将 Revit 项目关联到 Revizto 项目。

8. 单击“确定”。

将 Revit 项目关联到 Revizto 项目

将 Revit 项目关联到 Revizto 项目后：

• Revit 项目将发布到关联的 Revizto 项目。
• 您可以直接通过 Revit 在关联的 Revizto 项目中创建问题。
• 您可以从关联的 Revizto 项目切回到 Revit 项目。

首次将 Revit 项目发布到 Revizto 时，系统会提示您将其关联到 Revizto 项目。

如果要将 Revit 项目发布到其他 Revizto 项目，您可能需要更改已关联的 Revizto 项目。

要将 Revit 项目关联到 Revizto 项目：

1. 在 Revit 中，打开源项目。

2. 在顶部菜单中，转到“Revizto 5 > 关联设置”。

   如果您未登录 Revizto，系统将提示您登录。

3. 单击“关联”或“关联到其他项目”。

4. 执行以下操作之一：

   • 要创建项目并将模型关联到该项目，请单击“创建新的 Revizto 项目”，单击“确定”，输入项目名称，然后单击“确定”。
   • 要将模型关联到现有项目，请单击“关联到现有 Revizto 项目”，单击“确定”，选择一个项目，然后单击“确定”。

   这将创建一个本地项目。 然后，您可以在 Revizto 应用程序中将其打开，并将其上传到云端或共享位置。

故障排除

要排查将 Revit 项目发布到 Revizto 时的问题，请参阅以下部分：

• 开始发布
• 发布错误
• 发布结果
• 计划程序

开始发布

问：在 Revit 中，“Revizto 5”菜单项不可用。

答：请执行以下操作之一：

• 如果该菜单项存在但不可点击，请切换到 3D 视图。

• 如果缺少该菜单项，请确保满足以下条件：

  • 您使用的是受支持的 Revit 版本。
  • 您的计算机已安装 Revizto。

  如果两项条件都满足，则随 Revizto 安装的 Revit 插件缺失或已损坏。 要恢复该插件，请关闭 Revit 并重新安装 Revizto。

问：我可以将 Revit LT 项目发布到 Revizto 吗？

答：没有适用于 Revit LT 的 Revizto 插件。 但是，您可以将 Revit LT 项目发布到 IFC 或 FBX 文件，然后将它们导入到 Revizto 中。

发布错误

问：从 Revit 向 Revizto 发布项目时，出现错误：“源项目已关闭。 请打开项目并重试。”

答：Revit 中没有活动项目。 在您打开发布向导后，该项目可能已经关闭了。 请打开项目并重试。

问：从 Revit 向 Revizto 发布项目时，出现错误：“请选择 3D 视图”。

答：您为发布选择的视图不是 3D 视图。 在您打开发布向导后，它可能被更改了。 请选择一个 3D 视图并重试。

问：从 Revit 向 Revizto 发布项目时，出现“此 Revit 实例不支持 3D 视图渲染”错误。

答：由于未安装 Revit 材质库，Revit 无法渲染 3D 视图。 要了解如何安装，请查阅 Autodesk 文档。

问：从 Revit 向 Revizto 发布项目时，出现错误：“保存文档时发生异常”。

答：发布前保存项目时出错。 请手动保存 Revit 项目并重试。

问：从 Revit 向 Revizto 发布项目时，出现错误：“该项目被另一个 Revizto 实例锁定。 要解锁该项目，请关闭设备上的其他 Revizto 实例。”

答：另一个应用程序正在向某个 Revizto 项目写入数据。 这可能是来自其他建模工具的手动或计划发布，或者项目同步。 请等待操作完成或将其取消。

问：手动发布大量图纸时，Revit 崩溃。

答：请执行以下操作之一：

• 计划发布，而不是手动发布图纸。

  计划程序一次发送 50 张图纸，以确保内存不会耗尽；如果 Revit 崩溃，它会重新启动发布。

• 以小批量手动发布图纸。

问：计划从 Revit 发布到 Revizto 时，Revit 不启动。

答：Revit 可能由于无法登录 Autodesk 服务而无法启动。 请检查您的 Autodesk 账户是否处于活动状态。

问：选择更新现有模型时，列表中的某些模型不可用。 它们标有 图标。

答：可能有以下原因：

• 该模型的第一个版本由其他项目成员发布，且您没有足够的权限来将其覆盖。
• 该模型是从其他建模工具发布的。 只能从该建模工具进行覆盖。

请与项目所有者协商更新模型的正确方法。

问：我的 Revit 插件阻止了计划发布的运行。

答：某些 Revit 插件（例如 Guardian for Revit）可能会阻止计划任务正常运行。 请检查插件中是否有需要您完成的操作（例如指定工作集），或在运行计划程序的设备上禁用该插件。

发布结果

问：我在 Revizto 中找不到已发布的模型。

答：请执行以下操作：

1. 在 Revizto 应用程序中，打开对象树。
2. 在对象树中，右键单击该模型，然后单击“聚焦对象”。

3. 如果仍然找不到该模型，请在对象树中右键单击该模型，然后单击“隔离”。

   注意。 您可以单击底部工具栏中的“撤消” 来撤消隔离。

问：先前从 Navisworks 导入到 Revit 的模型未发布到 Revizto。 如何将其添加到 Revizto？

答：从 Navisworks 将该模型发布到 Revizto。

问：使用 Revizto 5.9 或更早版本从 Revit 发布更新的图纸或图纸坐标后，Revizto 中出现重复图纸。

答：请参阅从 Revit 发布：重复图纸。

问：使用 Revizto 5.9 或更早版本从 Revit 发布图纸时，不同的图纸在 Revizto 中相互覆盖。

答：请参阅从 Revit 发布：不同的图纸相互覆盖。

问：Revizto 模型中某些对象的颜色与源 Revit 模型的颜色不同。

答：这些对象包含在多个 Revit 外观筛选器中。 Revizto 无法获取筛选器顺序，因此会以随机顺序应用它们。

要修复此问题，请确保每个对象都包含在一个 Revit 筛选器中。

问：从 Revit 发布后，模型的某些部分在 Revizto 中未显示。

答：可能有以下原因：

• 您在发布设置中选择的视图未包含这些模型部分。

  选择包含这些模型部分的视图，然后重新发布模型。

• 您在发布设置中选择的视图包含按专业领域筛选的功能。 这些模型部分被筛选掉了。

  执行以下操作之一：

  • 在 Revit 中，在您在发布设置中选择的视图中，选择按其他专业领域筛选，以包含这些模型部分。
  • 在 Revizto 的外观分析器中，移除按专业领域筛选，然后单击“应用”。 然后，在“视点”窗格顶部，依次单击“新建视点”、“更多”、“设置默认视点”。

• 在手动发布期间，您选择了一些模型部分。 结果，只有选择的部分被发布。

  在 Revit 中清除选择项，然后重新发布模型。

• Revizto 中的相机可见距离较短。 这些模型部件已发布，但在该距离下不可见。

  在 Revizto 应用程序中，执行以下操作之一：

  • 靠近一些，查看缺失的部分。
  • 在“偏好设置 > 相机”中，增大相机可见距离。

• 在 Revit 项目中，由于出错，这些模型部分未被加载。

  更正错误并重新发布模型。

• 为了优化模型渲染，Revizto 只绘制每个多边形的一个面。 您看不到多边形，是因为朝向您视点的那些面没有显示。

  请参阅模型的某些部分在 Revizto 中未显示。

问：从 Revit 发布后，Revizto 中缺少部分房间。

答：这些房间的阶段设置可能与发布的视图上的阶段设置不同。 检查这些房间是否位于已发布到 Revizto 的视图的同一阶段集中。

问：使用第三方 PDF 打印机发布图纸时，图纸未发布或包含视觉显示错误。

答：手动从 Revit 打印图纸到 PDF 文件。

• 如果出现相同错误，则是 PDF 打印机的问题。 请检查 PDF 打印机设置。
• 如果没有出现相同错误，请选择其他打印机（例如 DWFx），或提交支持请求。

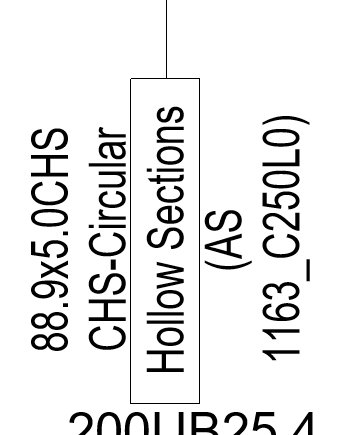

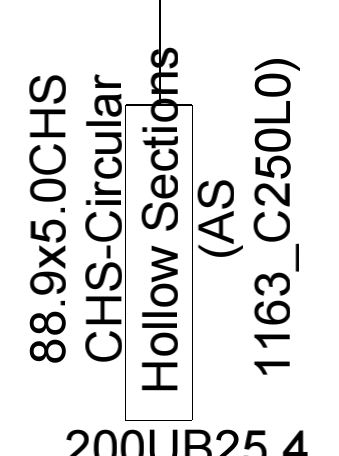

问：使用 DWFx 打印机从 Revit 发布图纸到 Revizto 时，字体发生变化。

示例：

答：由于 DWFx 格式限制，字体会发生变化。 要保留字体，请使用 PDF 打印机。

问：在图纸发布中使用第三方 PDF 打印机时，图纸被裁剪。

答：您选择的 PDF 打印机不支持图纸所需的纸张大小。 它改用了默认的 A4 纸张大小，而您的图纸无法适配。

请选择支持所需纸张大小的打印机。

问：使用 CutePDF Writer 将 Revit 项目发布到 Revizto 时，图纸未被发布。

答：Revizto 插件在将图纸发布到 Revizto 之前会将图纸保存到 PDF 文件。 如果这些文件的路径（包括项目标题和工作文件夹）包含非拉丁字符，CutePDF Writer 将无法保存文件。

执行以下操作之一：

• 确保项目标题和工作文件夹仅包含拉丁字符。
• 使用其他 PDF 打印机。

计划程序

问：发布未在计划时间开始。

答：请执行以下操作：

• 确保在发布计划中选择至少一个工作日。
• 确保运行发布的计算机已开机、未处于睡眠模式，并且您已登录用于运行发布的 Windows 用户账户。
