Split-Ansicht Folgen

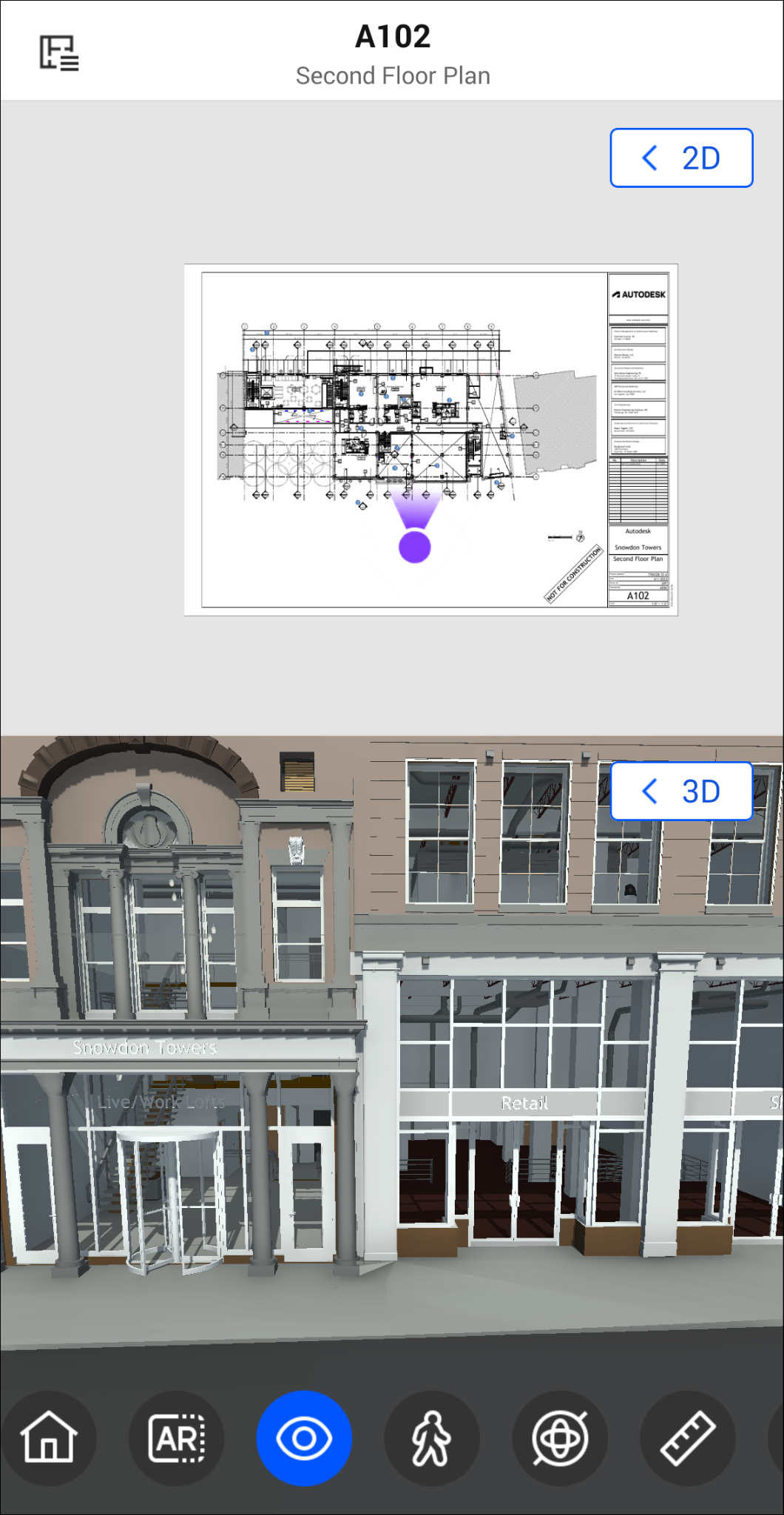

Die 2D/3D-Split-Ansicht zeigt 2D-Pläne in der 3D-Umwelt an, um einen umfassenden Überblick über Ihr Projekt zu bieten. Sie können in Modellen mit 2D-Plänen navigieren, auf Grundlage Ihrer Position im Modell zugehörige Pläne sehen und Aufgaben gleichzeitig in 2D und 3D betrachten. Sie können außerdem 3D-Überlagerungen zusammen mit der Split-Ansicht verwenden, um zusätzlichen Kontext zu erhalten.
Die Split-Ansicht ist in Revizto Desktop, der mobilen App Revizto 5 und in Revizto Site verfügbar.
- Zugriff auf die 2D/3D-Split-Ansicht
- Symbolleiste der Planansicht
- Im Modell mit der Split-Ansicht navigieren
- Pläne wechseln
Zugriff auf die 2D/3D-Split-Ansicht
Für die Split-Ansicht müssen ein 2D-Plan und ein 3D-Modell Ihres Projekts in Revizto importiert werden. Wie Sie Dateien importieren, erfahren Sie unter Pläne importieren und Modelle aus Dateien importieren.

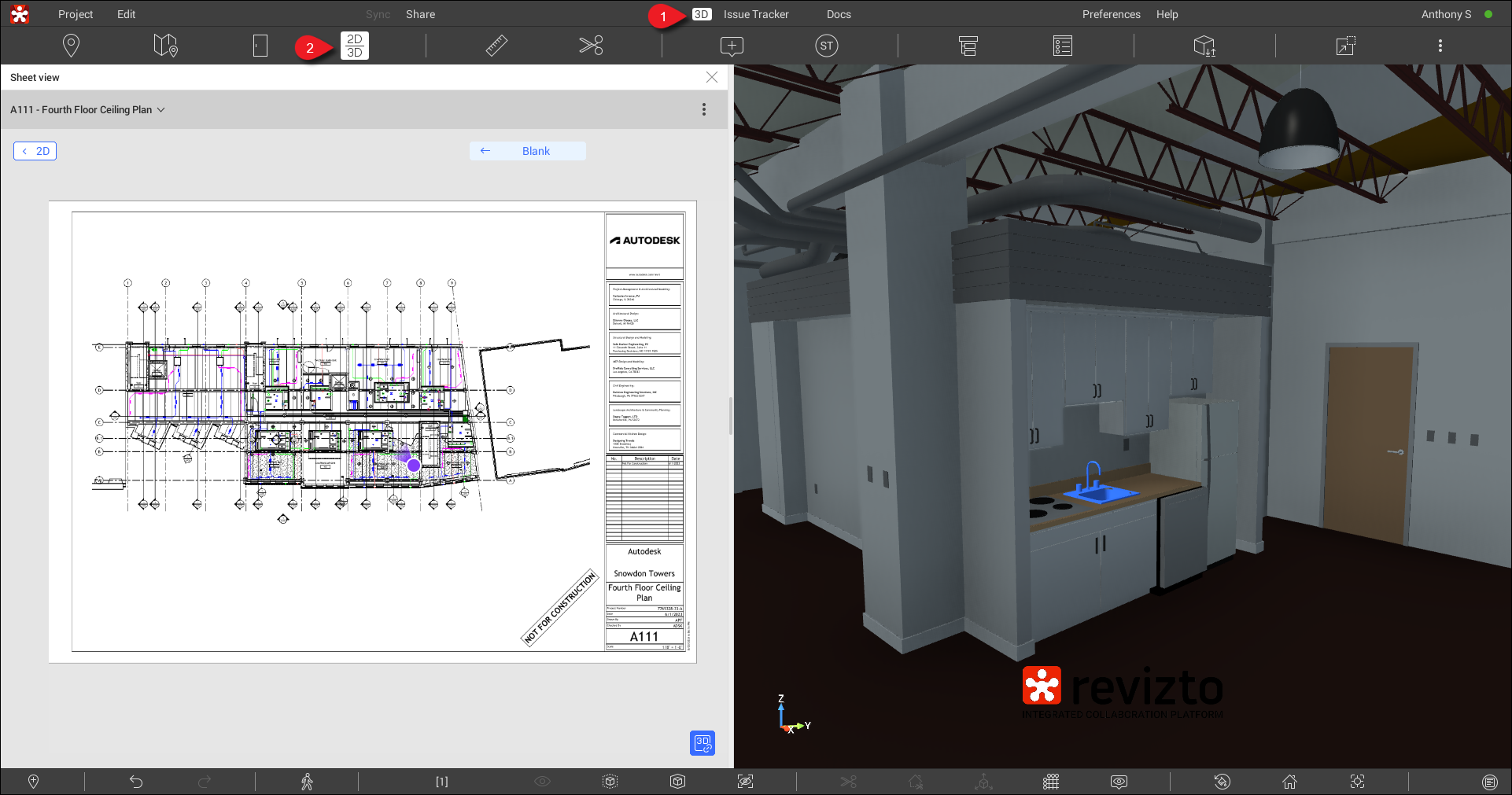

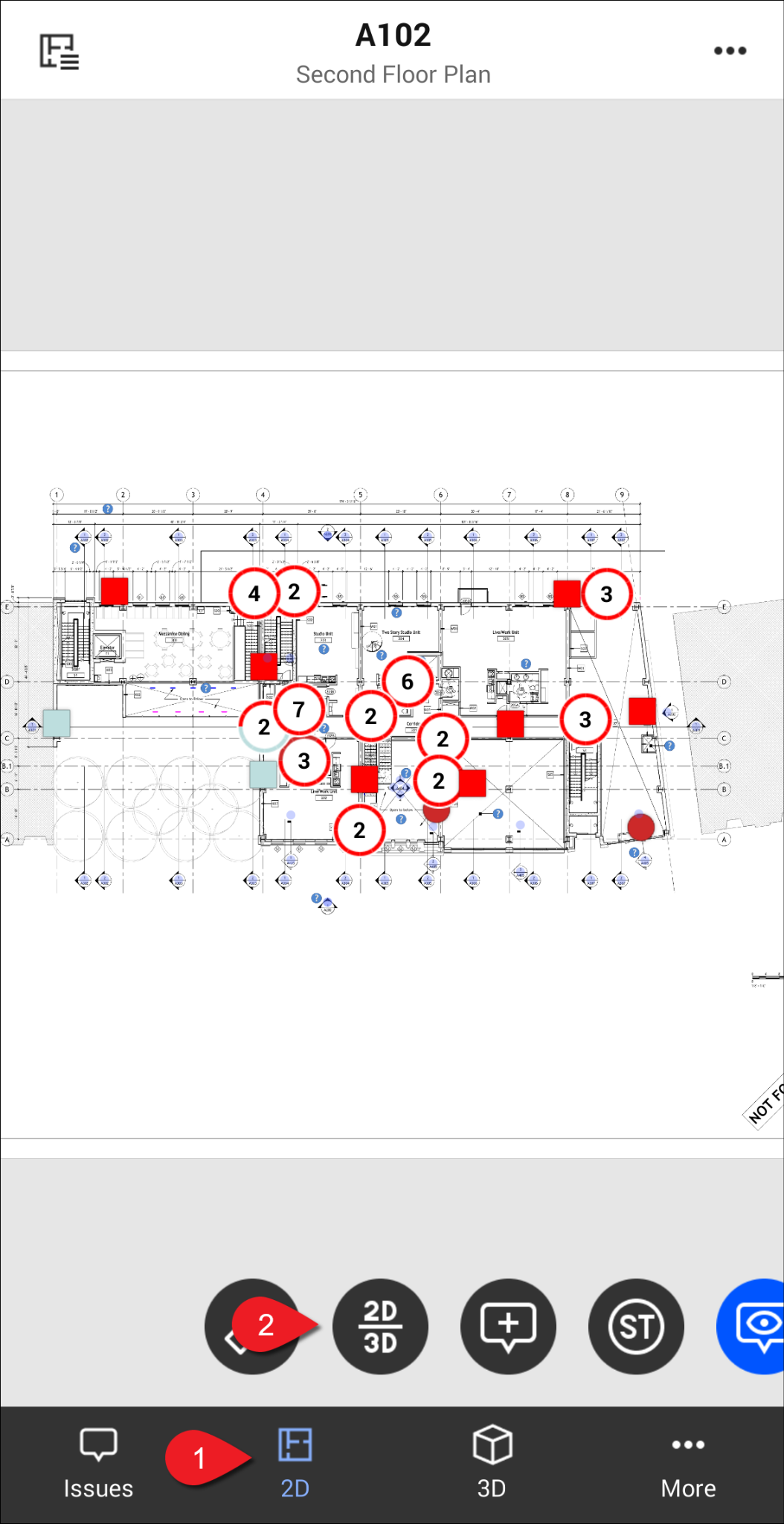

So greifen Sie in den Revizto 5 Desktop- und mobilen Anwendungen darauf zu:

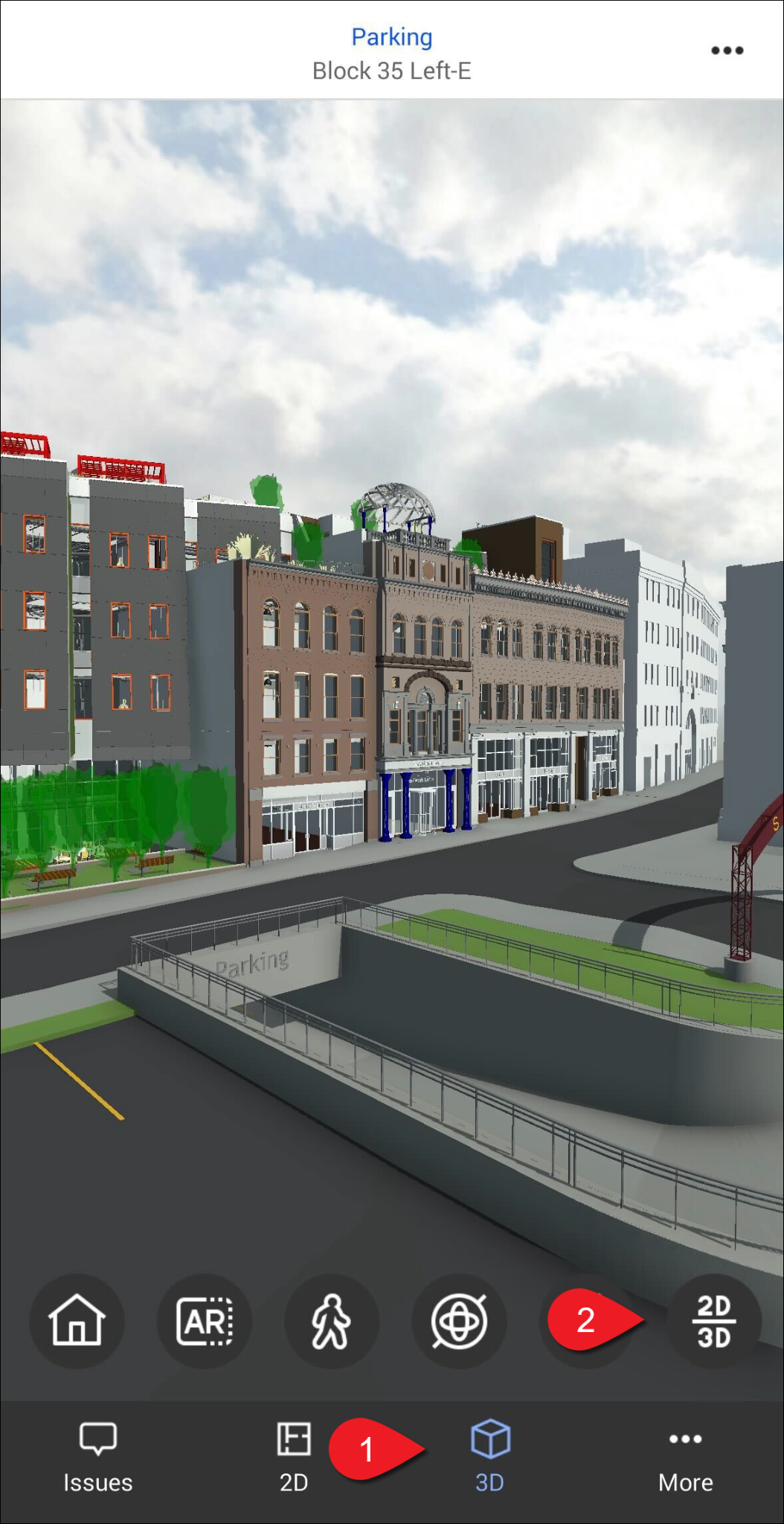

- Öffnen Sie die 3D-Umgebung, indem Sie auf der primären Symbolleiste auf 3D klicken.
- Wählen Sie 2D/3D-Split aus. Der zuletzt angezeigte Plan wird im Fenster Planansicht innerhalb der 3D-Umgebung geöffnet, oder Sie werden aufgefordert, einen Plan auszuwählen.
So greifen Sie in Revizto Site darauf zu:
- Wählen Sie entweder 2D oder 3D aus.
|
|
- Sobald ein Plan oder ein Modell ausgewählt ist, werden beide zur gleichzeitigen Anzeige geöffnet.
Symbolleiste der Planansicht
Die Symbolleiste der Planansicht bietet eine schnelle Möglichkeit, zwischen Plänen umzuschalten und zu ändern, welche Informationen angezeigt werden. Die Symbolleiste ist in den mobilen und Desktop-Anwendungen von Revizto 5 verfügbar.
Symbolleiste der Planansicht:
| Planauswahl: Dies öffnet die Liste Pläne in der Nähe Ihres Ortes. Wenn Sie einen Plan aus dieser Liste auswählen, wird er im Fenster der Planansicht geöffnet. | |
|
|
Aktionsmenü: Im Aktionsmenü können Sie ändern, was im Plan angezeigt wird, zwischen Pins, Markierungen, oder Keine.
Markierungen
Keine
Weitere Tools …
|
Im Modell mit der Split-Ansicht navigieren
Die Split-Ansicht ermöglicht es Ihnen, im Modell zu navigieren, indem Sie den Standortindikator im Fenster der Planansicht bewegen. Sie können den Indikator verschieben, indem Sie im 2D-Plan klicken oder den Standortindikator an die gewünschte Stelle ziehen.
| Automatisches Folgen ein-/ausschalten |
Wenn aktiviert, folgt die Planansicht dem Standortindikator. Diese Option befindet sich unten rechts im Fenster der Planansicht. Deaktiviert: |
Pläne wechseln
Während Sie im Modell navigieren, können Sie den angezeigten Plan in der Planansicht ändern. Revizto zeigt eine Liste von Plänen an, die für Ihren aktuellen Standort relevant sind; bei Bedarf können Sie jedoch jederzeit aus allen Plänen auswählen.

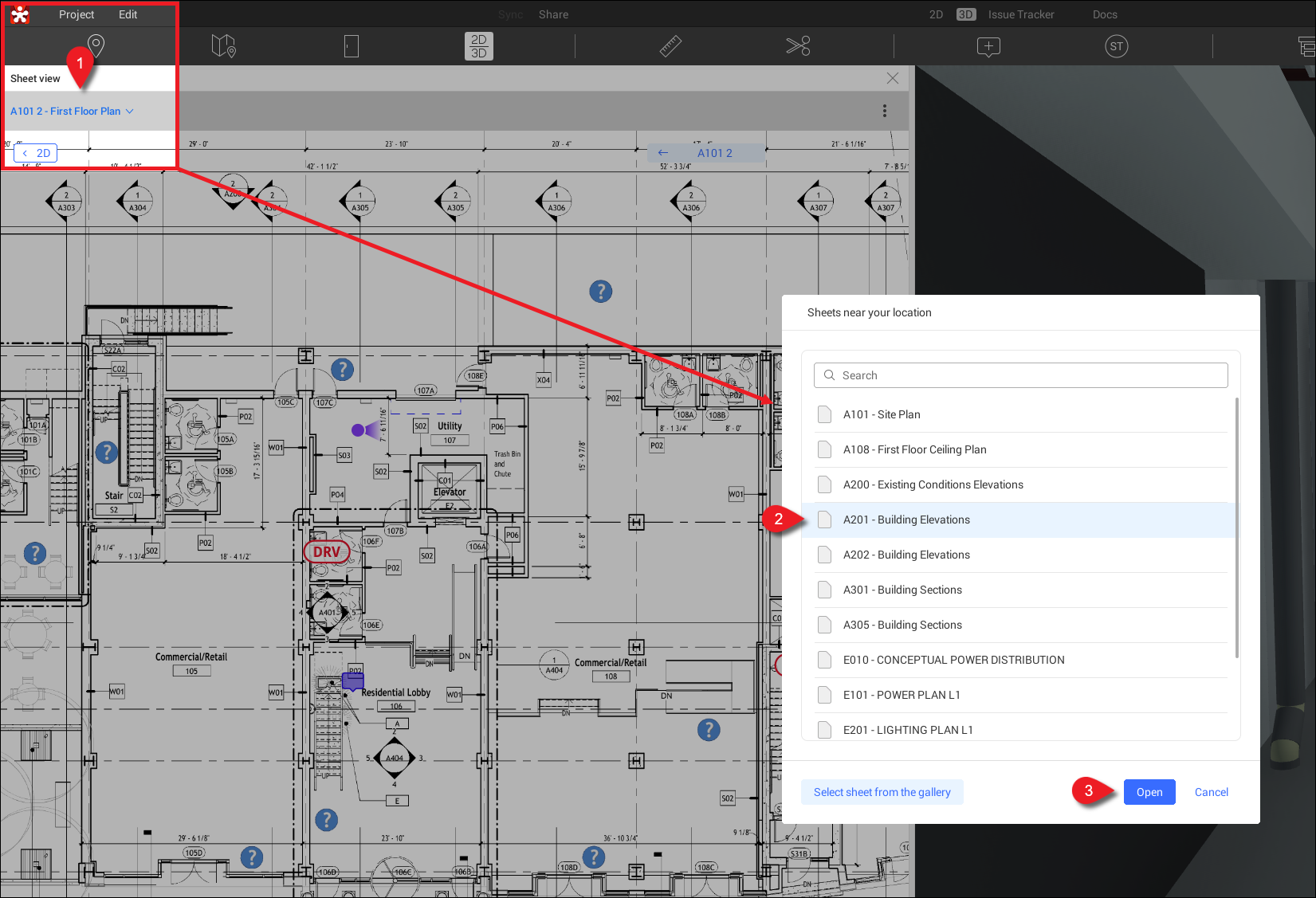

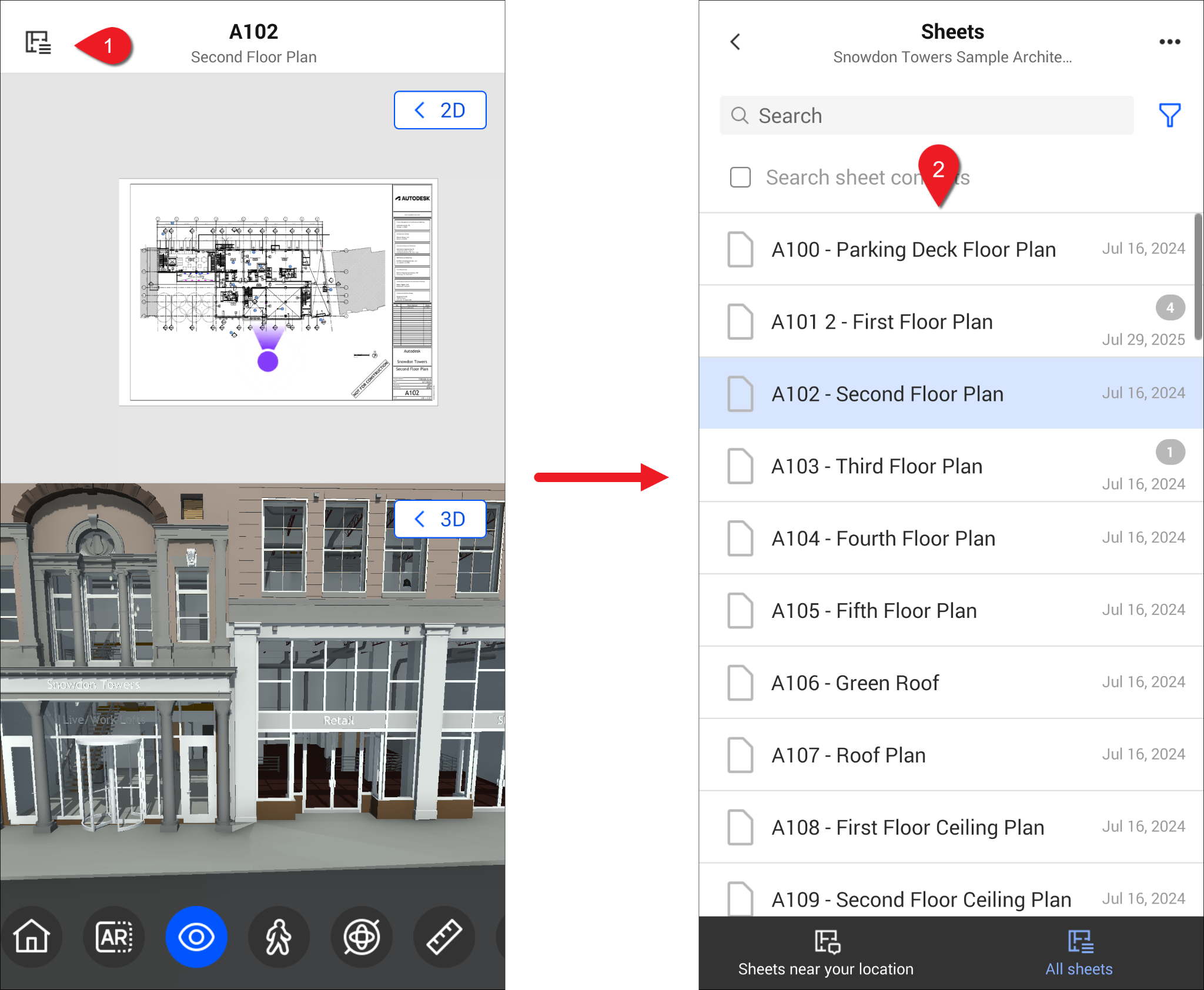

So wechseln Sie Pläne in der Desktop- und mobilen App von Revizto 5:
- Klicken Sie auf das Plan-Dropdown in der Nähe des oberen Bereichs der Planansicht, um die Liste Pläne in der Nähe Ihres Ortes zu öffnen.
- Diese Liste ist auf Pläne in der Nähe Ihres Ortes im Modell gefiltert und nach Plannummer sortiert.
- Wählen Sie den Plan aus, den Sie öffnen möchten, mit der Split-Ansicht.
- Klicken Sie auf Öffnen.

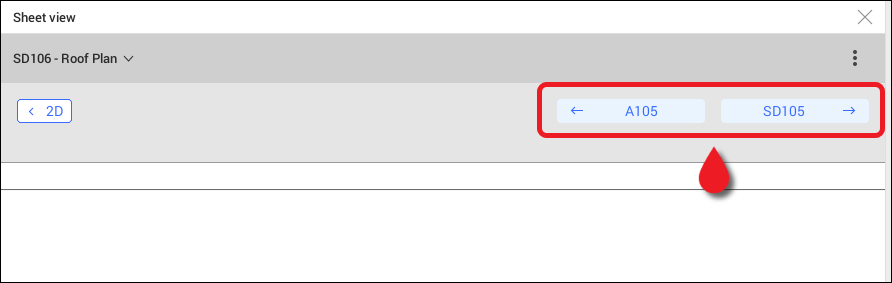

Sie können zwischen kürzlich angezeigten Plänen wechseln, indem Sie die oben in der Planansicht befindlichen Vor- und Zurück-Schaltflächen verwenden.
Die Schaltflächen werden nur angezeigt, wenn Sie mehrere Pläne angesehen haben, und sind mit den Plannummern beschriftet.
So wechseln Sie Pläne in Revizto Site:
- Wählen Sie Pläne
, um die Liste Pläne in der Nähe Ihres Ortes anzuzeigen.
- Wählen Sie einen Plan aus, um ihn in der Split-Ansicht zu öffnen.
- Der aktuell angezeigte Plan ist blau hervorgehoben.
- Über die Suchleiste oben können Sie nach Plänen anhand der Nummer oder des Namens suchen. Wenn Sie das Kontrollkästchen Planinhalte durchsuchen aktivieren, wird nach Text innerhalb der Pläne gesucht statt nach Plannummer oder Namen.
- Sie können alle Pläne anzeigen, indem Sie am unteren Bildschirmrand Alle Pläne
auswählen.
