Revizto AR (Augmented Reality) ist ein leistungsstarkes Tool, das Ihr digitales Modell mithilfe der Kamera Ihres Mobilgeräts mit der realen Baustelle überlagert. AR kann für verschiedene Zwecke verwendet werden, z. B. für Sichtbarkeit in Wänden, Fundamenten und unterirdischen Bereichen sowie die Identifizierung von MEP-Systemen.

• Betriebssystem- und Hardwareanforderungen
• Revizto AR verwenden
• Bewährte Vorgehensweisen für AR

Betriebssystem- und Hardwareanforderungen

Android- und Apple-Geräte, die AR unterstützen, können Revizto AR über die App Revizto Site ausführen. Die Leistung von Revizto AR hängt von der Verarbeitungsgeschwindigkeit des Geräts ab. Es muss außerdem genügend Speicherplatz vorhanden sein, um die Modelldateien herunterzuladen. Wir empfehlen Gerätemodelle mit LiDAR-Sensoren (Light Detection and Ranging) für eine genauere Kalibrierung.

Die spezifischen Anforderungen für das Betriebssystem Ihres Geräts finden Sie in den folgenden Abschnitten.

• Android-Anforderungen
• Apple-Anforderungen

Android-Anforderungen

Android-Geräte benötigen Android OS 7.0 oder höher sowie Unterstützung für Google ARCore. Die meisten aktuellen Android-Geräte können Revizto AR ausführen.

Apple-Anforderungen

Apple-Geräte mit iOS 11, iPadOS 11 oder höher können Revizto AR ausführen. iPad Pro- und iPhone Pro-Versionen mit LiDAR bieten eine bessere Kalibrierung und werden empfohlen.

Revizto AR verwenden

AR ist eine Funktion der mobilen App Revizto Site und ermöglicht es Ihnen, sich nach der Kalibrierung auf Ihren realen Standort physisch durch Ihr Modell zu bewegen.

• AR öffnen
• AR kalibrieren
• Modellposition anpassen
• AR-Tools verwenden

AR öffnen

Bevor Sie AR öffnen, müssen Sie bei Revizto Site angemeldet sein und das entsprechende Projekt geöffnet haben. AR kann in Bereichen ohne Internetverbindung offline verwendet werden, wenn das Projekt auf dem Gerät geöffnet oder im Cache gespeichert ist. AR kann zwar an jedem Ort verwendet werden, die besten Ergebnisse erzielen Sie jedoch, wenn das Modell dem realen Standort entspricht.

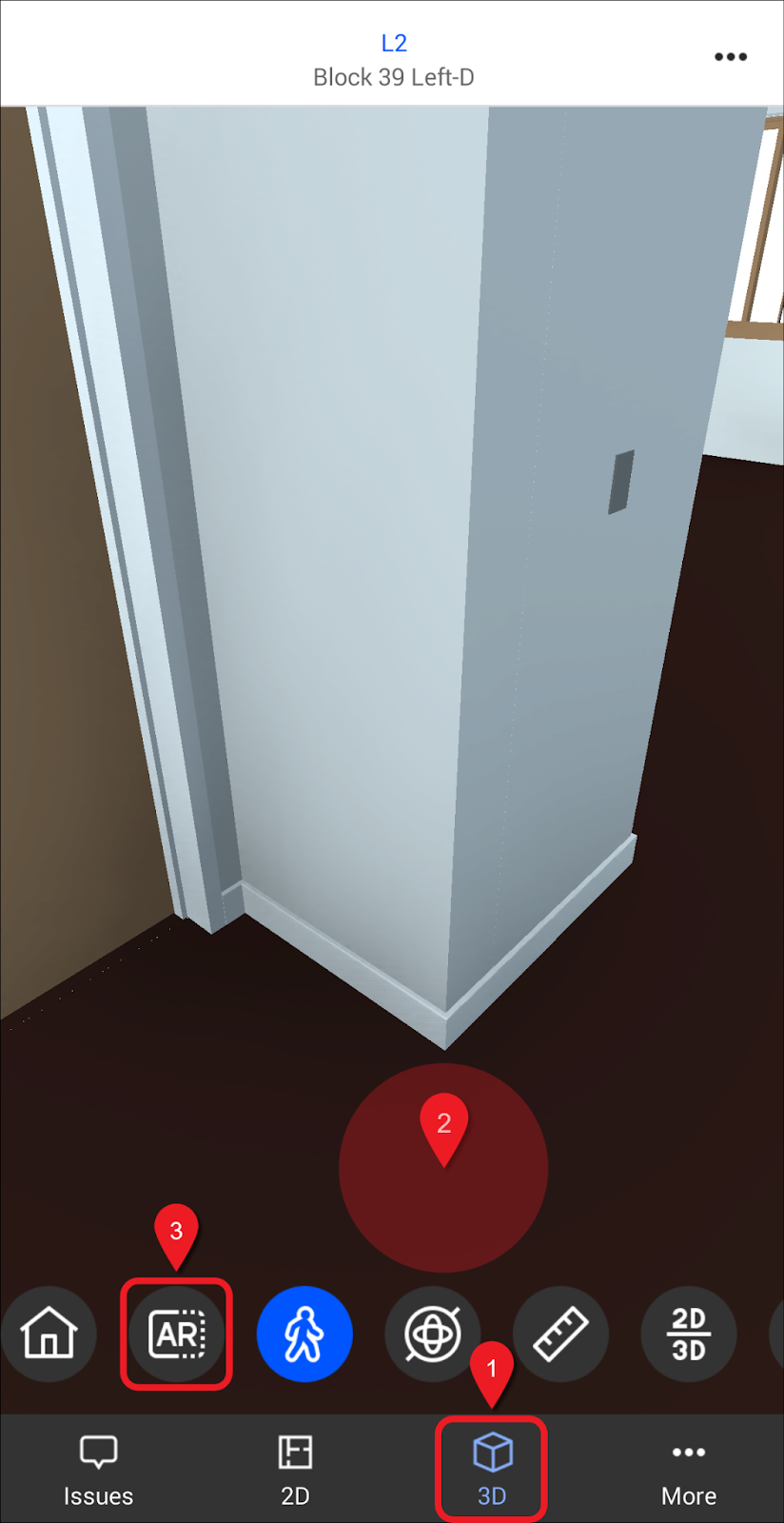

So öffnen Sie AR:

1. Tippen Sie in Revizto Site auf das 3D-Symbol und öffnen Sie Ihr Modell.

2. Navigieren Sie innerhalb des Modells, sodass es Ihrem physischen Standort vor Ort entspricht.

   Mit einem QR-Code, einer Aufgabe oder einem Ansichtspunkt können Sie Ihren physischen Standort schnell am Modell ausrichten.

3. Tippen Sie auf die Schaltfläche AR.
4. Tippen Sie auf eine der Kalibrierungsoptionen und folgen Sie den Anweisungen auf dem Bildschirm, um das AR-Modell mit Ihrer realen Position zu kalibrieren.


AR kalibrieren

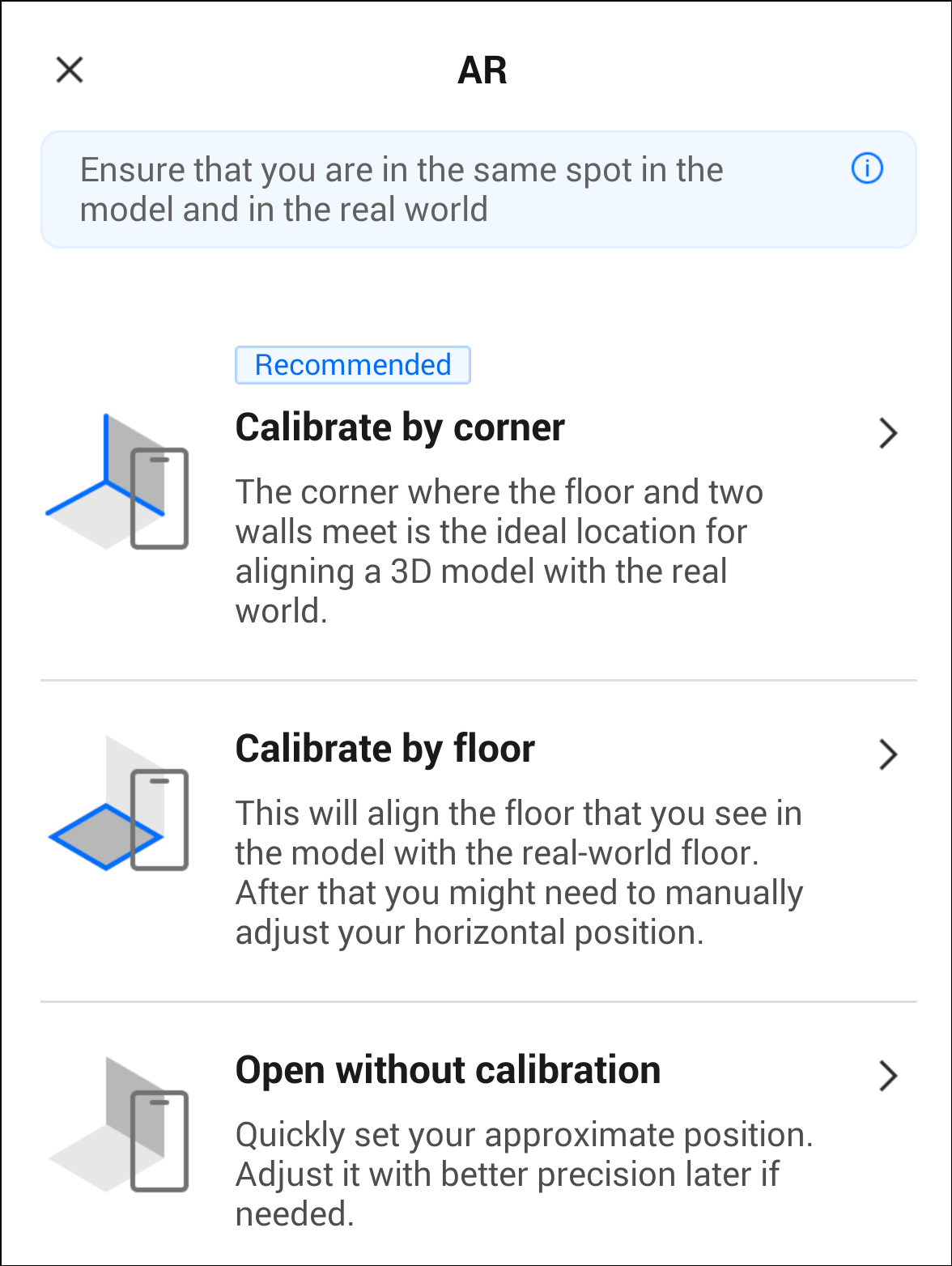

Wenn Sie den Raum wechseln oder feststellen, dass das Modell von Ihrer realen Position abgedriftet ist, können Sie das AR-Modell für eine bessere Genauigkeit neu kalibrieren. Tippen Sie im AR-Modus auf Kalibrieren , um den Kalibrierungsbildschirm zu öffnen, und wählen Sie dann einen Kalibrierungstyp.

• Anhand einer Ecke kalibrieren
• Anhand des Bodens kalibrieren
• Ohne Kalibrierung öffnen

Bewährte Vorgehensweisen für die AR-Kalibrierung:

• Sorgen Sie für gute Beleuchtung und kalibrieren Sie in dem Raum, in dem Sie AR verwenden möchten. Kalibrieren Sie AR bei einem Raumwechsel neu, um die Genauigkeit beizubehalten.
• Flächen mit einer Größe von 3 ft x 3 ft (1 m x 1 m) bieten die höchste Kalibrierungsgenauigkeit bei Verwendung von Anhand einer Ecke kalibrieren. Als Flächen kommen Wände, Decken, Böden oder Rahmen in Frage, sofern sie eine Ecke für die Kalibrierung bilden.
• In unfertigen Räumen können Sie ein paar Gipskartonplatten oder Deckenplatten aufstellen, um eine temporäre Eckfläche für die Kalibrierung zu schaffen.

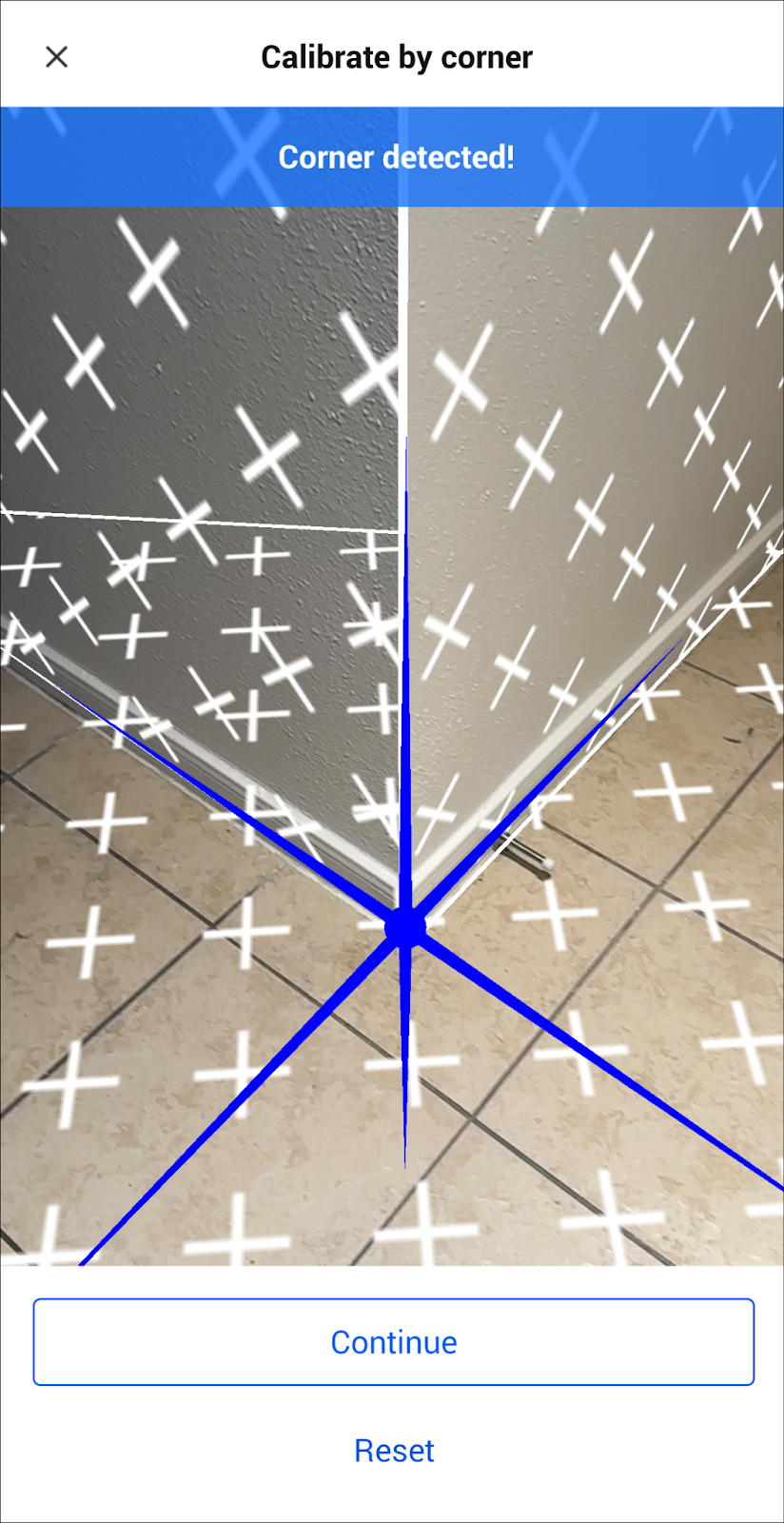

Anhand einer Ecke kalibrieren

Erfordert eine Innen- oder Außenecke, an der drei Flächen aufeinandertreffen; üblicherweise werden Boden oder Decke verwendet, aber jede beliebige Kombination aus drei Flächen funktioniert. Nachdem Sie die drei Flächen gescannt haben, wählen Sie im Modell drei entsprechende Flächen aus, um die Kalibrierung abzuschließen. Dies ist die genaueste Kalibrierungsmethode.

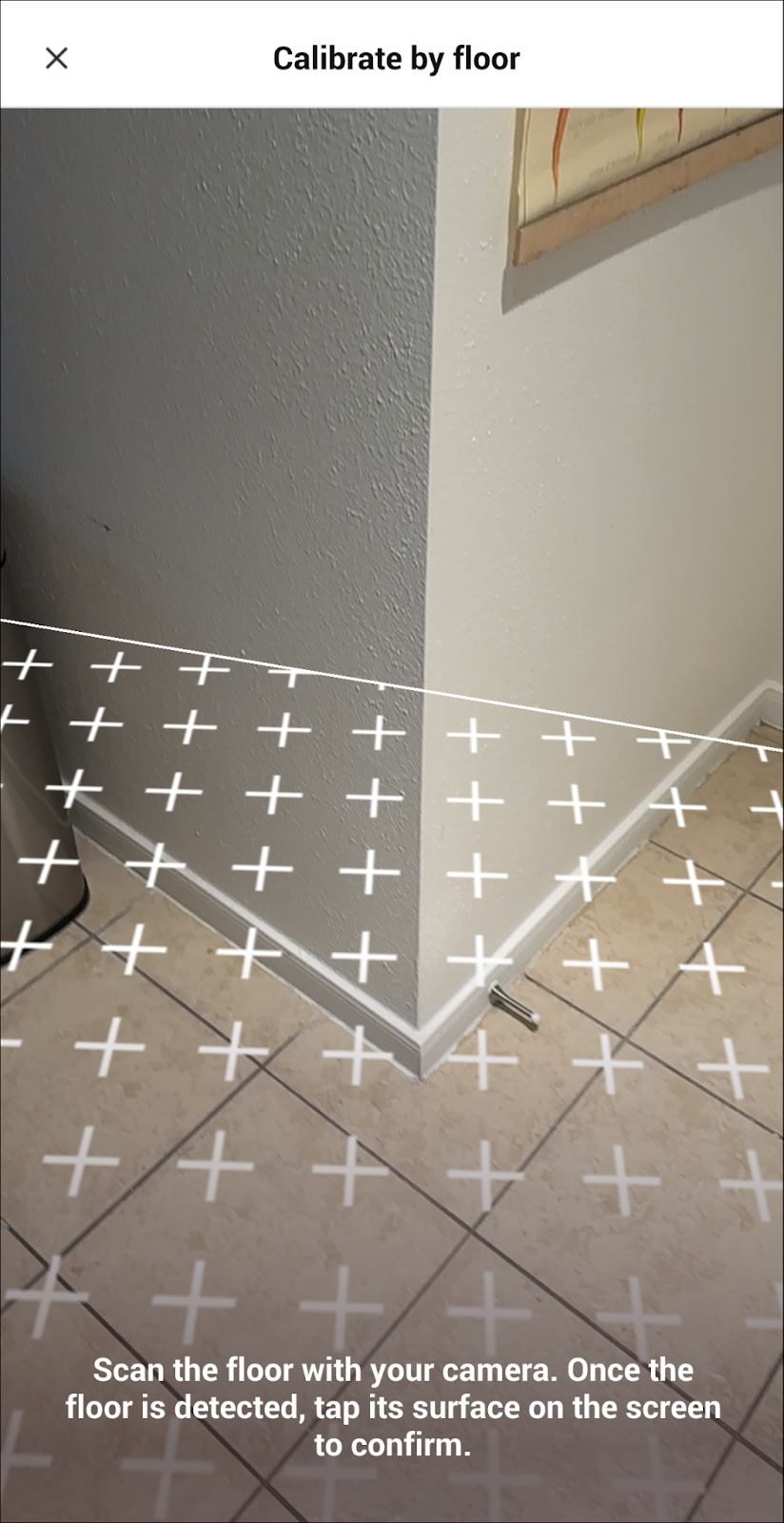

Anhand des Bodens kalibrieren

Richtet den Boden des Modells am ausgewählten realen Boden aus und öffnet automatisch das Tool Anpassen für eine präzisere Modellausrichtung.

Ohne Kalibrierung öffnen

Richtet das Modell nicht automatisch an Ihrer realen Ansicht aus, sondern öffnet das Tool Anpassen, damit Sie das Modell manuell an Ihrer Ansicht ausrichten können. Dieser Kalibrierungsmodus eignet sich, um das Modell schnell anzusehen oder das Modell mit AR zu navigieren, wenn Sie nicht vor Ort sind.

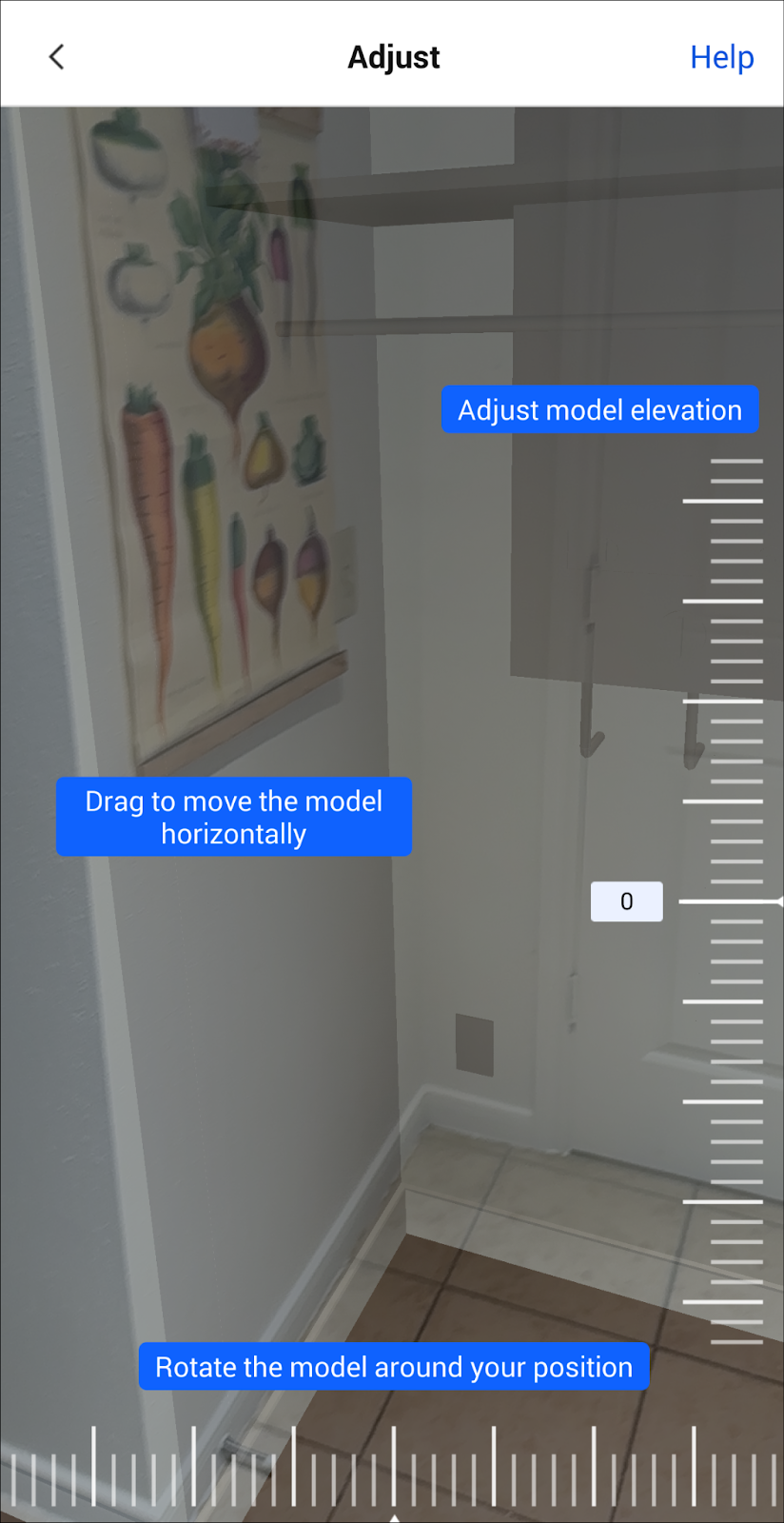

Modellposition anpassen

Mit dem Tool Anpassen können Sie das Modell horizontal verschieben, die Modellhöhe anpassen und das Modell um Ihre Position drehen. Dieses Tool ist hilfreich, wenn Sie eine Modellverschiebung feststellen und kleine Anpassungen an der Modellposition vornehmen müssen.

AR-Tools verwenden

Revizto AR bietet eine Reihe von Optionen und Funktionen, die zusammen mit den standardmäßigen Revizto Site-Workflows verwendet werden können.

Home-Ansichtspunkt	Wendet das für den Home-Ansichtspunkt des Projekts eingerichtete Profil Home-Darstellung an. Der Home-Ansichtspunkt ist in AR nicht anwendbar, da Ihre Position im Modell mit der AR-Kalibrierung ausgerichtet wird.
Schnitt aktivieren/deaktivieren	Blendet einen Abschnitt ein oder aus. Damit dieses Tool angezeigt wird, ist ein Abschnitt erforderlich; dieser kann festgelegt werden, indem Sie ein Objekt auswählen und auf tippen.
Anpassen	Ermöglicht die Feinabstimmung der Modellposition, damit sie Ihrer realen Ansicht entspricht, einschließlich Anpassung von Drehung, Höhe und horizontalen Koordinaten.
Kalibrieren	Kalibriert das Modell neu. Eine Neukalibrierung wird empfohlen, wenn Sie sich zwischen Räumen bewegen oder eine Modellverschiebung bemerken (wenn das Modell nicht den XYZ-Koordinaten oder der Drehung des realen Raums entspricht).
Alle anzeigen	Setzt Ihre Ansicht zurück, um alle Objekte anzuzeigen. Dieses Tool ist nur verfügbar, wenn Objekte unsichtbar sind.
Lineal	Öffnet die Lineal-Tools und bietet die gleiche Funktionalität wie Revizto auf dem Desktop. Messungen mit dem Lineal-Tool basieren auf modellierten Elementen im Revizto-Projekt und messen keine reale Geometrie.
Neue Aufgabe	Ermöglicht das Hinzufügen einer Aufgabe zum Aufgabenverwaltung, während Sie durch das Modell navigieren. Diese Funktion verwendet denselben Workflow wie Revizto auf dem Desktop und ermöglicht es, das Modell mithilfe der Modelltransparenz-Einstellung mit dem realen Ort zu überlagern.
Stempel	Fügt dem Modell und dem Aufgabenverwaltung einen Stempel hinzu. Diese Funktion verwendet denselben Workflow wie Revizto auf dem Desktop und erfordert, dass Stempelvorlagen konfiguriert sind.
Aufgaben-Pins anzeigen/ausblenden	Blendet alle Aufgaben-Pins innerhalb des Modells ein oder aus. Aufgaben können im Aufgabenverwaltung gefiltert werden – mit demselben Workflow wie in Revizto auf dem Desktop.
Achsraster	Ermöglicht das Ein- oder Ausblenden von Achsrastern. Dieses Tool ist nur verfügbar, wenn Achsraster in einem geladenen Modell konfiguriert sind.
Taschenlampe	Nur unter iOS verfügbar; schaltet die Taschenlampe Ihres Geräts ein und aus.
Modelltransparenz	Der Schieberegler am unteren Bildschirmrand legt die Modelltransparenz fest – links transparent, rechts undurchsichtig. In AR übermittelte Aufgaben verwenden für das Aufgaben-Markierungsbild die aktuelle Modelltransparenz-Einstellung.

Bewährte Vorgehensweisen für AR

Erstellen Sie eine AR-Voreinstellung, um nur die benötigten Modelle zu laden. Weniger Modelle verbessern die Leistung und verringern die erforderliche Downloadgröße. AR erfordert keine Internetverbindung; das Vorabladen und im Cache speichern eines Projekts ermöglicht daher die Nutzung von AR im Offline-Modus.

AR-Darstellungsvorlagen einrichten:

• Erstellen Sie Darstellungsvorlagen, die den Projektbedingungen entsprechen. Dies kann helfen, die Herkunft von Modellen zu identifizieren, Arbeitsphasen anzuzeigen oder Modellattribute zur schnellen Identifizierung visuell darzustellen.
• Erstellen Sie gewerkspezifische Darstellungen, die nur die zu einem Gewerk gehörenden Systeme oder die entsprechende Infrastruktur hervorheben.
• Blenden Sie Decken-/Gerätefreiräume aus, um die Sichtbarkeit von MEP-Systemen zu verbessern und die visuelle Übersichtlichkeit zu erhöhen.
• Minimieren Sie transparente Objekte, um die Leistung zu verbessern. Nicht transparente Texturen benötigen weniger Rechenleistung beim Rendern und können mit für AR vorgesehenen Darstellungsvorlagen verwendet werden.

Richten Sie Ansichten für Bereiche ein, von denen Sie wissen, dass Sie sie in AR verwenden möchten:

• Erstellen Sie Schnittboxen (verfügbar in Revizto Desktop) für Räume oder Fläche. Dies verbessert die Leistung, indem die Anzahl der in AR angezeigten und verarbeiteten Objekte reduziert wird.
• Erstellen Sie Ansichtspunkte der Räume, die Sie ansehen möchten, um in Revizto Site schnell zum Raum zu navigieren und mit der AR-Kalibrierung zu beginnen.

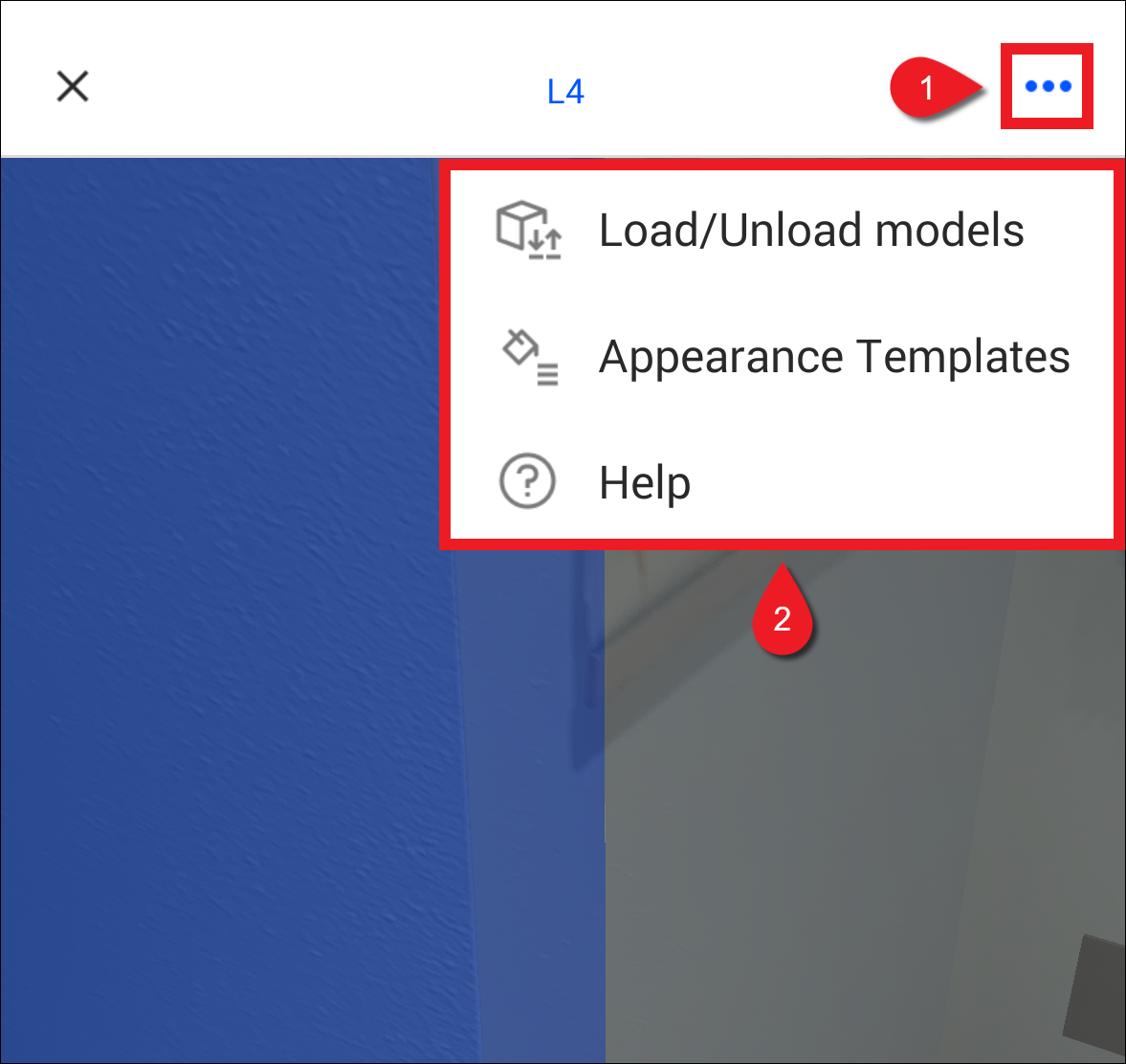

Sie können Modelle laden/entladen und Darstellungsvorlagen anwenden, indem Sie das Menü Aktionen öffnen und auf Modelle laden/entladen oder Darstellungsvorlagen tippen. Die Hilfeseite ist ebenfalls verfügbar und bietet eine kurze Beschreibung der AR-Tools und -Funktionen.
