Lineare Navigation Folgen
Die Lineare Navigation ist ein leistungsstarkes Tool für lineare Infrastrukturprojekte und ermöglicht es Ihnen, Achslinien (oder Mittellinien) und Abschnitte (auch als Stationen oder Stationierung bekannt) in Revizto-Projekten zu untersuchen und zu verwalten. Achslinien können einem Projekt direkt aus unterstützten Autorentools (z. B. Bentley OpenRoads, OpenRail oder Civil 3D) hinzugefügt werden oder durch manuelles Importieren von LandXML-Dateien.
Die Lineare Navigation arbeitet mit anderen Revizto-Funktionen zusammen, um den Wert Ihrer Informationen zu linearen Infrastrukturprojekten zu maximieren. Sie können Aufgaben Tags an bestimmten Koordinaten entlang der Achslinie hinzufügen, das Lineal verwenden, um an die Geometrie der Achslinie auszurichten, Schnitte entlang der Achslinie verschieben und Achslinieninformationen in den Objekteigenschaften anzeigen.
Sie können die Achslinien in einem Modell ein- oder ausblenden, indem Sie unten auf der Symbolleiste auf Achslinien anzeigen/ausblenden klicken.
- Erforderliche Berechtigungen
- Lineare Navigation verwenden
- Achslinien verwalten
- Anzeigeeinstellungen für Achslinien verwalten
- LandXML-Dateien manuell importieren
Erforderliche Berechtigungen
Zum Verwalten von Achslinieneinstellungen und Importieren von Achslinien sind bestimmte Projektzugriffsrechte erforderlich. Wenn Sie die Achslinieneinstellungen nicht verwalten können, wenden Sie sich an Ihren Projekt- oder Lizenzadministrator.
Sie können Ihre Zugriffsrechte in der Registerkarte Projektteam in Revizto Workspace einsehen, indem Sie neben Ihrem Rollennamen auf Projektrolle anzeigen oder Projektrolle festlegen
klicken. Weitere Informationen finden Sie unter Verwaltung von Projektrollen.
- Um Achslinien zu importieren, zu löschen oder zu bearbeiten und Achslinieneinstellungen zu verwalten, benötigen Sie:
- Alle 3D-Modelle verwalten
- Um Achslinien anzuzeigen und lokale Anzeigeeinstellungen zu verwalten, benötigen Sie:
- Neue 3D-Modelle hinzufügen
Lineare Navigation verwenden
Achslinien können mithilfe des Tools Lineare Navigation in der 3D-Umgebung von Revizto durchlaufen und verwaltet werden. Der Bereich Lineare Navigation wird in der linken oberen Ecke des Modells geöffnet. Wenn der Navigationsbereich geschlossen ist, wird er durch erneutes Klicken auf Lineare Navigation
wieder geöffnet.

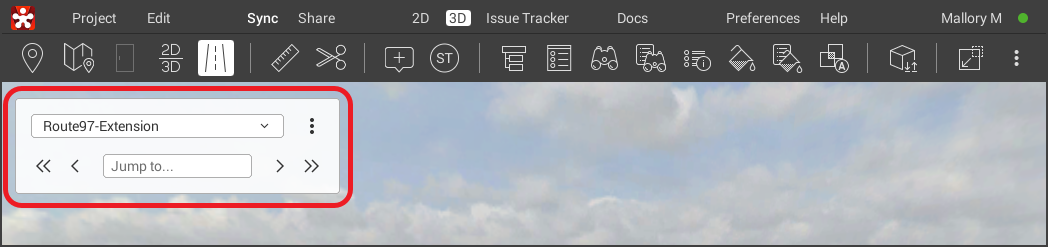

Im Bereich Lineare Navigation können Sie sich entlang der ausgewählten Achslinie bewegen, indem Sie entweder zu einem bestimmten Abschnitt springen oder sich schrittweise vor- bzw. zurückbewegen.

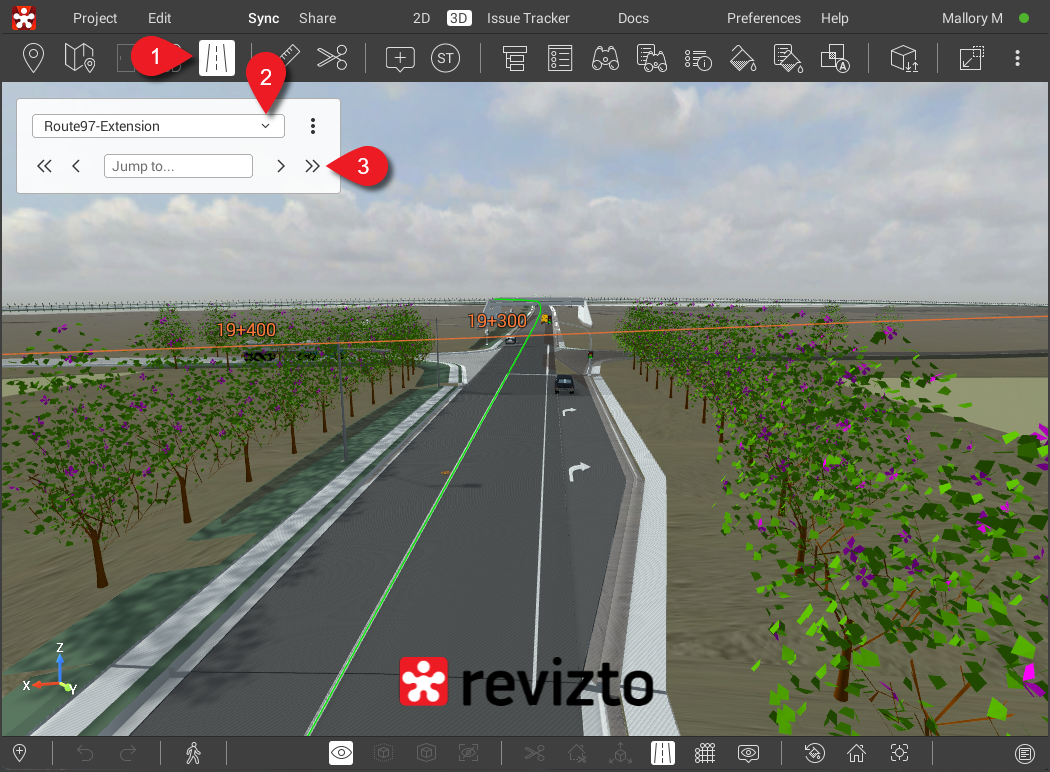

So verwenden Sie die Lineare Navigation:
- Öffnen Sie den Bereich Lineare Navigation, indem Sie auf der Symbolleiste auf Lineare Navigation
klicken.
- Wählen Sie die Achslinie im Dropdown-Menü aus. Es stehen nur aktive Achslinien zur Verfügung.
- Um zu ändern, welche Achslinien aktiv sind, siehe Achslinien aktivieren oder deaktivieren.
-
Verwenden Sie die Steuerelemente im Navigationsbereich, um die Achslinie zu durchlaufen.
- Springen Sie zu einem bestimmten Abschnitt, indem Sie auf das Abschnittsfeld klicken und den gewünschten Abschnitt auswählen oder eingeben.
- Bewegen Sie sich vorwärts (Weiter) oder rückwärts (Zurück) in Nebenabschnitten, indem Sie den einzelnen Pfeil
auswählen. Um den Nebenabschnitt festzulegen, wechseln Sie zu Abschnitte konfigurieren.
- Bewegen Sie sich vorwärts (Weiter) oder rückwärts (Zurück) in Hauptabschnitten, indem Sie den doppelten Pfeil
auswählen. Um den Hauptabschnitt festzulegen, wechseln Sie zu Abschnitte konfigurieren.
- Wenn benutzerdefinierte Schritte aktiviert sind, bewegen Sie sich vorwärts (Weiter) oder rückwärts (Zurück) um die festgelegte Entfernung, indem Sie den Pfeil
auswählen. Benutzerdefinierte Schritte werden im Menü Mehr
wie unten beschrieben konfiguriert und aktiviert.
Klicken Sie im Bereich Lineare Navigation auf Mehr , um weitere Navigations- und Konfigurationsoptionen aufzurufen:
| Zuschneiden und in Richtung des nächsten Abschnitts blicken | Stellt Ihre Modellansicht so ein, dass entlang der Achslinie geschnitten wird und in Richtung des nächsten Abschnitts geblickt wird. |
| Zuschneiden und in Richtung des vorherigen Abschnitts blicken | Stellt Ihre Modellansicht so ein, dass entlang der Achslinie geschnitten wird und in Richtung des vorherigen Abschnitts geblickt wird. |
| Ansicht von oben nach unten | Stellt Ihre Modellansicht so ein, dass von oben auf die Projektgeometrie geblickt wird. |
| Vertikal schneiden | Der Schnitt verläuft vertikal zum Gefälle der Achslinie. |
| Senkrecht zum Profil schneiden | Der Schnitt verläuft senkrecht zum Gefälle der Achslinie. |
| Benutzerdefinierten Schritt konfigurieren | Legt eine benutzerdefinierte Entfernung für die Bewegung entlang der Ausrichtung fest. Sobald ein benutzerdefinierter Schritt konfiguriert ist, können Sie ihn aktivieren oder deaktivieren, indem Sie im Menü das Kontrollkästchen Benutzerdefinierten Schritt aktivieren auswählen. Wenn ein benutzerdefinierter Schritt aktiviert ist, werden die Pfeilsteuerelemente für Haupt- und Nebenabschnitt im linearen Navigator durch ein Pfeilsteuerelement für den benutzerdefinierten Schritt ersetzt |
| An den Anfang springen |
Springt zum Anfang der ausgewählten Achslinie. Die Startkoordinate der ausgewählten Achslinie wird hier angezeigt. |
| An das Ende springen |
Springt zum Ende der ausgewählten Achslinie. Die Endkoordinate der ausgewählten Achslinie wird hier angezeigt. |
Über dieses Menü können Sie außerdem Achslinien verwalten und Anzeigeeinstellungen für Achslinien aufrufen, die in den folgenden Abschnitten beschrieben werden.
Achslinien verwalten

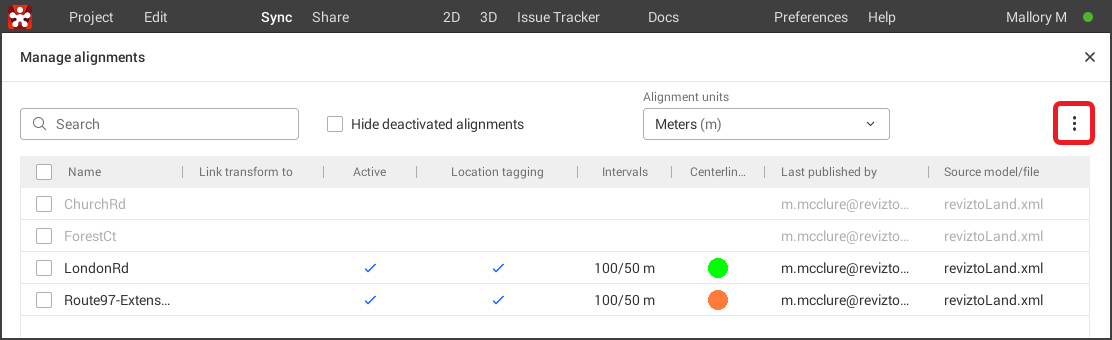

Die meisten Achslinieneinstellungen können Sie auf der Seite Achslinien verwalten bearbeiten. Diese Einstellungen umfassen das Aktivieren/Deaktivieren von Achslinien, das Konfigurieren von Abschnitten, das Festlegen von Achslinienfarben, das Aktivieren des Positions-Tagging und die Auswahl der Achslinieneinheiten. Diese Einstellungen gelten projektweit; alle hier vorgenommenen Änderungen werden für alle anderen Projektmitglieder wirksam, nachdem diese ihr Projekt synchronisiert haben.
Achslinien verwalten kann über das Tool im Bereich Lineare Navigation in der 3D-Umgebung von Revizto oder über das Menü Bearbeiten geöffnet werden.
- Öffnen Sie den Bereich Lineare Navigation, indem Sie auf der Symbolleiste auf Lineare Navigation
klicken.
- Klicken Sie im Navigationsbereich auf Mehr
.
- Klicken Sie auf Achslinien verwalten.
So öffnen Sie Achslinien verwalten über das Menü Bearbeiten:
- Klicken Sie auf Bearbeiten.
- Klicken Sie auf Achslinien verwalten.
Achslinien verwalten kann auch über das Menü Projekteigenschaften geöffnet werden, indem Sie auf Bearbeiten neben Achslinien klicken.
Die meisten Achslinieneinstellungen finden Sie im Menü Aktionen in der rechten oberen Ecke der Achslinienliste. Die in diesem Menü verfügbaren Einstellungen und Aktionen hängen von den ausgewählten Achslinien ab.
Die folgenden Abschnitte beschreiben jede Achslinieneinstellung im Detail.
Achslinieneinheiten festlegen
Achslinieneinheiten gelten projektweit und sind speziell für Achslinien verwendete Maßeinheiten. Sie werden nicht automatisch den allgemein für das Projekt festgelegten Maßeinheiten angepasst.

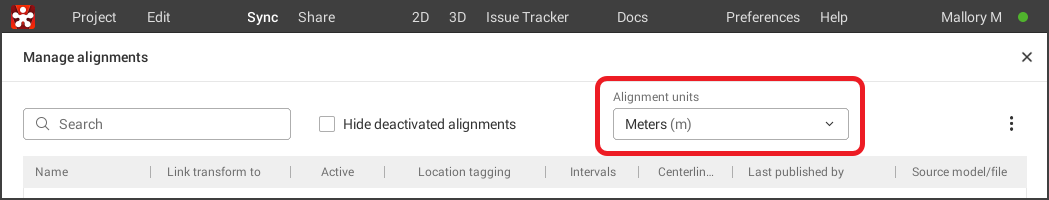

So ändern Sie die Achslinieneinheiten:
-
Klicken Sie oben in der Achslinienliste auf das Dropdown-Menü Achslinieneinheiten.
- Wählen Sie die Maßeinheiten: Meter (m), Fuß (US) (sft) oder Fuß (ft).
- Klicken Sie auf OK, um zu bestätigen, dass Abschnitte neu berechnet werden.
Wenn die Achslinieneinheiten geändert werden, bleiben die Abschnittszahlen gleich, aber alle Abschnittsmaße müssen an die neuen Einheiten angepasst und neu berechnet werden. Beispiel: Waren die Abschnitte ursprünglich 150 Meter/50 Meter und Sie wechseln zu Fuß (US), sind die Abschnitte jetzt 150 Fuß (US)/50 Fuß (US).
Standard-Achslinieneinstellungen
Die Standard-Achslinieneinstellungen legen grundlegende Achsliniendaten fest, wie Haupt- und Nebenabschnitte, Farben und Positions-Tagging. Wenn eine Achslinie ohne diese Einstellungen in Revizto veröffentlicht wird, werden die Standardeinstellungen angewendet, sobald die Achslinie erstmals in Revizto importiert oder veröffentlicht wird. In der Regel enthalten aus einem Autorentool importierte Achslinien diese Daten bereits, sodass die Standard-Achslinieneinstellungen hauptsächlich auf Achslinien zutreffen, die direkt aus LandXML-Dateien importiert werden.
So bearbeiten Sie die Standard-Achslinieneinstellungen:
- Klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie Standard-Achslinieneinstellungen.
- Bearbeiten Sie Folgendes nach Bedarf:
- Positions-Tagging
- Hauptabschnitt, Strichlänge oder Farbe des Hauptabschnitts
- Nebenabschnitte aktivieren
- Nebenabschnitt, Strichlänge oder Farbe des Nebenabschnitts
- Farbe der Mittellinie
- Klicken Sie auf Anwenden.
Label-Format
Diese Einstellung steuert, wie Abschnittslabel für Achslinien im gesamten Projekt angezeigt werden.

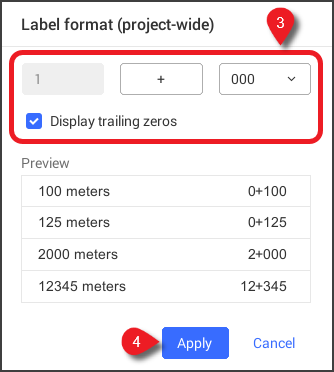

So bearbeiten Sie das Label-Format:
- Klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie Label-Format.
- Bearbeiten Sie Folgendes nach Bedarf:
- Separator (maximal vier Zeichen einschließlich Leerzeichen)
- Dropdown-Menü Anzahl der Zeichen
- Nachgestellte Nullen anzeigen.
-
Klicken Sie auf Anwenden.
Der Abschnitt Vorschau zeigt ein Beispiel des Label-Formats, bevor Sie es anwenden.
Nähe der Positions-Tags
Diese Einstellung legt fest, wie nah eine Aufgabe an einer Achslinie liegen muss, damit die Aufgabe mit den Ortsinformationen gekennzeichnet wird.
So legen Sie die Nähe der Positions-Tags fest:
- Klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie Nähe der Positions-Tags (projektweit).
- Bearbeiten Sie den Nähewert.
- Klicken Sie auf Anwenden.
Die Nähe der Positions-Tags gilt für alle Achslinien im Projekt.
Mit dieser Einstellung können Sie Haupt- und Nebenabschnitte, Strichlängen sowie Farben für Mittellinie und Abschnitte festlegen. Wenn Sie mehrere Achslinien auswählen, werden dieselben Abschnitts- und Farbeinstellungen auf alle angewendet.
Farben können auch über Farben ändern geändert werden.
- Aktivieren Sie in der Achslinienliste das Kontrollkästchen neben den Achslinien, die Sie bearbeiten möchten. Dies kann eine oder mehrere sein.
- Klicken Sie mit der rechten Maustaste auf die Achslinien oder klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie Abschnitte konfigurieren.
- Bearbeiten Sie Folgendes nach Bedarf:
- Hauptabschnitt, Strichlänge oder Farbe des Hauptabschnitts
- Nebenabschnitte aktivieren
- Nebenabschnitt, Strichlänge oder Farbe des Nebenabschnitts
- Farbe der Mittellinie.
- Klicken Sie auf Anwenden.

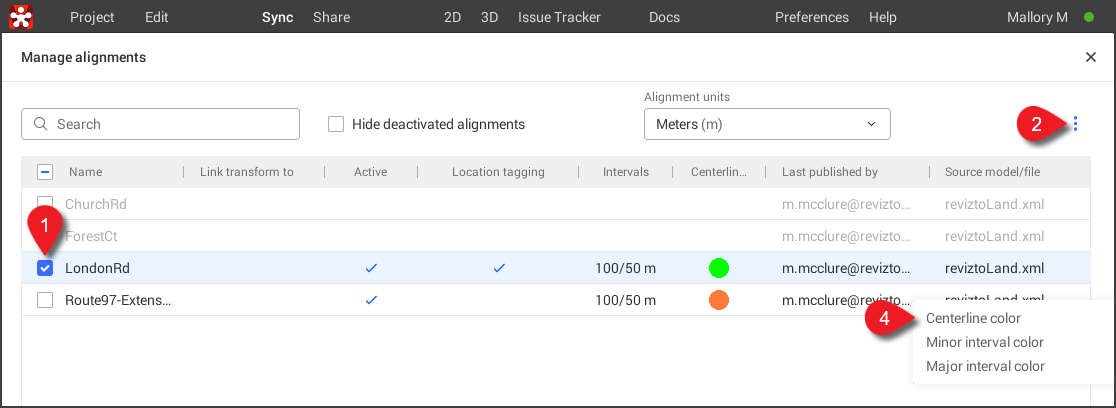

Mit dieser Option können Sie die Farbe der Mittellinie, des Nebenabschnitts oder des Hauptabschnitts ändern. Wenn Sie mehrere Achslinien auswählen, wird dieselbe Farbänderung auf alle angewendet.
Farben können auch über Abschnitte konfigurieren geändert werden.
- Aktivieren Sie in der Achslinienliste das Kontrollkästchen neben den Achslinien, die Sie bearbeiten möchten. Dies kann eine oder mehrere sein.
- Klicken Sie mit der rechten Maustaste auf die Achslinien oder klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie Farben ändern.
-
Wählen Sie das Element, dessen Farbe Sie ändern möchten: Farbe der Mittellinie, Farbe für Nebenabschnitt, Farbe für Hauptabschnitt.
-

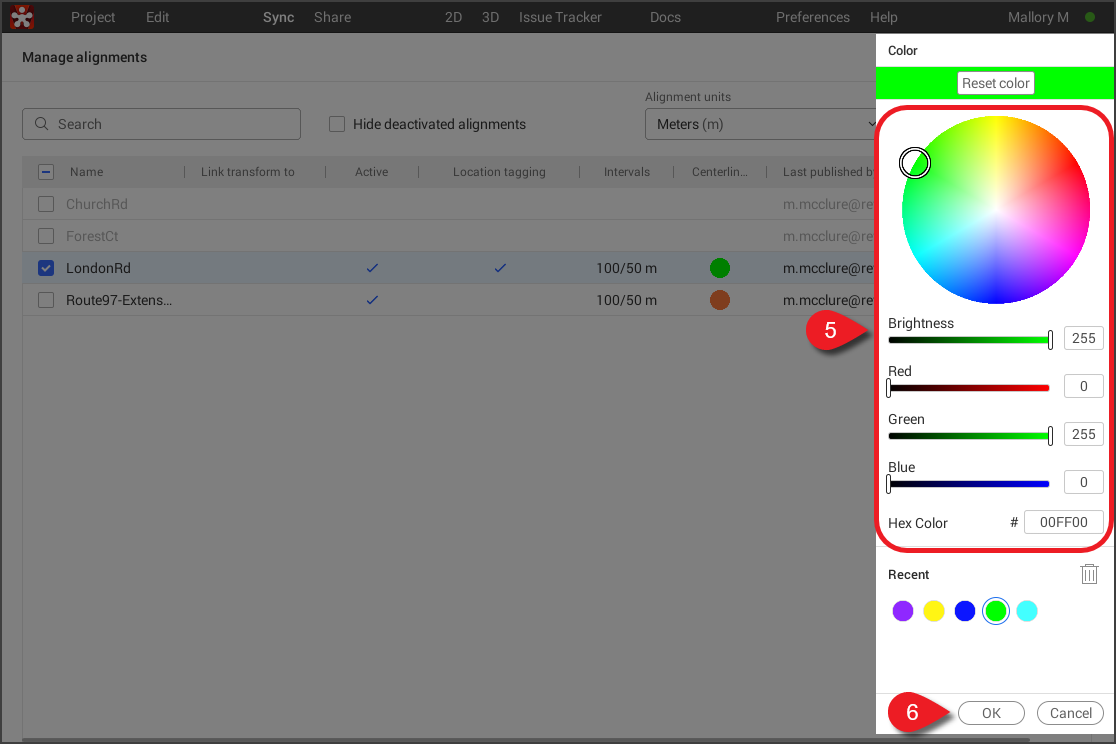

Wählen Sie die Farbe über das Rad, Schieberegler, einen Hex-Farbcode oder zuletzt verwendete Farben.
- Sie können das Element durch Klicken auf Farbe zurücksetzen oben im Fenster auf die Standardfarbe zurücksetzen.
- Sie können zuletzt verwendete Farben löschen, indem Sie neben Kürzlich verwendet auf Löschen
klicken und die zu entfernenden Farben auswählen. Klicken Sie auf Fertig oder Löschen
, um die Löschoption zu schließen.
- Klicken Sie auf OK.

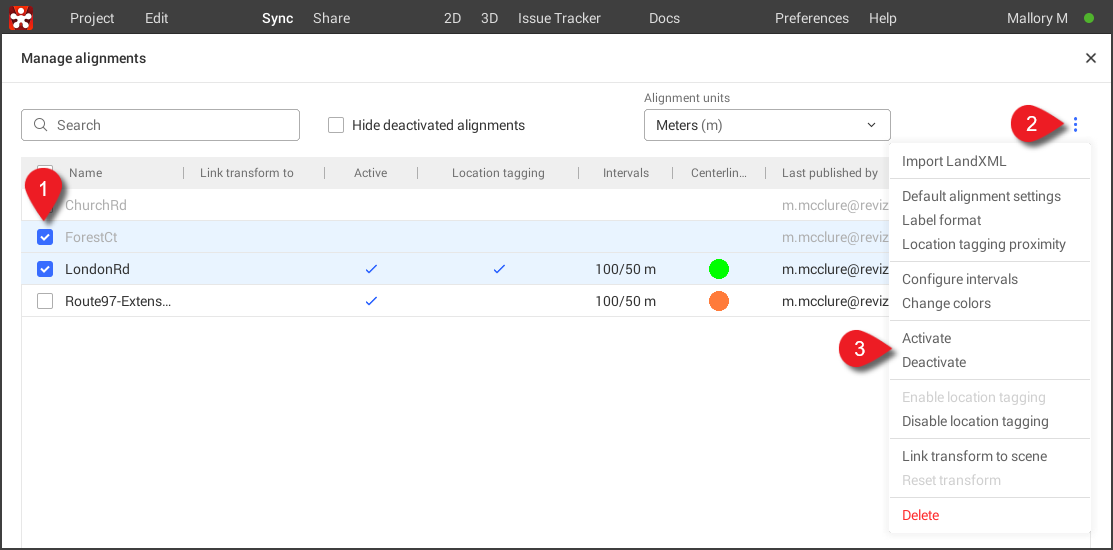

Achslinien können jederzeit aktiviert oder deaktiviert werden. Wenn eine Achslinie deaktiviert ist, steht sie in der 3D-Umgebung erst wieder zur Verfügung, nachdem sie erneut aktiviert wurde.
- Wählen Sie die Achslinien aus, die Sie aktivieren oder deaktivieren möchten.
- Klicken Sie mit der rechten Maustaste auf die Achslinien oder klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
-
Wählen Sie Aktivieren oder Deaktivieren.
- Wenn Sie Achslinien mit dem gleichen Zustand auswählen, steht nur der jeweils entgegengesetzte Zustand zur Verfügung. Wenn beispielsweise alle Achslinien bereits aktiviert sind, steht nur Deaktivieren zur Verfügung.
- Wenn Sie Achslinien mit gemischten Zuständen auswählen, sind beide Optionen verfügbar; die gewählte Option wird auf die Achslinien angewendet, die sich nicht in diesem Zustand befinden. Wenn Sie beispielsweise eine Mischung aus aktiven und inaktiven Achslinien auswählen und dann Aktivieren wählen, werden die inaktiven Achslinien aktiviert.
Wenn Sie oben auf der Seite das Kontrollkästchen Deaktivierte Achslinien ausblenden auswählen, werden inaktive Achslinien in der Achslinienliste ausgeblendet. Wenn Sie das Kontrollkästchen deaktivieren, werden alle Achslinien im Modell angezeigt. Inaktive Achslinien werden ausgegraut dargestellt und zeigen keine weiteren Einstellungen wie Farbe der Mittellinie oder Abschnitte. Durch das Aktivieren inaktiver Achslinien werden deren frühere Einstellungen (z. B. Farben und Abschnitte) wiederhergestellt.

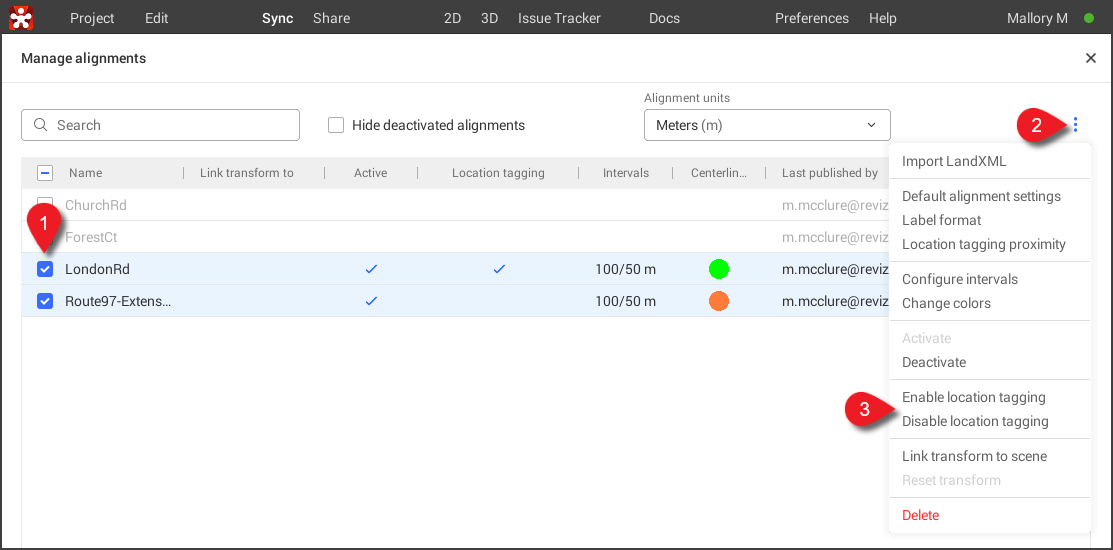

Positions-Tagging aktivieren oder deaktivieren
Damit können Sie bestimmte Achslinien für das Positions-Tagging von Aufgaben auswählen. Wenn das Positions-Tagging für eine Achslinie deaktiviert ist, werden die Informationen dieser Achslinie nicht in den Metadaten von Aufgaben oder Kollisionen angezeigt.
- Wählen Sie die Achslinie aus, für die Sie das Positions-Tagging aktivieren oder deaktivieren möchten.
- Klicken Sie mit der rechten Maustaste auf die Achslinien oder klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
-
Wählen Sie Positions-Tagging aktivieren oder Positions-Tagging deaktivieren.
- Wenn Sie Achslinien mit dem gleichen Zustand auswählen, steht nur der jeweils entgegengesetzte Zustand zur Verfügung. Wenn beispielsweise bei allen Achslinien das Positions-Tagging bereits aktiviert ist, steht nur Positions-Tagging deaktivieren zur Verfügung.
- Wenn Sie Achslinien mit gemischten Zuständen auswählen, sind beide Optionen verfügbar; die gewählte Option wird auf die Achslinien angewendet, die sich nicht in diesem Zustand befinden. Wenn Sie beispielsweise eine Mischung von Achslinien mit und ohne aktivierte Positions-Tagging auswählen und dann Positions-Tagging aktivieren wählen, wird das Positions-Tagging für die Achslinien ohne Positions-Tagging aktiviert.
Transformation mit Szene verknüpfen
Dadurch können Sie eine Achslinie mit den Koordinaten bzw. dem Ursprungspunkt einer gewählten Szene verknüpfen, sodass sich die Achslinie zusammen mit dieser Szene bewegt oder dreht. Dies ist besonders nützlich für Achslinien, die manuell aus LandXML-Dateien importiert wurden, da Achslinien, die direkt aus einem Autorentool veröffentlicht werden, automatisch mit den entsprechenden Szenen im Modell verknüpft werden.
So verknüpfen Sie eine Achslinie mit der Transformation einer Szene:
- Aktivieren Sie in der Achslinienliste das Kontrollkästchen neben den Achslinien, die Sie verknüpfen möchten. Dies kann eine oder mehrere sein.
- Klicken Sie mit der rechten Maustaste auf die Achslinien oder klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie Transformation mit Szene verknüpfen.
- Wählen Sie unter Zielszene die Szene aus, mit der Sie die Achslinie verknüpfen möchten.
- Klicken Sie auf Anwenden.
Die verknüpfte Szene wird in der Achslinienliste neben der Achslinie aufgeführt.

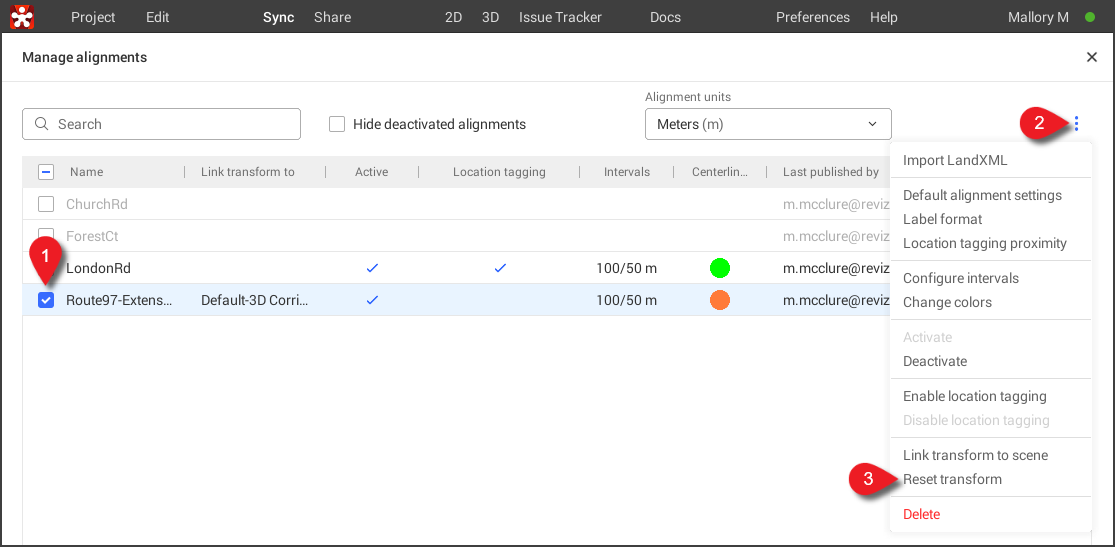

So setzen Sie eine verknüpfte Transformation zurück:
- Aktivieren Sie in der Achslinienliste das Kontrollkästchen neben den Achslinie, bei denen Sie die Verknüpfungen trennen möchten. Dies kann eine oder mehrere sein.
- Klicken Sie mit der rechten Maustaste auf die Achslinien oder klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
-
Wählen Sie Transformation zurücksetzen.
- Bestätigen Sie das Zurücksetzen, indem Sie im Dialogfenster auf Transformation zurücksetzen klicken.
Die Achslinie ist anschließend nicht mehr mit der Transformation der Szene verknüpft und kehrt zu der durch ihre internen Koordinatensysteme festgelegten Positionierung zurück.
Achslinie löschen
So löschen Sie eine Achslinie:
- Aktivieren Sie in der Achslinienliste das Kontrollkästchen neben den Achslinien, die Sie löschen möchten. Dies kann eine oder mehrere sein.
- Klicken Sie mit der rechten Maustaste auf die Achslinien oder klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie Löschen.
- Bestätigen Sie das Löschen der Achslinie, indem Sie im Dialogfenster auf OK klicken.
Anzeigeeinstellungen für Achslinien verwalten
Anzeigeeinstellungen für Achslinien sind lokal für Ihr Gerät und steuern, wie Achslinien in Ihrem Projekt angezeigt werden. Die Anzeigeeinstellungen für Achslinien können über den Bereich Lineare Navigation in der 3D-Umgebung von Revizto geöffnet werden.

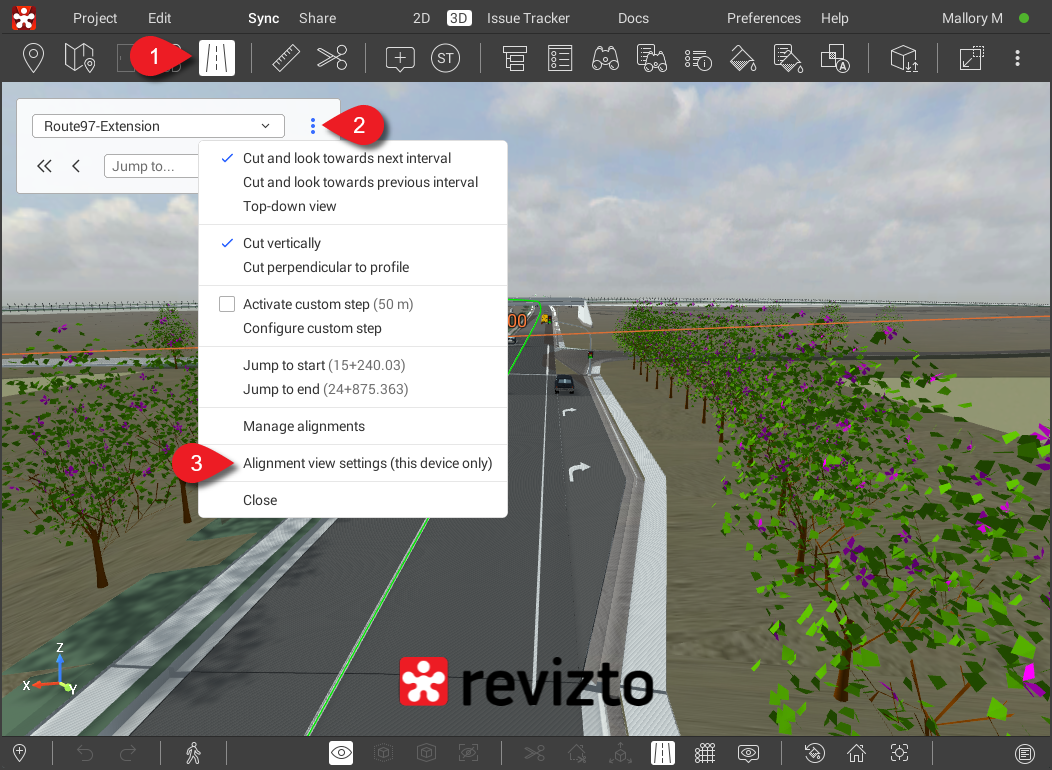

So ändern Sie die Anzeigeeinstellungen für Achslinien:
- Öffnen Sie den Bereich Lineare Navigation, indem Sie auf der Symbolleiste auf Lineare Navigation
- Klicken Sie auf Mehr
-
Klicken Sie auf Anzeigeeinstellungen für Achslinien.
- Aktivieren Sie die Kontrollkästchen neben den Einstellungen, die Sie ändern möchten.
- Schließen Sie das Fenster Anzeigeeinstellungen für Achslinien. Die Anzeigeeinstellungen werden sofort geändert.
Die Anzeigeeinstellungen für Achslinien umfassen Folgendes:
| Achslinien in 3D anzeigen |
Aktivieren Sie dieses Kontrollkästchen, um Achslinien im 3D-Modell anzuzeigen. Dies entspricht Achslinien anzeigen/ausblenden |
| Aktuelle Achslinien |
Steuert, ob die Mittellinie oder Abschnitte auf der aktuell ausgewählten Achslinie angezeigt werden. Aktivieren Sie die Kontrollkästchen Mittellinie oder Abschnitte, um diese Elemente auf der Achslinie sichtbar zu machen.
|
| Andere Achslinien |
Steuert, ob Mittellinie oder Abschnitte für jede aktive Achslinie im 3D-Modell außer der aktuellen Achslinie angezeigt werden. Aktivieren Sie neben einer Achslinie die Kontrollkästchen Mittellinie oder Abschnitte, um diese Elemente auf dieser Achslinie sichtbar zu machen.
|
LandXML-Dateien manuell importieren
Achslinien können manuell über das Menü Achslinien verwalten in Ihr Projekt importiert werden.
So importieren Sie LandXML-Dateien in ein Projekt mit Achslinien:
- Navigieren Sie zum Menü Achslinien verwalten.
- Klicken Sie in der rechten oberen Ecke der Achslinienliste auf Aktionen
- Wählen Sie LandXML importieren.
- Wählen Sie die LandXML-Dateien auf Ihrem Gerät aus, die Sie importieren möchten.
- Wählen Sie im Fenster LandXML importieren die Standardeinstellungen für die neuen Achslinien.
- Klicken Sie auf Anwenden.
Die LandXML-Dateien werden als neue Achslinieninformationen oder als Aktualisierungen vorhandener Achslinien hinzugefügt.
So importieren Sie LandXML-Dateien in ein Projekt ohne Achslinien:
- Öffnen Sie das Menü Bearbeiten.
- Klicken Sie auf Achslinien verwalten.
- Sie können auch Projekteigenschaften öffnen und neben Achslinien auf Bearbeiten
klicken.
- Sie können auch Projekteigenschaften öffnen und neben Achslinien auf Bearbeiten
- Klicken Sie auf LandXML importieren
- Wählen Sie die LandXML-Dateien auf Ihrem Gerät aus, die Sie importieren möchten.
- Wählen Sie im Fenster LandXML importieren die Standardeinstellungen für die neuen Achslinien.
- Klicken Sie auf Anwenden.
