Problem

Ich habe einen Plan, der in Revit erstellt wurde. Nach dem Export nach Revizto, entweder direkt oder über den Import aus einer PDF-Datei oder einem CDE-Dokument, ist die Plan-Überlagerung nicht korrekt ausgerichtet.

Grund

Dies kann folgenden Grund haben:

1. Sie haben eine neue Version des Plans mit anderen PDF-Druckereinstellungen exportiert.
2. Der Plan enthält Objekte, die über die Ränder des Plans hinausragen.

Lösung

Versuchen Sie Folgendes:

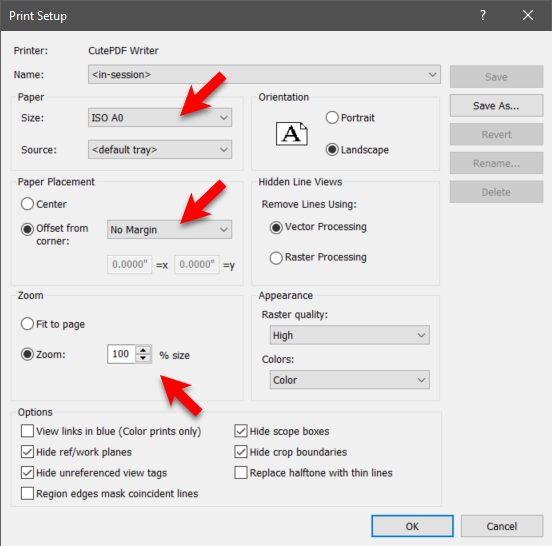

• Überprüfen Sie die Einstellungen des PDF-Druckers, den Sie zum Erstellen von Plänen aus Revit verwenden, und korrigieren Sie diese bei Bedarf. Exportieren Sie dann den Plan aus Revit nach Revizto, entweder direkt oder über den Import aus einer PDF-Datei oder einem CDE-Dokument.

  Die empfohlenen Einstellungen umfassen ein Papierformat, das dem Revit-Titelblock entspricht, keine Randplatzierung und eine Skalierung von 100 %.



• Suchen Sie in Revit nach Elementen, die außerhalb des Titelblocks Ihres Plans liegen.

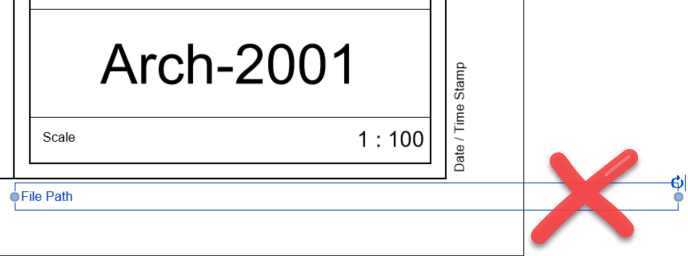

  Beachten Sie, dass selbst unsichtbare Elementteile außerhalb des Titelblocks Probleme verursachen können. Diese Teile werden sichtbar, wenn Sie diese auswählen (siehe Abbildung unten).



  Wenn Sie Elemente außerhalb des Titelblocks finden, gehen Sie wie folgt vor:

  1. Bearbeiten Sie die Elemente so, dass sie in den Titelblock passen, und wenden Sie die Änderung anschließend auf alle betroffenen Pläne an.

  2. Exportieren Sie den Plan aus Revit nach Revizto (oder exportieren Sie nur die Plankoordinaten).
