Pläne importieren Folgen
Sie können PDFs als Pläne aus Ihren lokalen Dateien und aus Online-CDEs importieren. Revizto behandelt jede Seite eines PDF-Dokuments als Plan. Revizto analysiert PDF-Dateinamen und Seitenlabels, um Plannummern, -namen und Revisionen zu generieren. Diese Daten können bestimmen, ob die importierten Seiten neue Versionen vorhandener Pläne sind oder vollständig neue Pläne.
Vor dem Import haben Sie die Möglichkeit, die Nummern, Namen und die Zuordnung zwischen den Seiten und vorhandenen Plänen zu korrigieren. Um manuelle Korrekturen zu minimieren, stellen Sie sicher, dass Ihre PDF-Dateinamen oder Seitenlabels einem der Formate für die Planbenennung entsprechen.
- Erforderliche Berechtigungen
- PDFs als Pläne importieren
- Einen Standardplan in einen CDE-Plan umwandeln
- Optionen für die Planzuordnung
- Formate für die Planbenennung
- Fehlerbehebung
Erforderliche Berechtigungen
Benutzer benötigen Projekt-Zugriffsrechte, um neue Pläne zu importieren oder Pläne zu überschreiben. Wenn Sie keine Pläne importieren können, verfügt Ihre Projektrolle nicht über die erforderlichen Rechte oder Berechtigungen. Wenn Sie eine CDE verwenden, benötigen Sie außerdem Anzeige-/Zugriffsberechtigungen in Ihrer CDE, um Pläne in Revizto anzuzeigen.
Sie können Ihre Zugriffsrechte in der Registerkarte Projektteam in Revizto Workspace einsehen, indem Sie neben Ihrem Rollennamen auf Projektrolle anzeigen oder Projektrolle festlegen
klicken. Weitere Informationen finden Sie unter Verwaltung von Projektrollen.
- Zum Importieren neuer Pläne aus Dateien oder CDEs und zum Aktualisieren von von Ihnen hinzugefügten Plänen benötigen Sie:
- Neue Pläne hinzufügen
- Zum Aktualisieren von Plänen, die von allen Benutzern hinzugefügt wurden, benötigen Sie:
- Alle Pläne verwalten
PDFs als Pläne importieren
Revizto-Benutzer mit den erforderlichen Berechtigungen können PDFs als Pläne aus lokalen Dateien oder integrierten gemeinsamen Datenumgebungen (CDEs) importieren. Mit einer CDE verbundene Pläne werden automatisch aktualisiert und stellen sicher, dass Revizto die neuesten Überarbeitungen Ihrer Pläne verwendet. Vorhandene Aufgabendaten und 3D-Überlagerungen bleiben zwischen Planversionen erhalten, wenn Pläne mit Plankoordinaten aus Ihrem Autorentool exportiert werden.
Sie können Pläne über die 2D-Umgebung mithilfe der 2D-Galerie und der Planansicht oder über die Docs-Umgebung mit CDEs importieren.
- Pläne über die 2D-Galerie importieren
- Pläne über die Planansicht importieren
- Pläne über eine CDE importieren
Pläne über die 2D-Galerie importieren
So importieren Sie Pläne in der 2D-Galerie:
- Klicken Sie auf 2D, um zur 2D-Umgebung in Revizto zu wechseln.
- Wählen Sie in der Plangalerie den Zielordner aus und öffnen Sie ihn.
- Klicken Sie auf Importieren
.
|
|

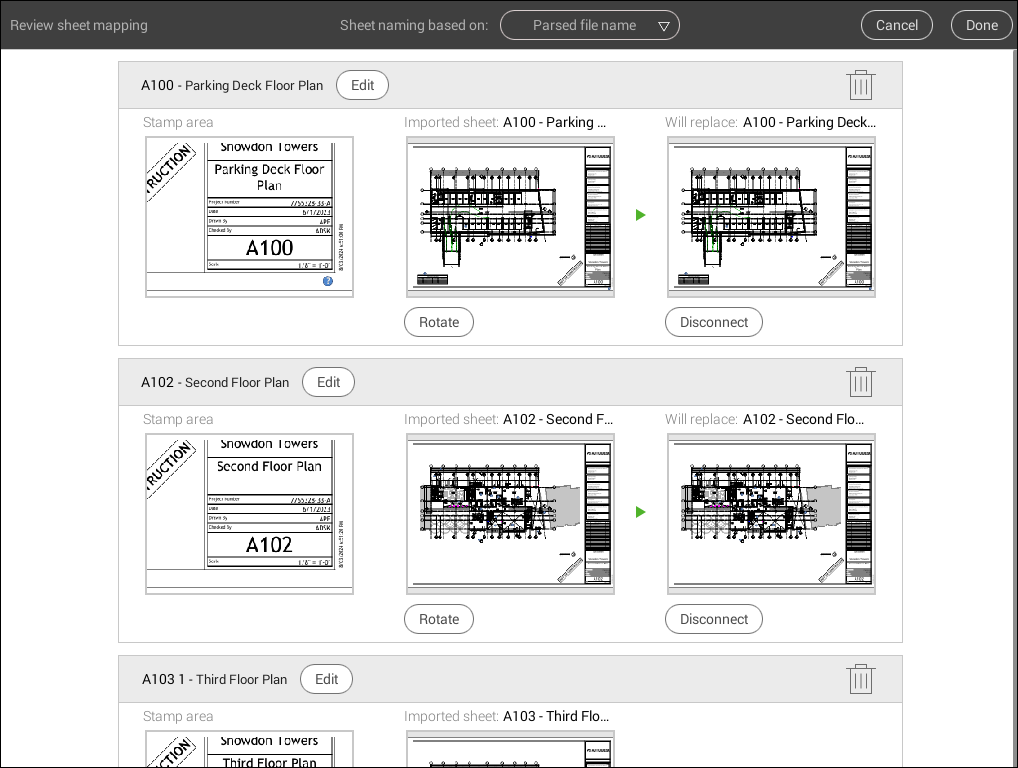

- Überprüfen Sie die Optionen für die Planzuordnung, und nehmen Sie alle erforderlichen Änderungen vor.
- Klicken Sie oben rechts auf Fertig.
Nachdem Pläne importiert wurden, werden die Datumsfelder auf Ausstehend gesetzt, bis Sie Ihr Projekt synchronisieren.
Pläne über die Planansicht importieren
Sie können Pläne auch in der Planansicht importieren. Revizto verknüpft das importierte PDF automatisch mit dem von Ihnen angezeigten Plan, um einen reibungslosen Aktualisierungs-Workflow zu erstellen.
Hinweis: Revizto importiert beim Verknüpfen mit einem vorhandenen Plan nur die erste Seite eines PDFs. Wenn mehrere Pläne in einer einzigen PDF gespeichert sind, können Sie die benötigte Seite öffnen und als neue PDF drucken.
So importieren Sie Pläne aus der Planansicht:
-
Klicken Sie in der oberen Symbolleiste der Planansicht auf Datei importieren
.
|
|
- Überprüfen Sie die Optionen für die Planzuordnung, und nehmen Sie alle erforderlichen Änderungen vor.
- Klicken Sie oben rechts auf Fertig.
Nachdem Pläne importiert wurden, werden die Datumsfelder auf Ausstehend gesetzt, bis Sie Ihr Projekt synchronisieren.
Pläne über eine CDE importieren
Mit einer CDE verbundene Pläne bleiben automatisch aktuell und fügen den gesamten verfügbaren Änderungsverlauf für den Plan in Revizto hinzu. Um automatische Aktualisierungen von CDE-Plänen zu verhindern, siehe Pläne von der CDE trennen. Außerdem erfahren Sie in Nummerierung von Planversionen, wie Revizto Revisionsnummern für CDE-Pläne vergibt.
Hinweis: Aus einer CDE können nur einseitige PDFs importiert werden. Wenn dem Dokument nach dem Erstimport weitere Seiten hinzugefügt werden, liest Revizto bei der automatischen Aktualisierung des Plans nur die erste Seite der Datei.
So importieren Sie Pläne über Docs:
- Klicken Sie oben im Anwendungsfenster auf Docs.
-
Öffnen Sie den CDE-Ordner, der Ihre Pläne enthält.
- Wenn Sie nicht in der CDE angemeldet sind, fordert Sie Revizto auf, Ihren Benutzernamen und Ihr Passwort einzugeben.
- Klicken Sie auf An 2D senden
.
- Aktivieren Sie die Kontrollkästchen für die zu importierenden PDFs, und klicken Sie dann oben rechts auf Fertig.
- Überprüfen Sie die Optionen für die Planzuordnung, und nehmen Sie alle erforderlichen Änderungen vor.
- Klicken Sie oben rechts auf Fertig.
Nachdem die Pläne importiert wurden, werden ihre Datumsangaben auf Ausstehend gesetzt. Wenn Sie Ihr Projekt synchronisieren, werden sie auf das Synchronisierungsdatum geändert.
Einen Standardplan in einen CDE-Plan umwandeln
So wandeln Sie einen Revizto-Plan in ein CDE-Dokument um:
- Klicken Sie oben im Anwendungsfenster auf 2D .
- Öffnen Sie den Plan, den Sie umwandeln möchten.
-
Klicken Sie in der oberen Symbolleiste auf Datei importieren
und wählen Sie Dokument.
-
Navigieren Sie zum aktualisierten Plan im CDE-Ordner.
- Wenn Sie nicht in der CDE angemeldet sind, fordert Sie Revizto auf, Ihren Benutzernamen und Ihr Passwort einzugeben.
-
Wählen Sie das CDE-Dokument aus, und klicken Sie dann oben rechts auf Fertig.
- Wenn Sie mehrere CDE-Dokumente auswählen, wird der Revizto-Plan nicht aktualisiert. Stattdessen werden die CDE-Dokumente als neue Pläne importiert.
- Überprüfen Sie die Optionen für die Planzuordnung, und nehmen Sie alle erforderlichen Änderungen vor.
- Klicken Sie oben rechts auf Fertig.
Nachdem der Plan umgewandelt wurde, wird das Datumsfeld auf Ausstehend gesetzt, und er erhält ein neues CDE-Symbol , das anzeigt, dass der Plan mit Ihrer CDE verbunden ist. Wenn Sie Ihr Projekt synchronisieren, wird es auf das Synchronisierungsdatum geändert.
Optionen für die Planzuordnung
Beim Aktualisieren von Plänen aus unterschiedlichen Quellen oder Tools können mitunter manuelle Änderungen an Plannamen oder der Zuordnung erforderlich sein. Während des Planimports können Sie alle Details überprüfen und sicherstellen, dass Revizto die neuesten Informationen enthält.
Sie können beim Importieren von Plänen aus Dateien oder CDEs folgende Aktionen durchführen:
-

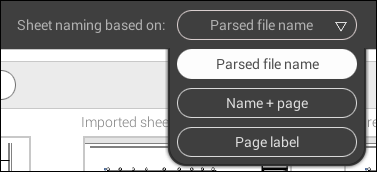

Wählen Sie einen anderen Typ der Planbenennung und wenden Sie die Planzuordnung erneut an.

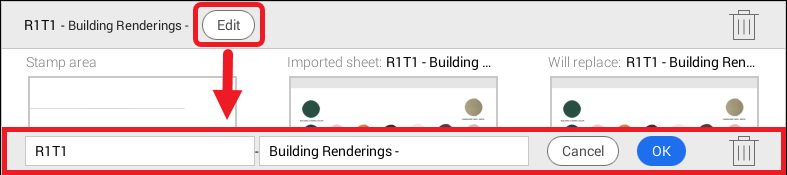

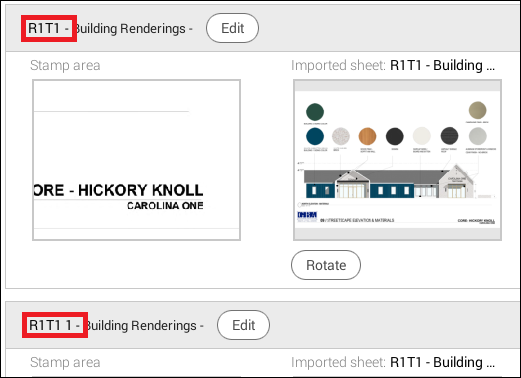

- Klicken Sie auf Bearbeiten, um die Plannummer und den Plannamen zu ändern. Klicken Sie auf OK, um die Änderungen zu bestätigen. Wenn Sie eine doppelte Plannummer eingeben, fügt Revizto ein Leerzeichen und eine Nummer hinzu, um sie eindeutig zu machen.
Bsp.: Name, Name 1, Name 2, usw. - Klicken Sie auf Drehen, um einen Plan um 90 Grad zu drehen.
-

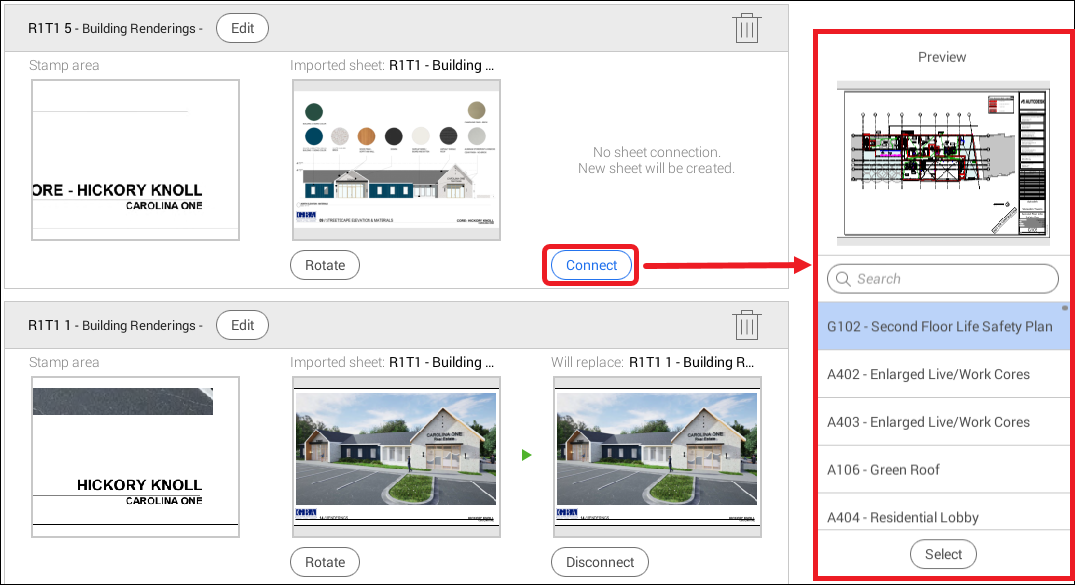

Klicken Sie auf Verbinden, um die Zuordnung eines importierten Plans zu einem vorhandenen Plan zu beginnen. Klicken Sie auf Auswählen, um den ausgewählten Plan zuzuordnen.
- Klicken Sie auf Trennen, um eine vorhandene Planzuordnung zu entfernen.
- Klicken Sie auf Löschen
, um eine Seite vom Import zu entfernen.
Formate für die Planbenennung
Beim Importieren von Plänen trennt Revizto Dateinamen und Seitenlabels, um Plantitel, Beschreibungen und Revisionen zu generieren. Aktualisierte Plantitel überschreiben frühere Plantitel, es sei denn, der neue Titel ist leer; in diesem Fall behält Revizto den alten Titel bei. Die Benennungsregeln basieren auf dem von Ihnen gewählten Format und verwenden die folgenden logischen Variablen:
| Nummer | Eine beliebige Zeichenfolge ohne Leerzeichen. Wenn mehrere Pläne identische Nummern haben, erhalten alle nach dem ersten eine fortlaufende Nummer als Zusatz zu dieser Nummer. Fortlaufende Nummern werden beim Import mehrseitiger Dokumente immer angewendet. |
| Titel | Eine beliebige Zeichenfolge ohne Klammern: (), [] oder {}. |
| Trennzeichen | Beliebig viele Leerraumzeichen (Leerzeichen) mit oder ohne einen einzelnen Unterstrich „_“, oder ein einzelner Unterstrich. |
| Revision | Eine beliebige Zeichenfolge in Klammern: (), [] oder {}. |
| Präfix: | Eine Zeichenfolge, gefolgt von einem Doppelpunkt „:“ und einem Leerraumzeichen. |
Analysierter Dateiname
Diese Option wird für einseitige PDFs empfohlen, um doppelte Plannummern zu vermeiden.

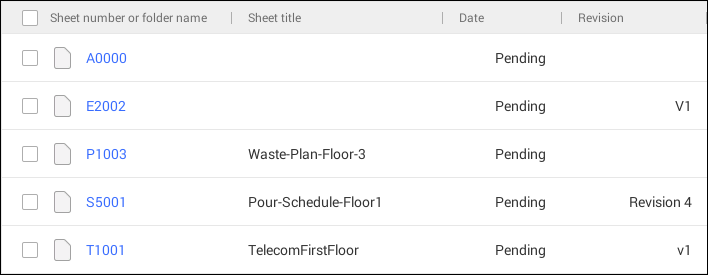

Revizto wendet beim Format Analysierter Dateiname die folgende Logik an:
| <Number>.pdf <Number><Revision>.pdf <Number><Separator><Title>.pdf <Number><Separator><Title><Revision>.pdf <Number><Revision><Separator><Title>.pdf |
A0000.pdf P1003 Waste-Plan-Floor-3.pdf |
Name + Seite

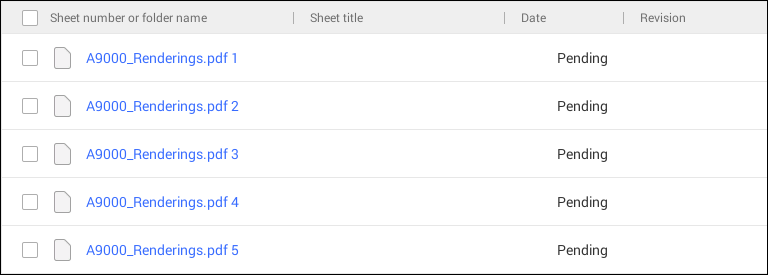

Diese Option wird für mehrseitige PDF-Dokumente empfohlen, um beim Bearbeiten von Details während des Imports den Dateinamen leicht als Referenz zu verwenden. Die Option Name + Seite setzt Dateiname + Seitennummer als Plannummer. Plantitel und Planrevision sind leer.
Seitenlabel
Seitenlabels werden in Ihren Autorentools festgelegt und können verwendet werden, um mehrere Pläne aus einem PDF-Dokument zu importieren. Bei Importen über Seitenlabel bleiben Planrevisionen leer. Revizto trennt Pläne nach Seiten und kann für jede Seite die folgenden Label-Formate lesen:
| <Number> <Prefix>: <Number> <Number> – <Title> <Prefix>: <Number> – <Name> |

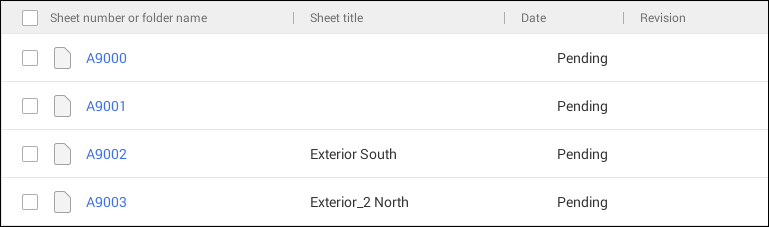

A9000 Renders: A9001 A9002 – Exterior South Renders: A9003 – Exterior_2 North |
Fehlerbehebung
F: Ich kann kein CDE-Dokument auswählen, um es als Plan zu importieren. Das Kontrollkästchen daneben ist nicht verfügbar und ausgegraut.
A: Das Kontrollkästchen ist aus einem der folgenden Gründe nicht verfügbar:

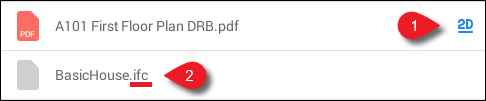

- Es wurde bereits importiert. Dokumente, die in Revizto importiert wurden, sind mit dem
Symbol gekennzeichnet.
-
Es handelt sich nicht um ein PDF-Dokument und kann daher nicht als Plan importiert werden.
