“Nube de puntos” es una matriz enorme de objetos donde cada objeto solo tiene una posición y un color. ¿Cómo podemos usar esta matriz para representar una escena 3D realista?

Podemos representar cada objeto como un cuadrado y elegir el tamaño del cuadrado de manera que haya la menor cantidad posible de huecos en los objetos sólidos. También queremos que las superposiciones entre los cuadrados sean mínimas.

Consideremos tres puntos adyacentes dentro de una nube de puntos.

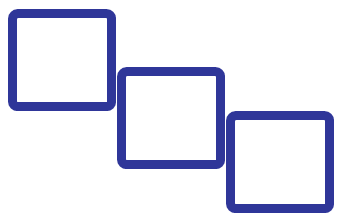

En un escenario ideal, el tamaño del punto es exactamente igual a la distancia entre los puntos adyacentes más cercanos. En este caso no hay huecos entre los cuadrados ni superposiciones.

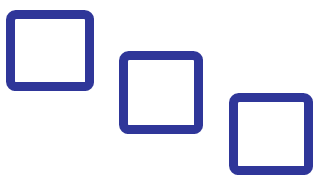

En un escenario menos ideal, tenemos cuadrados que son más pequeños que la distancia mínima entre puntos. En este caso, los objetos sólidos se ven como transparentes y la escena 3D resultante puede volverse fantasmal. Tenga en cuenta que la distancia entre los puntos en la figura es la misma.

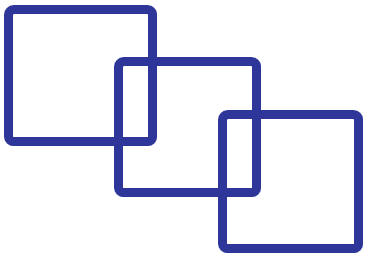

Por último, cuando los cuadrados son demasiado grandes, los puntos se superponen. Esto distorsiona la forma de los objetos y reduce el rendimiento de del renderizado.

Las tres imágenes siguientes de la obra ilustran estos escenarios. Todas ellas tienen la misma nube de puntos vista desde la misma posición de la cámara, pero el tamaño del punto es diferente.

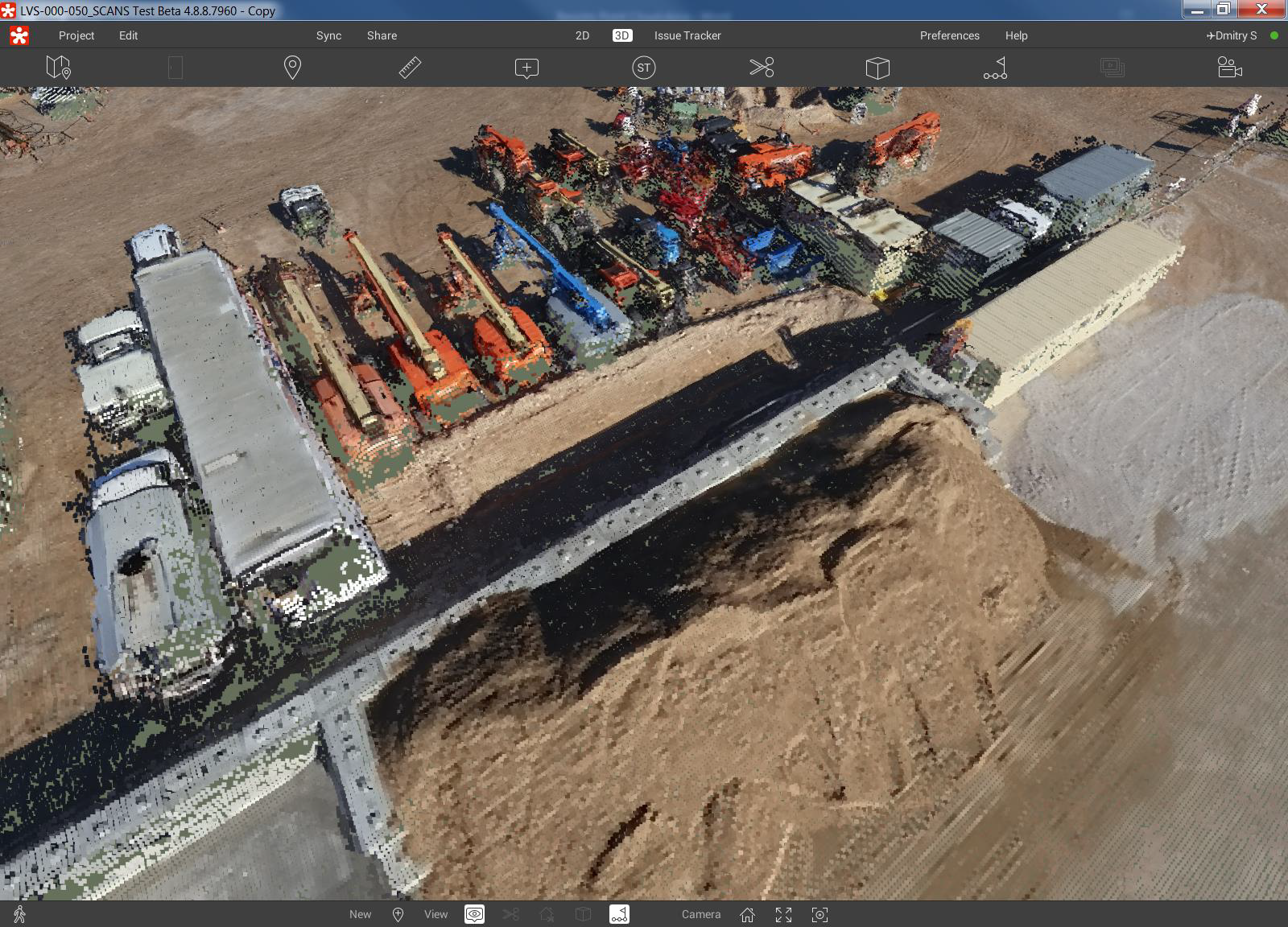

En la figura 1, el tamaño del punto es aproximadamente igual a la distancia mínima entre los puntos adyacentes más cercanos:

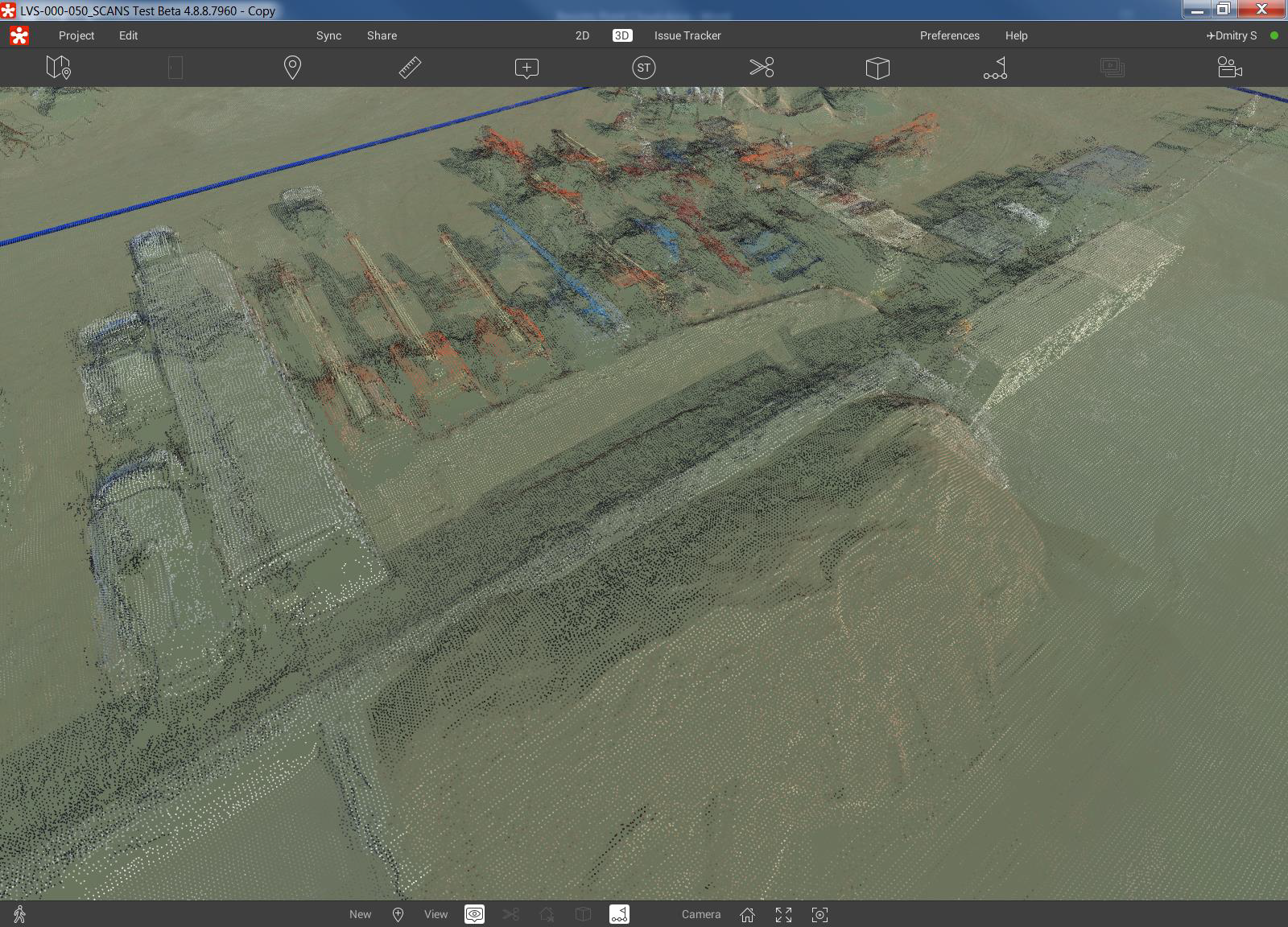

En la figura 2, el tamaño del punto es tres veces menor que en la figura 1:

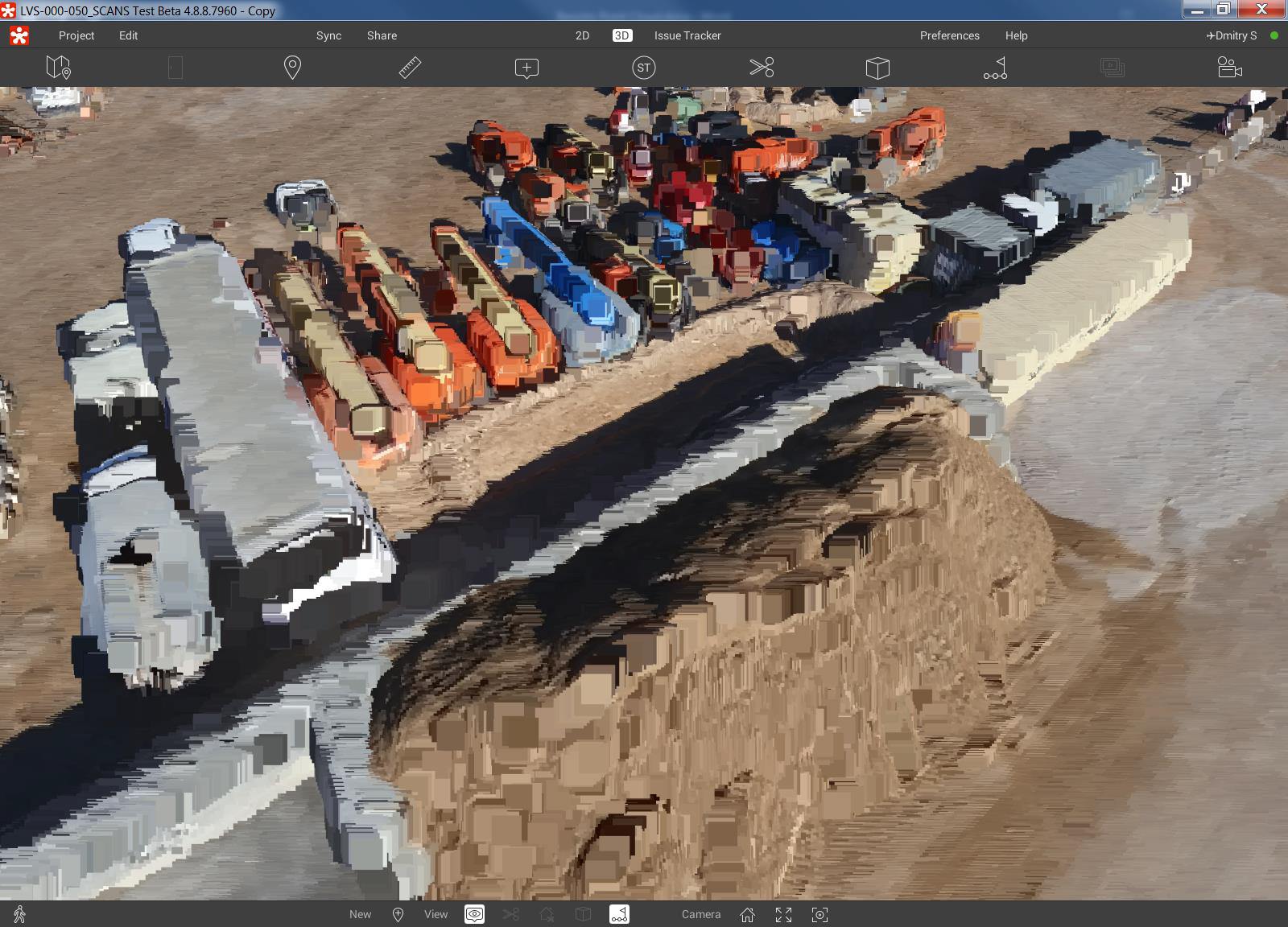

Y, por último, en la figura 3 tenemos un tamaño de punto 6 veces mayor que en la figura 1:

Cuando publica modelos en Revizto, puede establecer la distancia entre puntos. Cuanto menor sea la distancia, mayor será el tiempo de publicación. Una distancia demasiado grande reduce la calidad de la imagen.

Es recomendable establecer la mayor distancia aceptable, ya que esto aumenta el rendimiento de publicación y permite transferir el conjunto de datos a más plataformas, especialmente a dispositivos móviles con poca memoria RAM.

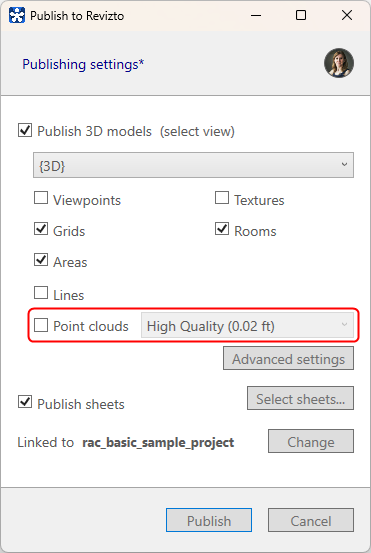

La figura muestra cómo establecer la distancia cuando publica (o exporta) desde Revit.

La distancia no se puede cambiar en Revizto. Sin embargo, si ejecuta Revizto en una PC y su rol del proyecto incluye el derecho “Administrar todos los modelos 3D”, puede cambiar el tamaño del punto sobre la marcha y ver el resultado de inmediato. El cambio será efectivo para todos los miembros del proyecto.

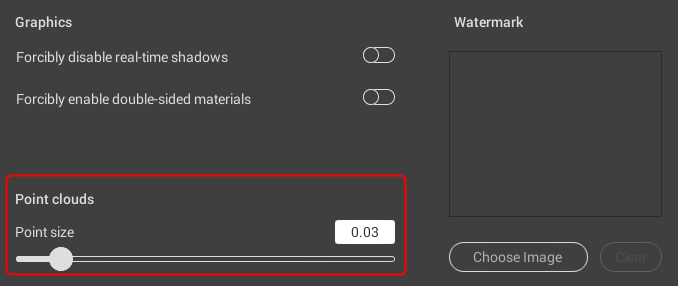

Para ajustar el tamaño del punto, vaya a Editar > Efectos visuales y arrastre el control deslizante Tamaño del punto. Cuando termine, haga clic en Aplicar.
