Una escena es un conjunto de datos publicado en Revizto desde la herramienta de autoría de un tercero en una única operación de publicación. Una escena puede incluir modelos, planos vinculados y puntos de vista.

Un modelo es un conjunto de objetos 3D y sus propiedades, que se genera a partir de un único archivo de un tercero.

• Importar modelos desde archivos
• Ajustar tamaños y posiciones de los modelos
• Ver escenas y modelos
• Renombrar escenas y modelos
• Eliminar escenas y modelos
• Cargar/descargar modelos

Tutoriales en video:

• Cargar y descargar vínculos (video)
• Uso de cargar/descargar vínculos en todo el proyecto (video)

Ver también:

• Administración del conjunto preestablecido de modelos

Ajustar tamaños y posiciones de los modelos

Puede ajustar el tamaño y la posición de los modelos para alinearlos con otras partes del modelo 3D. Estos cambios se aplican a todos los modelos de una escena.

Para ajustar los tamaños y posiciones de los modelos:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana de la aplicación, haga clic en 3D.
3. En la barra de herramientas superior, haga clic en Árbol de objetos .
4. Haga clic con el botón derecho en la escena que contiene los modelos y seleccione Transformar escena.

5. Edite los ajustes de la escena y haga clic en Aceptar.

   El conjunto de ajustes depende de la herramienta de autoría con la que se crearon los modelos.

   Ajuste	Descripción
   Unidades	Unidades de medida. Algunos tipos de modelo almacenan distancias sin unidades de medida, por lo que deberá especificar estas.
   Sistema de coordenadas	El método para alinear los modelos con el origen de coordenadas de Revizto. Es recomendable seleccionar el mismo valor para todos los modelos de su proyecto. Esto reduce al mínimo la necesidad de ajustes manuales.
   Origen	Desplazamiento del modelo. Especifique un vector para mover el punto de origen.
   Rotación	Rotación del modelo. Especifique un punto, un vector y un ángulo. El modelo rota alrededor del punto. El vector establece la dirección del eje de rotación.
   Escala	Multiplicador del tamaño del modelo. Esto cambia el tamaño del modelo manteniendo el mismo origen.

Ver escenas y modelos

Puede ver las escenas y modelos disponibles en su proyecto y cuáles están cargados.

• Ver escenas y modelos usando Cargar/descargar modelos
• Ver escenas y modelos en el árbol de objetos

Ver escenas y modelos en Cargar/descargar modelos

Este método le permite ver las propiedades importantes de la escena y del modelo en una única tabla.

Para ver escenas y modelos:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana de la aplicación, haga clic en 3D.

3. En la barra de herramientas superior, haga clic en Cargar/descargar modelos .

   Se abre una lista donde los objetos de primer nivel son escenas y los de segundo nivel son modelos. Las casillas de verificación de la columna izquierda indican cuáles están cargados.

   La lista tiene las siguientes columnas:

   • Escena / Nombre del modelo. El nombre de la escena o del modelo en Revizto.
   • Tamaño. El tamaño de la escena o del modelo.
   • Última publicación. La fecha en que la que se actualizó por última vez la escena o el modelo desde una herramienta de autoría o un archivo.
   • Última publicación hecha por. El usuario que actualizó por última vez la escena o el modelo, o el usuario que programó la última actualización.
   • Última sincronización. La fecha en que se sincronizaron la escena o el modelo con el almacenamiento de datos.
   • Última sincronización por. El usuario que sincronizó por última vez la escena o el modelo.
   • Nombre original. El nombre de la escena o del modelo en la herramienta de autoría de origen, o el nombre del archivo de origen.
   • Sistema de coordenadas. El método para alinear la escena y todos sus modelos con el origen de coordenadas de Revizto.
   • Transformar. Ajustes de posición de la escena o del modelo realizados en Revizto.
   • Versión de Revizto. La versión de Revizto que se utilizó para la última actualización de la escena o del modelo.
   • ID del modelo. Un ID exclusivo del de modelo. Revizto lo utiliza para crear un mapeo con el modelo de origen.

Puede cambiar el orden de las columnas arrastrándolas.

Ver escenas y modelos en el árbol de objetos

Para ver modelos:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana de la aplicación, haga clic en 3D.

3. En la barra de herramientas superior, haga clic en Árbol de objetos .

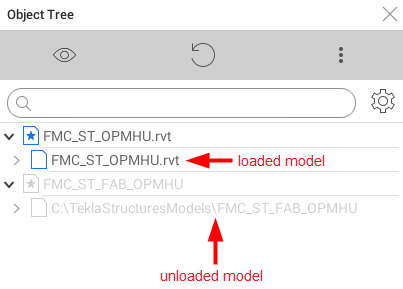

   El primer nivel del árbol de objetos contiene escenas y el segundo contiene modelos. Los modelos cargados se muestran en negro. Los modelos no cargados se muestran en gris.



Renombrar escenas y modelos

Los usuarios de Revizto con el derecho “Añadir nuevos modelos 3D” pueden renombrar las escenas y los modelos que hayan importado. Los usuarios de Revizto con el derecho “Administrar todos los modelos 3D” pueden renombrar cualquier escena y modelo.

Para renombrar una escena o un modelo:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana, vaya a Editar > Administración de modelos.
3. Realice una de las siguientes acciones:
   • Seleccione la escena o el modelo y, en la barra de herramientas, haga clic en Renombrar .
   • Haga clic con el botón derecho en la escena o el modelo y seleccione Renombrar.
4. Ingrese un nuevo nombre y haga clic en Aceptar.

Eliminar escenas y modelos

Los usuarios de Revizto con el derecho “Añadir nuevos modelos 3D” pueden eliminar las escenas y los modelos que hayan importado. Los usuarios de Revizto con el derecho “Administrar todos los modelos 3D” pueden eliminar cualquier escena y modelo.

Es posible que desee eliminar un modelo si este se añadió a su proyecto con una configuración incorrecta. Por ejemplo, si ha creado accidentalmente un duplicado, puede eliminarlo.

Si desea mejorar el rendimiento de un proyecto grande, considere descargar algunos modelos en lugar de eliminarlos. Para más información, ver Cargar/descargar modelos.

Cuando elimina una escena o un modelo, se aplican las siguientes reglas:

• Los planos que se publicaron en Revizto junto con el modelo no se eliminan.
• Los planos y las incidencias que estaban vinculados a las coordenadas del modelo quedan vinculados a las coordenadas de Revizto.
• Eliminar una escena elimina todos sus modelos.

Para eliminar escenas y modelos:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana, vaya a Editar > Administración de modelos.
3. Marque las casillas de verificación que hay junto a las escenas y los modelos que desea eliminar.
4. Realice una de las siguientes acciones:
   • En la barra de herramientas, haga clic en Eliminar .
   • Haga clic con el botón derecho en cualquiera de los modelos seleccionados y seleccione Eliminar.

5. Confirme la eliminación.

   Tenga en cuenta que los modelos eliminados podrían volver a añadirse al proyecto en la siguiente publicación programada.

Cargar/descargar modelos

Puede cargar o descargar modelos en cualquier momento. Descargar los modelos que no necesita en este momento mejora el rendimiento de su dispositivo y brinda una vista clara de las partes del modelo que necesita para el trabajo actual.

• Cargar/descargar modelos en Cargar/descargar modelos
• Cargar/descargar modelos en el árbol de objetos

Cargar/descargar modelos en Cargar/descargar modelos

Para cargar o descargar modelos:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana de la aplicación, haga clic en 3D.
3. En la barra de herramientas superior, haga clic en Cargar/descargar modelos .
4. Realice una de las siguientes acciones:
   • En la columna izquierda, marque o desmarque las casillas de verificación.
   • En la parte superior, en el campo Conjunto preestablecido, seleccione el conjunto preestablecido.
5. Haga clic en Aplicar.

Cargar/descargar modelos en el árbol de objetos

Para cargar/descargar modelos:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana de la aplicación, haga clic en 3D.
3. En la barra de herramientas superior, haga clic en Árbol de objetos .
4. Seleccione las escenas y los modelos.
5. Realice una de las siguientes acciones:
   • Haga clic con el botón derecho en cualquiera de los modelos seleccionados.
   • En la parte superior del panel Árbol de objetos, haga clic en Más .
6. Realice alguna de las siguientes acciones:
   • Para cargar los modelos seleccionados, haga clic en Cargar modelos.
   • Para descargar los modelos seleccionados, haga clic en Descargar modelos.
   • Para descargar todos los modelos excepto los seleccionados, haga clic en Descargar otros modelos.

Cargar y descargar vínculos (video)

Este video describe la función de cargar/descargar modelos. Muestra cómo:

• Cargar y descargar modelos individuales para ahorrar recursos del dispositivo.
• Administrar conjuntos predefinidos de modelos para cargar (conjuntos preestablecidos de modelos).
