Vue divisée S’abonner
La vue divisée 2D/3D affiche des feuilles 2D dans l’environnement 3D afin d’offrir une vue d’ensemble de votre projet. Vous pouvez naviguer dans les modèles ayant des feuilles 2D, voir les feuilles associées en fonction de votre position dans le modèle et voir les annotations en 2D et en 3D simultanément. Vous pouvez également utiliser les superpositions 3D avec la vue divisée pour avoir davantage de contexte.
La vue divisée est disponible sur l’application de bureau Revizto, sur l’application mobile Revizto 5 et sur Revizto Site.
- Accès à la vue divisée 2D/3D
- Barre d’outils de la vue de la feuille
- Navigation dans le modèle avec la vue divisée
- Changement de feuilles
Accès à la vue divisée 2D/3D
La vue divisée nécessite qu’une feuille 2D et un modèle 3D de votre projet soient importés dans Revizto. Pour savoir comment importer des fichiers, consultez Importation de feuilles et Importation de modèles à partir de fichiers.

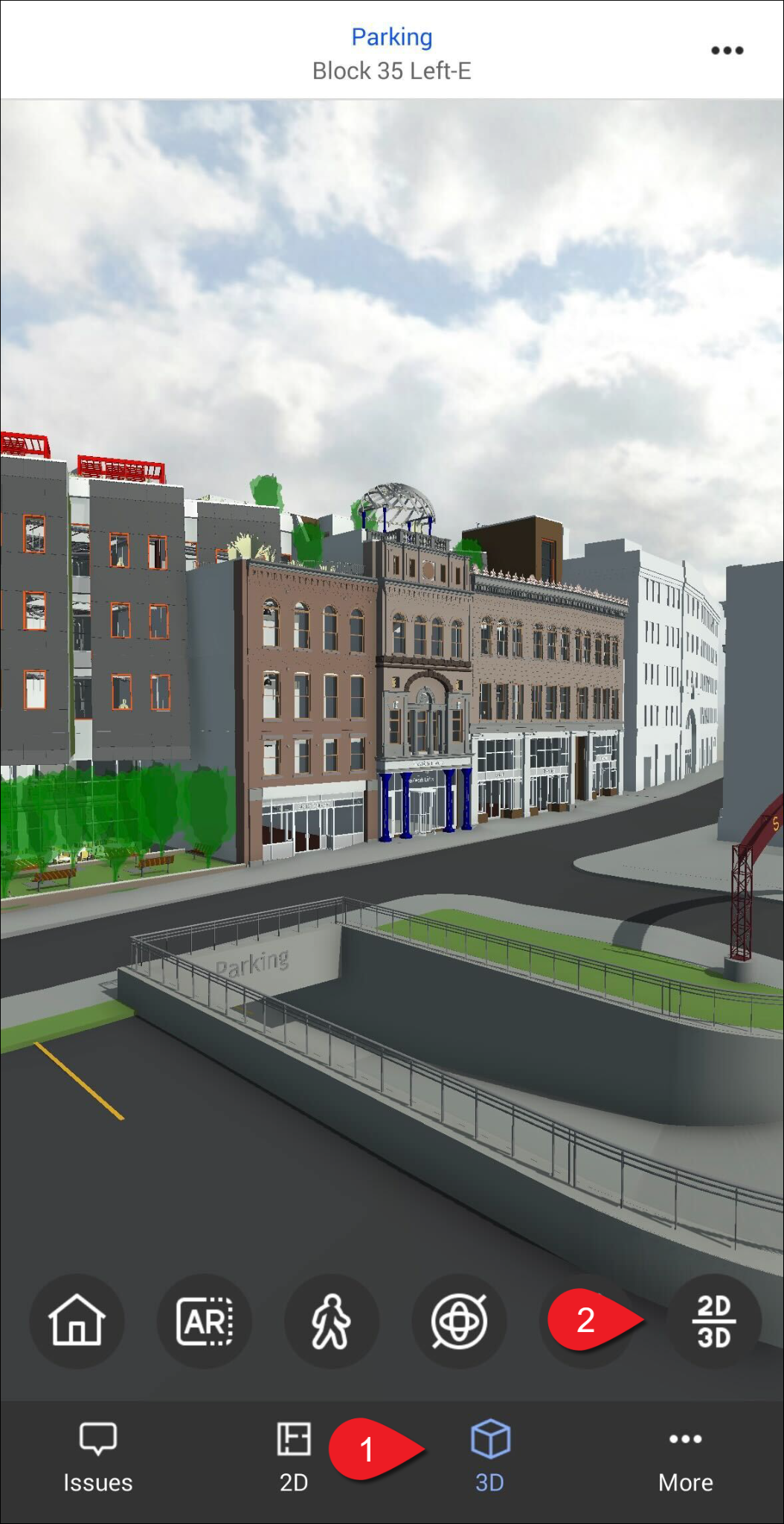

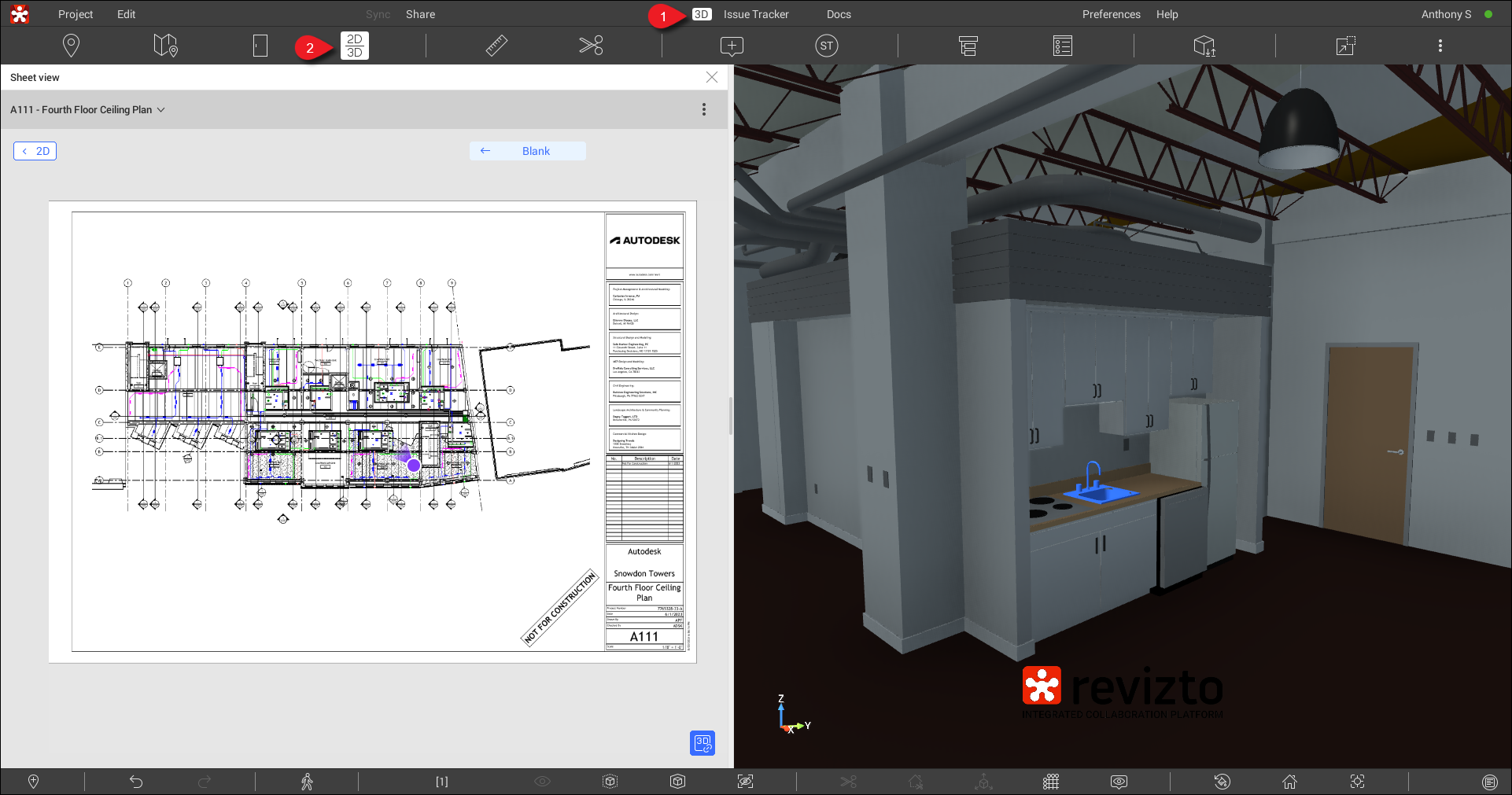

Accès dans les applications mobiles et de bureau Revizto 5 :
- Accédez à l’environnement 3D en cliquant sur 3D dans la barre d’outils principale.
- Sélectionnez Division 2D/3D. La dernière feuille que vous avez consultée s’ouvrira dans la fenêtre Vue de la feuille au sein de l’environnement 3D, sinon, vous serez invité à sélectionner une feuille.

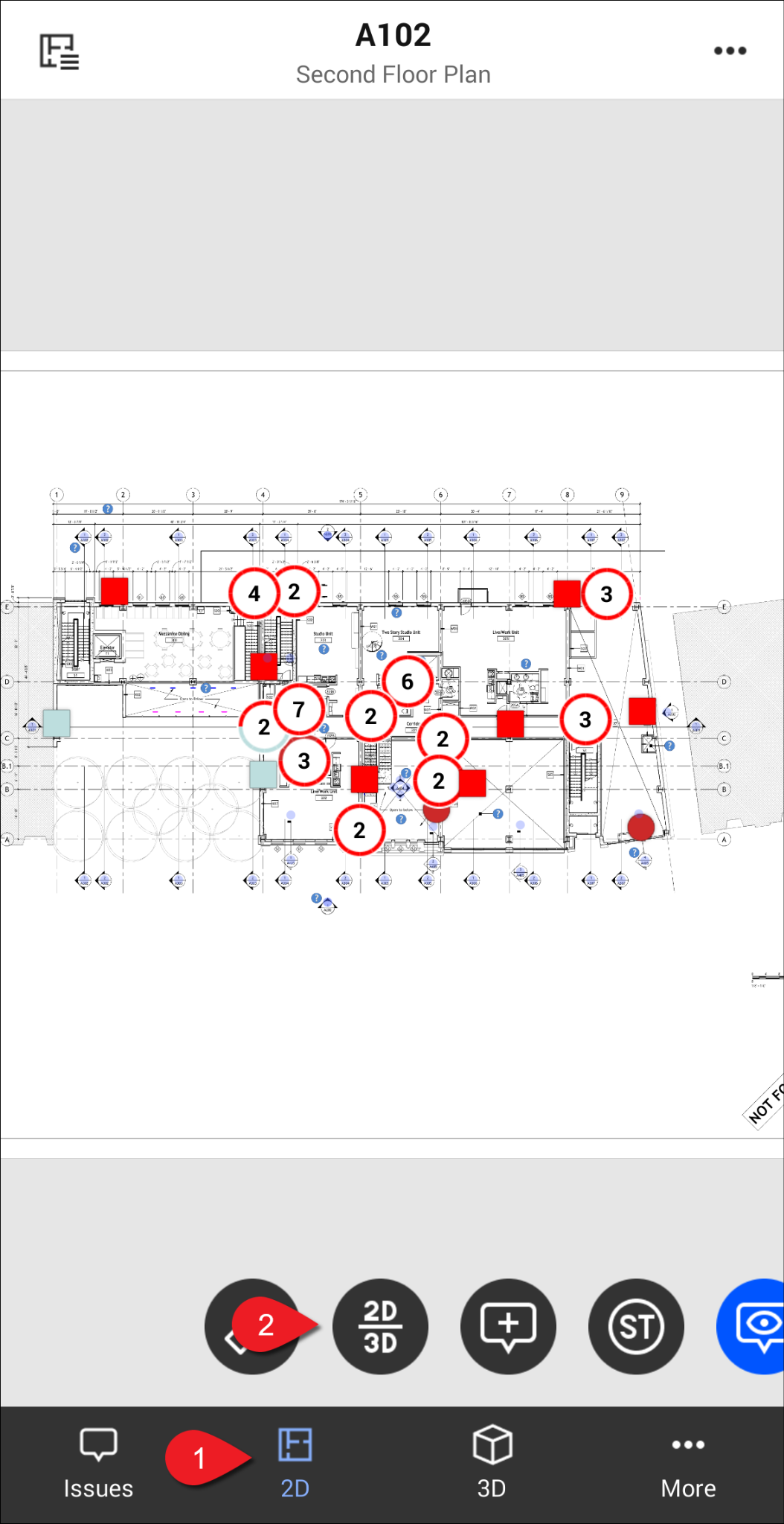

Accès dans Revizto Site :
- Sélectionnez 2D ou 3D.
|
|

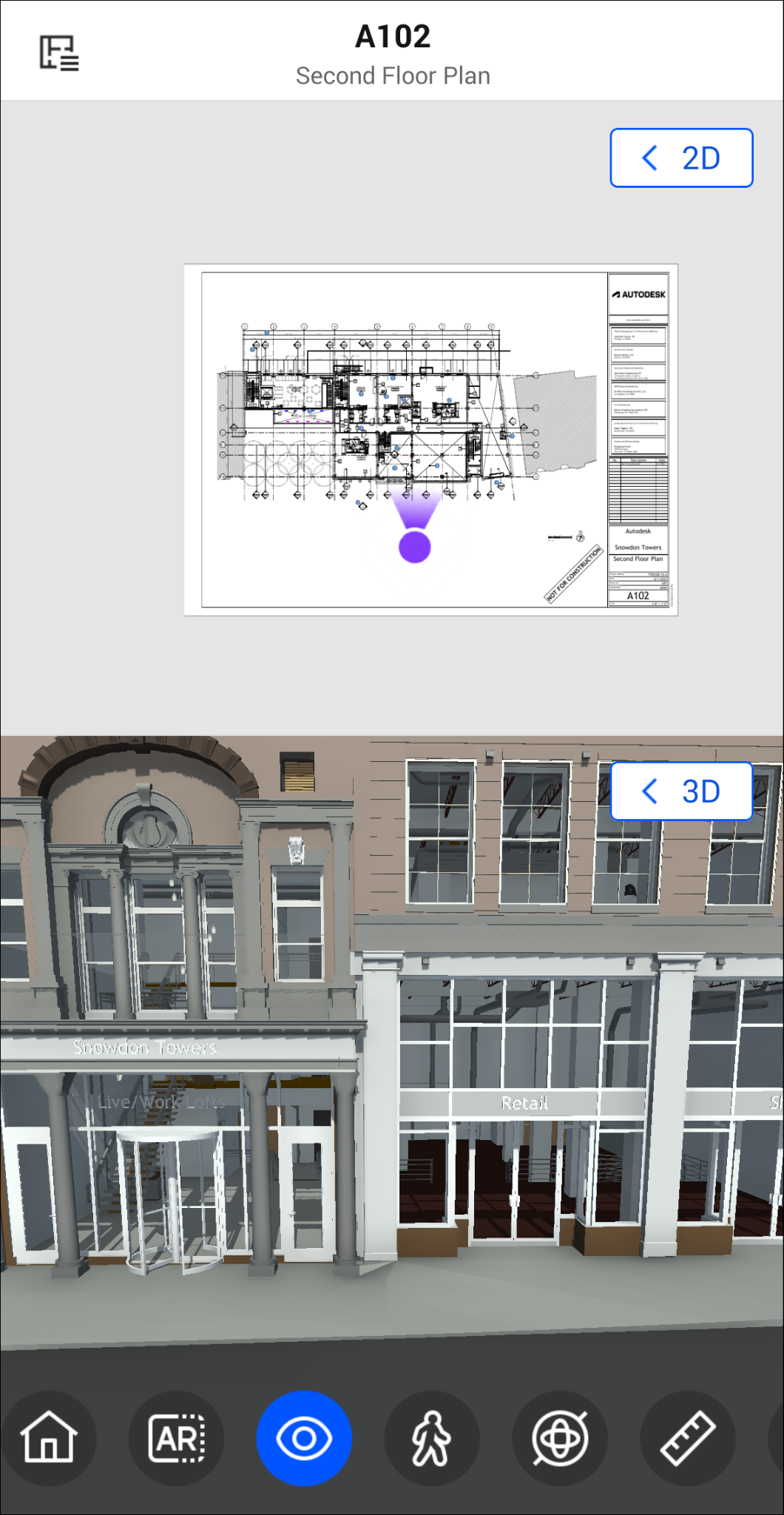

- Une fois une feuille ou un modèle sélectionné, les deux s’ouvriront et s’afficheront simultanément.
Barre d’outils de la vue de la feuille
La barre d’outils de la vue de la feuille est un moyen rapide de basculer entre les feuilles et de changer les informations affichées. La barre d’outils est disponible dans les applications mobiles et de bureau Revizto 5.
Barre d’outils de la vue de la feuille :
| Sélection de feuille : Cela ouvre la liste Feuilles près de votre emplacement. Sélectionner une feuille dans cette liste l’ouvrira dans la fenêtre Vue de la feuille. | |
|
|
Menu Actions : Le menu Actions permet de sélectionner ce que vous souhaitez afficher sur la feuille. Vous pouvez choisir entre Épingles, Marquages, ou Aucun.
Marquages
Aucune
Plus d’outils…
|
Navigation dans le modèle avec la vue divisée
La vue divisée permet de naviguer dans le modèle en déplaçant l’indicateur d’emplacement dans la fenêtre Vue de la feuille. Vous pouvez déplacer l’indicateur en cliquant dans la feuille 2D ou en faisant glisser l’indicateur d’emplacement jusqu’à l’endroit souhaité.
| Activer/Désactiver l’auto-suivi |
Lorsque cette option est activée, la vue de la feuille se déplace pour suivre l’indicateur d’emplacement. Cette option se trouve en bas à droite de la fenêtre Vue de la feuille. Désactivé : |
Changement de feuilles
Lorsque vous naviguez dans le modèle, vous pouvez changer la feuille affichée dans la vue de la feuille. Revizto affiche une liste de feuilles pertinentes pour votre emplacement actuel, mais vous pouvez toujours choisir parmi d’autres feuilles si nécessaire.

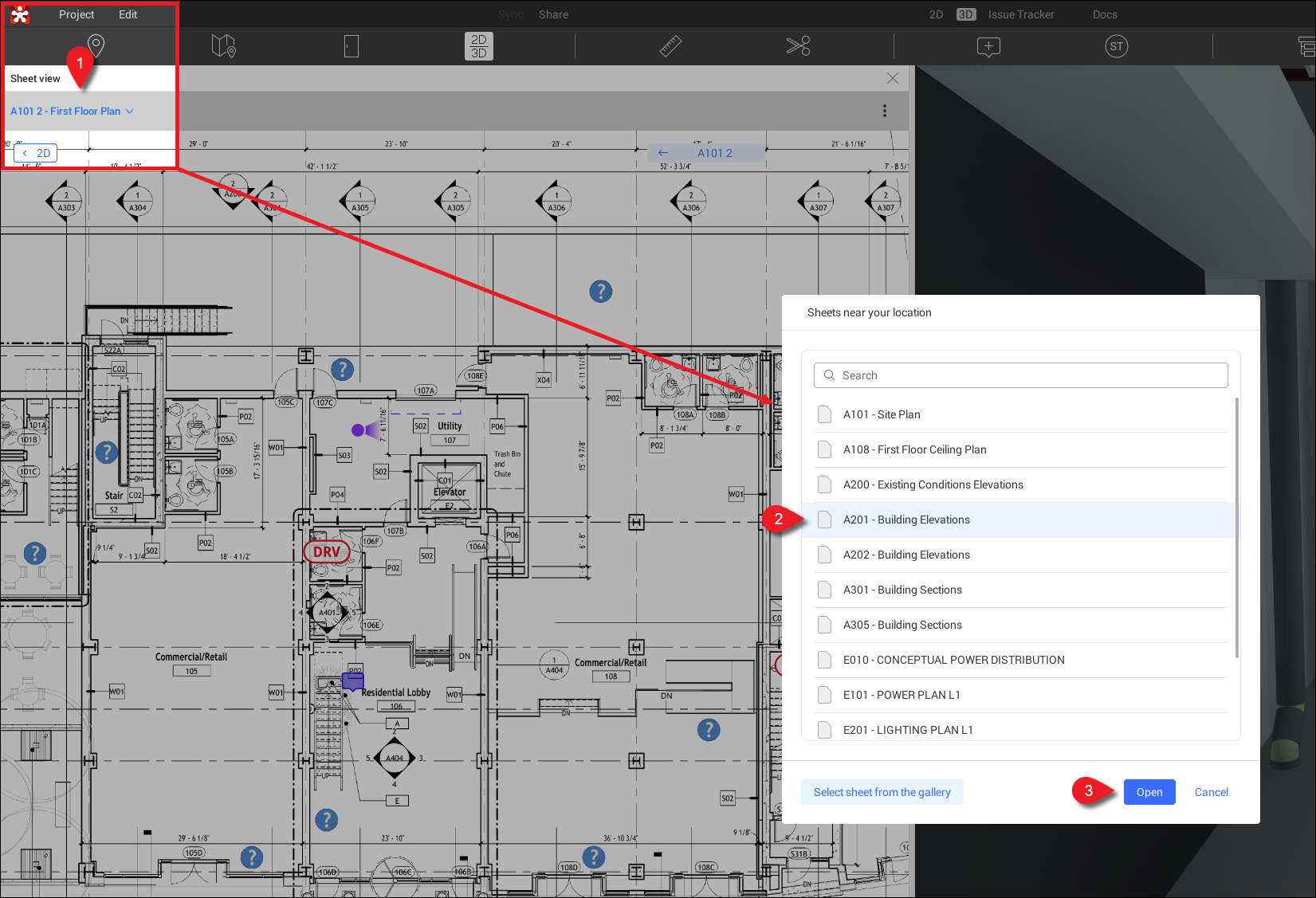

Pour changer de feuilles dans l’application mobile ou de bureau Revizto 5 :
- Cliquez sur la liste déroulante de feuilles située vers le haut de la vue de la feuille pour ouvrir la liste Feuilles près de votre emplacement.
- Cette liste est filtrée pour afficher les feuilles près de votre emplacement dans le modèle et triée par numéro de feuille.
- Sélectionnez la feuille que vous souhaitez ouvrir en vue divisée.
- Cliquez sur Ouvrir.

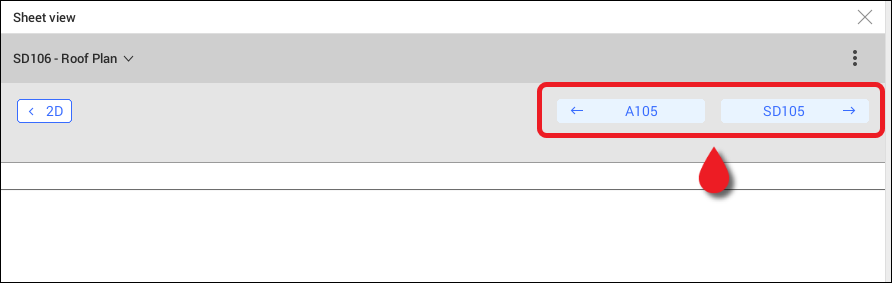

Vous pouvez passer d’une feuille récemment consultée à une autre à l’aide
des boutons Suivant et Précédent situés vers le haut de la
vue de la feuille.
Les boutons ne s’affichent que lorsque vous avez consulté plusieurs feuilles
et portent
les numéros des feuilles.

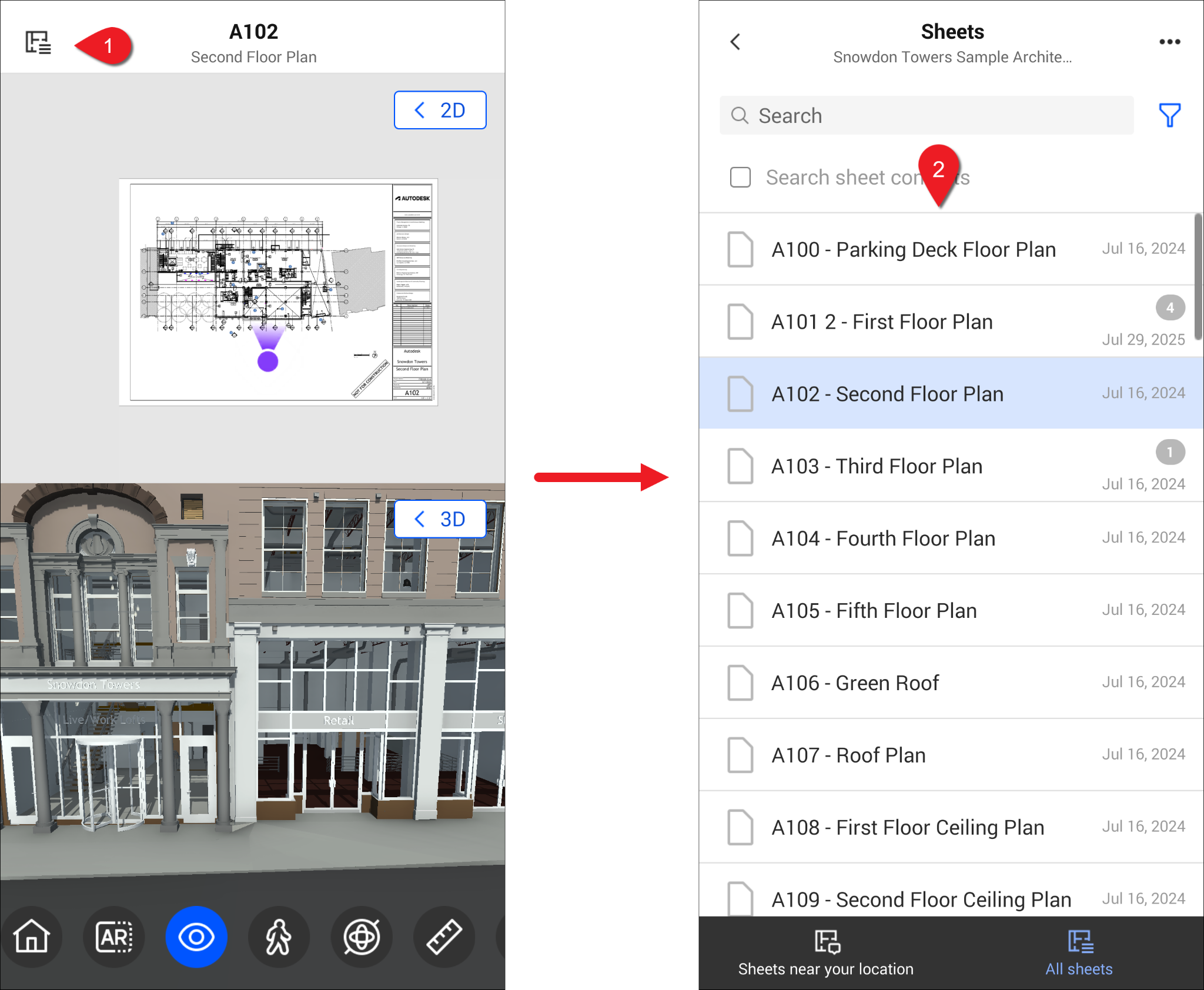

Pour changer de feuille dans Revizto Site :
- Sélectionnez Feuilles
pour afficher la liste Feuilles près de votre emplacement.
- Sélectionnez une feuille pour l’ouvrir dans la Vue divisée.
- La feuille actuellement affichée est surlignée en bleu.
- Vous pouvez sélectionner la barre de recherche en haut de l’écran pour rechercher des feuilles par numéro de feuille ou par nom. Sélectionner la case Rechercher les contenus des feuilles recherchera du texte dans les feuilles plutôt que dans leur numéro ou leur nom.
- Vous pouvez afficher toutes les feuilles en sélectionnant Toutes les feuilles
en bas de l’écran.
