Revizto RA (réalité augmentée) est un outil puissant qui superpose votre modèle numérique au chantier réel via la caméra de votre appareil mobile. La RA peut être utilisée à diverses fins, comme la visualisation à l’intérieur des murs, la visualisation des fondations et des réseaux souterrains, ainsi que l’identification des systèmes MEP.

• Exigences en matière de matériel et de système d’exploitation
• Fonctionnement de Revizto RA
• Meilleures pratiques concernant la RA

Exigences en matière de matériel et de système d’exploitation

Les appareils Android et Apple compatibles avec la RA peuvent exécuter Revizto RA via l’application Revizto Site. Les performances de Revizto RA dépendent de la vitesse de traitement de l’appareil. Un espace de stockage suffisant doit également être disponible pour télécharger les fichiers du modèle. Nous recommandons l’utilisation d’appareils dotés de capteurs LiDAR (détection et télémétrie par la lumière) pour une calibration plus précise.

Reportez-vous aux sections ci-dessous pour consulter les exigences propres au système d’exploitation de votre appareil.

• Configuration requise pour Android
• Configuration requise pour Apple

Configuration requise pour Android

Les appareils Android requièrent Android 7.0 ou une version ultérieure, ainsi que la prise en charge de Google ARCore. La majorité des appareils Android récents peuvent exécuter Revizto RA.

Configuration requise pour Apple

Les appareils Apple sous iOS 11, iPadOS 11 ou une version ultérieure peuvent exécuter Revizto RA. Les modèles iPad Pro et iPhone Pro dotés de capteurs LiDAR offrent une meilleure calibration et sont particulièrement recommandés.

Fonctionnement de Revizto RA

La RA est une fonctionnalité de l’application mobile Revizto Site qui vous permet de vous déplacer physiquement dans votre modèle après l’avoir calibré sur votre position réelle.

• Lancement de la RA
• Calibration de la RA
• Ajustement de la position du modèle
• Fonctionnement des outils de RA

Lancement de la RA

Avant de lancer la RA, vous devez être connecté à Revizto Site et avoir ouvert le projet concerné. La RA peut être utilisée hors ligne dans des régions sans connexion Internet lorsque le projet est ouvert ou mis en cache sur l’appareil. Bien que la RA puisse être utilisée partout, de meilleurs résultats sont obtenus lorsque le modèle correspond à la position réelle.

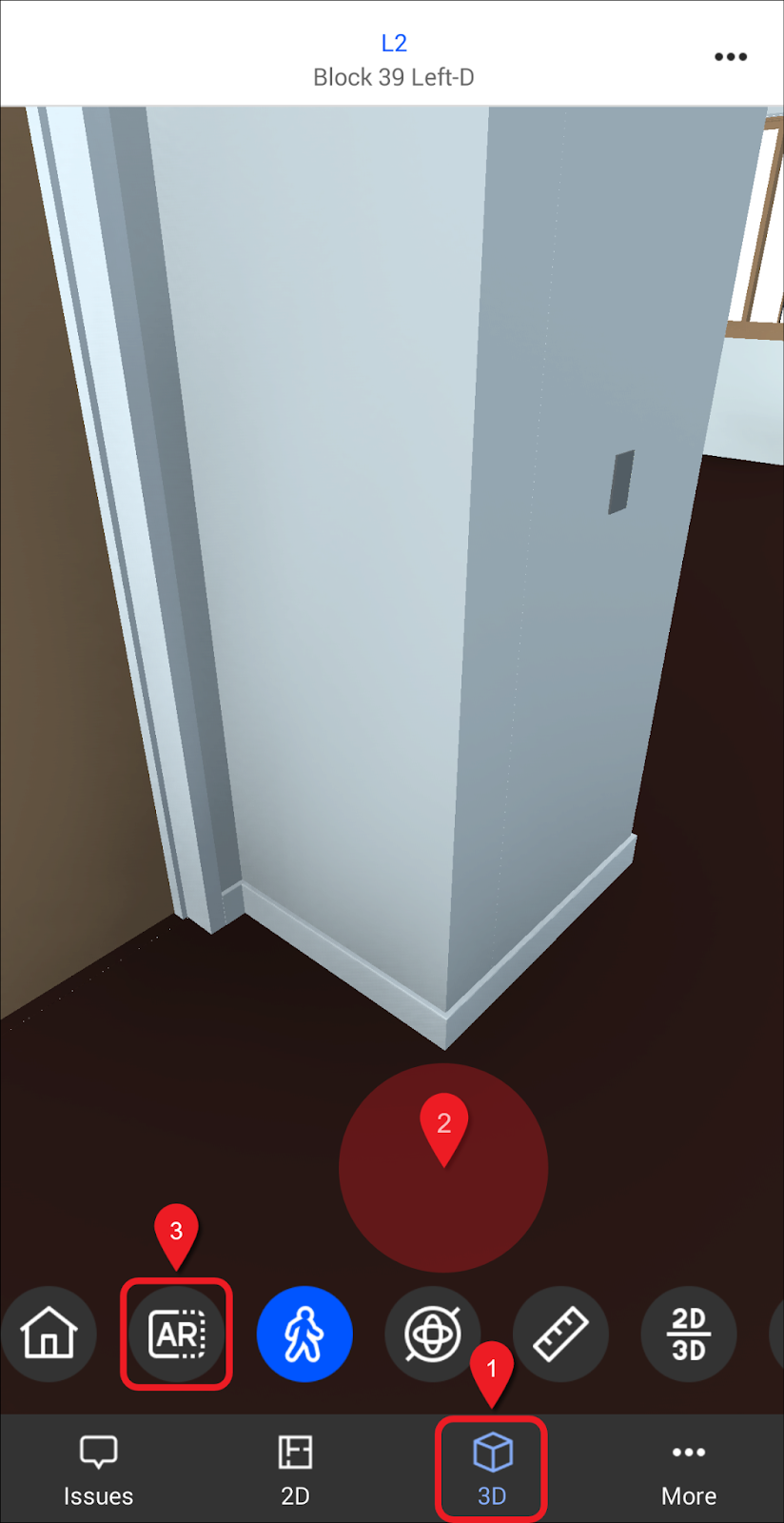

Pour lancer la RA :

1. Dans Revizto Site, touchez l’icône 3D et ouvrez votre modèle.

2. Naviguez dans le modèle pour le faire correspondre à votre position physique sur site.

   À l’aide d’un code QR, d’une annotation ou d’un point de vue, vous pouvez rapidement aligner votre position physique avec le modèle.

3. Touchez le bouton RA.
4. Touchez l’une des options de calibration et suivez les instructions à l’écran pour calibrer le modèle RA sur votre position réelle.


Calibration de la RA

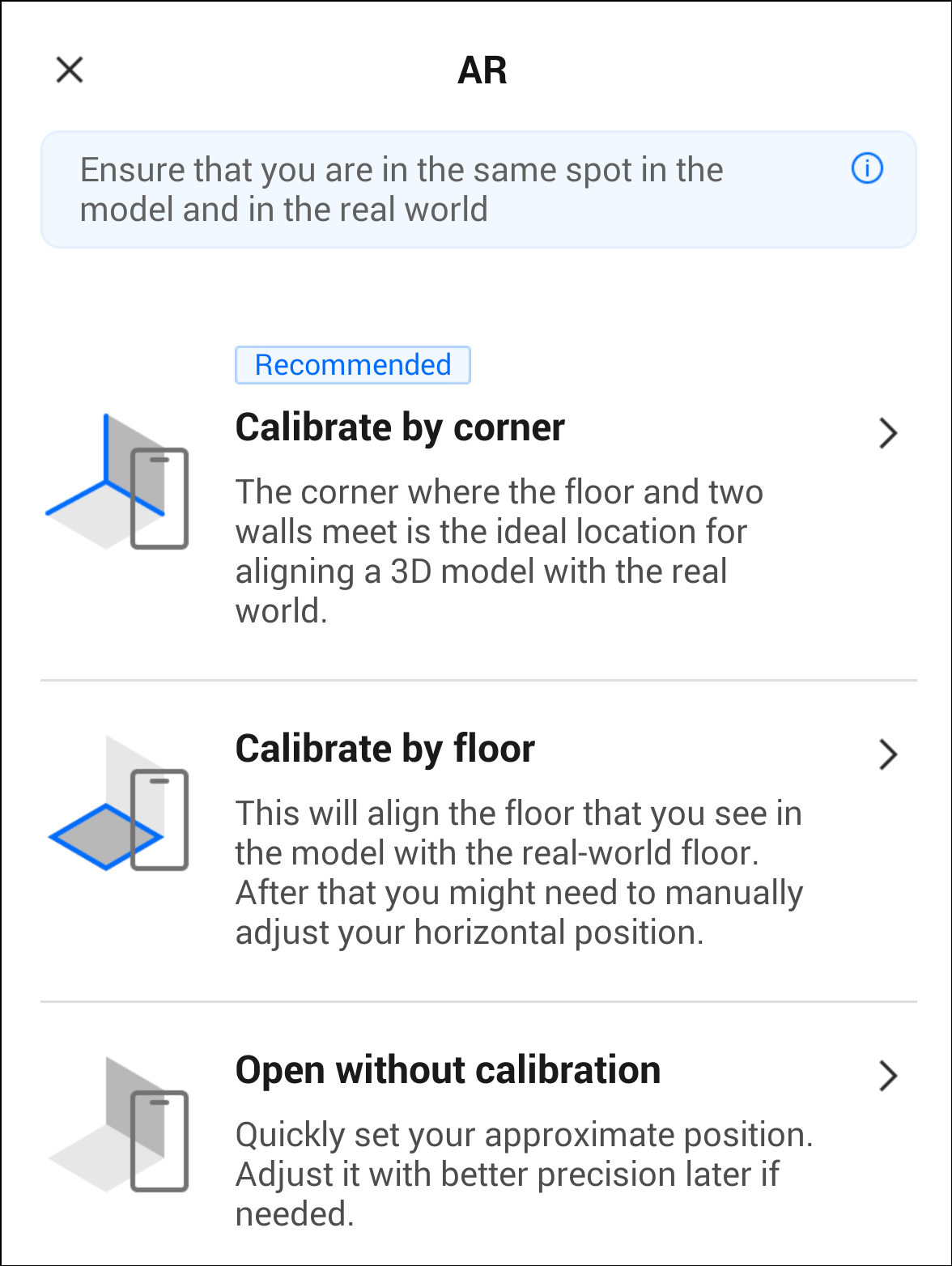

Si vous changez de pièce ou constatez que le modèle a dérivé de votre position réelle, vous pouvez recalibrer le modèle RA pour améliorer sa précision. En mode RA, touchez Calibrer pour ouvrir l’écran de calibration, puis sélectionnez un type de calibration.

• Calibrer par coin
• Calibrer par sol
• Ouvrir sans calibration

Meilleures pratiques concernant la calibration de la RA :

• Assurez-vous de disposer d’un éclairage suffisant et effectuez la calibration à l’intérieur de la pièce où vous souhaitez utiliser la RA. Si vous changez de pièce, recalibrez la RA afin de maintenir sa précision.
• Les surfaces de 3 pieds x 3 pieds (1 m x 1 m) offrent la meilleure précision de calibration lors de l’utilisation de Calibrer par coin. Ces surfaces peuvent inclure des murs, des plafonds, des sols ou des ossatures, pour autant qu’ils créent le coin nécessaire à la calibration.
• Dans des pièces non achevées, vous pouvez installer quelques plaques de plâtre ou dalles de plafond pour créer un coin temporaire et permettre la calibration.

Calibrer par coin

Nécessite un coin intérieur ou extérieur où trois surfaces se rejoignent. Le sol et le plafond sont généralement utilisés, mais toute combinaison de trois surfaces convient. Après avoir scanné les trois surfaces, sélectionnez les trois surfaces correspondantes dans le modèle pour terminer la calibration. Il s’agit de la méthode de calibration la plus précise.

Calibrer par sol

Aligne le sol du modèle sur le sol réel sélectionné et ouvre automatiquement l’outil Ajuster pour améliorer la précision de l’alignement du modèle.

Ouvrir sans calibration

N’aligne pas automatiquement le modèle avec votre vue réelle et ouvre à la place l’outil Ajuster pour que vous puissiez aligner manuellement le modèle sur votre vue. Ce mode de calibration est utile pour visualiser rapidement le modèle ou le parcourir avec la RA lorsque vous n’êtes pas sur le site.

Ajustement de la position du modèle

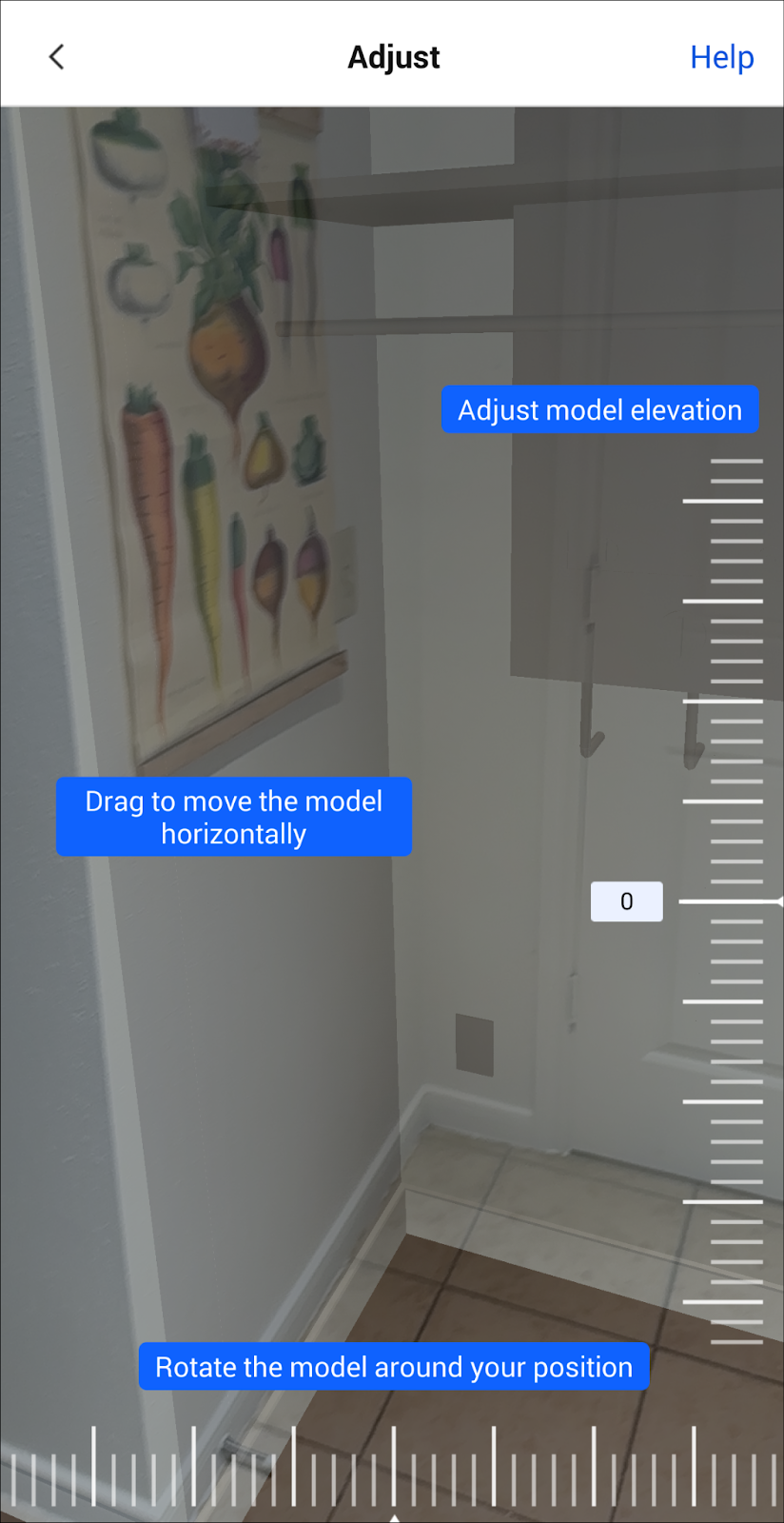

L’outil Ajuster vous permet de déplacer le modèle horizontalement, d’ajuster son élévation, et de le faire pivoter autour de votre position. Cet outil est utile en cas de dérive du modèle et permet d’effectuer de légers ajustements de la position du modèle.

Fonctionnement des outils de RA

Revizto RA offre diverses options et fonctionnalités pouvant être utilisées conjointement avec les flux de travail standard de Revizto Site.

Point de vue d’accueil	Applique le profil d'apparence d’accueil configuré pour le point de vue d’accueil du projet. Le point de vue d’accueil n’est pas applicable en RA, car votre position dans le modèle est alignée sur la calibration de la RA.
Activer/Désactiver la coupe	Affiche ou masque une coupe. Cet outil n’est disponible que s’il y a une coupe. Il est possible d’en définir en sélectionnant un objet puis en touchant .
Ajuster	Permet d’affiner la position du modèle pour qu’elle corresponde à votre vue réelle, notamment en ajustant la rotation, l’élévation et les coordonnées horizontales.
Calibrer	Recalibre le modèle. La recalibration est recommandée lorsque vous changez de pièce ou lorsque vous constatez une dérive du modèle (lorsque le modèle ne correspond pas aux coordonnées xyz ou à la rotation de l’espace réel).
Tout afficher	Réinitialise votre vue pour afficher tous les objets. Cet outil n’est disponible que si des objets sont masqués.
Règle	Ouvre l’outil Règle et offre les mêmes fonctionnalités que l’application de bureau Revizto. Les mesures avec l’outil Règle proviennent des éléments modélisés dans le projet Revizto. Il ne s’agit pas des mesures de la géométrie du monde réel.
Nouvelle annotation	Permet d’ajouter une annotation au suivi des annotations tout en naviguant dans le modèle. Cette fonctionnalité utilise le même flux de travail que l’application Revizto de bureau et vous permet de superposer le modèle avec votre position réelle grâce au réglage de transparence du modèle.
Tampon	Ajoute un tampon au modèle et au suivi des annotations. Cette fonctionnalité utilise le même flux de travail que l’application Revizto de bureau et nécessite que des modèles de tampons soient configurés.
Afficher/Masquer les épingles d’annotation	Affiche ou masque toutes les épingles d’annotation dans le modèle. Les annotations peuvent être filtrées dans le suivi des annotations avec le même flux de travail que l’application Revizto de bureau.
Grilles	Permet d’afficher ou de masquer les grilles. Cet outil n’est disponible que si des grilles sont configurées dans un modèle chargé.
Lampe de poche	Active ou désactive la lampe de poche de votre appareil. Disponible uniquement sur iOS.
Transparence du modèle	Le curseur en bas de l’écran règle la transparence du modèle, de transparent (vers la gauche) à opaque (vers la droite). Les annotations signalées en RA utilisent le réglage de transparence du modèle en cours pour l’image de marquage d’annotations.

Meilleures pratiques concernant la RA

Configurez un ensemble prédéfini pour la RA afin de ne charger que les modèles dont vous avez besoin. Moins vous chargez de modèles, plus vous réduisez les données à télécharger et plus vous améliorez les performances. La RA ne nécessite pas de connexion Internet ; si vous préchargez et mettez en cache un projet, vous pourrez utiliser la RA hors ligne.

Configurez des modèles d’apparence pour la RA :

• Créez des modèles d’apparence correspondant aux conditions du projet. Cela peut aider à identifier l’origine des modèles, indiquer les phases de travail ou représenter visuellement des attributs de modèle pour une identification plus rapide.
• Créez des apparences spécifiques par corps de métier pour mettre en évidence uniquement les systèmes ou infrastructures liés à un métier.
• Masquez les plafonds/les écartements des équipements pour améliorer la visibilité des systèmes MEP et réduire l’encombrement visuel.
• Réduisez au minimum les objets transparents pour améliorer les performances. Lors du rendu, les textures opaques nécessitent moins de puissance de calcul et elles peuvent être utilisées avec des modèles d’apparence prévus pour la RA.

Configurez des vues pour les régions où vous savez que vous souhaitez utiliser la RA :

• Créez des boîtes de coupes, disponibles sur l’application Revizto de bureau, pour les pièces ou les régions. Cela réduit le nombre d’objets affichés et traités en RA et améliore les performances.
• Créez des points de vue des pièces que vous souhaitez visualiser pour accéder rapidement à ces pièces dans Revizto Site et commencer à calibrer la RA.

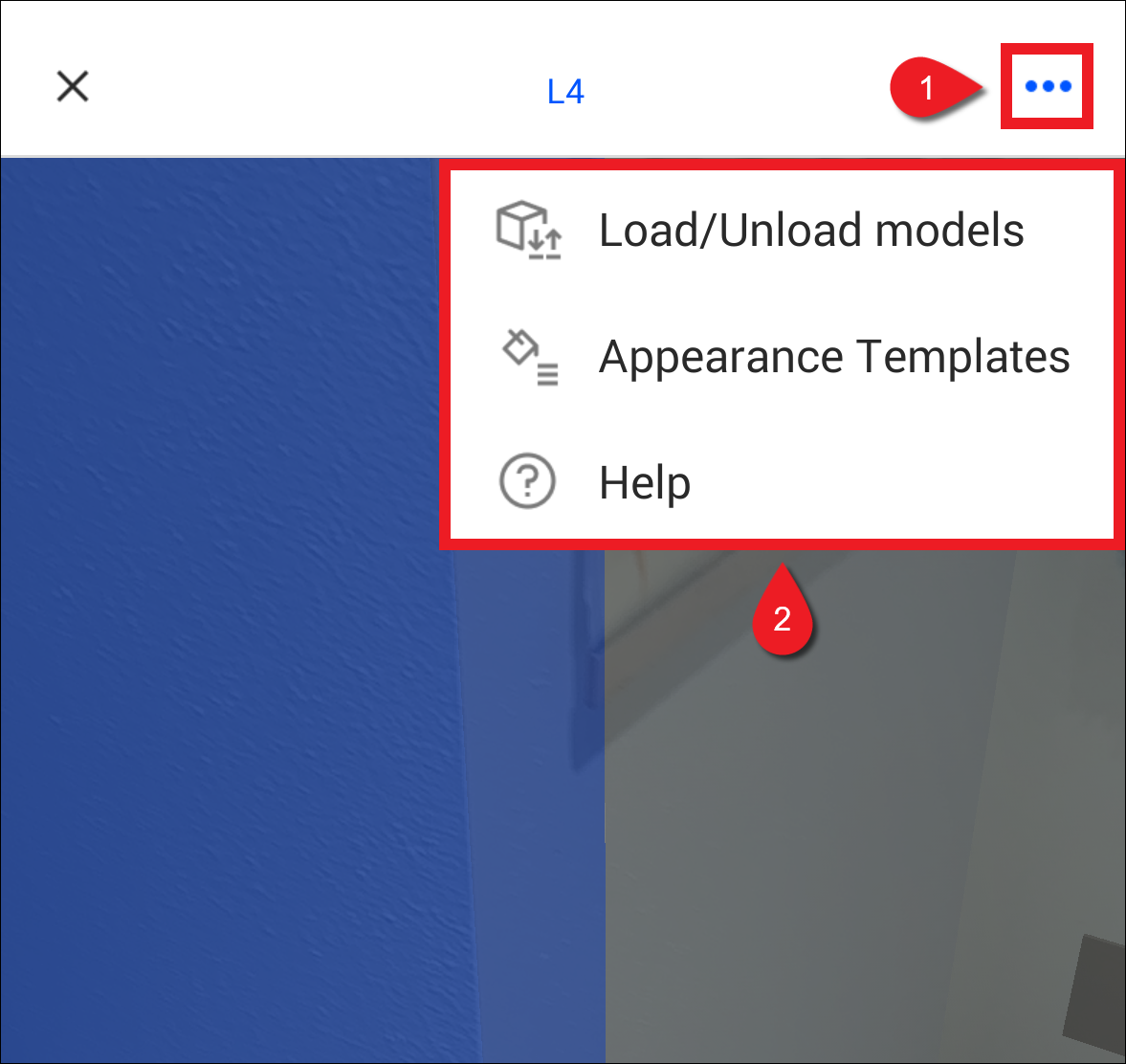

Vous pouvez charger/décharger des modèles et appliquer des modèles d’apparence en ouvrant le menu Actions et en touchant Charger/Décharger des modèles ou Modèles d’apparence. Une page Aide est également disponible et fournit une brève description des outils et des fonctionnalités de la RA.
