Navigation linéaire S’abonner
La navigation linéaire est un outil puissant prenant en charge les projets d’infrastructures linéaires. Elle vous permet d’examiner et de gérer les tracés (ou lignes médianes) et les intervalles (communément appelés stations ou chaînage) dans les projets Revizto. Les tracés peuvent être ajoutés à un projet directement à partir d’outils de création pris en charge (tels que Bentley OpenRoads, OpenRail ou Civil 3D) ou en important manuellement des fichiers LandXML.
La navigation linéaire fonctionne avec les autres fonctionnalités de Revizto pour maximiser la valeur des informations de votre projet d’infrastructure linéaire. Vous pouvez taguer des annotations à des coordonnées spécifiques le long du tracé, utiliser la règle pour accrocher à la géométrie du tracé, déplacer des coupes transversales le long du tracé et consulter les informations du tracé dans les propriétés de l’objet.
Vous pouvez afficher ou masquer les tracés dans un modèle en cliquant sur Afficher/Masquer les tracés dans la barre d’outils inférieure.
- Autorisations requises
- Fonctionnement de la navigation linéaire
- Gestion des tracés
- Gestion des paramètres de l’affichage des tracés
- Importation manuelle de fichiers LandXML
Autorisations requises
Gérer des paramètres de tracés et importer des tracés nécessitent des droits d’accès au projet spécifiques. Si vous ne pouvez pas gérer les paramètres de tracés, contactez l'administrateur de votre projet ou de votre licence.
Vous pouvez consulter vos droits d’accès dans l’onglet Équipe de projet de Revizto Workspace en cliquant sur Afficher le rôle du projet ou Définir le rôle du projet
à côté du nom de votre rôle. Voir Gestion des rôles du projet pour plus d’informations.
- Pour importer des tracés, supprimer ou modifier des tracés et gérer les paramètres de tracés, vous avez besoin de :
- Gérer tous les modèles 3D
- Pour afficher les tracés et gérer les paramètres d’affichage locaux, vous avez besoin de :
- Ajouter de nouveaux modèles 3D
Fonctionnement de la navigation linéaire
Les tracés peuvent être parcourus et gérés à l’aide de l'outil Navigation linéaire dans l’environnement 3D de Revizto. Le volet de navigation linéaire s’ouvrira dans le coin supérieur gauche du modèle. Si le volet de navigation est fermé, cliquer de nouveau sur Navigation linéaire
le rouvrira.

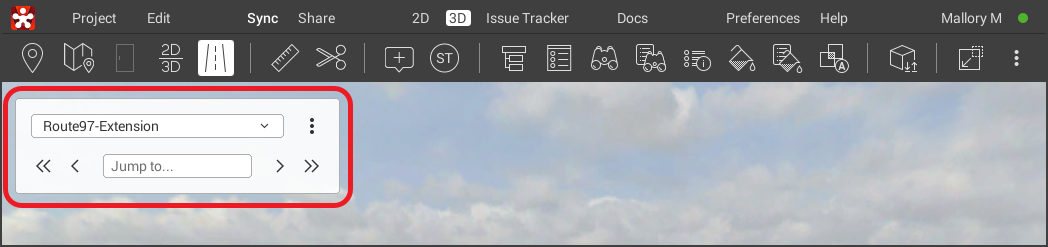

Le volet de navigation linéaire permet de se déplacer le long du tracé sélectionné, soit en allant à un intervalle spécifique, soit en se déplaçant séquentiellement en avant ou en arrière.

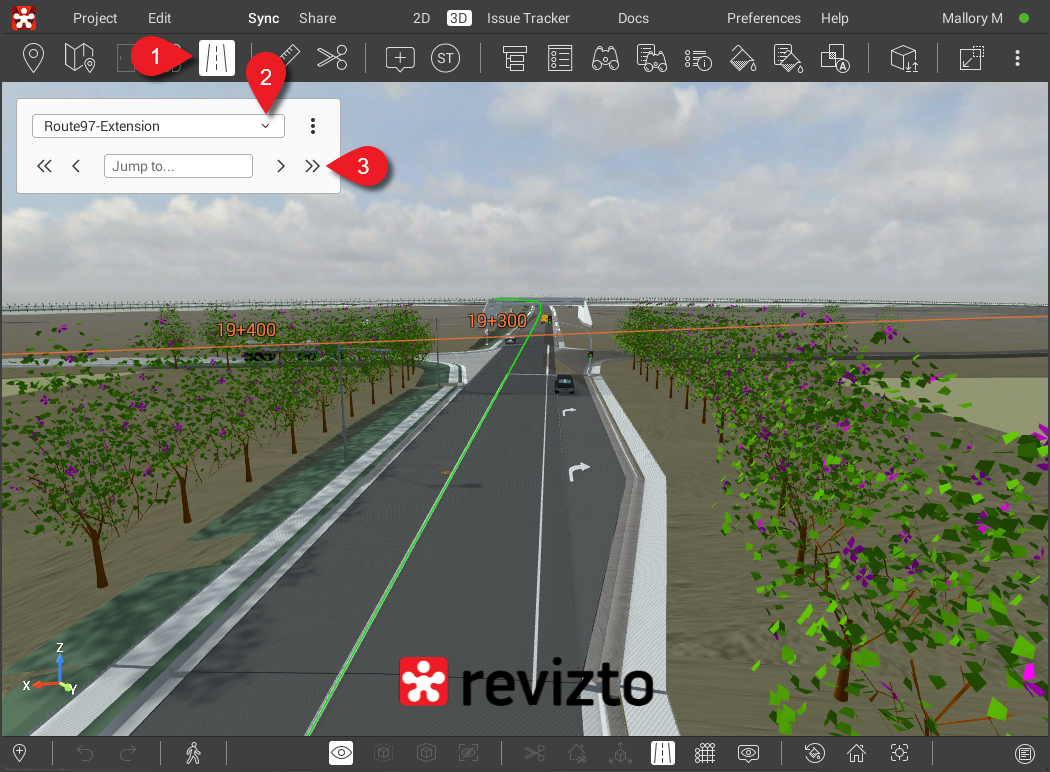

Pour accéder à la navigation linéaire :
- Ouvrez le volet de navigation linéaire en cliquant sur Navigation linéaire
dans la barre d’outils.
- Sélectionnez le tracé dans le menu déroulant. Seuls les tracés actifs seront disponibles.
- Pour modifier les tracés actifs, voir Activation ou désactivation de tracés.
-
Utilisez les commandes du volet de navigation pour naviguer dans le tracé.
- Allez à un intervalle spécifique en cliquant sur le champ d’intervalle, puis en sélectionnant ou en saisissant l’intervalle souhaité.
- Avancez (suivant) ou reculez (précédent) par intervalles mineurs en sélectionnant la flèche simple
. Pour définir l’intervalle mineur, allez à Configurer les intervalles.
- Avancez (suivant) ou reculez (précédent) par intervalles majeurs en sélectionnant la double flèche
. Pour définir l’intervalle majeur, allez à Configurer les intervalles.
- Si des étapes personnalisées sont activées, avancez (suivant) ou reculez (précédent) de la distance définie en sélectionnant la flèche
. Les étapes personnalisées se configurent et s'activent dans le menu Plus
, comme décrit ci‑dessous.
Cliquez sur Plus dans le volet de navigation linéaire pour accéder à davantage d'options de navigation et de configuration :
| Couper et regarder vers le prochain intervalle | Configure la vue du modèle pour couper le tracé et regarder dans la direction du prochain intervalle. |
| Couper et regarder l’intervalle précédent | Configure la vue du modèle pour couper le tracé et regarder dans la direction de l’intervalle précédent. |
| Vue de haut en bas | Configure la vue du modèle pour regarder la géométrie du projet depuis le dessus. |
| Couper verticalement | La coupe transversale est verticale par rapport à la pente du tracé. |
| Couper perpendiculairement au profil | La coupe transversale est perpendiculaire à la pente du tracé. |
| Configurer une étape personnalisée | Définit une distance personnalisée pour se déplacer le long du tracé. Une fois l’étape personnalisée configurée, vous pouvez activer ou désactiver l’étape en cochant la case Activer l’étape personnalisée dans le menu. Si une étape personnalisée est activée, les commandes fléchées des intervalles majeurs et mineurs du navigateur linéaire seront remplacées par la commande fléchée de l'étape personnalisée |
| Aller au début |
Aller au début du tracé sélectionné. La coordonnée de début du tracé sélectionné sera affichée ici. |
| Aller à la fin |
Aller à la fin du tracé actuel. La coordonnée de fin du tracé sélectionné sera affichée ici. |
Depuis ce menu, vous pouvez également accéder à Gérer les tracés et à Paramètres de l’affichage des tracés, décrits dans les sections suivantes.
Gestion des tracés

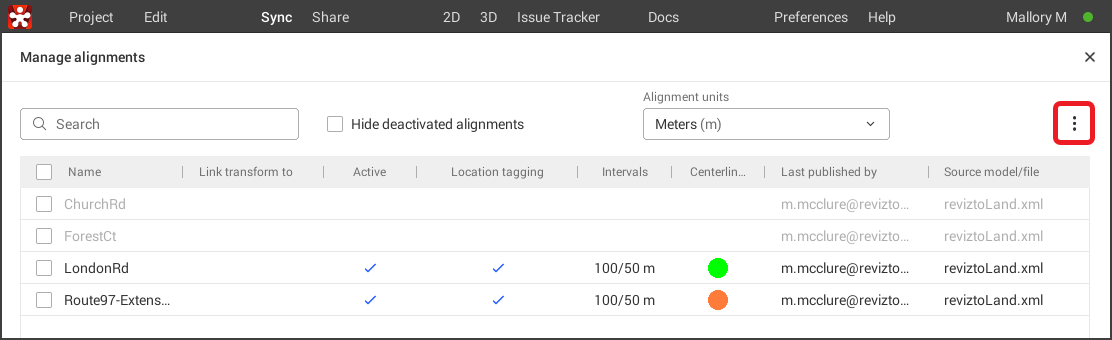

Vous pouvez gérer la plupart des paramètres de tracés depuis la page Gérer les tracés. Ces paramètres incluent l’activation et la désactivation des tracés, la configuration des intervalles, le paramétrage des couleurs des tracés, l’activation de l’ajout de mots‑clés d’emplacement et la sélection des unités de tracé. Ces paramètres s’appliquent à l’ensemble du projet ; toute modification effectuée ici sera appliquée à tous les autres membres du projet une fois leur projet synchronisé.
Gérer les tracés peut être ouvert depuis le volet de navigation linéaire dans l’environnement 3D de Revizto ou depuis le menu Modifier.
- Ouvrez le volet de navigation linéaire en cliquant sur Navigation linéaire
dans la barre d’outils.
- Dans le volet de navigation, cliquez sur Plus
.
- Cliquez sur Gérer les tracés.
Pour ouvrir Gérer les tracés depuis le menu Modifier :
- Cliquez sur Modifier.
- Cliquez sur Gérer les tracés.
Gérer les tracés peut également être ouvert via le menu Propriétés du projet en cliquant sur Modifier à côté de Tracés.
La plupart des paramètres de tracés se trouvent sous le menu Actions dans le coin supérieur droit de la liste des tracés. Les paramètres et actions disponibles dans ce menu dépendent des tracés sélectionnés.
Les sections suivantes détaillent chaque paramètre de tracé.
Définir les unités de tracé
Les unités de tracé s’appliquent à l’ensemble du projet et sont les unités de mesure utilisées spécifiquement pour les tracés. Elles ne correspondent pas automatiquement aux unités de mesure définies pour le projet en général.

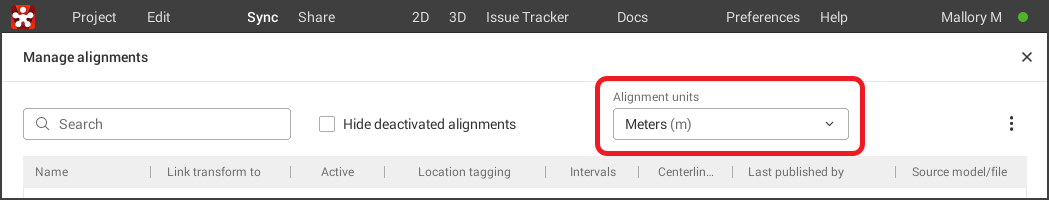

Pour changer les unités de tracé :
-
Cliquez sur le menu déroulant Unités de tracé en haut de la liste des tracés.
- Sélectionnez les unités de mesure : Mètres (m), Pied (US) (pi (US)), ou Pied (ft).
- Cliquez sur OK pour confirmer, et les intervalles seront recalculés.
Lorsque les unités de tracé sont modifiées, les numéros d’intervalles restent identiques, mais toutes les mesures d’intervalles doivent être recalculées pour correspondre aux nouvelles unités. Par exemple, si les intervalles étaient initialement de 150 mètres/50 mètres et que vous passez aux pieds (US), les intervalles seront désormais de 150 pieds (US)/50 pieds (US).
Paramètres de tracés par défaut
Les paramètres de tracés par défaut établissent les données de base du tracé, telles que les intervalles majeurs et mineurs, les couleurs et l’ajout de mots‑clés d’emplacement. Si un tracé est publié dans Revizto sans aucun de ces paramètres, les paramètres par défaut seront appliqués lors de l’importation ou de la première publication du tracé dans Revizto. En général, les tracés importés à partir d’un outil de création disposent de ces données ; les paramètres de tracés par défaut s’appliquent donc principalement aux tracés importés directement depuis des fichiers LandXML.
Pour modifier les paramètres de tracés par défaut :
- Cliquez sur Actions
- Sélectionnez Paramètres de tracés par défaut.
- Modifiez l’un des éléments suivants :
- Activer l’ajout de mots-clés d’emplacement
- Intervalle majeur, longueur du trait de l’intervalle majeur ou couleur d’intervalle majeur
- Activer les intervalles mineurs
- Intervalle mineur, longueur du trait de l’intervalle mineur ou couleur d’intervalle mineur
- Couleur de la ligne médiane
- Cliquez sur Appliquer.

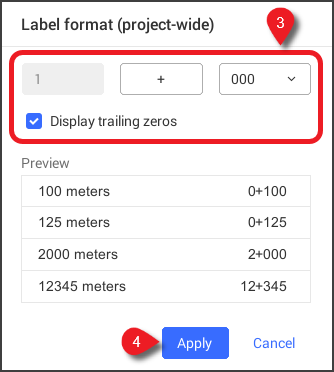

Format du label
Ce paramètre détermine la façon dont les labels d’intervalles sont affichés sur les tracés dans tout le projet.
Pour modifier le format du label :
- Cliquez sur Actions
- Sélectionnez Format du label.
- Modifiez l’un des éléments suivants :
- Séparateur (quatre caractères maximum, espaces compris)
- Menu déroulant Nombre de caractères
- Afficher les zéros de fin.
-
Cliquez sur Appliquer.
La section Aperçu affichera un exemple du format du label avant son application.
Proximité des mots-clés d’emplacement
Ce paramètre définit la proximité nécessaire entre une annotation et un tracé pour que l’annotation soit taguée avec les informations de cet emplacement.
Pour définir la proximité des mots-clés d’emplacement :
- Cliquez sur Actions
- Sélectionnez Proximité des mots-clés d’emplacement (pour l’ensemble du projet).
- Modifiez la proximité.
- Cliquez sur Appliquer.
La proximité des mots-clés d’emplacement s’applique à tous les tracés du projet.
Ce paramètre vous permet de définir les intervalles majeurs et mineurs, les longueurs de traits, ainsi que les couleurs de la ligne médiane et des intervalles. Si vous sélectionnez plusieurs tracés, les mêmes configurations d’intervalles et de couleurs s’appliqueront à tous ces tracés.
Les couleurs peuvent également être modifiées via Changer les couleurs.
- Dans la liste des tracés, cochez les cases en regard des tracés que vous souhaitez modifier. Vous pouvez cocher une ou plusieurs cases.
- Faites un clic droit sur les tracés ou cliquez sur Actions
- Sélectionnez Configurer les intervalles.
- Modifiez l’un des éléments suivants :
- Intervalle majeur, longueur du trait de l’intervalle majeur ou couleur d’intervalle majeur
- Activer les intervalles mineurs
- Intervalle mineur, longueur du trait de l’intervalle mineur ou couleur d’intervalle mineur
- Couleur de la ligne médiane.
- Cliquez sur Appliquer.

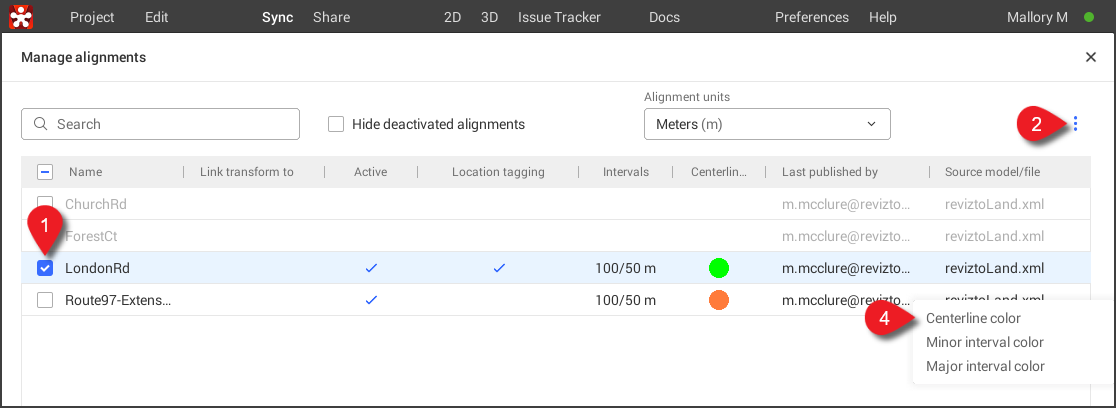

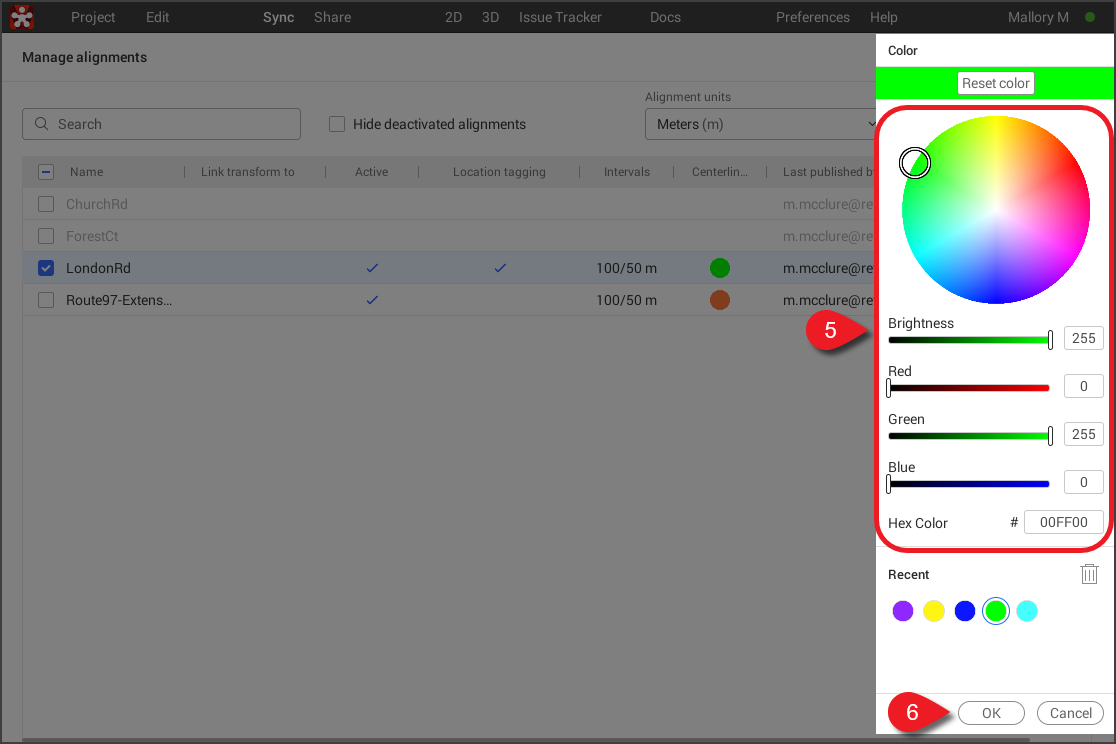

Cette option vous permet de changer la couleur de la ligne médiane, de l’intervalle mineur ou de l’intervalle majeur. Si vous sélectionnez plusieurs tracés, la même modification de couleur s’appliquera à tous ces tracés.
Les couleurs peuvent également être modifiées via Configurer les intervalles.
- Dans la liste des tracés, cochez les cases en regard des tracés que vous souhaitez modifier. Vous pouvez cocher une ou plusieurs cases.
- Faites un clic droit sur les tracés ou cliquez sur Actions
- Sélectionnez Changer les couleurs.
-
Sélectionnez l’élément dont vous souhaitez changer la couleur : Couleur de la ligne médiane, Couleur d’intervalle mineur, Couleur d’intervalle majeur.
-
Sélectionnez la couleur à l’aide de la roue, des curseurs, d’un code de couleur HEX ou de la section des couleurs récentes.
- Vous pouvez réinitialiser la couleur par défaut d'un élément en cliquant sur Réinitialiser la couleur en haut de la fenêtre.
- Vous pouvez supprimer des couleurs récemment utilisées en cliquant sur Supprimer
à côté de Récentes et en sélectionnant les couleurs que vous souhaitez supprimer. Cliquez sur Valider ou sur Supprimer
pour fermer la fenêtre de suppression.
- Cliquez sur OK.

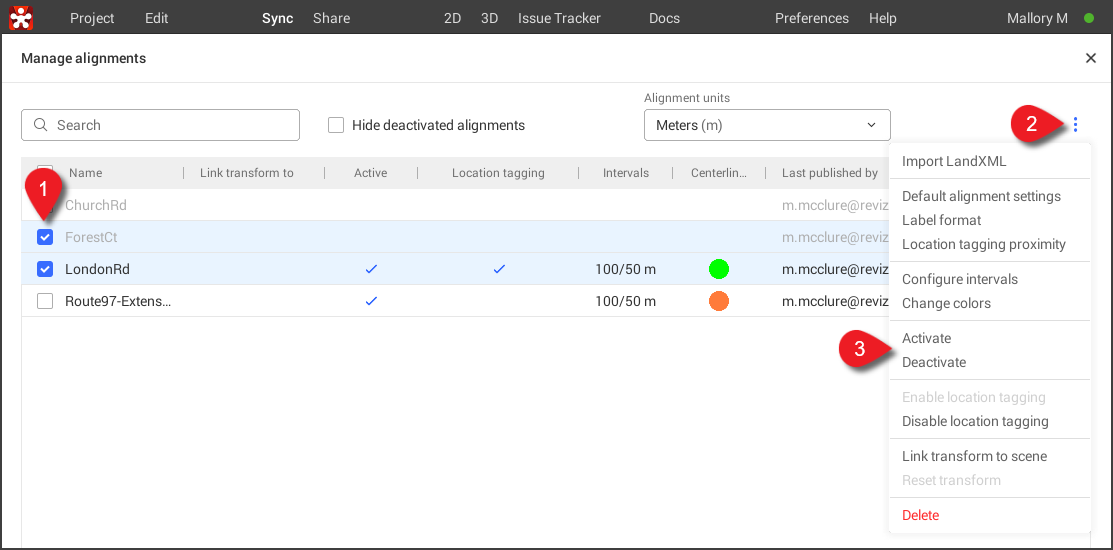

Les tracés peuvent être activés ou désactivés à tout moment. Lorsqu’un tracé est désactivé, il n'est pas disponible dans l’environnement 3D tant qu’il n’est pas réactivé.
- Sélectionnez les tracés que vous souhaitez activer ou désactiver.
- Faites un clic droit sur les tracés ou cliquez sur Actions
-
Sélectionnez Activer ou Désactiver.
- Si vous sélectionnez des tracés qui ont tous le même état, seul l’état opposé sera disponible. Par exemple, si tous les tracés sont déjà activés, seul Désactiver sera disponible.
- Si vous sélectionnez des tracés ayant des états mixtes, les deux options seront disponibles et l’option sélectionnée s’appliquera aux tracés qui ne sont pas dans cet état. Par exemple, si vous sélectionnez un mélange de tracés actifs et inactifs puis choisissez Activer, les tracés inactifs seront activés.
Si vous cochez la case Masquer les tracés désactivés en haut de la page, les tracés inactifs seront masqués dans la liste des tracés. Si vous décochez la case, tous les tracés du modèle seront affichés. Les tracés inactifs seront grisés et n’afficheront pas d’autres paramètres tels que la couleur de la ligne médiane ou les intervalles. L’activation des tracés inactifs rétablira leurs paramètres précédents (tels que les couleurs et les intervalles).

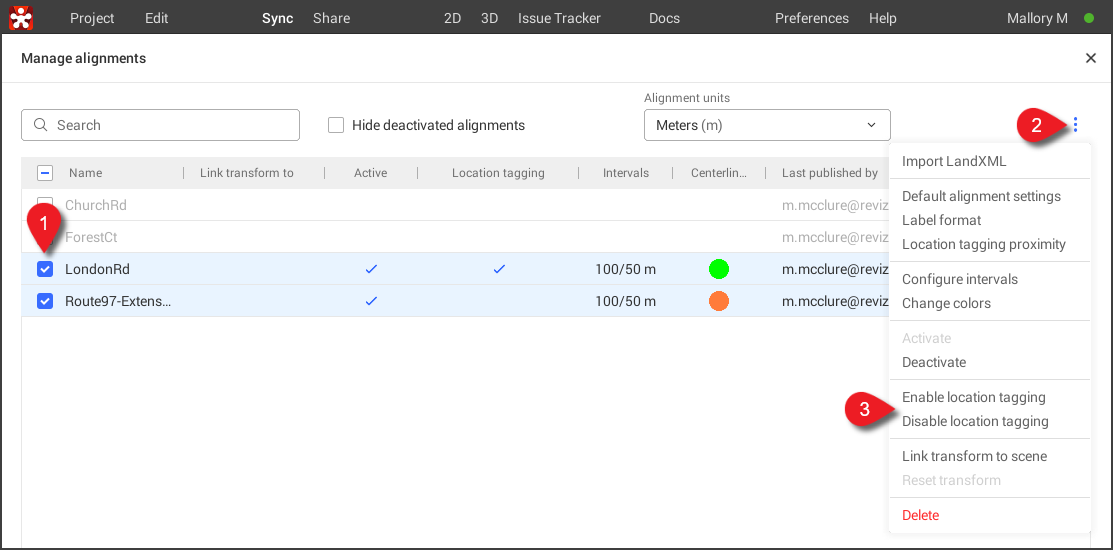

Activer ou désactiver l’ajout de mots‑clés d’emplacement
Cela vous permet de sélectionner certains tracés pour ajouter des mots-clés d'emplacement aux annotations. Si l’ajout de mots‑clés d’emplacement est désactivé pour un tracé, les informations de ce tracé n’apparaîtront pas dans les annotations ni dans les métadonnées du conflit.
- Sélectionnez les tracés pour lesquels vous souhaitez activer ou désactiver l’ajout de mots‑clés d’emplacement.
- Faites un clic droit sur les tracés ou cliquez sur Actions
-
Sélectionnez Activer l’ajout de mots‑clés d’emplacement ou Désactiver l’ajout de mots‑clés d’emplacement.
- Si vous sélectionnez des tracés qui ont tous le même état, seul l’état opposé sera disponible. Par exemple, si l’ajout de mots‑clés d’emplacement est déjà activé pour tous les tracés, seul Désactiver l’ajout de mots‑clés d’emplacement sera disponible.
- Si vous sélectionnez des tracés ayant des états mixtes, les deux options seront disponibles et l’option sélectionnée s’appliquera aux tracés qui ne sont pas dans cet état. Par exemple, si vous sélectionnez un mélange de tracés avec et sans ajout de mots‑clés d’emplacement activé, puis choisissez Activer l’ajout de mots‑clés d’emplacement, l’ajout de mots‑clés d’emplacement sera activé pour les tracés qui n'avaient pas cette option activée.
Lier la transformation à la scène
Cela vous permet de lier un tracé aux coordonnées ou au point d’origine d’une scène choisie, afin que le tracé se déplace ou pivote avec cette scène. Ceci est particulièrement utile pour les tracés importés manuellement depuis des fichiers LandXML, car les tracés publiés directement à partir d’un outil de création seront automatiquement liés aux scènes correspondantes du modèle.
Pour lier un tracé à la transformation d’une scène :
- Dans la liste des tracés, cochez la case en regard des tracés que vous souhaitez lier. Vous pouvez cocher une ou plusieurs cases.
- Faites un clic droit sur les tracés ou cliquez sur Actions
- Sélectionnez Lier la transformation à la scène.
- Sous Scène cible, sélectionnez la scène à laquelle vous souhaitez lier les tracés.
- Cliquez sur Appliquer.
La scène liée sera indiquée à côté du tracé dans la liste des tracés.

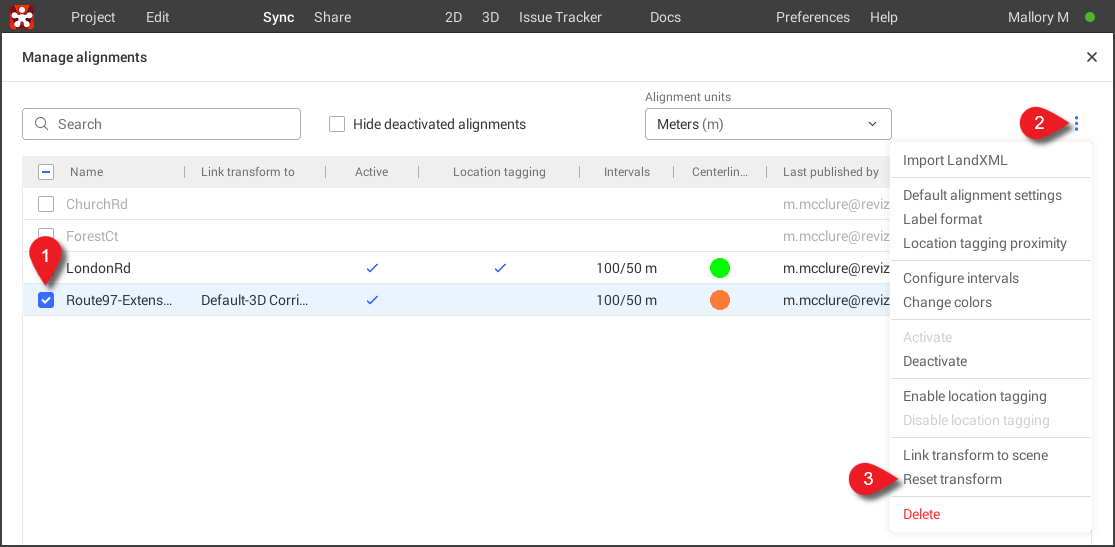

Pour réinitialiser une transformation liée :
- Dans la liste des tracés, cochez la case en regard des tracés que vous souhaitez délier. Vous pouvez cocher une ou plusieurs cases.
- Faites un clic droit sur les tracés ou cliquez sur Actions
-
Sélectionnez Réinitialiser la transformation.
- Confirmez la réinitialisation en cliquant sur Réinitialiser la transformation dans la boîte de dialogue.
Le tracé ne sera plus lié à la transformation de la scène et le positionnement défini par ses systèmes de coordonnées internes sera rétabli.
Supprimer le tracé
Pour supprimer un tracé :
- Dans la liste des tracés, cochez la case en regard des tracés que vous souhaitez supprimer. Vous pouvez cocher une ou plusieurs cases.
- Faites un clic droit sur les tracés ou cliquez sur Actions
- Sélectionnez Supprimer.
- Confirmez la suppression du tracé en cliquant sur OK dans la boîte de dialogue.
Gestion des paramètres de l’affichage des tracés
Les paramètres de l’affichage des tracés sont propres à votre appareil et déterminent la manière dont vous voyez les tracés dans votre projet. Les paramètres de l’affichage des tracés peuvent être ouverts depuis le volet de navigation linéaire dans l’environnement 3D de Revizto.

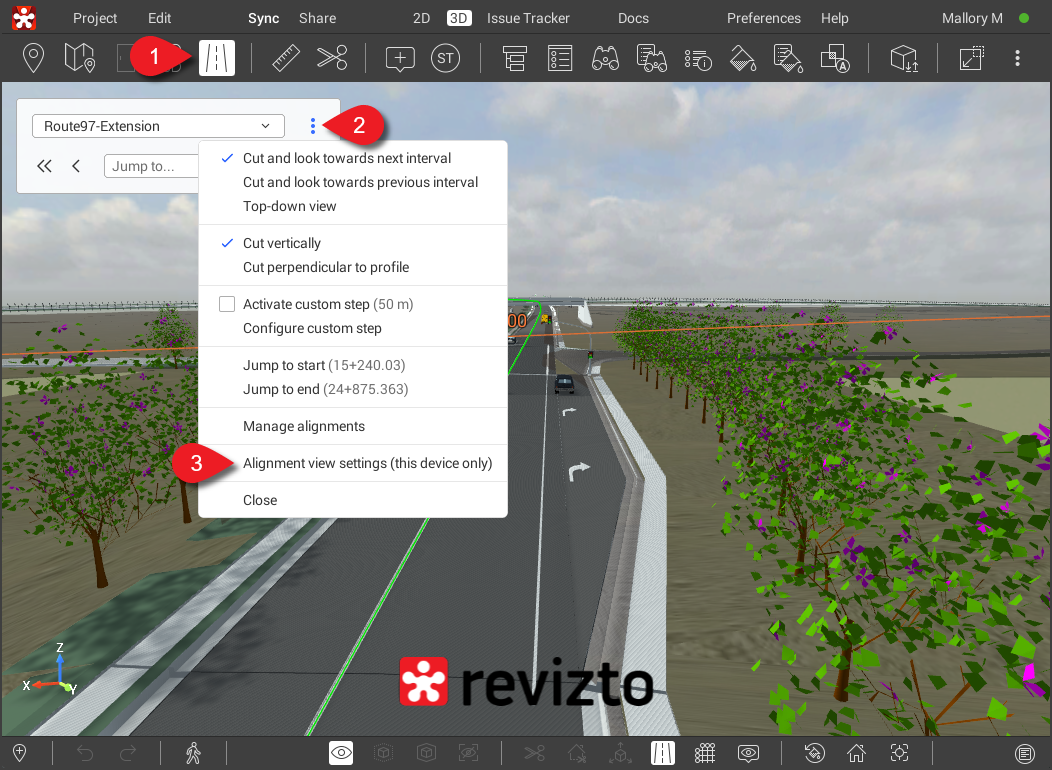

Pour modifier les paramètres de l’affichage des tracés :
- Ouvrez le volet de navigation linéaire en cliquant sur Navigation linéaire
- Cliquez sur Plus
-
Cliquez sur Paramètres de l’affichage des tracés.
- Cochez la case en regard des paramètres que vous souhaitez modifier.
- Fermez la fenêtre Paramètres de l’affichage des tracés. Les paramètres d’affichage seront modifiés immédiatement.
Les paramètres de l’affichage des tracés sont :
| Afficher les tracés en 3D |
Cochez cette case pour afficher les tracés sur le modèle 3D. Ceci équivaut à utiliser Afficher/Masquer les tracés |
| Tracé actuel |
Détermine si vous voyez la ligne médiane ou les intervalles sur le tracé actuellement sélectionné. Sélectionnez les cases Ligne médiane ou Intervalle pour rendre ces éléments visibles sur le tracé.
|
| Autres tracés |
Détermine si vous voyez la ligne médiane ou les intervalles pour chaque tracé actif du modèle 3D autre que le tracé actuel. Sélectionnez les cases Ligne médiane ou Intervalle à côté d’un tracé pour rendre ces éléments visibles sur ce tracé.
|
Importation manuelle de fichiers LandXML
Les tracés peuvent être importés manuellement dans votre projet via le menu Gérer les tracés.
Pour importer des fichiers LandXML dans un projet avec des tracés :
- Accédez au menu Gérer les tracés.
- Cliquez sur Actions
- Sélectionnez Importer à partir d’un fichier LandXML.
- Sélectionnez sur votre appareil les fichiers LandXML que vous souhaitez importer.
- Dans la fenêtre Importer à partir d’un fichier LandXML, sélectionnez les paramètres par défaut des nouveaux tracés.
- Cliquez sur Appliquer.
Les fichiers LandXML seront ajoutés en tant que nouvelles informations de tracés ou mises à jour de tracés existants.
Pour importer des fichiers LandXML dans un projet sans tracés :
- Ouvrez le menu Modifier.
- Cliquez sur Gérer les tracés.
- Vous pouvez aussi ouvrir Propriétés du projet, puis cliquer sur Modifier
à côté de Tracés.
- Vous pouvez aussi ouvrir Propriétés du projet, puis cliquer sur Modifier
- Cliquez sur Importer à partir d’un fichier LandXML
- Sélectionnez sur votre appareil les fichiers LandXML que vous souhaitez importer.
- Dans la fenêtre Importer à partir d’un fichier LandXML, sélectionnez les paramètres par défaut des nouveaux tracés.
- Cliquez sur Appliquer.
