分割ビューでのプロジェクト表示 フォローする
2D/3D分割ビューでは、プロジェクトを包括的に把握できるよう、3D環境内に2Dのシートを表示します。 2Dのシートでモデルをナビゲートしたり、モデル内の現在の位置に基づいて関連するシートを表示したり、イシューを2Dと3Dで同時に表示したりできます。 また、分割ビューと3Dオーバーレイを併用してさらにコンテキストを絞り込むこともできます。
分割ビューは、Reviztoデスクトップ、Revizto 5モバイル アプリ、およびRevizto Siteで利用できます。
2D/3D分割ビューへのアクセス
分割ビューを使うには、プロジェクトの2Dシートと3DモデルをReviztoへインポートする必要があります。 ファイルのインポート方法については、「シートのインポート」および「ファイルからのモデルのインポート」を参照してください。

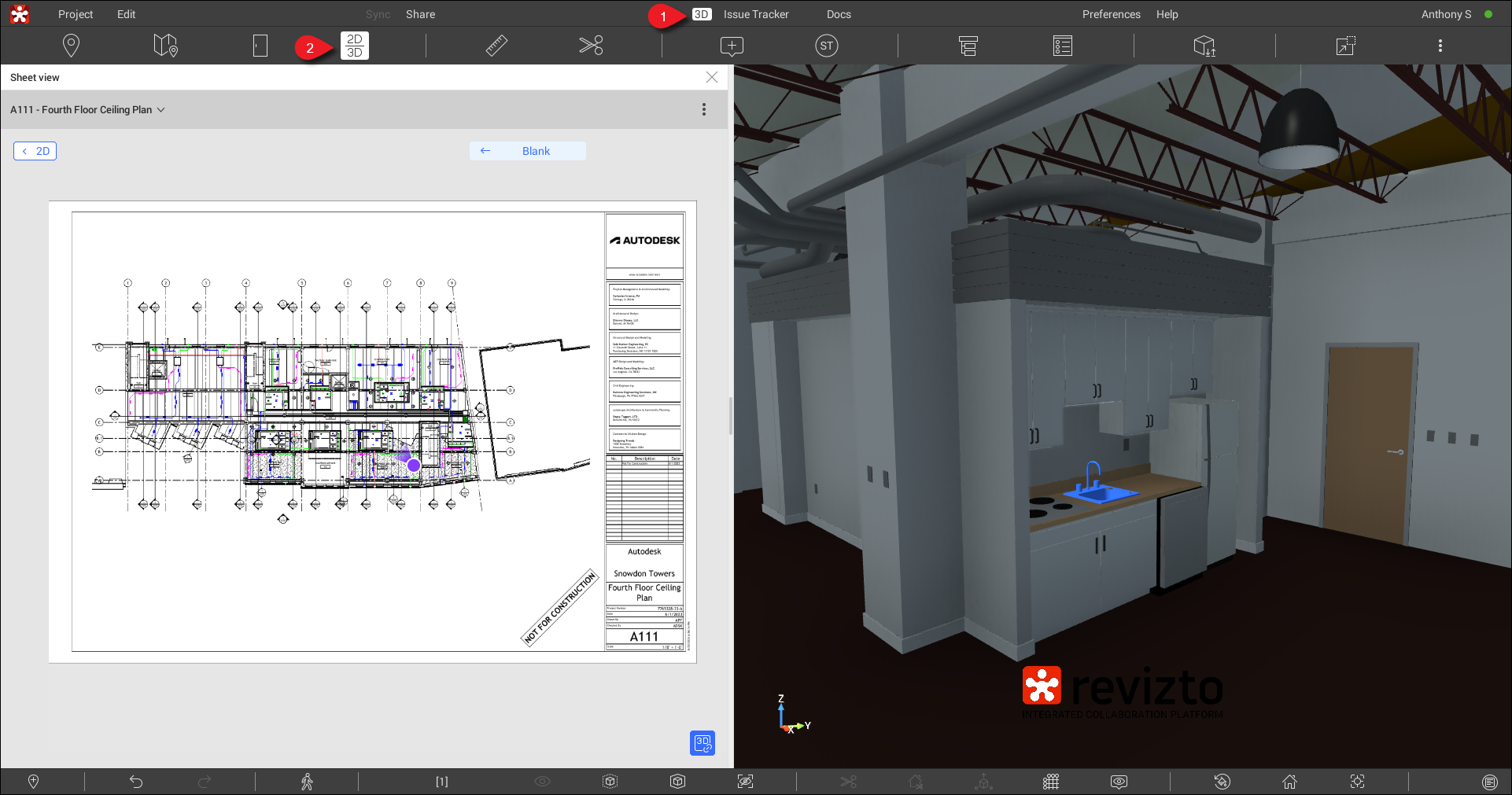

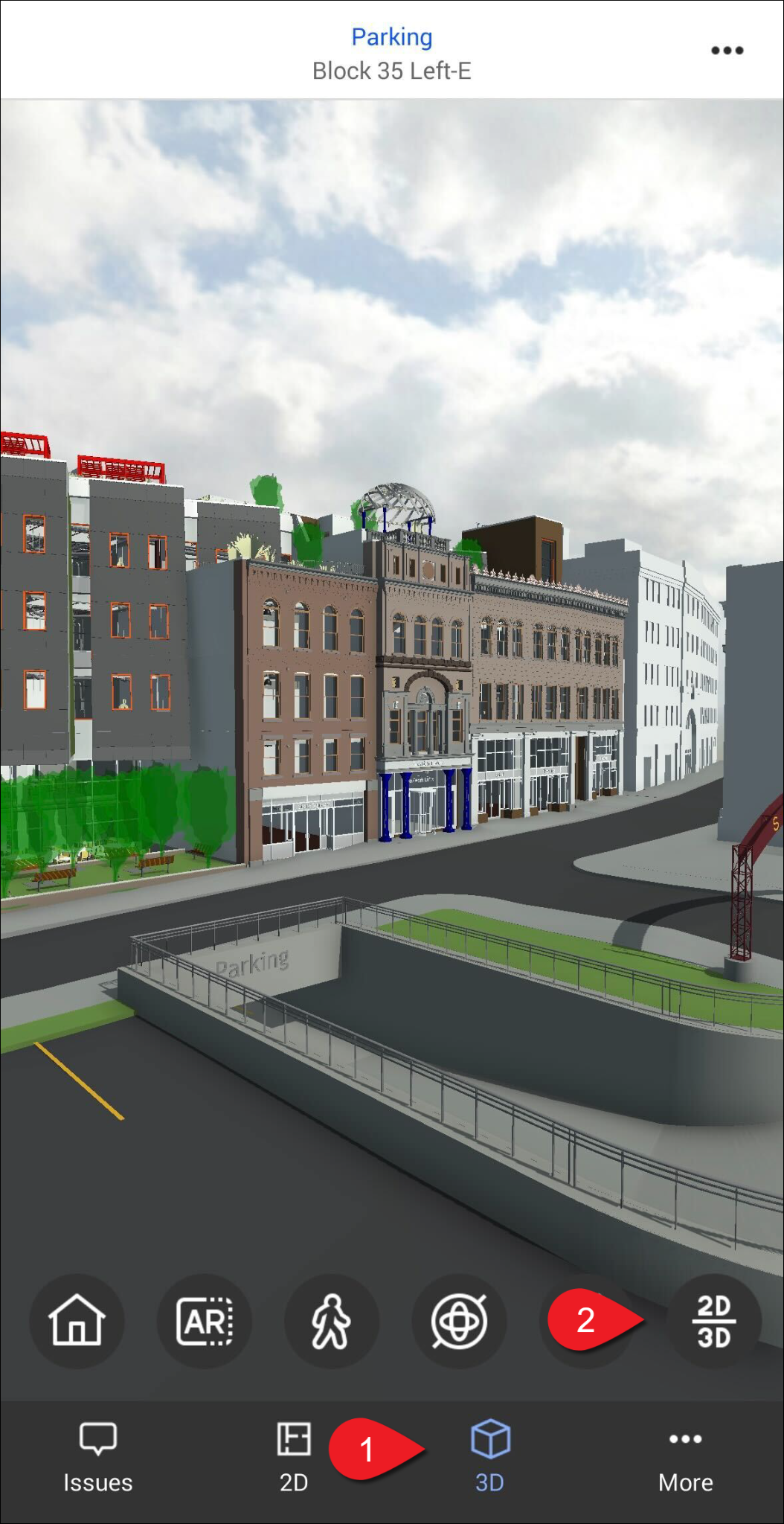

Revizto 5デスクトップおよびモバイル アプリケーションでアクセスするには：
- プライマリ ツールバーの［3D］をクリックして、3D環境を開きます。
- ［2D/3D分割］を選択します。 直前に表示したシートが3D環境内の［シートビュー］ウィンドウで開くか、またはシートを選択するよう求められます。

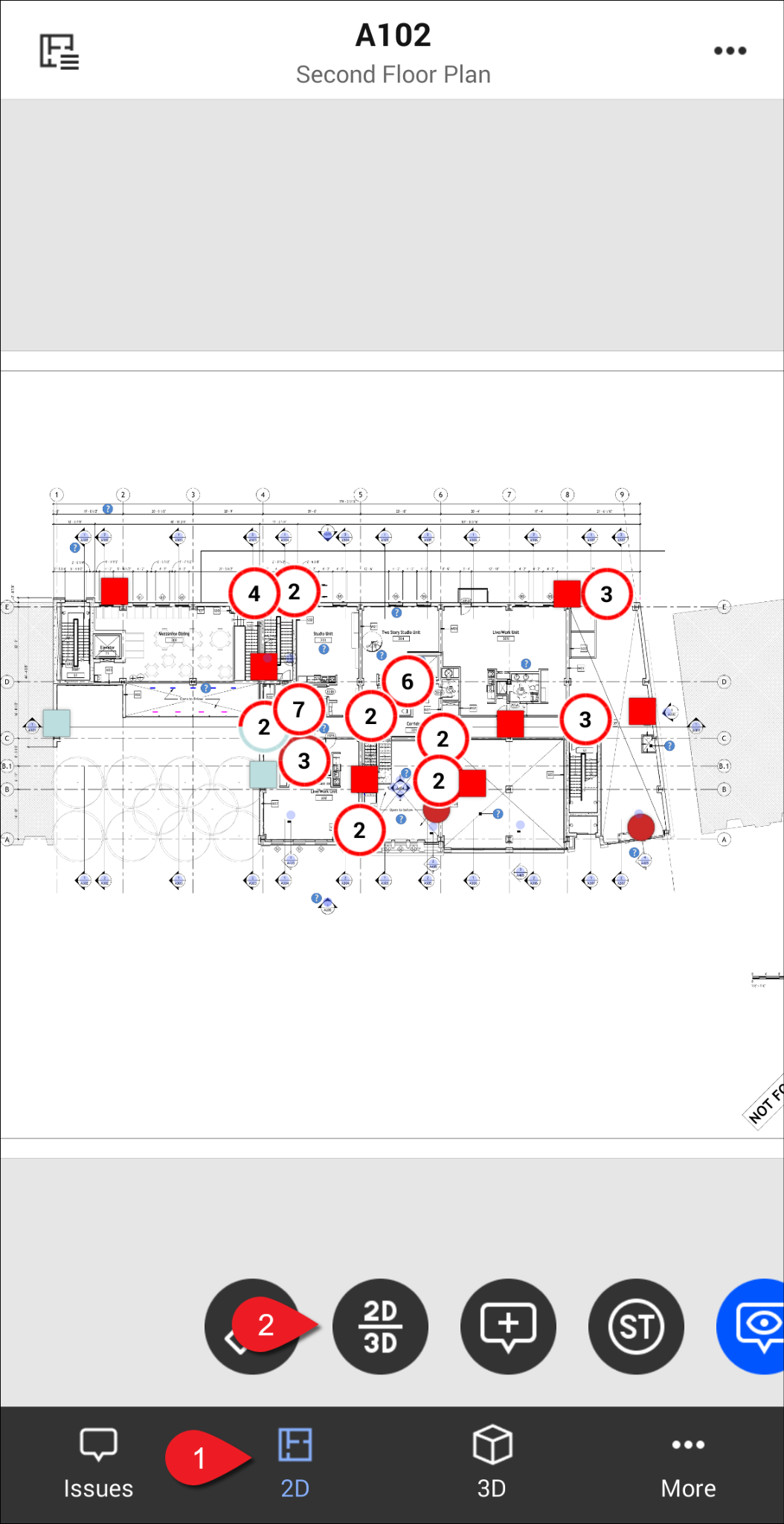

Revizto Siteでアクセスするには：
- ［2D］または［3D］を選択します。
|
|
- シートまたはモデルを選択すると、両方が開いて同時に表示されます。
シートビューのツールバー
シートビューのツールバーでは、シートの切り替えや表示する情報の変更をすばやく行えます。 このツールバーはRevizto 5モバイルおよびデスクトップ アプリケーションで利用できます。
シートビューのツールバー：
| シートの選択：［現在地の近くにあるシート］リストを開きます。 このリストからシートを選択すると、［シートビュー］ウィンドウで開きます。 | |
|
|
アクション メニュー：アクション メニューでは、シート上に表示する内容として［ピン］、［マークアップ］、または［なし］を選択できます。
マークアップ
なし
その他のツール…
|

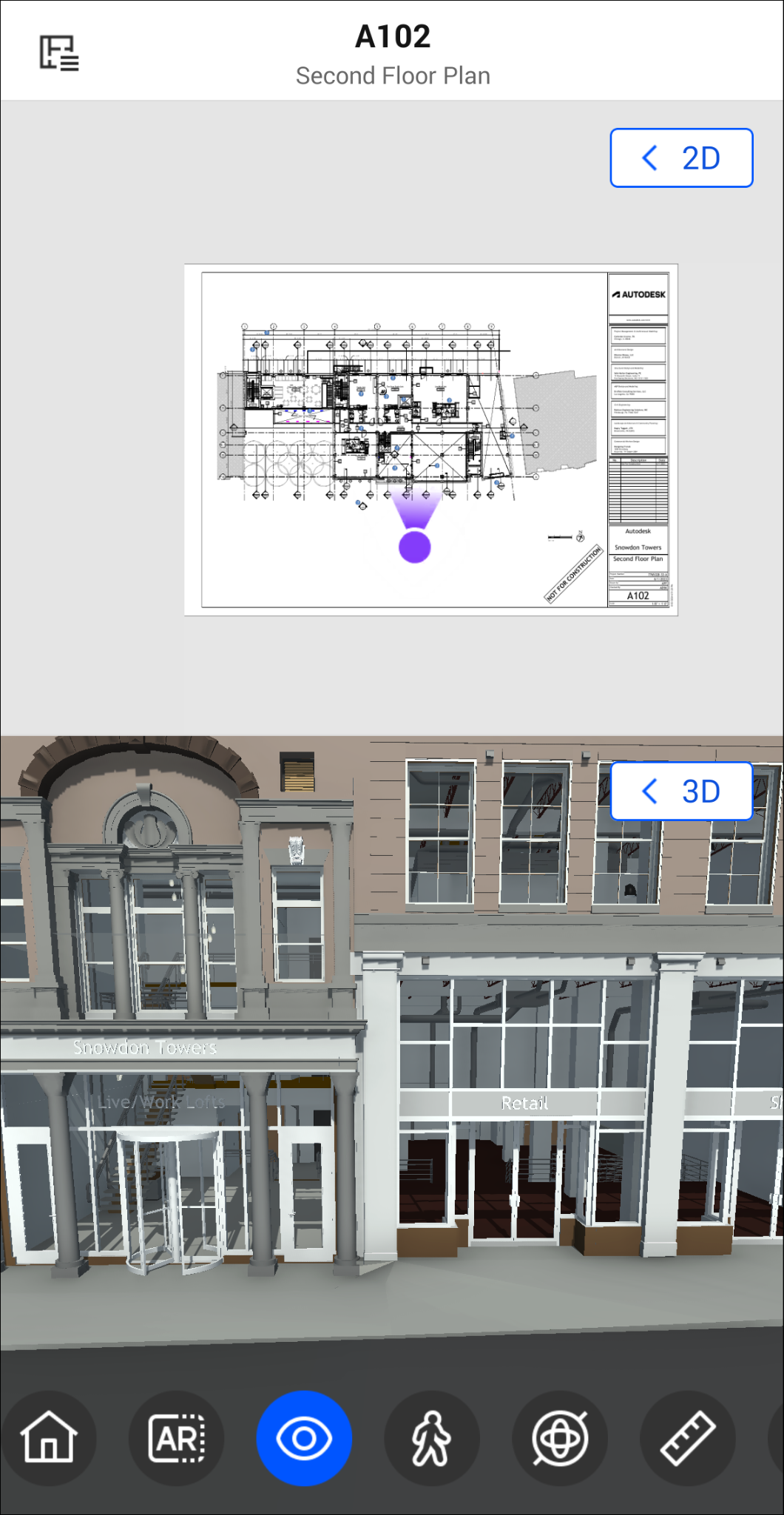

分割ビューを使ったモデルのナビゲート
The splitview allows you to navigate the model by moving the location indicator in the Sheet view window. 2Dのシート内をクリックするか、配置したい場所まで位置インジケータをドラッグして移動できます。
| 自動追跡を切り替える |
有効にすると、シートビューが位置インジケータに追従して移動します。 このオプションは［シートビュー］ウィンドウの右下にあります。 無効： |
シートの変更
モデルをナビゲートしながら、シートビューに表示するシートを変更できます。 Reviztoでは、現在の場所に関連するシートのリストが表示されますが、必要に応じていつでもすべてのシートから選択できます。

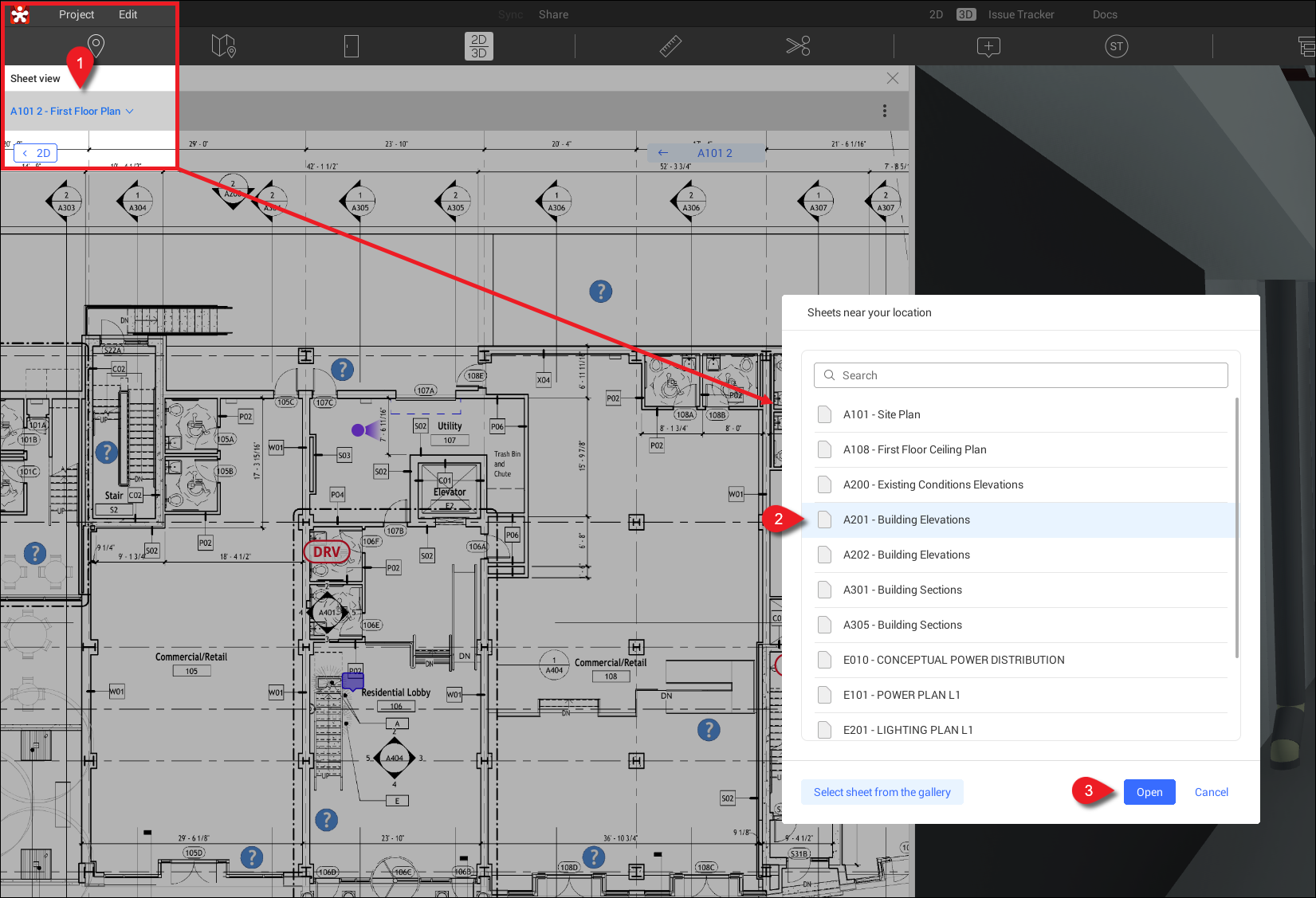

Revizto 5デスクトップおよびモバイル アプリでシートを変更するには：
- シートビュー上部付近にあるシート ドロップダウンをクリックして、［現在地の近くにあるシート］リストを開きます。
- このリストはモデル内の現在地の近くにあるシートにフィルターされ、シート番号順に並べ替えられます。
- 分割ビューを使って、開くシートを選択します。
- ［開く］をクリックします。

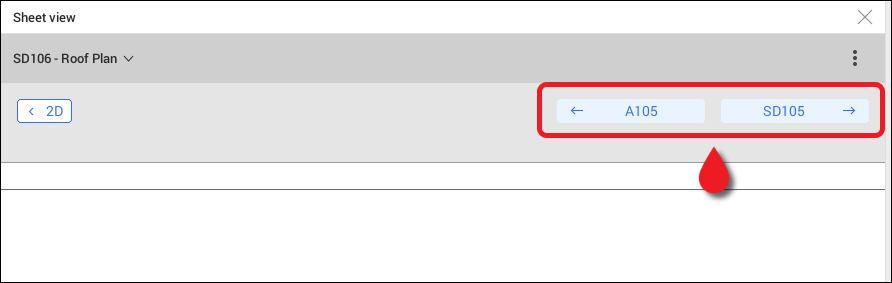

シートビューの
上部付近にある「進む」ボタンと「戻る」ボタン
を使って、最近表示したシートの表示を切り替えることができます。
これらのボタンは複数のシートを表示した場合にのみ表示され、
シート番号
のラベルが付いています。

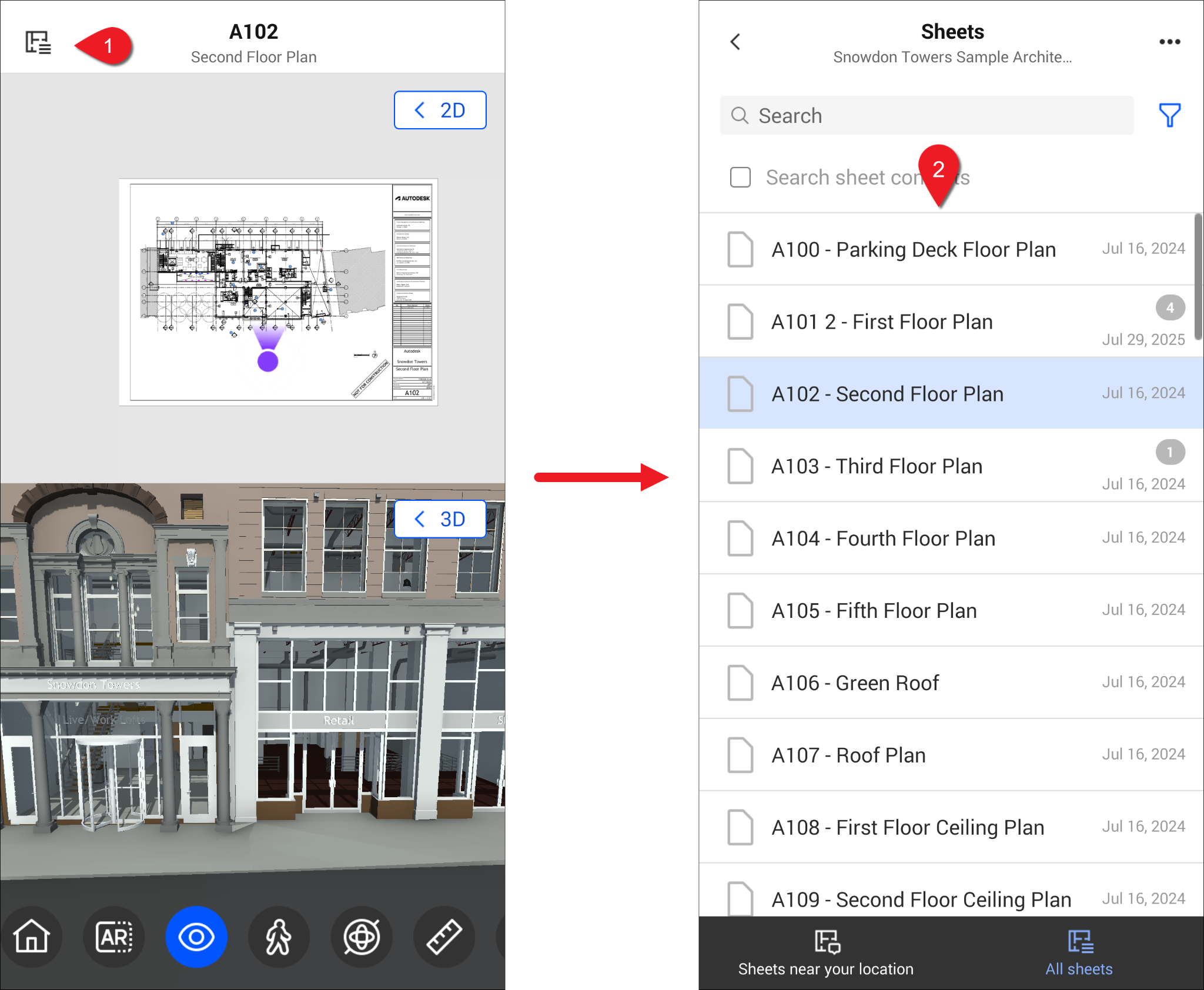

Revizto Siteでシートを変更するには：
- ［シート
］を選択して、［現在地の近くにあるシート］リストを表示します。
- シートを選択して、分割ビューで開きます。
- 現在表示中のシートが青で強調表示されます。
- 上部の検索バーを選択して、シート番号または名前でシートを検索できます。 ［シートのコンテンツを検索する］チェックボックスをオンにすると、シート番号や名前ではなく、シート内のテキストが検索されます。
- 画面下部の［すべてのシート
］を選択すると、すべてのシートを表示できます。
