线性导航 关注
线性导航是一个强大的工具，支持线性基础设施项目，让您能够在 Revizto 项目中调查并管理路线（或中心线）和区间（通常称为桩号或里程）。 可以直接从支持的建模工具（如 Bentley OpenRoads、OpenRail 或 Civil 3D）向项目添加路线，也可以通过手动导入 LandXML 文件来实现。
线性导航与其他 Revizto 功能协同工作，可最大限度地提升线性基础设施项目信息的价值。 您可以将问题标记到路线上的特定坐标，使用标尺对齐到路线几何，沿路线移动剖切，并在对象属性中查看路线信息。
您可以单击底部工具栏上的“显示/隐藏路线” 来在模型中显示或隐藏路线。
必需权限
管理路线设置和导入路线需要特定的项目访问权限。 如果无法管理路线设置，请联系项目管理员或许可证管理员。
您可以在 Revizto Workspace 的“项目团队”选项卡中，单击您角色名称旁边的“查看项目角色” 或“设置项目角色”
来查看您的访问权限。 有关更多信息，请参阅管理项目角色。
使用线性导航

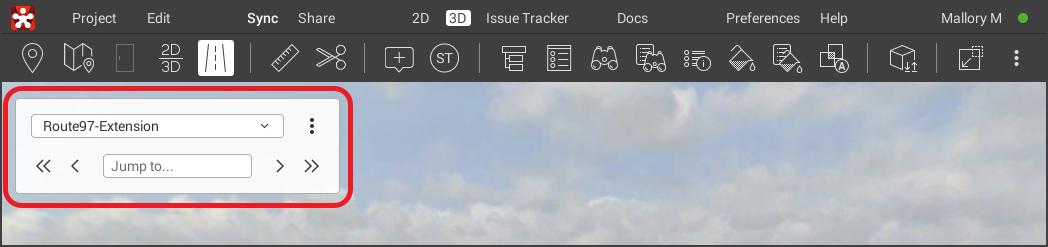

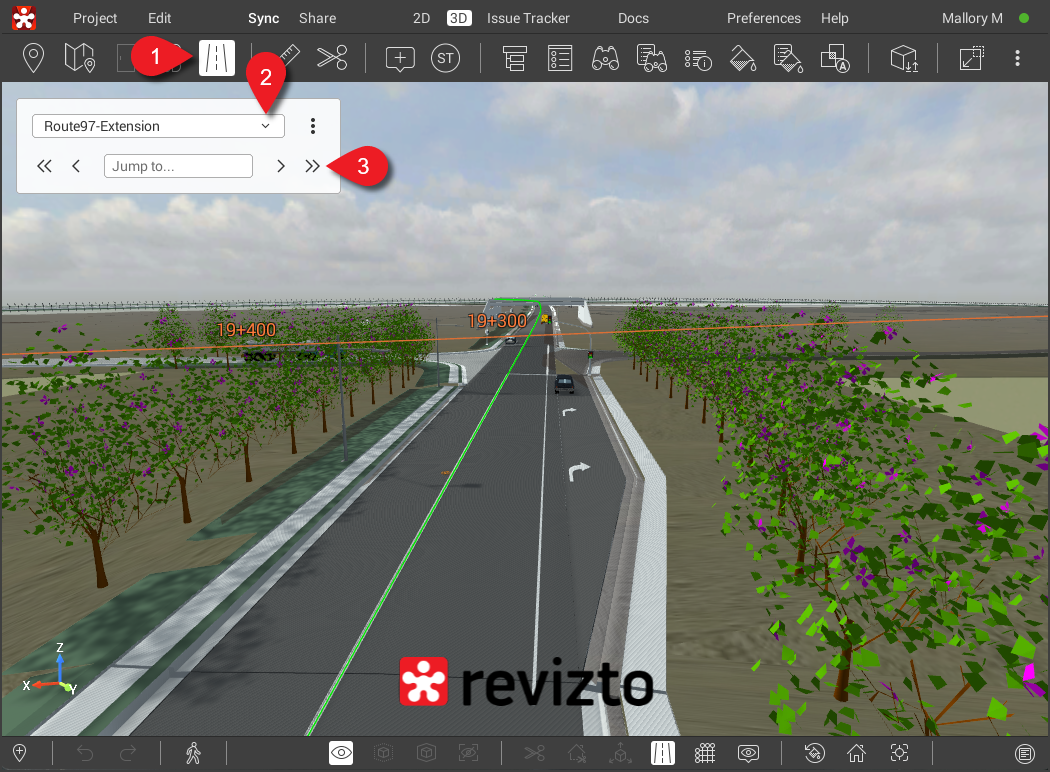

可以在 Revizto 的 3D 环境中使用“线性导航” 工具来导航和管理路线。 线性导航窗格将在模型的左上角打开。 如果该导航窗格已关闭，再次单击“线性导航”
可重新将其打开。
通过线性导航窗格，您可以跳转到特定区间或者按顺序向前或向后移动，从而沿着选定的路线移动。
要使用线性导航：
单击线性导航窗格上的“更多” 可使用更多导航和配置选项：
| 切割并朝向下一个区间 | 将模型视图设置为穿过路线，并朝向下一区间的方向。 |
| 切割并朝向上一个区间 | 将模型视图设置为穿过路线，并朝向上一区间的方向。 |
| 俯视图 | 将模型视图设置为从上方俯视项目几何。 |
| 竖直切割 | 剖切面竖直于路线坡度。 |
| 垂直于剖面切割 | 剖切面垂直于路线坡度。 |
| 配置自定义步长 | 设置沿路线移动的自定义距离。 配置自定义步长后，您可以在菜单中选中“激活自定义步长”复选框来启用或停用该步长。 如果激活自定义步长，线性导航器中的主要和次要区间箭头控件将替换为自定义步长箭头控件 |
| 跳到起点 |
移至选定路线的起点。 此处将列出选定路线的起点坐标。 |
| 跳到终点 |
移至当前路线的终点。 此处将列出选定路线的终点坐标。 |
还可以通过此菜单访问管理路线和路线视图设置，以下几部分将对此进行说明。
管理路线
您可以在管理路线页面管理大多数路线设置。 这些设置包括激活和停用路线、配置区间、设置路线颜色、启用位置标记以及选择路线单位。 这些设置适用于整个项目，因此您在此处所做的任何更改，在项目同步后将应用于所有其他项目成员。
可以在 Revizto 的 3D 环境中从线性导航窗格工具打开管理路线，也可以从“编辑”菜单打开。
- 单击工具栏上的“线性导航”
打开线性导航窗格。
- 在导航窗格中，单击“更多”
。
- 单击“管理路线”。
要从“编辑”菜单打开管理路线：
- 单击“编辑”。
- 单击“管理路线”。
还可以先转到“项目属性”菜单，然后单击“路线”旁边的“编辑” 来打开管理路线。

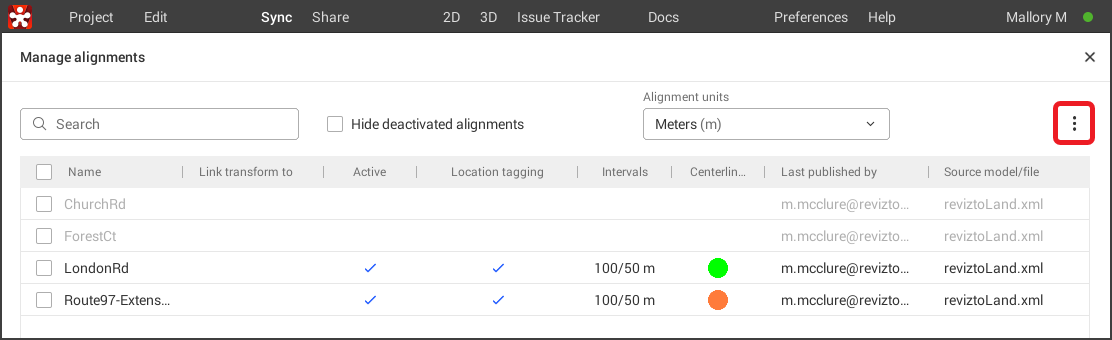

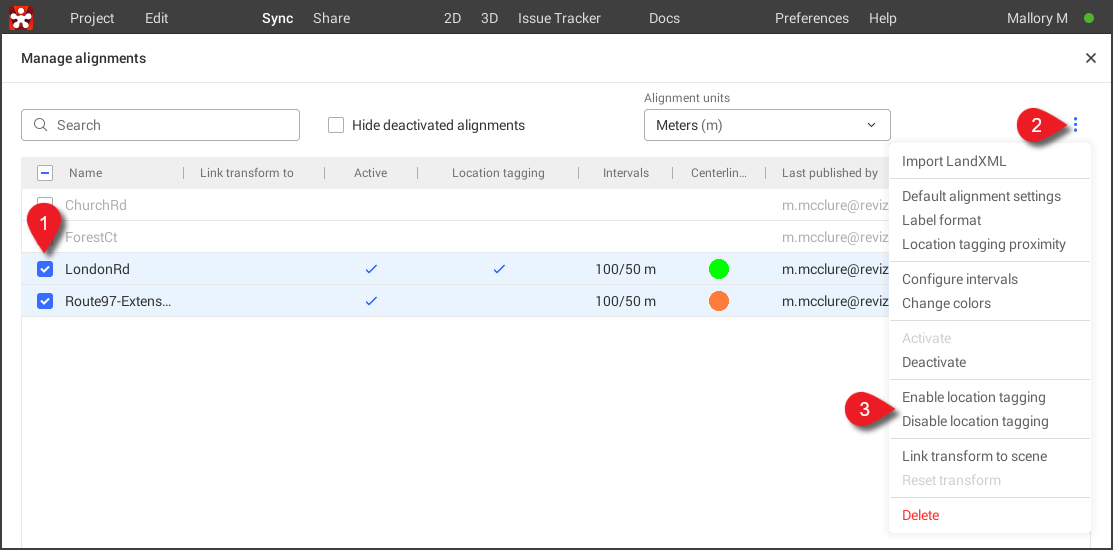

大多数路线设置位于路线列表右上角的“操作” 菜单下。 该菜单中可用的设置和操作取决于选定的路线。
以下各部分详细说明每个路线设置。

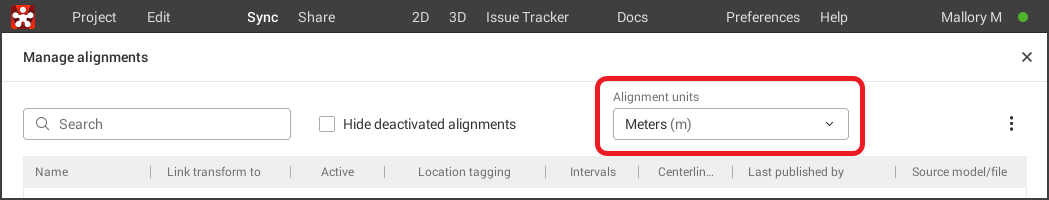

设置路线单位
路线单位在整个项目中应用，是专用于路线的度量单位。 一般情况下，它们不会自动与为项目设置的度量单位相匹配。
要更改路线单位：
-
单击路线列表顶部的“路线单位”下拉菜单。
- 选择度量单位：米 (m)、测量英尺 (sft)或英尺 (ft)。
- 单击“确定”以确认将重新计算区间。
更改路线单位后，区间数值将保持不变，但所有区间测量值都需要重新计算以匹配新单位。 例如，如果区间原来为 150 米/50 米，而单位切换为测量英尺，则区间现在为 150 测量英尺/50 测量英尺。
默认路线设置
默认路线设置会建立基本的路线数据，如主要区间和次要区间、颜色以及位置标记。 如果发布到 Revizto 的路线没有这些设置，则路线首次导入或发布到 Revizto 时将应用默认设置。 通常，从建模工具导入的路线会包含这些数据，因此默认路线设置主要适用于直接从 LandXML 文件导入的路线。
要编辑默认路线设置：
- 单击路线列表右上角的“操作”
- 选择“默认路线设置”。
- 编辑以下任一设置：
- 位置标记
- 主要区间、主要区间短划线长度或主要区间颜色
- 启用次要区间
- 次要区间、次要区间短划线长度或次要区间颜色
- 中心线颜色
- 单击“应用”。

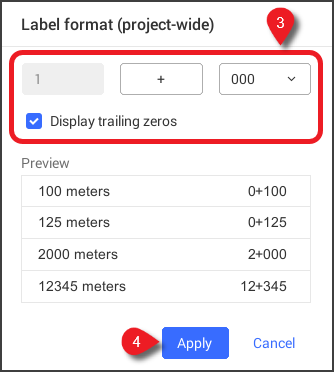

标签格式
此设置控制整个项目中路线区间标签的显示方式。
要编辑标签格式：
- 单击路线列表右上角的“操作”
- 选择“标签格式”。
- 编辑以下任一设置：
- 分隔符（最多 4 个字符，包括空格）
- 字符数下拉菜单
- 显示尾随零。
-
单击“应用”。
在应用标签格式之前，“预览”部分会显示其示例。
位置标记接近度
此设置控制问题需要距离路线多近，才能标记该位置的信息。
要设置位置标记接近度：
- 单击路线列表右上角的“操作”
- 选择“位置标记接近度（项目范围）”。
- 编辑接近度测量值。
- 单击“应用”。
位置标记接近度适用于项目中的所有路线。
此设置允许您设置主要和次要区间、短划线长度以及中心线和区间颜色。 如果选择多个路线，则相同的区间和颜色配置将应用于所有路线。
还可以通过“更改颜色”来更改颜色。
- 在路线列表中，选中要编辑的路线旁边的复选框。 可以选择一个或多个路线。
- 右键单击路线，或单击路线列表右上角的“操作”
- 选择“配置区间”。
- 编辑以下任一设置：
- 主要区间、主要区间短划线长度或主要区间颜色
- 启用次要区间
- 次要区间、次要区间短划线长度或次要区间颜色
- 中心线颜色。
- 单击“应用”。

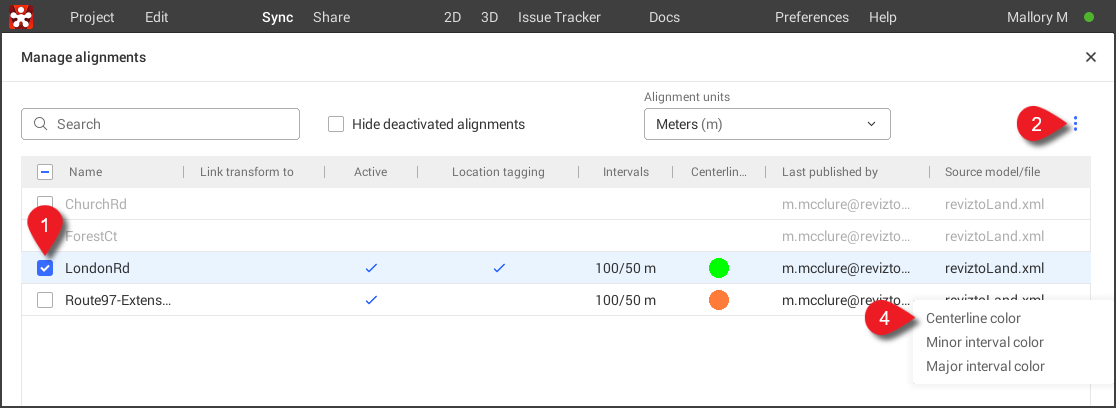

此选项可用于更改中心线、次要区间或主要区间的颜色。 如果选择多个路线，则相同颜色更改将应用于所有路线。
还可以通过“配置区间”来更改颜色。
- 在路线列表中，选中要编辑的路线旁边的复选框。 可以选择一个或多个路线。
- 右键单击路线，或单击路线列表右上角的“操作”
- 选择“更改颜色”。
-
选择要更改颜色的元素：中心线颜色、次要区间颜色、主要区间颜色。
-

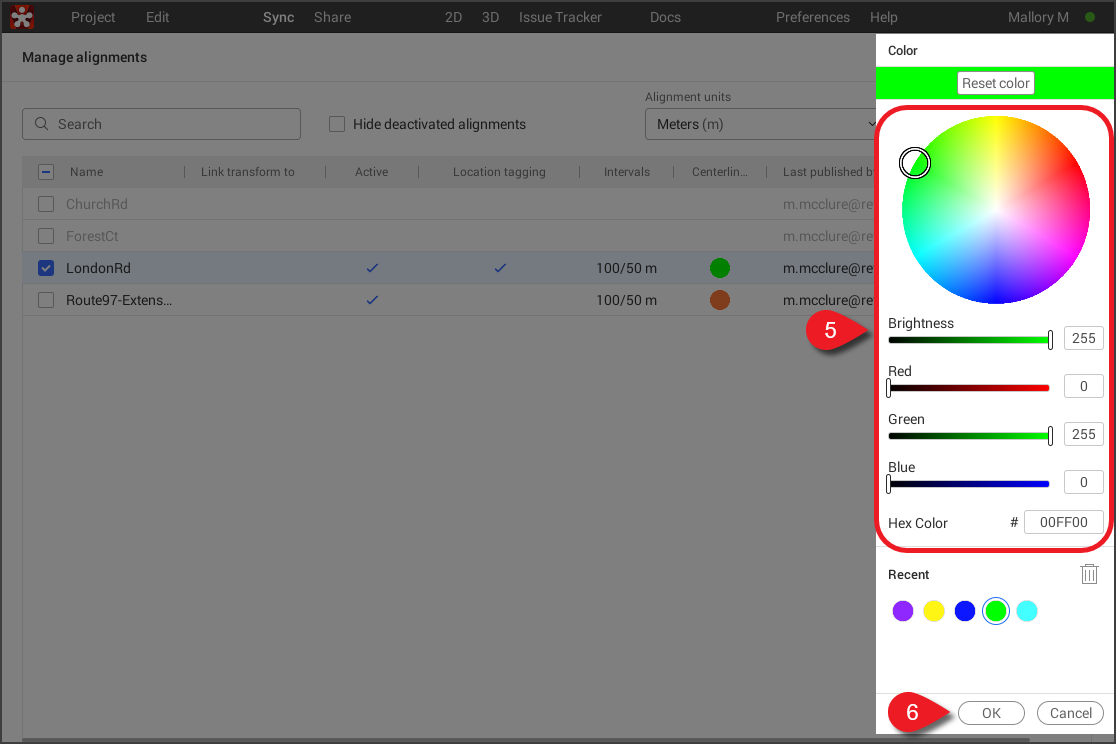

通过色轮、滑块、十六进制颜色代码或最近使用的颜色来选择颜色。
- 您可以单击窗口顶部的“重置颜色”，将元素重置为默认颜色。
- 您可以单击“最近”旁边的“删除”
并选择要删除的颜色来删除最近使用的颜色。 单击“完成”或“删除”
关闭删除选项。
- 单击“确定”。

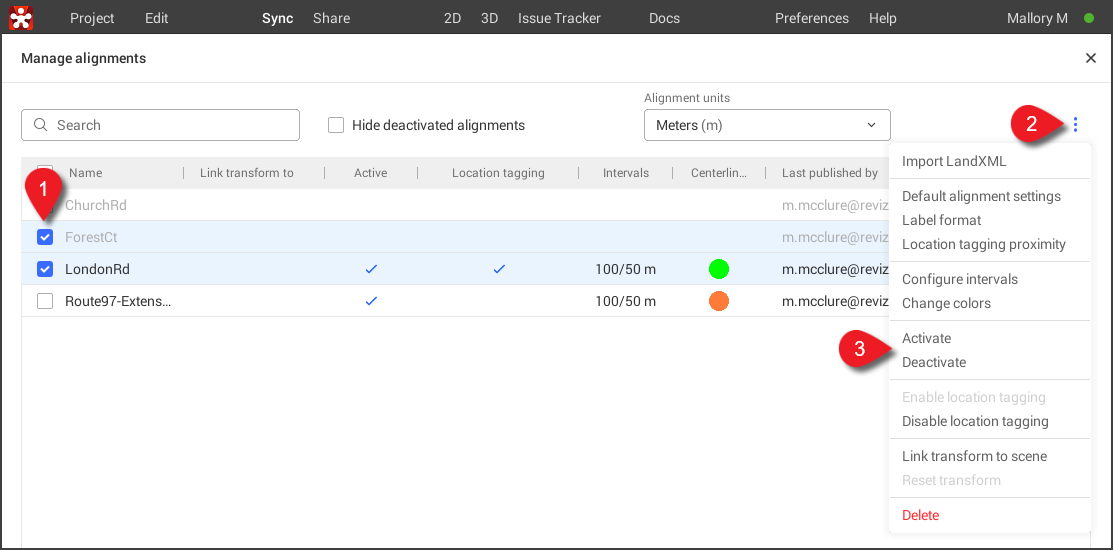

可以随时激活或停用路线。 路线被停用后在 3D 环境中不可用，直到重新被激活。
- 选择要激活或停用的路线。
- 右键单击路线，或单击路线列表右上角的“操作”
-
选择“激活”或“停用”。
- 如果选择多个处于同一状态的路线，则只有相反状态可用。 例如，如果所有路线均已激活，则只有“停用”可用。
- 如果选择的路线状态不一，将同时提供两个选项，所选选项将应用于未处于该状态的路线。 例如，如果选择的路线既有已激活的，也有未激活的，则选择“激活”后，未激活的路线将被激活。
选中页面顶部的“隐藏已停用的路线”复选框，将在路线列表中隐藏未激活的路线。 取消选中该复选框将在模型中显示所有路线。 未激活的路线将显示为灰色，并且不会显示其他设置，如中心线颜色或区间。 激活未激活的路线将恢复其先前设置（如颜色和区间）。
启用或禁用位置标记
这允许您为问题位置标记选择特定路线。 如果对某个路线禁用位置标记，则该路线的信息不会出现在任何问题或碰撞元数据中。
- 选择要启用或禁用位置标记的路线。
- 右键单击路线，或单击路线列表右上角的“操作”
-
选择“启用位置标记”或“禁用位置标记”。
- 如果选择多个处于同一状态的路线，则只有相反状态可用。 例如，如果所有路线均已启用位置标记，则只有“禁用位置标记”可用。
- 如果选择的路线状态不一，将同时提供两个选项，所选选项将应用于未处于该状态的路线。 例如，如果选择的路线既有已启用位置标记的，也有未启用位置标记的，则选择“启用位置标记”后，未启用位置标记的路线将启用位置标记。
将转换关联到场景
这允许您将路线关联到所选场景的坐标或原点，从而使该路线随该场景移动或旋转。 这对于从 LandXML 文件手动导入的路线最有用，因为直接从建模工具发布的路线将自动关联到模型中的相应场景。
要将路线关联到场景的转换：
- 在路线列表中，选中要关联的路线旁边的复选框。 可以选择一个或多个路线。
- 右键单击路线，或单击路线列表右上角的“操作”
- 选择“将转换关联到场景”。
- 在“目标场景”下，选择要将路线关联到的场景。
- 单击“应用”。
关联的场景将列在路线列表中该路线的旁边。

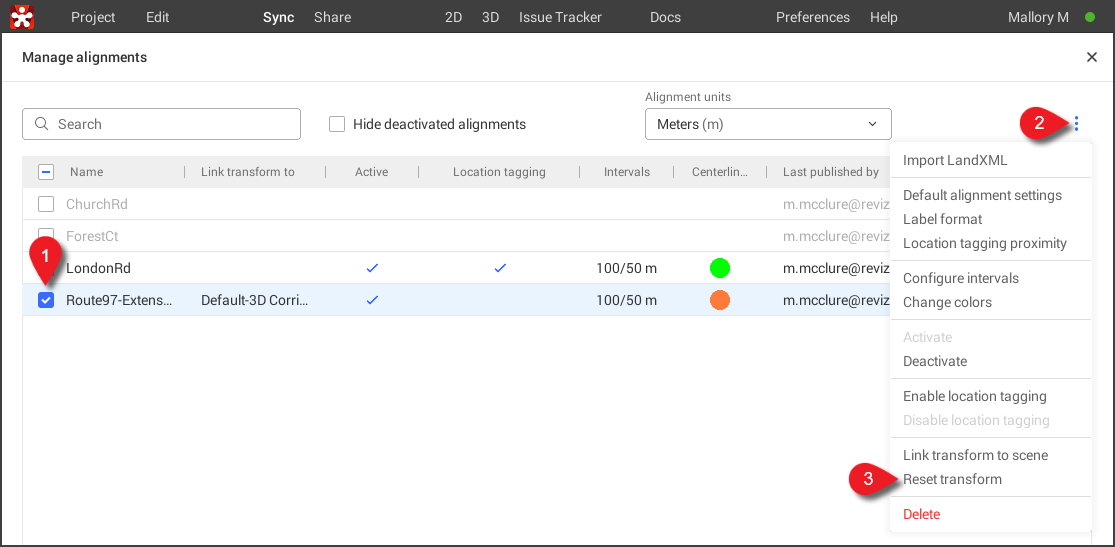

要重置已关联的转换：
- 在路线列表中，选中要取消关联的路线旁边的复选框。 可以选择一个或多个路线。
- 右键单击路线，或单击路线列表右上角的“操作”
-
选择“重置转换”。
- 在对话框中单击“重置转换”以确认重置。
路线将不再关联到场景的转换，并恢复到其内部坐标系设置的位置。
删除路线
要删除路线：
- 在路线列表中，选中要删除的路线旁边的复选框。 可以选择一个或多个路线。
- 右键单击路线，或单击路线列表右上角的“操作”
- 选择“删除”。
- 在对话框中单击“确定”以确认删除路线。

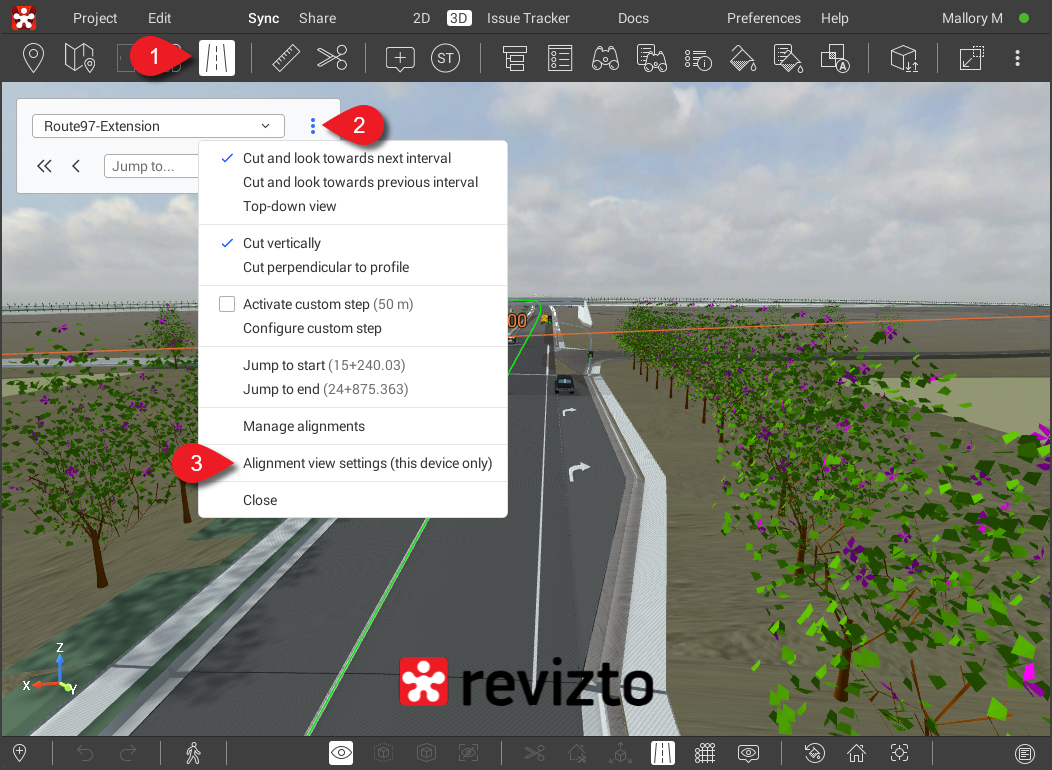

管理路线视图设置
路线视图设置是设备的本地设置，用于控制路线在项目中的显示方式。 可以在 Revizto 的 3D 环境中从线性导航窗格打开“路线视图设置”。
要更改路线视图设置：
- 单击工具栏上的“线性导航”
打开线性导航窗格。
- 单击“更多”
-
单击“路线视图设置”。
- 选中要更改的设置旁边的复选框。
- 关闭“路线视图设置”窗口。 视图设置将立即更改。
路线视图设置包括以下选项：
| 在 3D 中显示路线 |
选中此复选框可在 3D 模型中显示路线。 这等同于使用底部工具栏上的“显示/隐藏路线” |
| 当前路线 |
控制是否在当前选定的路线上显示中心线或区间。 选中中心线或区间复选框将使这些元素在路线上可见。
|
| 其他路线 |
控制除当前路线外，是否在 3D 模型中显示每个活动路线的中心线或区间。 选中路线旁边的中心线或区间复选框将使这些元素在路线上可见。
|
手动导入 LandXML 文件
可以通过“管理路线”菜单手动将路线导入到项目中。
要将 LandXML 文件导入到包含路线的项目：
- 导航到“管理路线”菜单。
- 单击路线列表右上角的“操作”
- 选择“导入 LandXML”。
- 在设备上选择要导入的 LandXML 文件。
- 在“导入 LandXML”窗口中，为新路线选择默认设置。
- 单击“应用”。
LandXML 文件将添加为新的路线信息或现有路线的更新。
要将 LandXML 文件导入到不含路线的项目：
- 打开“编辑”菜单。
- 单击“管理路线”。
- 也可以打开“项目属性”，然后单击“路线”旁边的“编辑”
。
- 也可以打开“项目属性”，然后单击“路线”旁边的“编辑”
- 单击“导入 LandXML”
- 在设备上选择要导入的 LandXML 文件。
- 在“导入 LandXML”窗口中，为新路线选择默认设置。
- 单击“应用”。
