使用拆分视图查看项目 关注

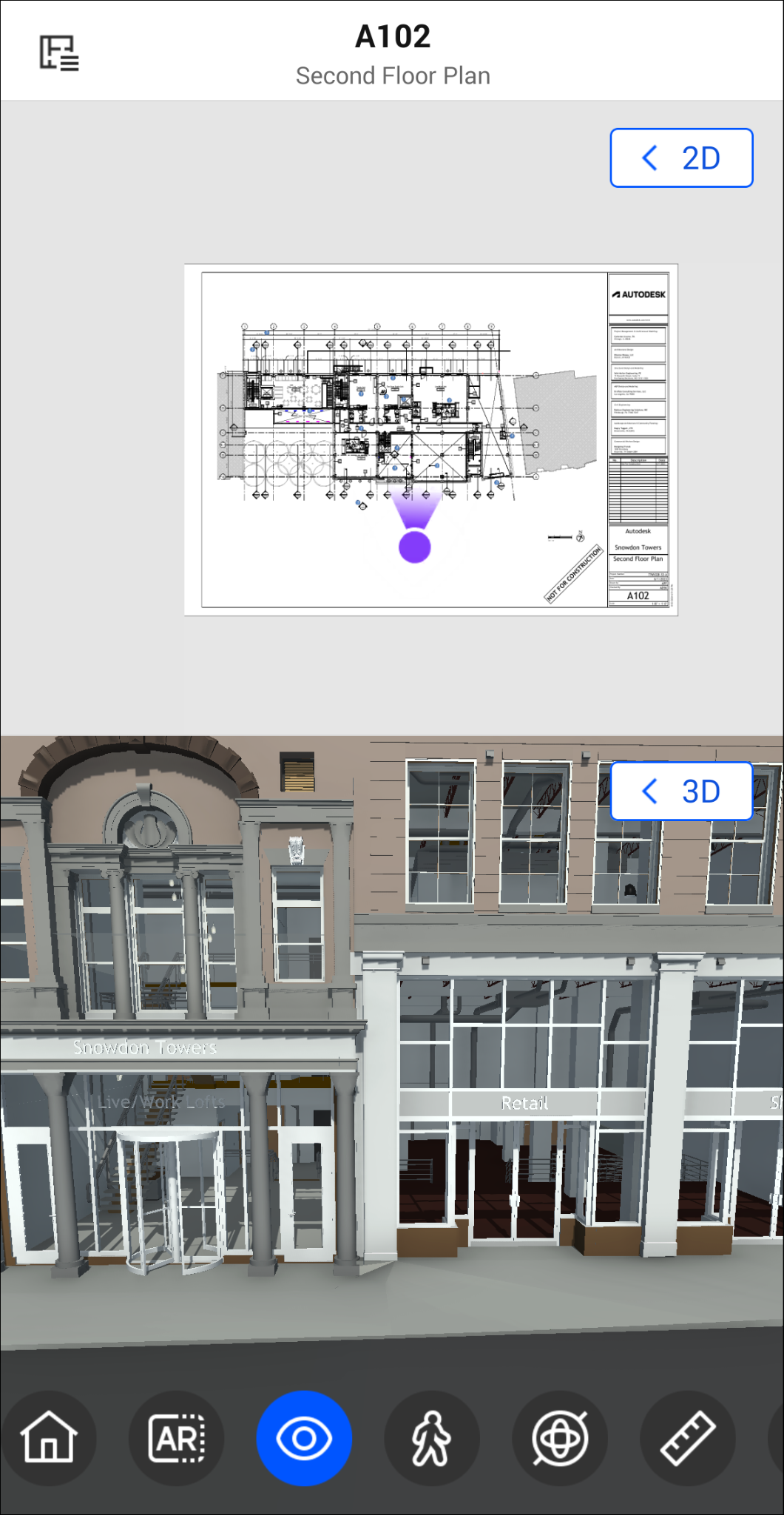

2D/3D 拆分视图可在 3D 环境中显示 2D 图纸，以便全面了解项目情况。 您可以使用 2D 图纸导航模型，根据您在模型中的位置查看相关图纸，以及同时在 2D 和 3D 下查看问题。 还可以将 3D 覆盖与拆分视图结合使用，以获得更多上下文。
Revizto 桌面版、Revizto 5 移动应用和 Revizto Site 均支持拆分视图。
访问 2D/3D 拆分视图
拆分视图需要将项目的 2D 图纸和 3D 模型导入到 Revizto 中。 要了解如何导入文件，请参阅导入图纸和从文件导入模型。

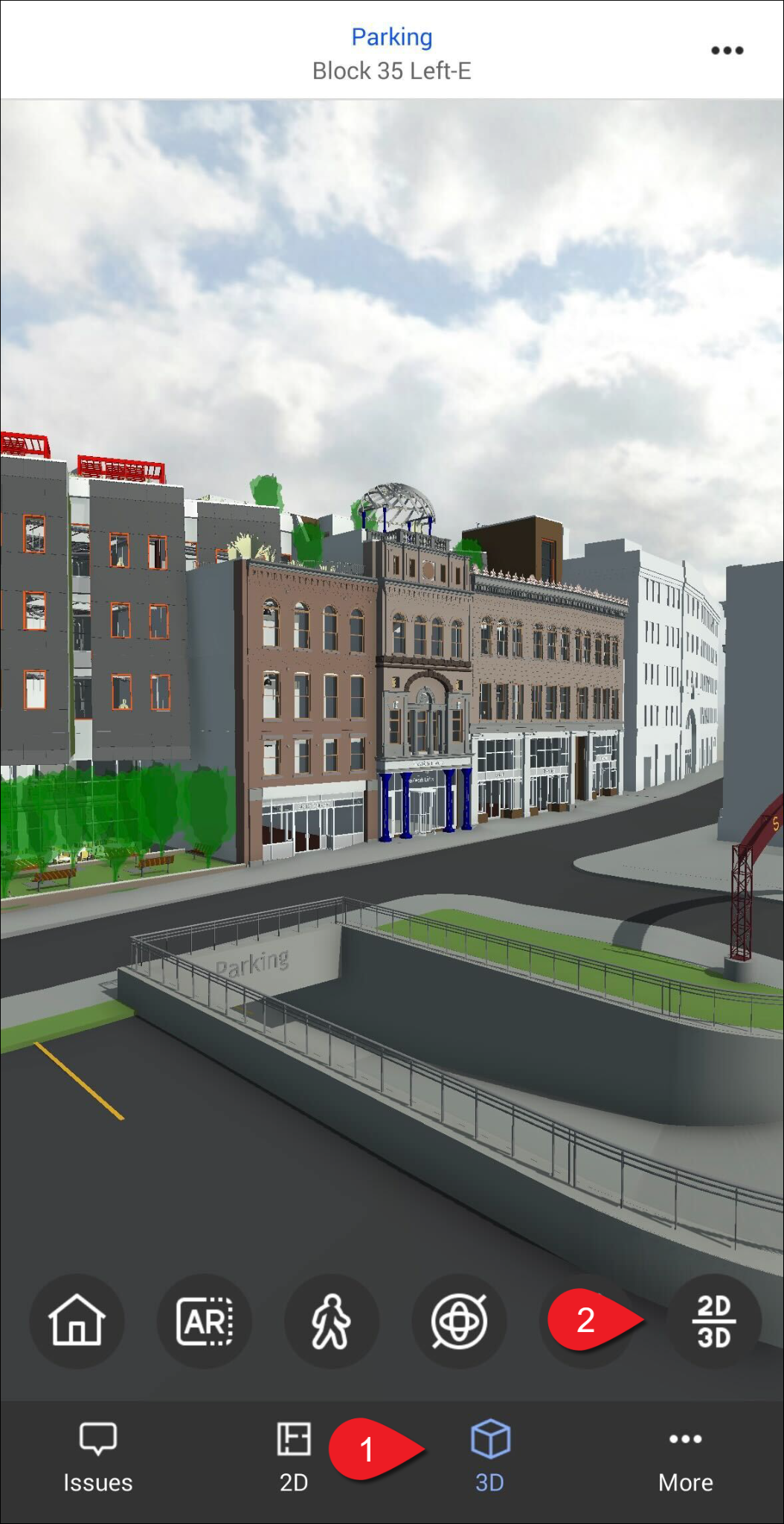

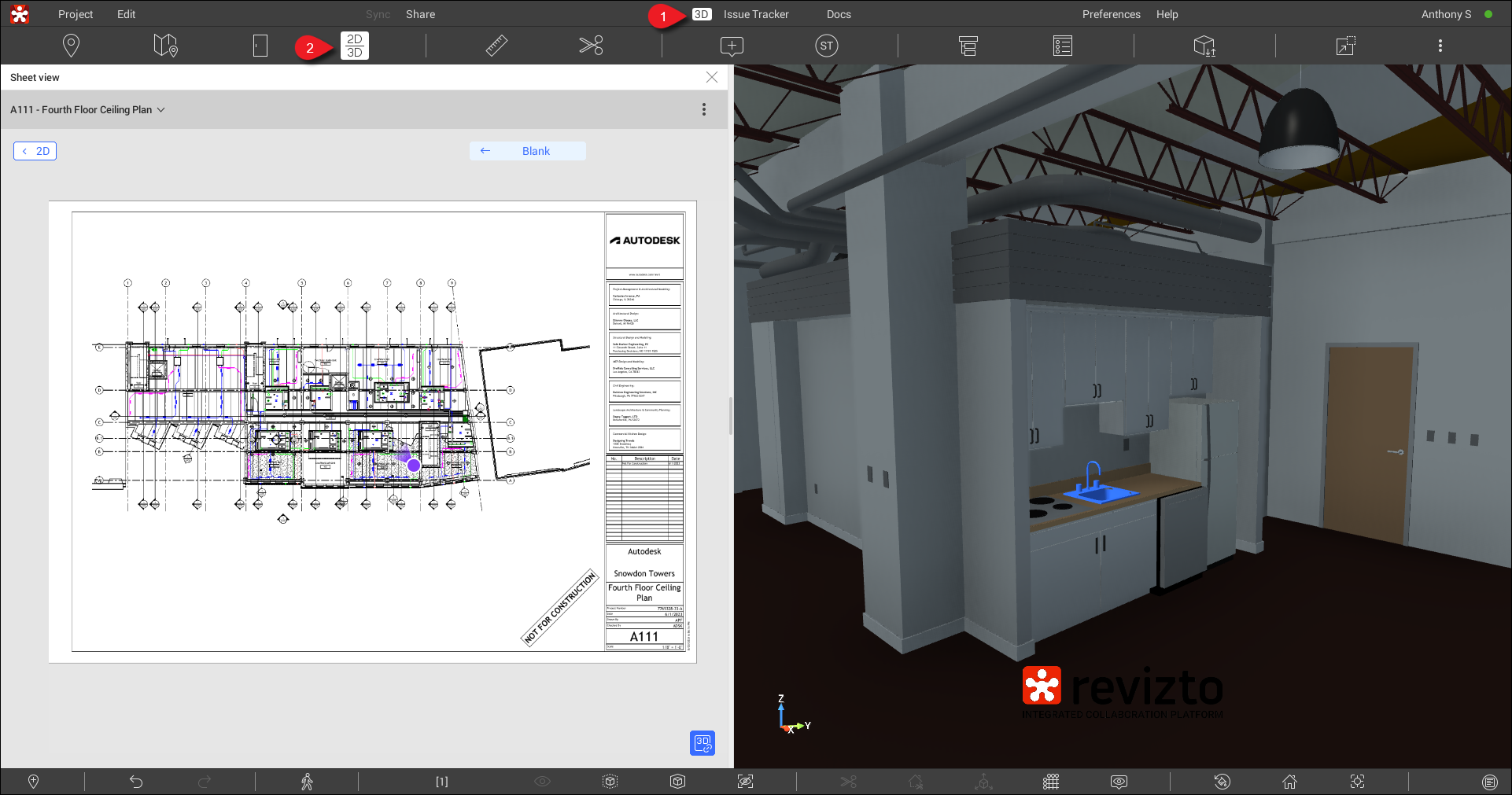

要在 Revizto 5 桌面版和移动应用中访问：
- 单击主工具栏上的“3D”打开 3D 环境。
- 选择“2D/3D 拆分”。 您上次查看的图纸将在 3D 环境中的“图纸视图”窗口中打开，或者系统会提示您选择一张图纸。

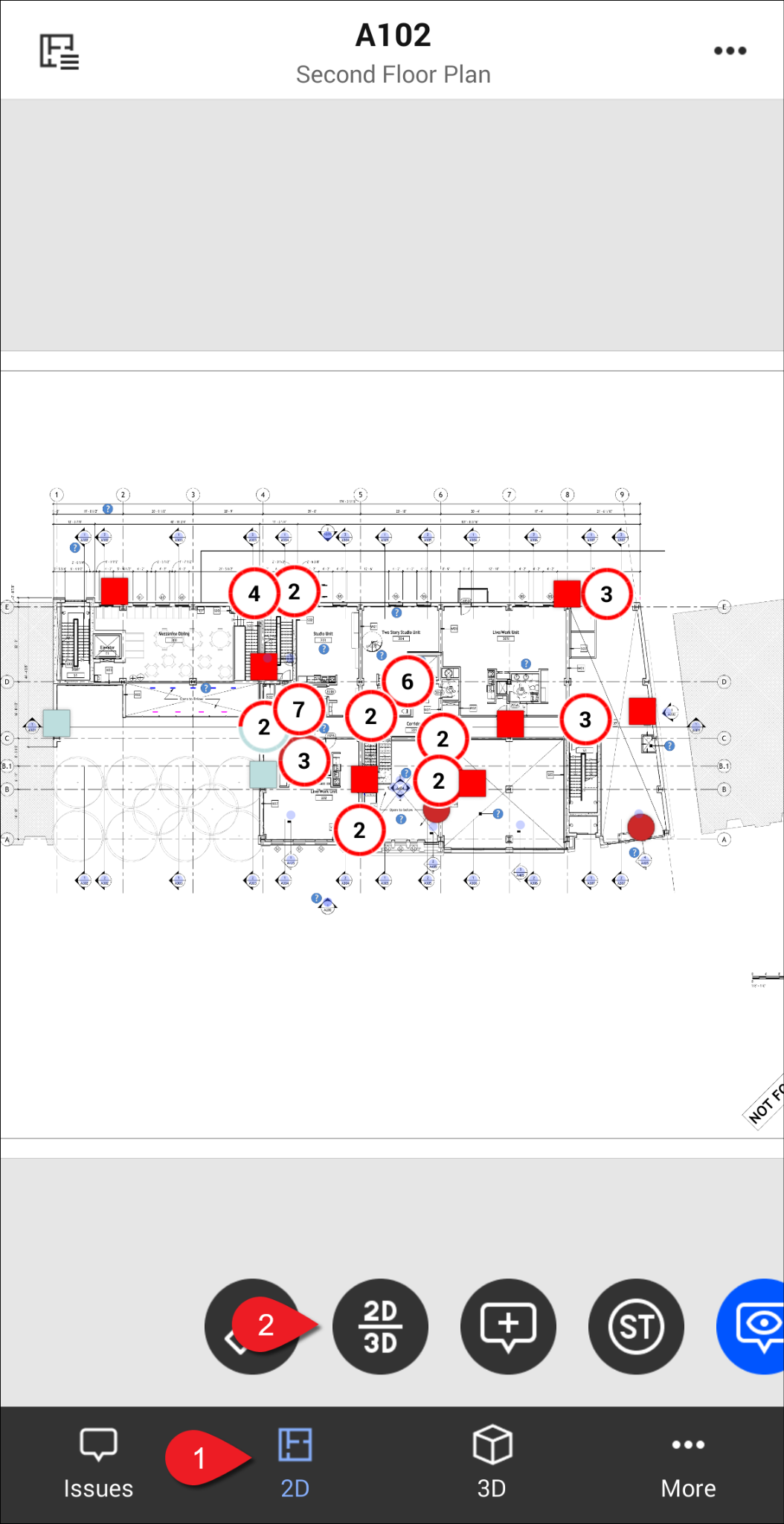

要在 Revizto Site 中访问：
- 选择“2D”或“3D”。
|
|
- 选择图纸或模型后，两者将同时打开以供查看。
图纸视图工具栏
通过图纸视图工具栏可以快速切换图纸和更改显示信息。 Revizto 5 移动和桌面应用提供了该工具栏。
图纸视图工具栏：
| 图纸选择：这将打开“您的位置附近的图纸”列表。 从此列表中选择图纸会在“图纸视图”窗口中打开图纸。 | |
|
|
操作菜单：利用操作菜单可更改图纸上显示的内容，可选图钉、记号或无。
记号
无
更多工具…
|
使用拆分视图导航模型
The splitview allows you to navigate the model by moving the location indicator in the Sheet view window. 您可以通过在 2D 图纸中单击或将位置指示器拖动到要放置的位置来移动指示器。
| 切换自动跟随 |
启用后，图纸视图将移动以跟随位置指示器。 此选项位于“图纸视图”窗口的右下角。 已禁用： |
更改图纸
导航模型时，可以在图纸视图中更改显示的图纸。 Revizto 会显示与当前位置相关的图纸列表，但您始终可以根据需要从所有图纸中选择。

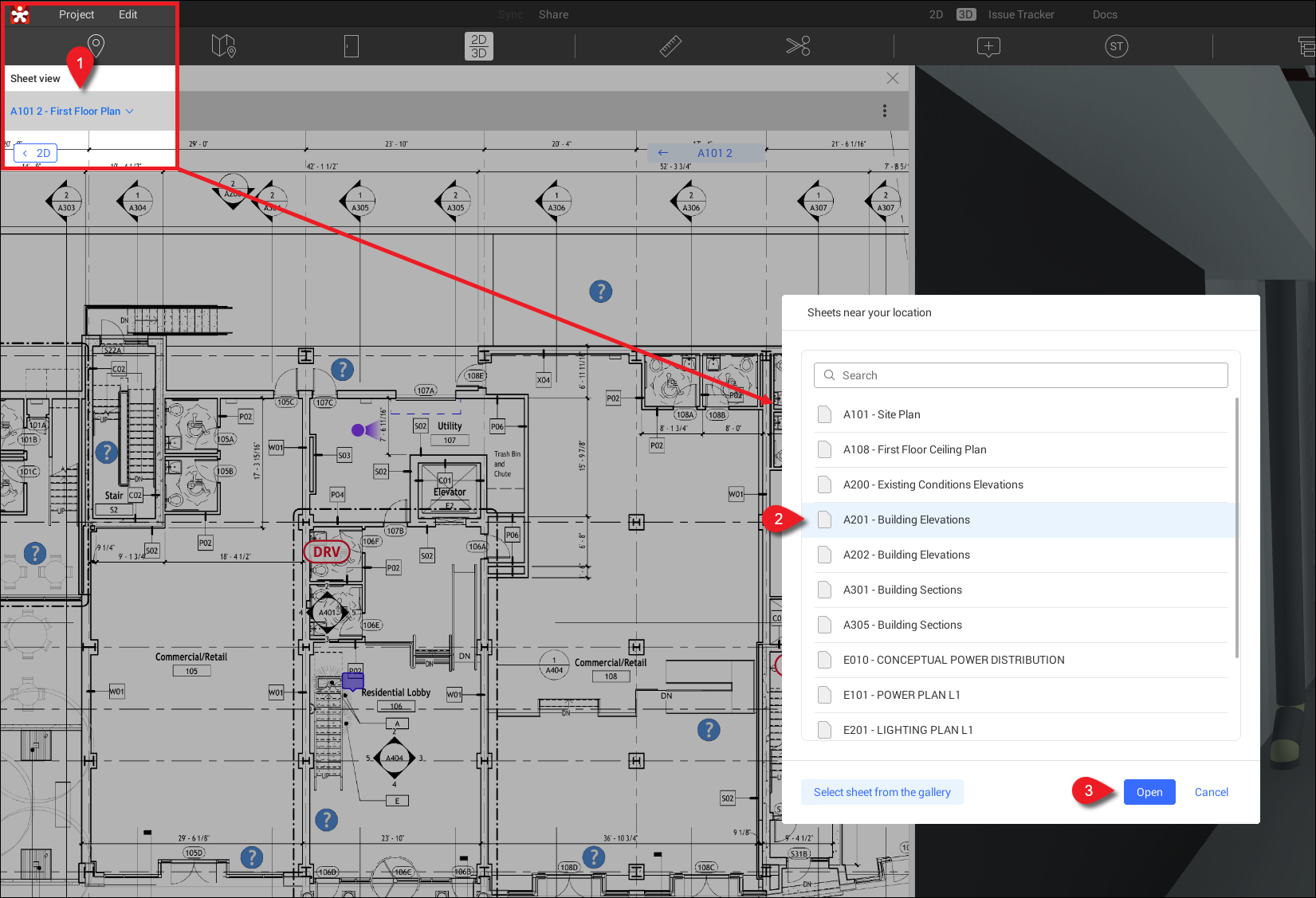

要在 Revizto 5 桌面版和移动应用中更改图纸：
- 单击位于图纸视图顶部附近的“图纸下拉列表”，打开“您的位置附近的图纸”列表。
- 此列表已筛选为模型中靠近您位置的图纸，并按图纸编号排序。
- 选择要使用拆分视图打开的图纸。
- 单击“打开”。

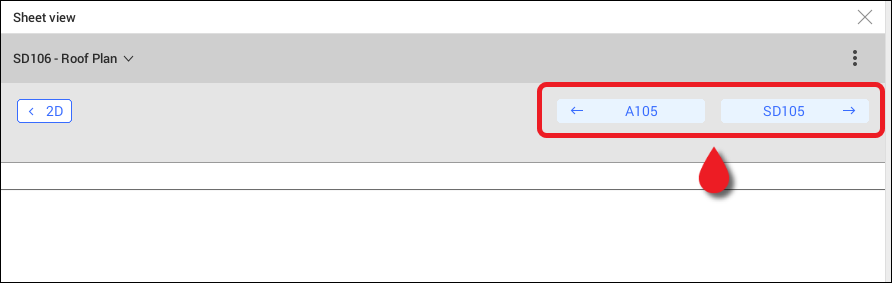

您可以使用图纸视图顶部附近的
前进和后退按钮，在最近查看的
图纸之间切换。
只有在查看了多张图纸后，
这两个按钮才会显示，
并标有图纸编号。

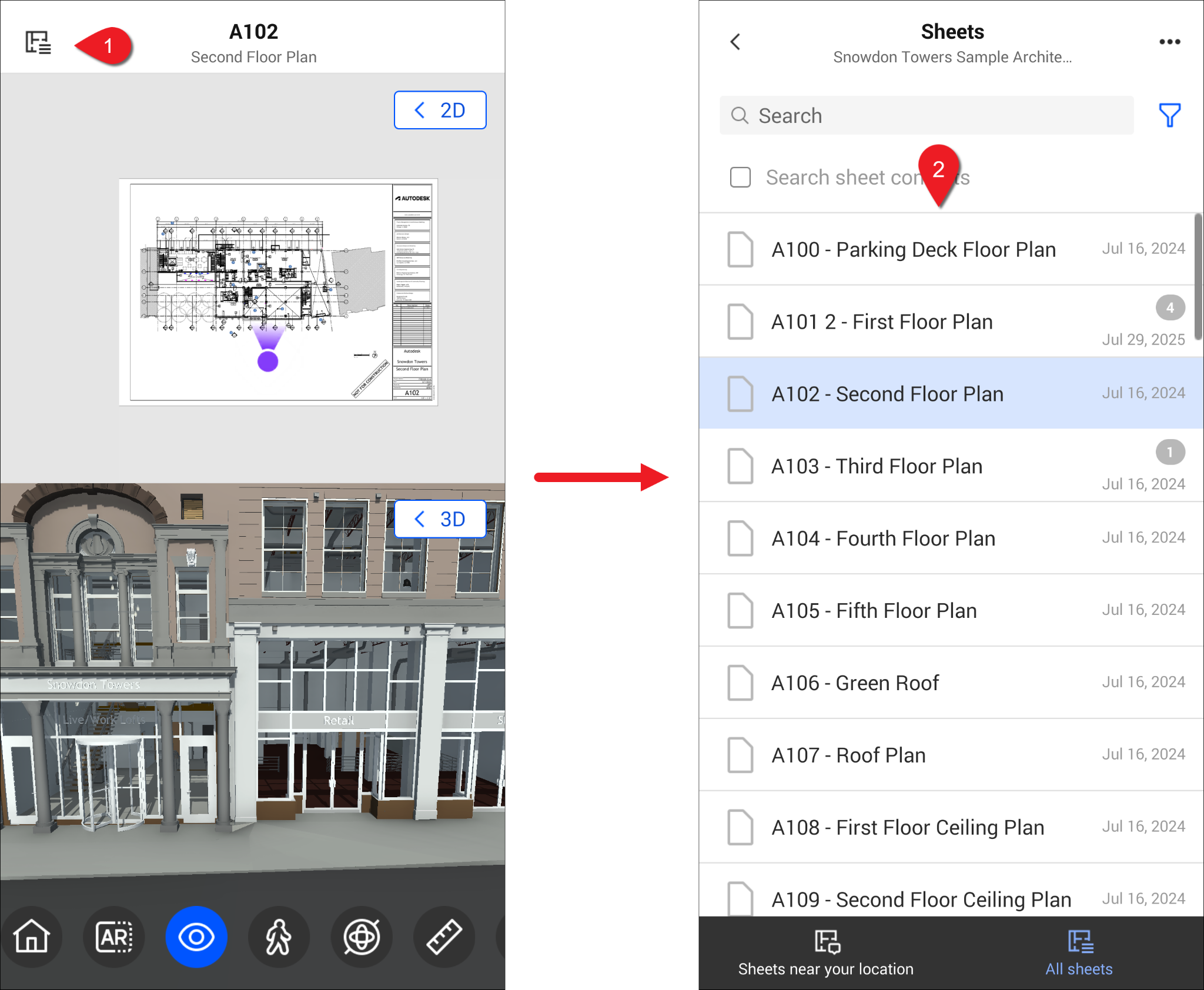

要在 Revizto Site 中更改图纸：
- 选择“图纸”
以查看“您的位置附近的图纸”列表。
- 选择图纸以在拆分视图中将其打开。
- 当前显示的图纸以蓝色突出显示。
- 您可以选择顶部的搜索栏，按图纸编号或名称搜索图纸。 选中“搜索图纸内容”复选框将搜索图纸内的文本，而不是按图纸编号或名称搜索。
- 您可以在屏幕底部选择“所有图纸”
以查看所有图纸。
