„Punktwolke“ ist eine riesige Sammlung von Objekten, bei der jedes Objekt nur eine Position und eine Farbe hat. Wie können wir diese Sammlung nutzen, um eine realistische 3D-Szene darzustellen?

Wir können jedes Objekt als Quadrat darstellen und die Größe des Quadrats so wählen, dass wir minimale Lücken in massiven Objekten haben. Außerdem möchten wir minimale Überlappungen zwischen den Quadraten.

Betrachten wir drei benachbarte Punkte innerhalb einer Punktwolke.

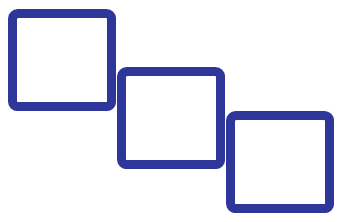

In einem idealen Szenario ist die Punktgröße genau gleich der Entfernung zwischen den nächstgelegenen benachbarten Punkten. In diesem Fall gibt es keine Lücken zwischen den Quadraten und auch keine Überlappungen.

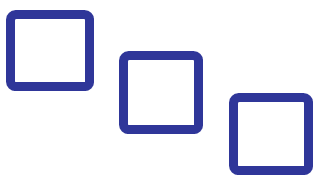

In einem weniger idealen Szenario sind die Quadrate kleiner als der Minimalabstand zwischen den Punkten. In diesem Fall wirken massive Objekte transparent und die resultierende 3D-Szene kann geisterhaft erscheinen. Beachten Sie, dass der Abstand zwischen den Punkten in der Abbildung überall gleich ist.

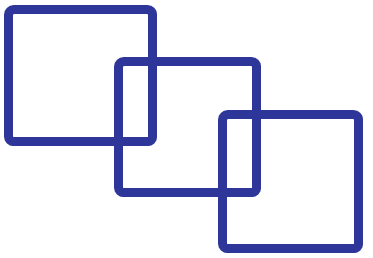

Schließlich überlappen sich bei zu großen Quadraten die Punkte. Dies verzerrt die Form von Objekten und verringert die Renderleistung.

Die drei unten gezeigten Abbildungen veranschaulichen diese Szenarien. Alle zeigen dieselbe Punktwolke aus derselben Kameraposition, aber mit unterschiedlicher Punktgröße.

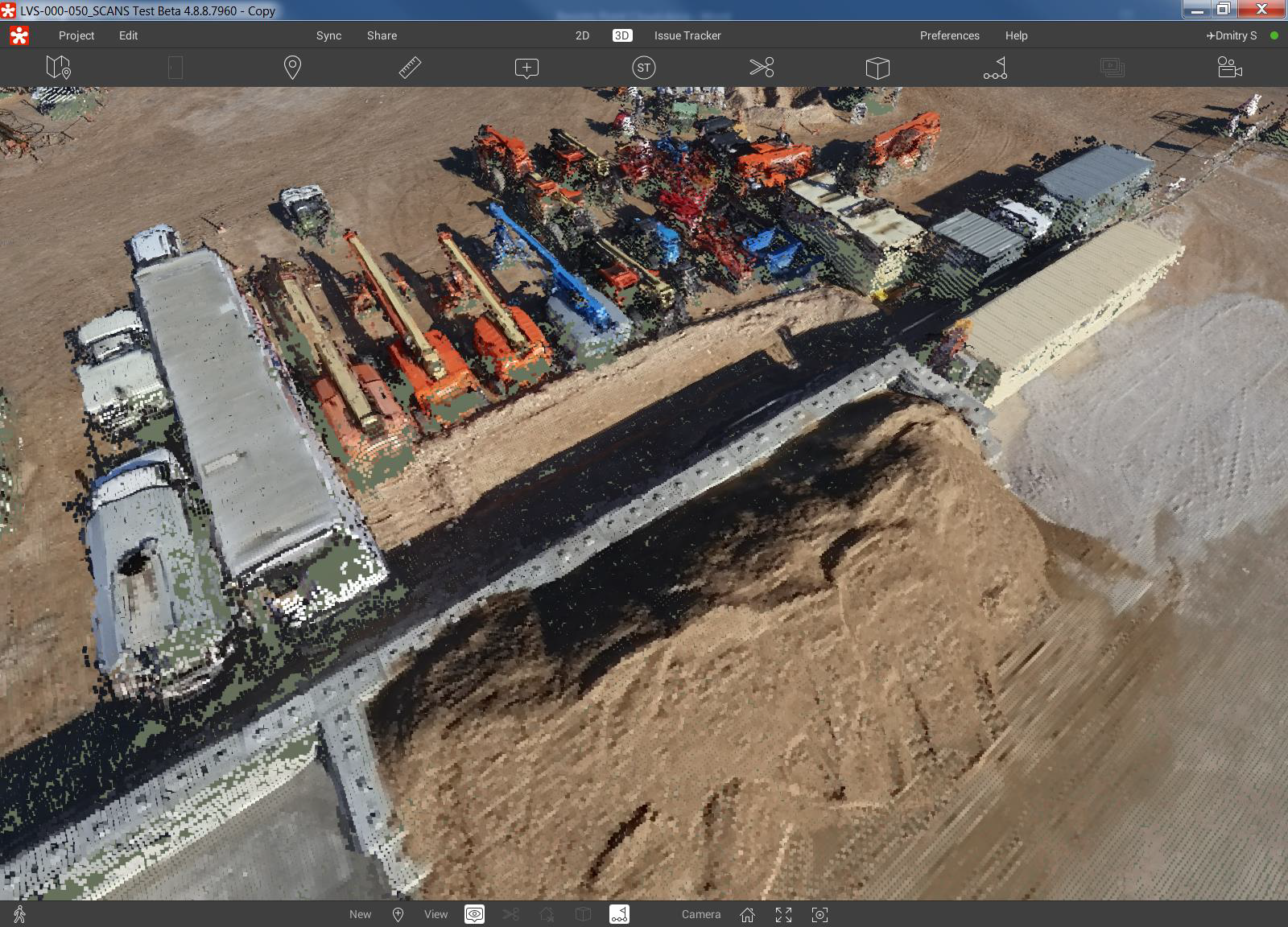

In Abbildung 1 ist die Punktgröße ungefähr gleich dem Minimalabstand zwischen den nächstgelegenen benachbarten Punkten:

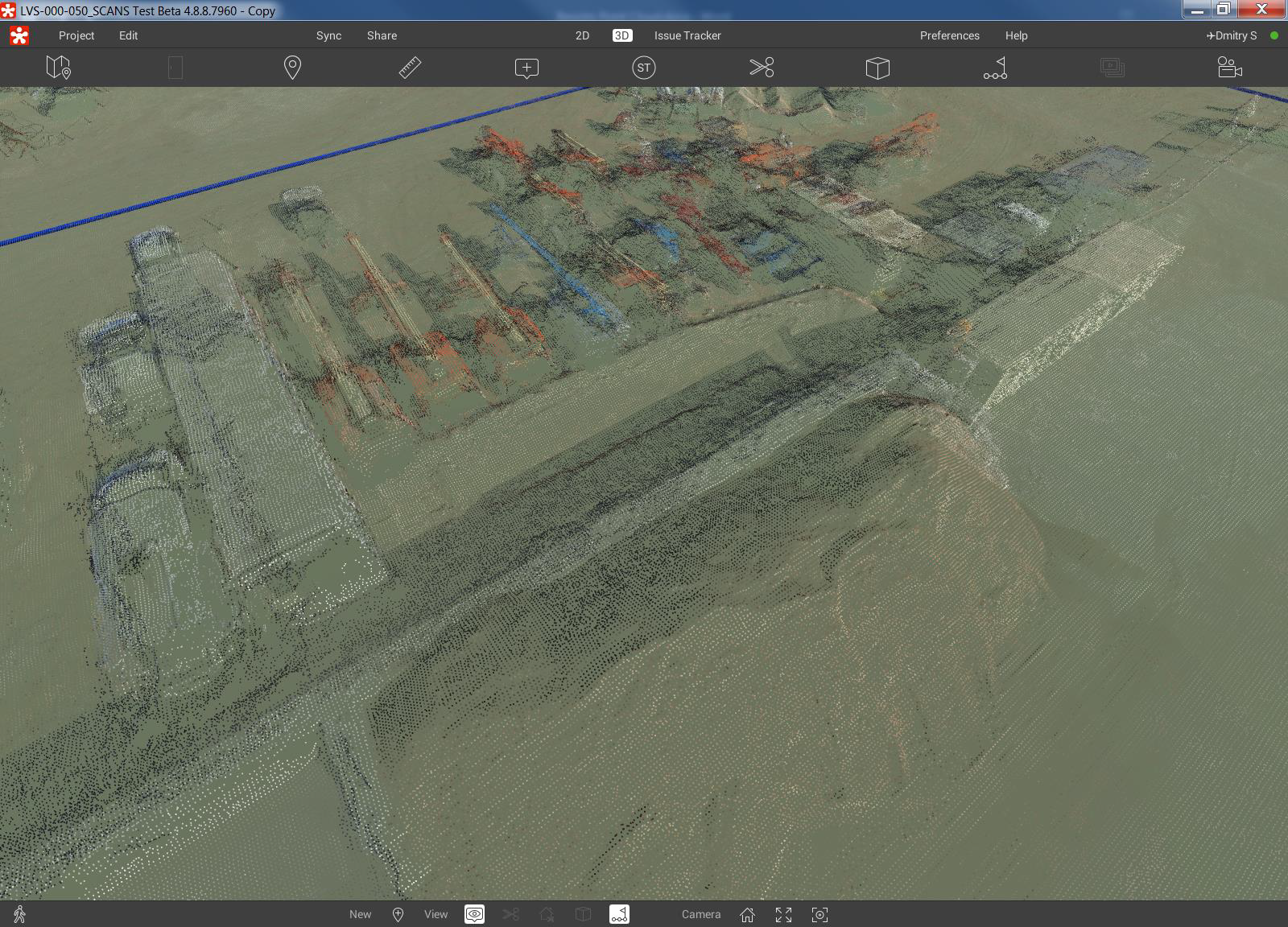

In Abbildung 2 ist die Punktgröße dreimal kleiner als in Abbildung 1:

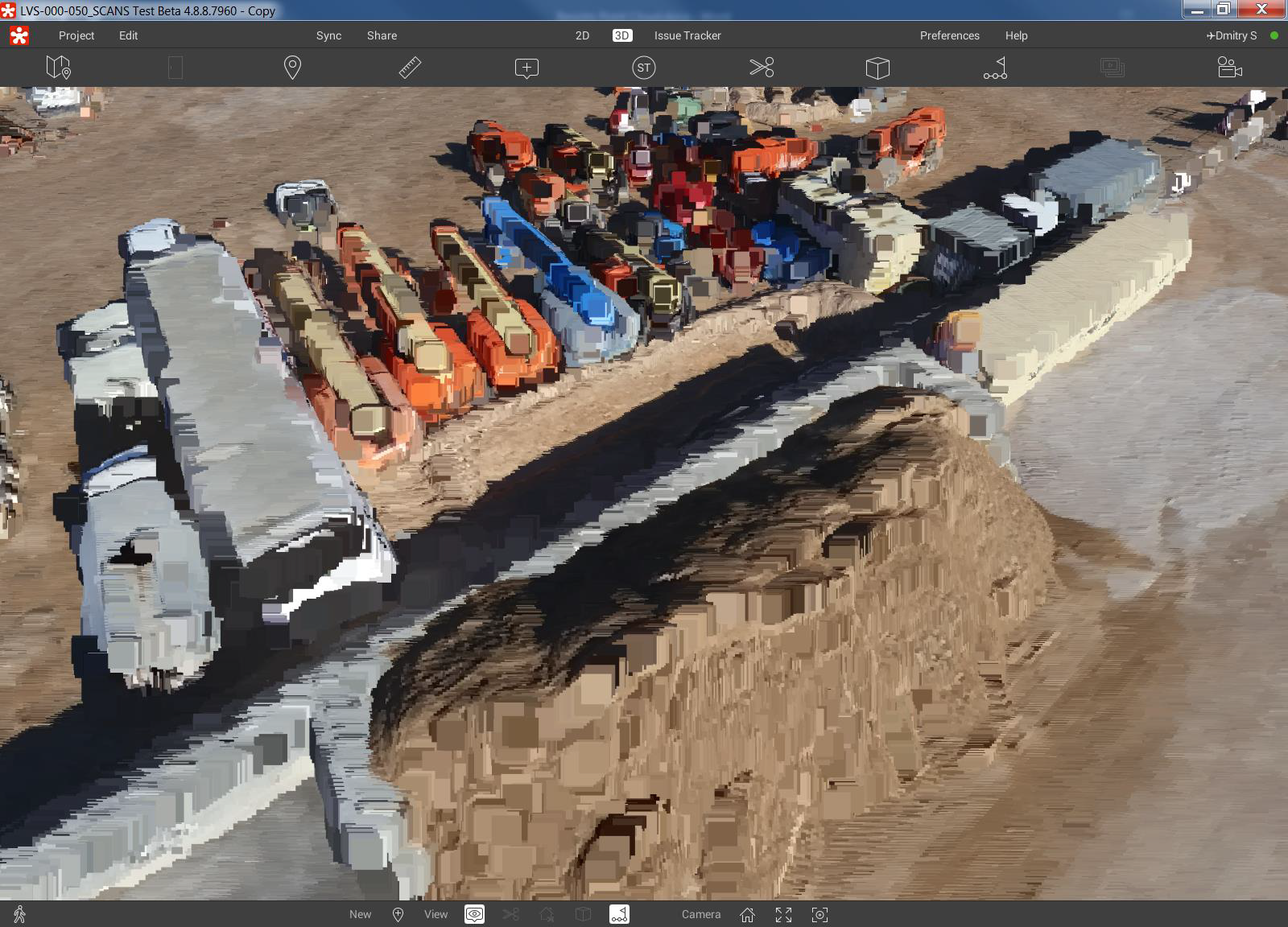

Und schließlich ist in Abbildung 3 die Punktgröße sechsmal größer als in Abbildung 1:

Wenn Sie Modelle in Revizto veröffentlichen, haben Sie die Möglichkeit, den Abstand zwischen Punkten festzulegen. Je kleiner der Abstand, desto länger die Veröffentlichungszeit. Ein zu großer Abstand verringert die Bildqualität.

Wir empfehlen, die größtmöglichen akzeptablen Entfernung festzulegen, da dies die Leistung beim Veröffentlichen erhöht und die Übertragung des Datensatzes auf mehr Plattformen ermöglicht, insbesondere auf Mobilgeräten mit begrenztem RAM.

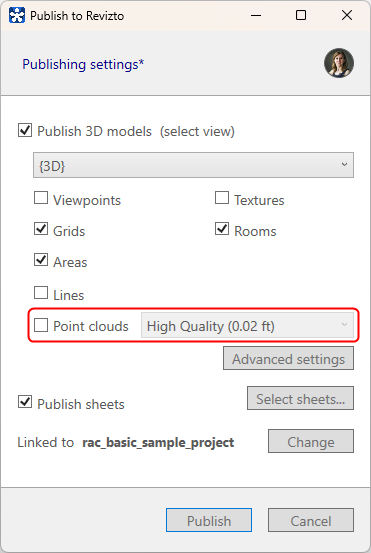

Die Abbildung zeigt, wie Sie den Abstand beim Veröffentlichen (oder Exportieren) aus Revit festlegen.

Der Abstand kann in Revizto nicht geändert werden. Wenn Sie Revizto jedoch auf einem PC ausführen und Ihre Projektrolle die Berechtigung „Alle 3D-Modelle verwalten“ umfasst, können Sie die Punktgröße im laufenden Betrieb ändern und das Ergebnis sofort sehen. Die Änderung gilt für alle Projektmitglieder.

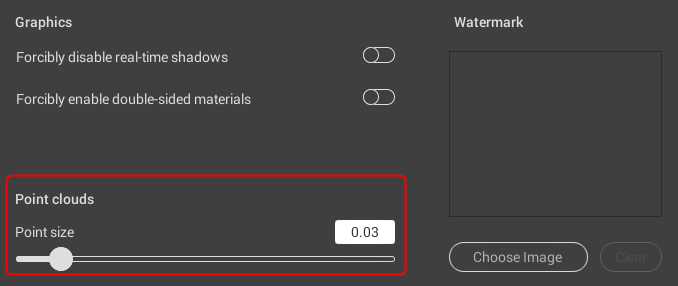

Um die Punktgröße anzupassen, wechseln Sie zu Bearbeiten > Visuelle Effekte und ziehen Sie den Schieberegler Punkt-Größe. Wenn Sie fertig sind, klicken Sie auf Anwenden.
