Eine Szene ist ein Datensatz, der in einem einzigen Veröffentlichungsvorgang von einem Autorentool eines Drittanbieters nach Revizto veröffentlicht wird. Eine Szene kann Modelle, verknüpfte Pläne und Ansichtspunkte enthalten.

Ein Modell ist eine Menge von 3D-Objekten und deren Eigenschaften, die aus einer einzelnen Datei eines Drittanbieters erzeugt wird.

• Modelle aus Dateien importieren
• Modellgrößen und -positionen anpassen
• Szenen und Modelle anzeigen
• Szenen und Modelle umbenennen
• Szenen und Modelle löschen
• Modelle laden/entladen

Videoanleitungen:

• Laden und Entladen von Links (Video)
• Links laden/entladen im gesamten Projekt verwenden (Video)

Siehe auch:

• Verwalten von Modell-Voreinstellungen

Modellgrößen und -positionen anpassen

Sie können die Größe und Position von Modellen anpassen, um sie mit anderen Teilen des 3D-Modells auszurichten. Diese Änderungen gelten für alle Modelle in einer Szene.

So passen Sie Modellgrößen und -positionen an:

1. Öffnen Sie in der Revizto-Anwendung ein Projekt.
2. Klicken Sie oben im Anwendungsfenster auf 3D.
3. Klicken Sie in der oberen Symbolleiste auf Objektbaum .
4. Klicken Sie mit der rechten Maustaste auf die Szene, die die Modelle enthält, und klicken Sie dann auf Szene transformieren.

5. Bearbeiten Sie die Szeneneinstellungen und klicken Sie auf OK.

   Die Auswahl der Einstellungen hängt vom Autorentool ab, in dem die Modelle erstellt wurden.

   Einstellung	Beschreibung
   Einheiten	Maßeinheiten. Einige Modelltypen speichern Entfernungen ohne Maßeinheiten, daher müssen Sie die Einheiten angeben.
   Koordinatensystem	Die Methode, die Modelle mit dem Revizto-Koordinatenursprung auszurichten. Wir empfehlen, für alle Modelle in Ihrem Projekt denselben Wert auszuwählen. Dies minimiert den Bedarf an manuellen Anpassungen.
   Ursprung	Modellversatz. Geben Sie einen Vektor zum Verschieben des Ursprungspunkts an.
   Drehung	Modelldrehung. Geben Sie einen Punkt, einen Vektor und einen Winkel an. Das Modell wird um den Punkt gedreht. Der Vektor legt die Richtung der Drehachse fest.
   Skalierung	Multiplikator für die Modellgröße. Dadurch ändert sich die Modellgröße bei gleichbleibendem Ursprung.

Szenen und Modelle anzeigen

Sie können anzeigen, welche Szenen und Modelle in Ihrem Projekt verfügbar sind und welche davon geladen sind.

• Szenen und Modelle mit Modelle laden/entladen anzeigen
• Szenen und Modelle im Objektbaum anzeigen

Szenen und Modelle in Modelle laden/entladen anzeigen

Mit dieser Methode können Sie wichtige Szenen- und Modelleigenschaften in einer einzigen Tabelle anzeigen.

So zeigen Sie Szenen und Modelle an:

1. Öffnen Sie in der Revizto-Anwendung ein Projekt.
2. Klicken Sie oben im Anwendungsfenster auf 3D.

3. Klicken Sie in der oberen Symbolleiste auf Modelle laden/entladen .

   Hiermit wird eine Liste geöffnet, in der Objekte erster Ebene Szenen und Objekte zweiter Ebene Modelle sind. Die Kontrollkästchen in der linken Spalte zeigen, welche geladen sind.

   Die Liste enthält die folgenden Spalten:

   • Szene / Modell Name. Der Szenen- oder Modellname in Revizto.
   • Größe. Die Größe der Szene oder des Modells.
   • Zuletzt veröffentlicht. Das Datum, an dem die Szene oder das Modell zuletzt aus einem Autorentool oder einer Datei aktualisiert wurde.
   • Zuletzt veröffentlicht von. Der Benutzer, der die Szene oder das Modell zuletzt aktualisiert hat, oder der Benutzer, der die letzte Aktualisierung geplant hat.
   • Zuletzt synchronisiert. Das Datum, an dem die Szene oder das Modell mit dem Datenspeicher synchronisiert wurde.
   • Zuletzt synchronisiert von. Der Benutzer, der die Szene oder das Modell zuletzt synchronisiert hat.
   • Ursprünglicher Name. Der Szenen- oder Modellname im Quell-Autorentool oder der Name der Quelldatei.
   • Koordinatensystem Die Methode, die Szene und alle ihre Modelle mit dem Revizto-Koordinatenursprung auszurichten.
   • Transformation. In Revizto vorgenommene Positionsanpassungen von Szene oder Modell.
   • Revizto-Version. Die Revizto-Version, die für die letzte Szenen- oder Modellaktualisierung verwendet wurde.
   • Modell-ID. Eine eindeutige Modell-ID. Revizto verwendet sie, um eine Zuordnung mit dem Quellmodell zu erstellen.

Sie können die Reihenfolge der Spalten durch Ziehen ändern.

Szenen und Modelle im Objektbaum anzeigen

So zeigen Sie Modelle an:

1. Öffnen Sie in der Revizto-Anwendung ein Projekt.
2. Klicken Sie oben im Anwendungsfenster auf 3D.

3. Klicken Sie in der oberen Symbolleiste auf Objektbaum .

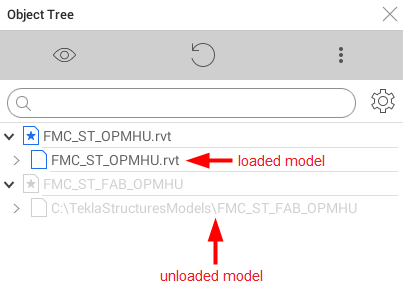

   Die erste Ebene des Objektbaums enthält Szenen, die zweite enthält Modelle. Geladene Modelle werden schwarz angezeigt. Entladene Modelle werden grau angezeigt.



Szenen und Modelle umbenennen

Revizto-Benutzer mit der Berechtigung „Neue 3D-Modelle hinzufügen“ können die von ihnen importierten Szenen und Modelle umbenennen. Revizto-Benutzer mit der Berechtigung „Alle 3D-Modelle verwalten“ können beliebige Szenen und Modelle umbenennen.

So benennen Sie eine Szene oder ein Modell um:

1. Öffnen Sie in der Revizto-Anwendung ein Projekt.
2. Gehen Sie oben im Fenster zu Bearbeiten > Modellverwaltung.
3. Führen Sie eine der folgenden Aktionen aus:
   • Wählen Sie die Szene oder das Modell aus und klicken Sie dann in der Symbolleiste auf Umbenennen .
   • Klicken Sie mit der rechten Maustaste auf die Szene oder das Modell und klicken Sie auf Umbenennen.
4. Geben Sie einen neuen Namen ein und klicken Sie auf OK.

Szenen und Modelle löschen

Revizto-Benutzer mit der Berechtigung „Neue 3D-Modelle hinzufügen“ können die von ihnen importierten Szenen und Modelle löschen. Revizto-Benutzer mit der Berechtigung „Alle 3D-Modelle verwalten“ können beliebige Szenen und Modelle löschen.

Möglicherweise möchten Sie ein Modell löschen, wenn es mit falschen Einstellungen zu Ihrem Projekt hinzugefügt wurde. Wenn Sie beispielsweise versehentlich ein Duplikat erstellt haben, können Sie es löschen.

Wenn Sie die Leistung eines großen Projekts verbessern möchten, erwägen Sie, einige Modelle zu entladen, statt sie zu löschen. Weitere Informationen finden Sie unter Modelle laden/entladen.

Beim Löschen einer Szene oder eines Modells gelten die folgenden Regeln:

• Pläne, die zusammen mit dem Modell nach Revizto veröffentlicht wurden, werden nicht gelöscht.
• Pläne und Aufgaben, die mit den Modellkoordinaten verknüpft waren, werden mit den Revizto-Koordinaten verknüpft.
• Das Löschen einer Szene löscht alle ihre Modelle.

So löschen Sie Szenen und Modelle:

1. Öffnen Sie in der Revizto-Anwendung ein Projekt.
2. Gehen Sie oben im Fenster zu Bearbeiten > Modellverwaltung.
3. Aktivieren Sie die Kontrollkästchen neben den Szenen und Modellen, die Sie löschen möchten.
4. Führen Sie eine der folgenden Aktionen aus:
   • Klicken Sie in der Symbolleiste auf Löschen .
   • Klicken Sie mit der rechten Maustaste auf eines der ausgewählten Modelle und klicken Sie auf Löschen.

5. Bestätigen Sie die Löschung.

   Beachten Sie, dass die gelöschten Modelle beim nächsten geplanten Veröffentlichen möglicherweise wieder zum Projekt hinzugefügt werden.

Modelle laden/entladen

Sie können Modelle jederzeit laden oder entladen. Das Entladen von Modellen, die Sie momentan nicht benötigen, verbessert die Leistung Ihres Geräts und ermöglicht eine klare Ansicht der Modellteile, die Sie für die heutige Arbeit benötigen.

• Modelle laden/entladen in Modelle laden/entladen
• Modelle im Objektbaum laden/entladen

Modelle laden/entladen in Modelle laden/entladen

So laden oder entladen Sie Modelle:

1. Öffnen Sie in der Revizto-Anwendung ein Projekt.
2. Klicken Sie oben im Anwendungsfenster auf 3D.
3. Klicken Sie in der oberen Symbolleiste auf Modelle laden/entladen .
4. Führen Sie eine der folgenden Aktionen aus:
   • Aktivieren oder deaktivieren Sie in der linken Spalte die Kontrollkästchen.
   • Wählen Sie oben im Feld Voreinstellung eine Modell-Voreinstellung aus.
5. Klicken Sie auf Anwenden.

Modelle im Objektbaum laden/entladen

So laden/entladen Sie Modelle:

1. Öffnen Sie in der Revizto-Anwendung ein Projekt.
2. Klicken Sie oben im Anwendungsfenster auf 3D.
3. Klicken Sie in der oberen Symbolleiste auf Objektbaum .
4. Wählen Sie Szenen und Modelle aus.
5. Führen Sie eine der folgenden Aktionen aus:
   • Klicken Sie mit der rechten Maustaste auf eines der ausgewählten Modelle.
   • Klicken Sie oben im Bereich Objektbaum auf Mehr .
6. Führen Sie einen der folgenden Schritte aus:
   • Um die ausgewählten Modelle zu laden, klicken Sie auf Modelle laden.
   • Um die ausgewählten Modelle zu entladen, klicken Sie auf Modelle entladen.
   • Um alle Modelle außer den ausgewählten zu entladen, klicken Sie auf Andere Modelle entladen.

Laden und Entladen von Links (Video)

Dieses Video beschreibt die Funktion Modelle laden/entladen. Es zeigt, wie Sie:

• Einzelne Modelle laden und entladen, um Geräteressourcen zu sparen.
• Vordefinierte Sätze von zu ladenden Modellen verwalten (Modell-Voreinstellungen).
