Los usuarios de Revizto con los derechos adecuados pueden importar planos desde documentos PDF.

Revizto trata cada página de un documento PDF como un plano. Analiza los nombres y rótulos de las páginas de los archivos PDF para generar números, nombres y revisiones de los planos. Luego analiza estos datos para determinar si las páginas que se importan son nuevas versiones de planos existentes.

Antes de la importación podrá corregir los números, los nombres y el mapeo entre las páginas y los planos existentes. Para reducir al mínimo las correcciones manuales, asegúrese de que los nombres de los archivos PDF o de ls rótulos de las páginas coincidan con uno de los patrones recomendados.

• Patrones de denominación recomendados
• Reglas de mapeo de planos
• Importar planos desde documentos PDF

Ver también:

• Importar planos desde documentos en CDE

Patrones de denominación recomendados

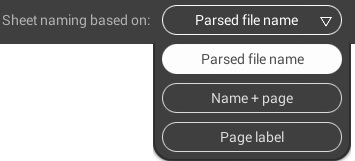

Cuando importa planos desde documentos PDF, Revizto analiza los nombres de los archivos PDF y los rótulos de página para generar nombres de plano, descripciones y revisiones. Las reglas de análisis se basan en el patrón de denominación que seleccione.

Hay disponibles los siguientes patrones:

• Nombre de archivo analizado (recomendado para documentos de una sola página)
• Nombre + página (recomendado para documentos de varias páginas)
• Rótulo de página

Nombre del archivo analizado

Esta opción es la recomendada para documentos PDF de una sola página (dibujos impresos como archivos separados).

Cuando importe planos desde un documento PDF con la opción “Nombre del archivo analizado”, se aplicarán las siguientes reglas:

• El nombre de archivo debe tener uno de los siguientes formatos:

  <Número><Separador><Nombre><Revisión>.pdf
  <Número><Revisión><Separador><Nombre>.pdf

  donde:

  • <Número> (obligatorio): cualquier cadena sin caracteres de espacio en blanco. Si varios planos tienen el mismo número, a los planos posteriores al primero se les añaden números de serie a este número (esto sucede siempre que importe archivos de varias páginas).
  • <Separador> (obligatorio si va seguido de Nombre): cualquier cantidad de caracteres de espacio en blanco con o sin guion bajo (_), o un solo guion bajo.
  • <Nombre> (opcional): cualquier cadena sin paréntesis: (), corchetes: [] ni llaves: {}.
  • <Revisión>: (opcional): cualquier cadena entre paréntesis: (), corchetes: [] o llaves: {}.

Ejemplos:

Nombre + página

Esta opción es la recomendada para documentos PDF de varias páginas (un conjunto de dibujos impresos en un solo archivo).

Cuando importa planos desde un documento PDF con la opción “Nombre y página”, se aplican las siguientes reglas:

• El número del plano es el nombre del archivo (con extensión) + un espacio + el número de página en el archivo PDF.
• El nombre del plano queda en blanco.
• La revisión del plano queda en blanco.

Ejemplos:

Rótulo de página

Si importa planos desde un documento PDF con la opción “Rótulo de página”, se aplican las siguientes reglas:

• Los rótulos de página deben tener el siguiente formato:

  <Prefijo>:<Separador><Número> — <Nombre>

  donde:

  • <Prefijo> (opcional): cualquier cadena sin punto y coma.
  • <Separador> (opcional) cualquier número de caracteres de espacio en blanco.
  • <Número> (obligatorio) una cadena que incluya al menos un dígito.
  • <Nombre> (opcional) cualquier cadena.
• La revisión del plano queda en blanco.

Ejemplos:

Reglas de mapeo de planos

Cuando importe planos desde un documento PDF, Revizto intentará mapear las páginas del documento PDF a los planos existentes. Trata las páginas mapeadas como nuevas versiones de planos existentes.

Usa el siguiente algoritmo:

1. Para cada número de plano que incluya un espacio seguido de ceros, quita los ceros.

   Por ejemplo, “Plano 001” cambia a “Plano 1”.

2. Para cada página, si existe en el proyecto un plano con el mismo número, mapea la página a ese plano.

   Si algunas páginas siguen sin asignar, vaya al paso 3.

3. En este paso, Revizto intenta mapear la primera página sin mapear del documento PDF.

   Si hay un único plano sin asignar con un número que forma parte del nombre de archivo del documento PDF, haga lo siguiente:

   • Asigne la primera página sin mapear del documento PDF al plano.
   • Establezca el número de página al número del plano.
   • Establezca el nombre de la página como la parte del nombre del archivo PDF que sigue al número del plano (omita los espacios iniciales, un guion inicial, el espacio que sigue al guion y la extensión del archivo).

   Ejemplos de mapeo en este paso:

   • Ejemplo 1:

     Nombre del archivo PDF	Plano 3.pdf
     Número del plano coincidente	Plano 003
     Nuevo número de plano (después de quitar los ceros iniciales)	Plano 3
     Nuevo nombre del plano	<igual que el anterior>

   • Ejemplo 2:

     Nombre del archivo PDF	Plano03-01.pdf
     Número del plano coincidente	Plano03
     Nuevo nombre del plano	01

Importar planos desde documentos PDF

Los usuarios de Revizto con el derecho “Añadir nuevos planos” pueden importar planos desde documentos PDF. Si el plano que se está importando es una versión nueva de un plano importado por otro miembro del proyecto, se requiere el permiso “Administrar todos los planos”.

• Importar varios planos desde documentos PDF
• Actualización de un único plano desde un documento PDF

Importar varios planos desde documentos PDF

Para importar planos desde documentos PDF:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana, haga clic en 2D.
3. Seleccione una carpeta de destino.

4. En la barra de herramientas superior, haga clic en Importar y seleccione Importar desde los archivos.

   Si este botón no está disponible, se debe a que no tiene los derechos necesarios.

5. Abra uno o varios archivos y espere a que Revizto asigne las páginas a los planos existentes y abra la vista previa. Realiza los siguientes pasos:
   1. Aplica el último patrón de denominación utilizado.

   2. Si los números de alguna de las páginas son idénticos, añade un espacio y un número a uno de los números de página para hacerlo único.

      Por ejemplo, si tres páginas tienen el mismo número “Miplano01”, sus números cambian a “Miplano01 1”, “Miplano01 2” y “Miplano01 3”.

   3. Mapea las páginas a los planos existentes.



      Puede seleccionar un patrón de denominación diferente. Si lo hace, Revizto vuelve a aplicar el mapeo.

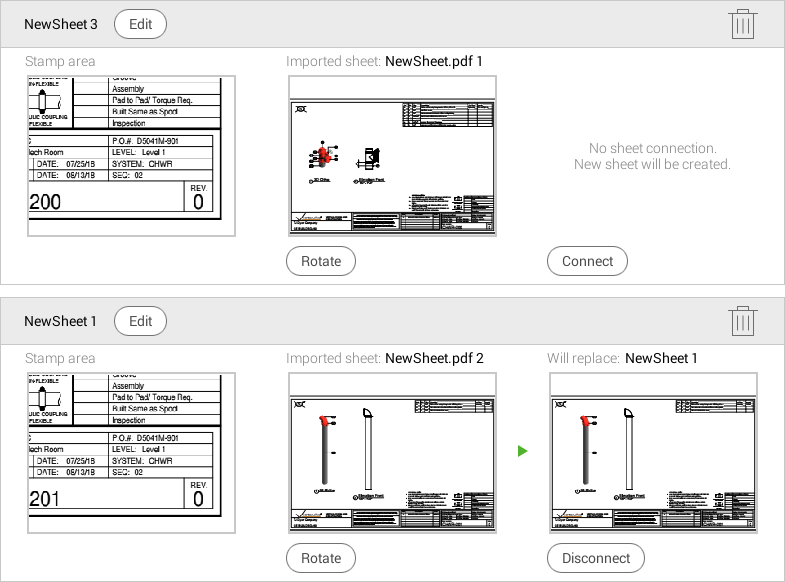

6. Revise las páginas antes de importarlas. Puede realizar cualquiera de las siguientes acciones:
   • Para ampliar la vista previa de un plano, haga clic en él.
   • Para editar el número y el nombre de una página, haga clic en Editar, ingrese el número y el nombre y haga clic en Aceptar. Si ingresa un número de página duplicado, Revizto agrega un dígito para que sea único.
   • Para rotar una página, haga clic en Rotar.
   • Para agregar un mapeo, haga clic en Conectar, seleccione un plano y haga clic en Seleccionar.
   • Para quitar un mapeo, haga clic en Desconectar.
   • Para quitar una página, haga clic en .

7. En la esquina superior derecha, haga clic en Listo.

   Al importar los planos mapeados, Revizto actualiza sus nombres. Sin embargo, si el nombre nuevo está en blanco y el anterior no, Revizto mantiene el nombre anterior.

   Después de importar los planos, sus fechas se establecen en “Pendiente”. Cuando sincroniza su proyecto, cambian a la fecha de sincronización.

Actualización de un único plano desde un documento PDF

Puede actualizar un plano de Revizto desde un documento PDF. Revizto lee la primera página del documento PDF e ignora el resto.

Para actualizar un plano desde un documento PDF:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana de la aplicación, haga clic en 2D.
3. Abra el plano que desea actualizar.

4. En la barra de herramientas superior, haga clic en Importar archivo y seleccione Archivo.

   Si este botón no está disponible, se debe a que no tiene los derechos necesarios.

5. Abra el archivo PDF.
6. Si desea rotar el plano, haga clic en Rotar.
7. En la esquina superior derecha, haga clic en Listo.
