Importar planos Seguir
Puede importar archivos PDF como planos desde sus archivos locales y Entornos de datos comunes (CDE) en línea. Revizto trata cada página de un documento PDF como un plano. Analiza los nombres y rótulos de las páginas de los archivos PDF para generar números, nombres y revisiones de los planos. Estos datos permiten determinar si las páginas que se importan son nuevas versiones de planos existentes o planos completamente nuevos.
Antes de la importación podrá corregir los números, los nombres y el mapeo entre las páginas y los planos existentes. Para reducir al mínimo las correcciones manuales, asegúrese de que los nombres de los archivos PDF o los rótulos de las páginas coincidan con uno de los formatos de denominación de planos.
- Permisos requeridos
- Importar archivos PDF como planos
- Convertir un plano estándar en un plano en CDE
- Opciones de mapeo de planos
- Formatos de denominación de planos
- Resolución de problemas
Permisos requeridos
Los usuarios requieren derechos de acceso al proyecto para importar nuevos planos o sobrescribir planos. Si no puede importar planos, se debe a que su rol en el proyecto no tiene los derechos o permisos necesarios. Si usa un CDE, también necesitará permisos de visualización/acceso en su CDE para ver planos en Revizto.
Puede ver sus derechos de acceso en la pestaña Equipo de proyecto de Revizto Workspace haciendo clic en Ver rol en el proyecto o en Ajustar rol en el proyecto
junto al nombre de su rol. Ver Administrar roles en el proyecto para más información.
- Para importar nuevos planos desde archivos o CDE y actualizar los planos que usted añadió, necesita:
- Añadir nuevos planos
- Para actualizar los planos añadidos por todos los usuarios, necesita:
- Administrar todos los planos
Importar archivos PDF como planos
Los usuarios de Revizto con los permisos requeridos pueden importar archivos PDF como planos desde archivos locales o Entornos de datos comunes (CDE). Los planos conectados al CDE se actualizan automáticamente y garantizan que Revizto utiliza sus revisiones de plano más recientes. Los datos de incidencias existentes y las superposiciones 3D se conservan entre versiones de planos cuando los planos se exportan con coordenadas del plano desde su herramienta de autoría.
Puede importar planos mediante el entorno 2D con la galería 2D y el visor de planos, o mediante el entorno Documentos con CDE.
- Importar planos mediante la galería 2D
- Importar planos mediante el visor de planos
- Importar planos mediante un CDE
Importar planos mediante la galería 2D
Para importar planos en la galería 2D:
- Haga clic en 2D para ir al entorno 2D de Revizto.
- En la galería de planos, seleccione y abra la carpeta de destino.
- Haga clic en Importar
.
|
|
- Revise las opciones de mapeo de planos y realice los cambios necesarios.
- En la esquina superior derecha, haga clic en Listo.
Después de importar los planos, los campos de fecha se establecen en Pendiente hasta que sincronice su proyecto.
Importar planos mediante el visor de planos
También puede importar planos desde el visor de planos. Revizto vincula automáticamente el PDF importado al plano que está viendo para crear un flujo de trabajo de actualización fluido.
Nota: Revizto solo importa la primera página de un PDF cuando está vinculado a un plano existente. Si varios planos se guardaron en un único PDF, puede abrir e imprimir la página necesaria como un nuevo PDF.
Para importar planos desde el visor de planos:
-
En la barra de herramientas superior del visor de planos, haga clic en Importar archivo
.
|
|
- Revise las opciones de mapeo de planos y realice los cambios necesarios.
- En la esquina superior derecha, haga clic en Listo.
Después de importar los planos, los campos de fecha se establecen en Pendiente hasta que sincronice su proyecto.
Importar planos mediante un CDE
Los planos conectados al CDE se mantienen actualizados automáticamente y agregan a Revizto todo el historial de versiones disponible del plano. Para evitar las actualizaciones automáticas de los planos en CDE, consulte Separar planos de un CDE. También puede saber cómo Revizto asigna los números de revisión a los planos en CDE en Numeración de las versiones de planos.
Nota: Solo se pueden importar desde un CDE los PDF de una sola página. Si después de la importación inicial se agregan más páginas al documento, Revizto solo lee la primera página del archivo al actualizar el plano automáticamente.
Para importar planos desde Documentos:
- En la parte superior de la ventana de la aplicación, haga clic en Documentos.
-
Abra la carpeta del CDE que contiene sus planos.
- Si no ha iniciado sesión en el CDE, Revizto te pedirá que ingrese su nombre de usuario y su contraseña.

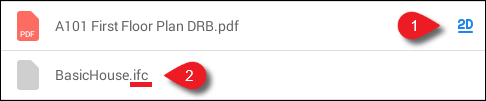

- Haga clic en Enviar a 2D
.
- Seleccione las casillas de verificación de los PDF que desea importar y luego, en la esquina superior derecha, haga clic en Listo.
- Revise las opciones de mapeo de planos y realice los cambios necesarios.
- En la esquina superior derecha, haga clic en Listo.
Después de importar los planos, sus fechas se establecen en Pendiente. Cuando sincronice su proyecto, cambian a la fecha de sincronización.
Convertir un plano estándar en un plano en CDE
Para convertir un plano de Revizto a un documento en CDE:
- Haga clic en 2D en la parte superior de la ventana de la aplicación.
- Abra el plano que desea convertir.
-
En la barra de herramientas superior, haga clic en Importar archivo
y seleccione Documento.
-
Vaya al plano actualizado en la carpeta del CDE.
- Si no ha iniciado sesión en el CDE, Revizto te pedirá que ingrese su nombre de usuario y su contraseña.
-
Seleccione el documento en CDE y luego haga clic en Listo en la esquina superior derecha.
- Si selecciona varios documentos en CDE, el plano de Revizto no se actualizará. En su lugar, los documentos en CDE se importarán como planos nuevos.
- Revise las opciones de mapeo de planos y realice los cambios necesarios.
- En la esquina superior derecha, haga clic en Listo.
Después de convertir el plano, el campo Fecha se establece en Pendiente y tendrá un nuevo ícono de CDE que indica que el plano está conectado a su CDE. Cuando sincronice su proyecto, cambiará a la fecha de sincronización.
Opciones de mapeo de planos

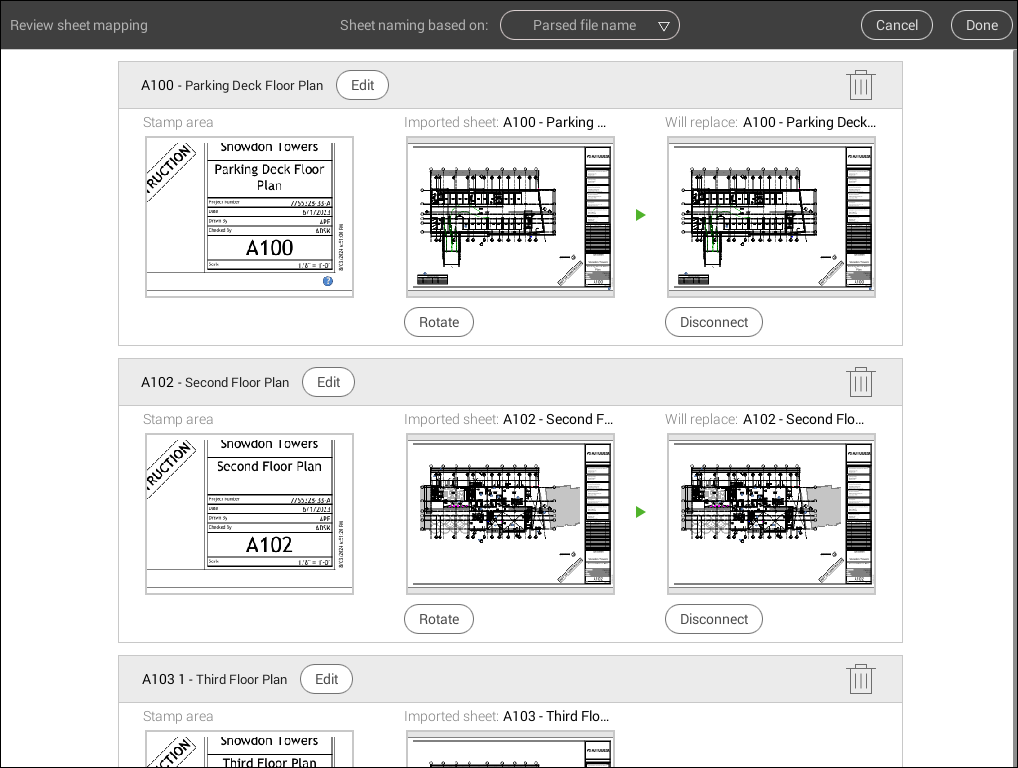

Actualizar planos desde distintos orígenes o herramientas a veces puede requerir ediciones manuales de los nombres de los planos o del mapeo. Durante la importación de planos puede verificar todos los detalles y asegurarse de que Revizto tenga la información más reciente.
Puede realizar las siguientes acciones al importar planos desde archivos o CDE:
-

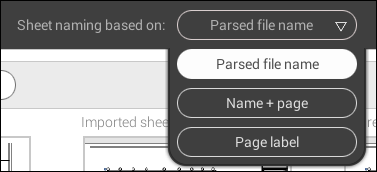

Seleccione un Tipo de denominación de planos diferente y vuelva a aplicar el mapeo de planos.

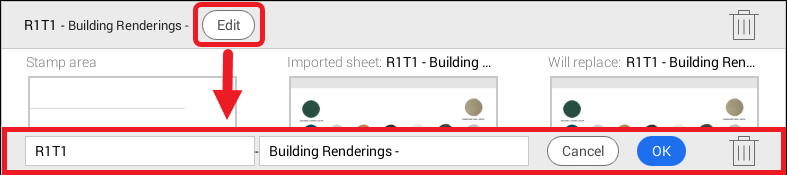

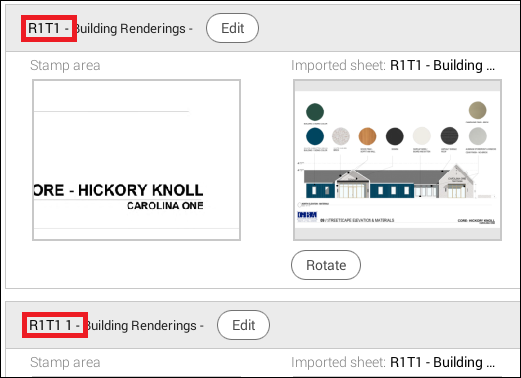

- Haga clic en Editar para cambiar el número del plano y el nombre del plano. Haga clic en Aceptar para confirmar los cambios. Si ingresa un número de plano duplicado, Revizto agregará un espacio y un número para que sea único.
Ej.: Nombre, Nombre 1, Nombre 2, etc. - Haga clic en Rotar para girar un plano 90 grados.
-

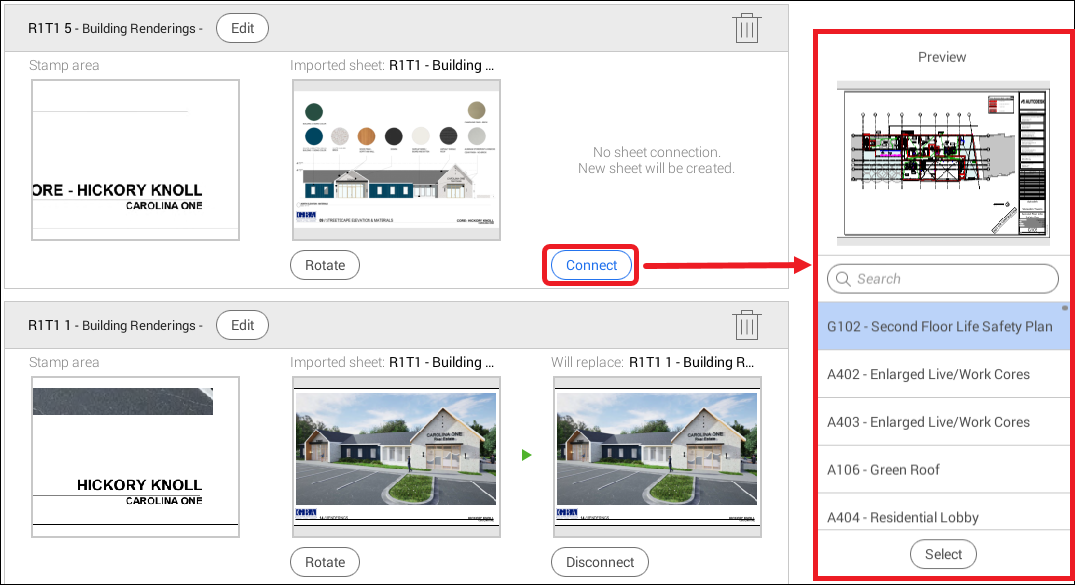

Haga clic en Conectar para comenzar a mapear un plano importado con un plano existente. Haga clic en Seleccionar para mapear el plano elegido.
- Haga clic en Desconectar para eliminar un mapeo de plano existente.
- Haga clic en Eliminar
para quitar una página de la importación.
Formatos de denominación de planos
Cuando importa planos, Revizto separa los nombres de archivo y los rótulos de página para generar títulos de plano, descripciones y revisiones. Los títulos de plano actualizados sobrescribirán los títulos anteriores, a menos que el título nuevo esté en blanco; en ese caso, Revizto conserva el título anterior. Las reglas de denominación se basan en el formato que seleccione y usan las siguientes variables lógicas:
| Número | Cualquier cadena sin caracteres de espacio en blanco. Si varios planos tienen el mismo número, a los posteriores al primero se les añaden números de serie a ese número. Los números de serie siempre se aplican al importar documentos de varias páginas. |
| Título | Cualquier cadena sin paréntesis: (), corchetes: [] ni llaves: {}. |
| Separador | Cualquier cantidad de caracteres de espacio en blanco (espacios) con o sin un solo guion bajo «_», o un solo guion bajo. |
| Revisión | Cualquier cadena entre paréntesis: (), corchetes: [] o llaves: {}. |
| Prefijo: | Una cadena seguida de dos puntos “:” y un carácter de espacio en blanco. |
Nombre del archivo analizado
Esta opción se recomienda para los PDF de una sola página, para evitar duplicar números de plano.
Revizto aplica la siguiente lógica cuando se usa el formato del nombre de archivo extraído:
| <Número>.pdf <Número><Revisión>.pdf <Número><Separador><Título>.pdf <Número><Separador><Título><Revisión>.pdf <Número><Revisión><Separador><Título>.pdf |

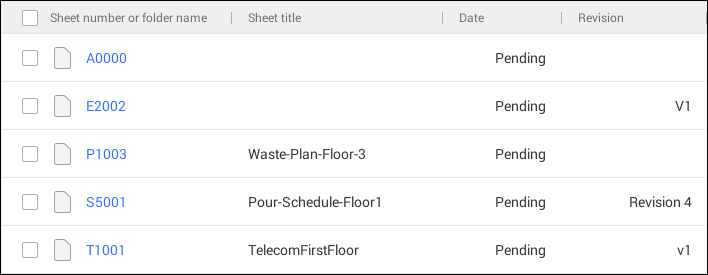

A0000.pdf P1003 Waste-Plan-Floor-3.pdf |
Nombre + página

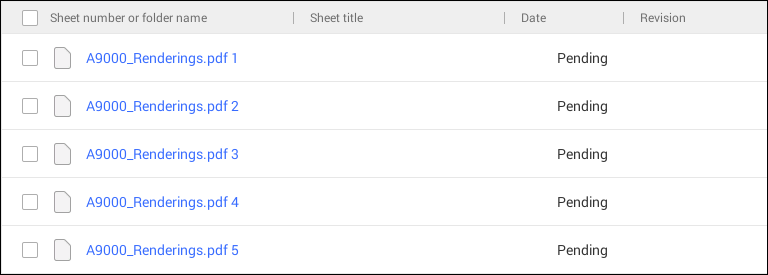

Esta opción se recomienda para documentos PDF de varias páginas, para poder consultar fácilmente el nombre del archivo al editar detalles durante la importación. La opción Nombre + Página establece el nombre del archivo + número de página como el número de plano. El título del plano y la revisión del plano quedan en blanco.
Rótulo de página
Los rótulos de página se establecen en sus herramientas de autoría de planos y se pueden usar para importar varios planos desde un documento PDF. Las revisiones de plano se dejan en blanco cuando se usan importaciones por Rótulo de página. Revizto separa los planos por página y puede leer los siguientes formatos de rótulo para cada página:
| <Número> <Prefijo>: <Número> <Número> — <Título> <Prefijo>: <Número> — <Nombre> |

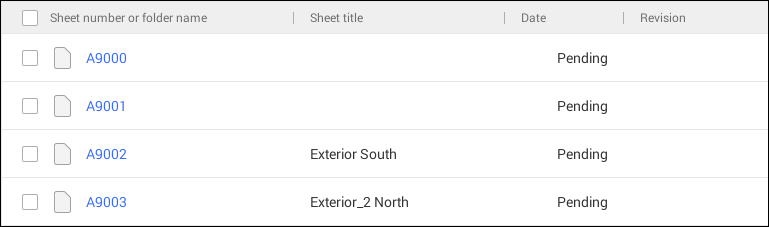

A9000 Renders: A9001 A9002 — Exterior South Renders: A9003 — Exterior_2 North |
Resolución de problemas
P: No puedo seleccionar un documento en CDE para importarlo como un plano. La casilla de verificación adyacente no está disponible y aparece en gris.
R: La casilla de verificación no está disponible por uno de los siguientes motivos:
- Ya se ha importado. Los documentos que se importan a Revizto se marcan con el ícono
.
-
No es un documento PDF y, por lo tanto, no puede importarse como un plano.
