Comparar planos Seguir
Puede comparar dos planos o dos versiones de un plano alineándolos entre sí.
Esta función no está disponible en proyectos locales porque no guardan el historial de versiones de planos.
Para comparar planos:
-
Abra el primer plano.
-
En la barra de herramientas superior, haga clic en Comparar planos
.
-
Seleccione el segundo plano y su versión. Puede seleccionar otra versión del primer plano.
-
Haga clic en Comparar planos.

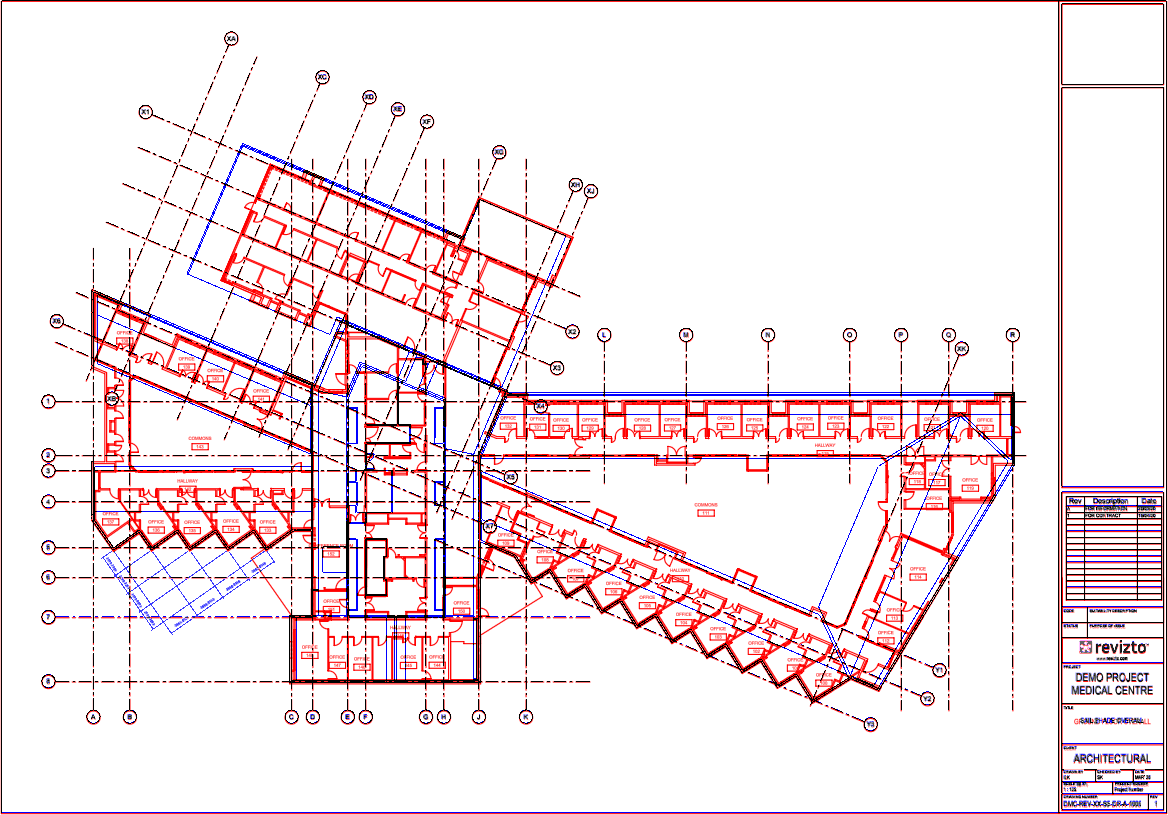

Esto añade el segundo plano superpuesto con el primero (sin las incidencias ni las marcas del segundo plano).
Los colores de los planos cambian de la siguiente manera:
-
Azul. Elementos que están presentes solo en el primer plano.
-
Rojo. Elementos que están presentes solo en el segundo plano.
-
Negro. Elementos que están presentes en ambos planos.
El menú de comparación de la izquierda ofrece las siguientes opciones:
Opción Descripción Alinear planos
Alinear los planos manualmente. Puede arrastrar el primer plano o moverlo con precisión usando las flechas de la esquina inferior derecha.
Para deshacer los cambios, en la esquina superior derecha, haga clic en Restablecer.
Para aplicar los cambios, haga clic en Listo.
Vista de superposición
Cambiar de la vista de plano único a la vista de superposición. Vista de plano único
Cambiar de la vista de superposición a la vista de plano único.
En la vista de plano único, puede cambiar entre los planos haciendo clic en ellos. Ambos planos muestran las incidencias o las marcas que pertenecen al primer plano.
Cambiar la transparencia del plano en la vista de superposición.
Cuando el control deslizante está en el centro, ambos planos se muestran a todo color.
Si desplaza el control deslizante hacia la izquierda, aumenta la transparencia del plano rojo.
Si desplaza el control deslizante hacia la derecha, aumenta la transparencia el plano azul.
Alternar
Cambiar entre planos.
En la vista de superposición, uno de los planos se torna transparente para mostrar el otro plano.
-
