Exportar planos Seguir

Avatar
Mallory McClure
  • Actualización

Los planos de la galería 2D de Revizto se pueden exportar a archivos PDF con pines de incidencia y marcados para compartir o revisar fuera de Revizto. También se pueden exportar listas de planos concretos a Excel para resumir la información clave de esos planos. Los planos se exportan desde la galería de planos del entorno 2D de Revizto.

La exportación de planos a PDF solo está disponible en dispositivos Windows.

Permisos requeridos

Exportar planos a PDF requiere derechos de acceso específicos del proyecto. Si no puede exportar planos a PDF, póngase en contacto con el administrador de su proyecto o de la licencia.

Puede ver sus derechos de acceso en la pestaña Equipo de proyecto de Revizto Workspace haciendo clic en Ver rol en el proyecto o en Ajustar rol en el proyecto junto al nombre de su rol. Ver Administrar roles en el proyecto para más información.

Todos los usuarios pueden exportar listas de planos concretos a Excel.

Exportar planos a PDF

Puede exportar uno o varios planos y planos en el CDE a archivos PDF desde la galería 2D.

Para exportar planos a PDF:

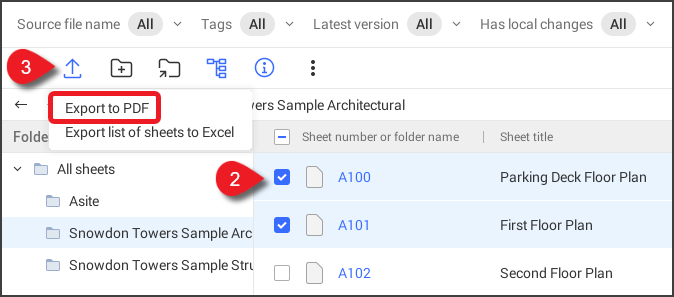

  1. Abra la galería de planos del proyecto haciendo clic en 2D en la parte superior de la ventana de la aplicación.
  2. Seleccione los planos que desee exportar.

  3. En la barra de herramientas superior, haga clic en Exportar y luego en Exportar a PDF.

    • Si este botón no está disponible, se debe a que no tiene el derecho de acceso Exportar planos a PDF.

  1. En la ventana Exportar a PDF, seleccione las siguientes opciones:

    Opción Descripción
    Incluir incidencias Seleccione si desea incluir incidencias en el PDF.  Las incidencias que coincidan con el filtro (tanto las del plano como las proyectadas al plano) se añadirán al archivo PDF como pines o marcados.
    Imprimir incidencias como

    Seleccione si desea agregar las incidencias como pines o marcados.

    • Si selecciona pines, especifique el tamaño del pin.

    Esta opción solo está disponible si incluye incidencias en el PDF.
    Exportar múltiples planos como

    Seleccione si desea guardar todos los planos en un único archivo PDF o crear un archivo PDF para cada plano.

    Esta opción solo está disponible si selecciona varios planos.
    Incluir la revisión del plano en el nombre del archivo

    Marque esta casilla de verificación para añadir la revisión del plano como parte del nombre del archivo.

    Esta opción solo está disponible si los planos se exportan como archivos individuales.
  1. Haga clic en Exportar.
  2. Confirme que se estén exportando los planos correctos y luego haga clic en Aceptar.
  3. Seleccione una ubicación en su dispositivo para la descarga del archivo y guárdelo.
    • Si exporta los planos en varios archivos, se guardarán en una carpeta con el nombre de la fecha y hora de la descarga, con una subcarpeta con el nombre del proyecto o de la integración de CDE. No puede asignar nombres a los archivos al guardarlos.
    • Si guarda un único archivo, sí puede asignarle un nombre al guardarlo.

Exportar un plano abierto a PDF

Puede exportar planos abiertos a PDF directamente desde la vista 2D. Como esto se hace en el plano que está abierto, con este método solo se puede exportar un plano a la vez.

Para exportar un plano abierto a PDF:

  1. En la barra de herramientas del plano abierto, haga clic en Exportar a PDF .
    • Si este botón no está disponible, se debe a que no tiene el derecho de acceso Exportar planos a PDF.

  2. Seleccione lo siguiente:

    Opción Descripción
    Incluir incidencias Seleccione si desea incluir incidencias en el PDF. Las incidencias que coincidan con el filtro (tanto las del plano como las proyectadas al plano) se añadirán al archivo PDF como pines o marcados.
    Imprimir incidencias como

    Seleccione si desea agregar las incidencias como pines o marcados.

    • Si selecciona pines, especifique el tamaño del pin.

    Esta opción solo está disponible si incluye incidencias en el PDF.
    Incluir la revisión del plano en el nombre del archivo

    Marque esta casilla de verificación para añadir la revisión del plano como parte del nombre del archivo.

    Esta opción solo está disponible si los planos se exportan como archivos individuales.
  1. Haga clic en Exportar.
  2. Ingrese un nombre de archivo, seleccione una ubicación en su dispositivo para la descarga y haga clic en Guardar.

Exportar una versión anterior de un plano a PDF

Desde el historial de versiones del plano en la galería 2D puede exportar versiones anteriores de un plano a PDF. Como el historial de versiones solo se puede ver para un plano a la vez, no es posible exportar en lote versiones anteriores de planos a PDF.

Para exportar una versión anterior de un plano a PDF:

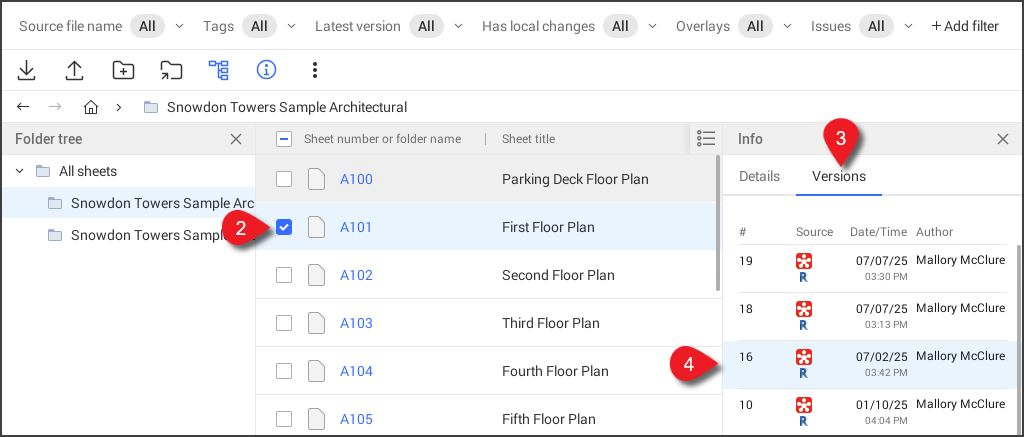

  1. Abra la galería de planos del proyecto haciendo clic en 2D en la parte superior de la ventana de la aplicación.
  2. Seleccione el plano que desee exportar para abrir su panel de información a la derecha.
    • Si el panel de información no aparece, haga clic en Información .
  3. En el panel de información, haga clic en Versiones.
  4. Haga doble clic en la versión que desea exportar para abrirla en el visor 2D.
  1. En la barra de herramientas superior, haga clic en Exportar .
    • Si este botón no está disponible, se debe a que no tiene el derecho de acceso Exportar planos a PDF.
  2. Ingrese un nombre de archivo, seleccione una ubicación en su dispositivo para la descarga y haga clic en Guardar.

Exportar una lista de planos a Excel

Puede exportar una lista de planos a una hoja de cálculo de Excel que resuma información clave sobre los planos, como el número de plano, el nombre, la fecha de última sincronización, el total de incidencias y las etiquetas.

Para exportar una lista de planos a Excel:

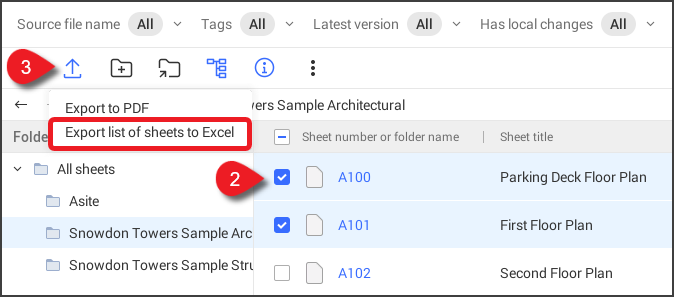

  1. Abra la galería de planos del proyecto haciendo clic en 2D en la parte superior de la ventana de la aplicación.
  2. Seleccione los planos que desee incluir en la lista de Excel.
  3. En la barra de herramientas superior, haga clic en Exportar y luego en Exportar lista de planos a Excel.
  1. Ingrese un nombre de archivo, seleccione una ubicación en su dispositivo para la descarga y haga clic en Guardar.
