Problème

J’ai une feuille qui a été créée dans Revit. Après l’avoir exportée vers Revizto, soit directement, soit via l’importation à partir d’un fichier PDF ou d’un document CDE, la superposition de la feuille est mal alignée.

Raison

Cela peut se produire pour les raisons suivantes :

1. Vous avez exporté une nouvelle version de la feuille avec des paramètres d’imprimante PDF différents.
2. La feuille inclut des objets qui chevauchent les marges de la feuille.

Solution

Essayez ce qui suit :

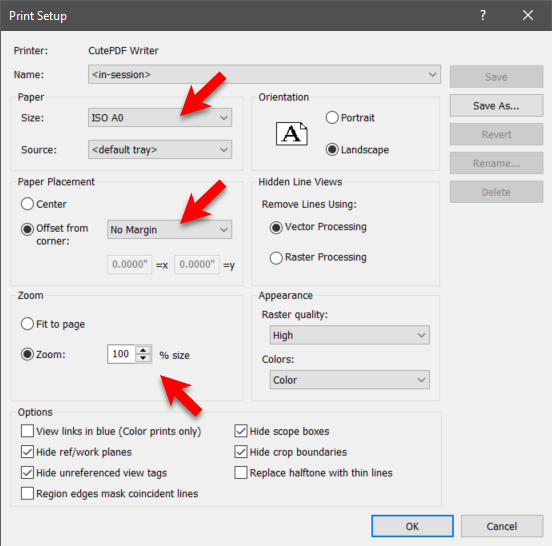

• Vérifiez les paramètres de l’imprimante PDF que vous utilisez pour générer des feuilles à partir de Revit, et corrigez-les si nécessaire. Exportez ensuite la feuille de Revit vers Revizto, soit directement, soit via l’importation à partir d’un fichier PDF ou d’un document CDE.

  Les paramètres recommandés comprennent un format de papier correspondant au cartouche Revit, l’absence de marge et une échelle de 100 %.



• Dans Revit, recherchez les éléments qui se trouvent en dehors du cartouche de votre feuille.

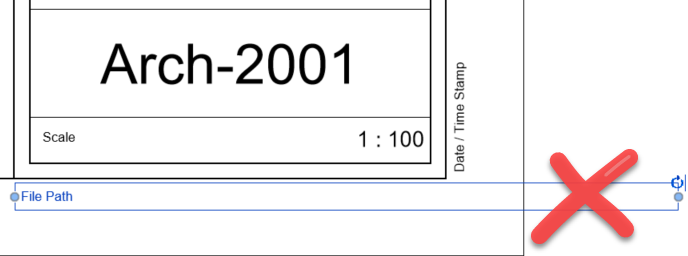

  Notez que même les éléments invisibles situés en dehors du cartouche peuvent poser problème. Ces éléments deviennent visibles lorsque vous les sélectionnez (voir la figure ci-dessous).



  Si vous trouvez des éléments qui se trouvent en dehors du cartouche, procédez comme suit :

  1. Modifiez les éléments pour les adapter au cartouche, puis appliquez la modification à toutes les feuilles concernées.

  2. Exportez la feuille de Revit vers Revizto (ou exportez uniquement les coordonnées de la feuille).
