問題

Revitで作成したシートがありますが、 PDFファイルやCDEドキュメントからのインポートにより、あるいは直接、そのシートをエクスポートした後、シート オーバーレイがずれています。

原因

考えられる原因は次のとおりです。

1. 以前とは異なるPDFプリンタの設定で新しいシート バージョンをエクスポートした。
2. シート内に、シートの余白と重なるオブジェクトが含まれている。

解決方法

次のことをお試しください。

• Revitからシートを生成するために使用しているPDFプリンターの設定を確認し、必要に応じて正しい設定に修正してください。 その後、RevitからReviztoにシートをエクスポートしてください。PDFファイルまたはCDEドキュメントからのインポートを介して、あるいは直接、エクスポートします。

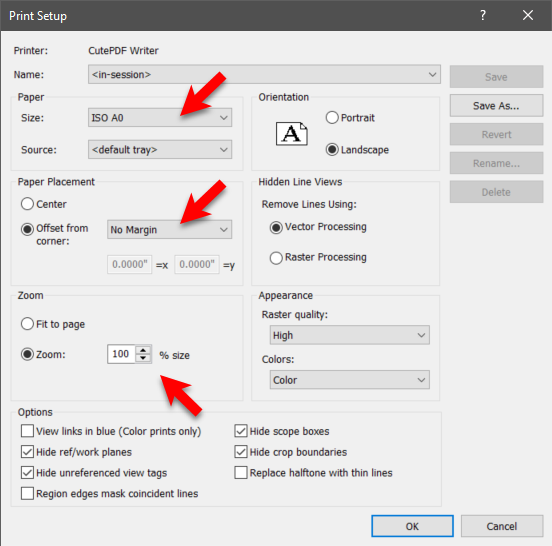

  推奨設定には、Revitのタイトル ブロックに合った用紙サイズ、余白なしの配置、縮尺100%が含まれます。



• Revitで、シートのタイトル ブロックの外側にある要素を探してください。

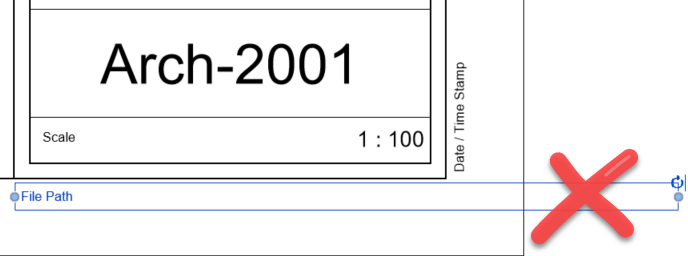

  タイトル ブロックの外側にある非表示の要素の一部であっても問題を引き起こす可能性がありますのでご注意ください。 これらの部分は、選択時に表示されます（下図を参照）。



  タイトル ブロックの外側に要素が見つかった場合は、次の操作を行ってください。

  1. タイトル ブロックに収まるように要素を編集し、影響を受けるすべてのシートにその変更を適用します。

  2. RevitからReviztoにシートをエクスポートします（またはシートの座標のみをエクスポートします）。
