Si un proyecto está integrado con uno o varios entornos de datos comunes (CDE), los usuarios de Revizto con los derechos suficientes pueden importar planos desde la nube a un proyecto de Revizto.

Solo se pueden importar como planos los documentos PDF de una sola página. Si después de la importación se agregan más páginas al documento, Revizto siempre lee la primera página e ignora el resto.

• Importar varios planos desde documentos en CDE
• Actualizar un plano de Revizto desde un documento en CDE
• Resolución de problemas

Revizto obtiene automáticamente las actualizaciones de los planos importados desde el CDE.

• Para saber cómo asigna Revizto los números de revisión a los planos en CDE, ver Numeración de las versiones de planos.
• Para evitar las actualizaciones de los planos en CDE, separe los planos en CDE.

Importar varios planos desde documentos en CDE

Los usuarios de Revizto con el derecho “Añadir nuevos planos” pueden importar planos desde documentos en CDE a un proyecto de Revizto. Si el plano que se está importando es una versión nueva de un plano importado por otro miembro del proyecto, se requiere el permiso “Administrar todos los planos”.

Para importar planos en CDE:

1. Abra un proyecto en la aplicación de Revizto.

2. Realice una de las siguientes acciones:

   Método 1	Método 2
   En la parte superior de la ventana de la aplicación, haga clic en 2D. Seleccione una carpeta de destino. Haga clic en Importar y seleccione Importar desde la sección Documentos. Si este botón no está disponible, se debe a que no tiene los derechos necesarios. Abra una carpeta de CDE. Si no ha iniciado sesión en el CDE, Revizto le pedirá que lo haga.	En la parte superior de la ventana de la aplicación, haga clic en Documentos. Se abrirá una lista de carpetas de CDE. Abra una carpeta de CDE. Si no ha iniciado sesión en el CDE, Revizto te pedirá que ingrese su nombre de usuario y su contraseña. En la barra de herramientas superior, haga clic en Enviar a 2D . Si este botón no está disponible, se debe a que no tiene los derechos necesarios.

3. Seleccione los documentos PDF haciendo clic en las casillas de verificación de la columna izquierda.

   Resolución de problemas: No puedo seleccionar un documento en CDE para importarlo como un plano. La casilla de verificación adyacente no está disponible.

4. En la esquina superior derecha, haga clic en Listo.

5. Espere a que Revizto descargue los documentos y haga clic en Aceptar.

   Revizto mapea las páginas a los planos existentes y abre la vista previa. Realiza los siguientes pasos:

   1. Aplica el último patrón de denominación utilizado.

   2. Si los números de alguna página son idénticos (esto puede suceder si importa archivos con números idénticos desde carpetas diferentes), agrega un espacio y un número a uno de los números de página para que sea único.

      Por ejemplo, si tres páginas tienen el mismo número “Miplano01”, sus números cambian a “Miplano01 1”, “Miplano01 2” y “Miplano01 3”.

   3. Mapea las páginas a los planos existentes.

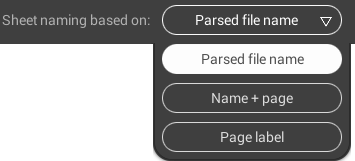

      Puede seleccionar un patrón de denominación diferente. Si lo hace, Revizto vuelve a aplicar el mapeo.

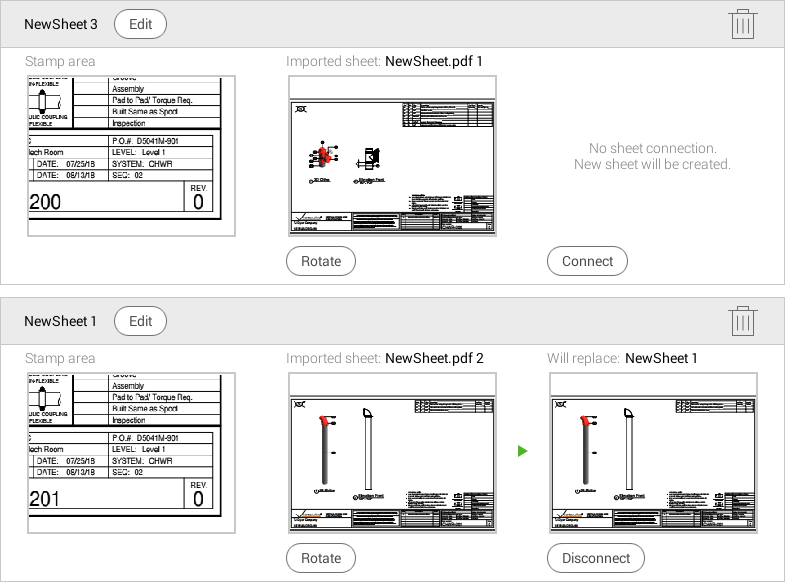

6. Revise las páginas antes de importarlas. Puede realizar cualquiera de las siguientes acciones:
   • Para ampliar la vista previa de un plano, haga clic en él.
   • Para editar el número y el título de un plano, haga clic en Editar, ingrese el número y el título y haga clic en Aceptar. Si ingresa un número de página duplicado, Revizto agrega un dígito para que sea único.
   • Para rotar una página, haga clic en Rotar.
   • Para agregar un mapeo, haga clic en Conectar, seleccione un plano y haga clic en Seleccionar.
   • Para quitar un mapeo, haga clic en Desconectar.
   • Para quitar una página, haga clic en .

7. En la esquina superior derecha, haga clic en Listo y espere a que finalice la importación.

   La carpeta de destino depende del método seleccionado en el paso 2.

   • En el método 1, es la carpeta que seleccionó.
   • En el método 2, es la carpeta de CDE ubicada bajo la carpeta raíz.

   Al importar los planos mapeados, Revizto actualiza sus nombres. Sin embargo, si el nombre nuevo está en blanco y el anterior no, Revizto mantiene el nombre anterior.

   Después de importar los planos, sus fechas se establecen en “Pendiente”. Cuando sincroniza su proyecto, cambian a la fecha de sincronización.

Actualizar un plano de Revizto desde un documento en CDE

Los usuarios de Revizto con el derecho “Añadir nuevos planos” pueden actualizar planos de Revizto desde documentos en C Si el plano que se está actualizando es una versión nueva de un plano importado por otro miembro del proyecto, se requiere el permiso “Administrar todos los planos”.

Actualizar un plano de Revizto desde un documento en CDE lo convierte en un plano en CDE.

Para actualizar un plano de Revizto desde un documento en CDE:

1. Abra un proyecto en la aplicación de Revizto.
2. En la parte superior de la ventana de la aplicación, haga clic en 2D.
3. Abra el plano que desea actualizar.

4. En la barra de herramientas superior, haga clic en Importar y seleccione Importar desde la sección Documentos.

   Si este botón no está disponible, se debe a que no tiene los derechos necesarios.

5. Abra una carpeta de CDE.

   Si no ha iniciado sesión en el CDE, Revizto le pedirá que lo haga.

6. Seleccione un documento en CDE y, en la esquina superior derecha, haga clic en Listo.

   Si selecciona varios documentos en CDE, el plano de Revizto no se actualizará. En su lugar, los documentos en CDE se importarán como planos nuevos.

   Resolución de problemas: No puedo seleccionar un documento en CDE para actualizar un plano de Revizto. La casilla de verificación adyacente no está disponible.

7. Si desea rotar el plano, haga clic en Rotar.
8. En la esquina superior derecha, haga clic en Listo.

Resolución de problemas

P: No puedo seleccionar un documento en CDE para importarlo como un plano. La casilla de verificación adyacente no está disponible.

R: La casilla de verificación no está disponible por uno de los siguientes motivos:

• No es un documento PDF y, por lo tanto, no puede importarse como un plano.

• Ya se ha importado. Los documentos que se importan a Revizto se marcan con el ícono .



P: No puedo seleccionar un documento de CDE para actualizar un plano de Revizto. La casilla de verificación adyacente no está disponible.

R: La casilla de verificación no está disponible por uno de los siguientes motivos:

• No es un documento PDF y, por lo tanto, no puede importarse como un plano.

• Está vinculado a otro plano de Revizto. Los documentos que están vinculados a planos de Revizto se identifican con el ícono .
