拥有足够权限的 Revizto 用户可以从 PDF 文件导入图纸。

Revizto 将 PDF 文件的每一页都视为一张图纸。 它会解析 PDF 文件名和页面标签，以生成图纸编号、名称和修订版本。 然后分析这些数据，以确定要导入的页面是否为现有图纸的新版本。

在导入之前，您可以更正编号、名称以及页面与现有图纸之间的映射。 为了尽量减少手动更正，请确保 PDF 文件名或页面标签符合推荐的命名模式之一。

• 推荐的命名模式
• 图纸映射规则
• 从 PDF 文件导入图纸

另请参阅：

• 从 CDE 文件导入图纸

推荐的命名模式

从 PDF 文件导入图纸时，Revizto 会解析 PDF 文件名和页面标签，以生成图纸名称、描述和修订版本。 解析规则基于您选择的命名模式。

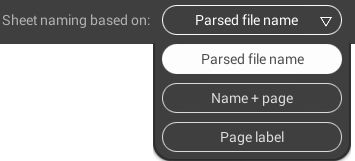

以下模式可用：

• 解析的文件名（推荐用于单页文档）
• 名称 + 页码（推荐用于多页文档）
• 页面标签

解析的文件名

此选项推荐用于单页 PDF 文件（图纸打印为单独的文件）。

使用“解析的文件名”选项从 PDF 文件导入图纸时，以下规则适用：

• 文件名必须采用以下格式之一：

  <编号><分隔符><名称><修订版本>.pdf
  <编号><修订版本><分隔符><名称>.pdf

  其中：

  • <编号> - 必需 - 不包含空白字符的任意字符串。 如果多张图纸的编号相同，第一张图纸之后的图纸会在编号后附加序列号（导入多页文件时总是会发生这种情况）。
  • <分隔符> - 如果后面跟着名称，则为必需 - 任意数量的空白字符（包含或不包含单个下划线 (_)），或单个下划线。
  • <名称> - 可选 - 任意字符串，不带括号：()、[] 或 {}。
  • <修订版本> - 可选 - 任意字符串，用括号括起：()、[] 或 {}。

示例：

名称 + 页码

此选项推荐用于多页 PDF 文件（一组图纸打印为单个文件）。

使用“名称 + 页码”选项从 PDF 文件导入图纸时，以下规则适用：

• 图纸编号为：文件名（含扩展名）+ 空格 + PDF 文件中的页码。
• 图纸名称为空。
• 图纸修订版本为空。

示例：

页面标签

使用“页面标签”选项从 PDF 文件导入图纸时，以下规则适用：

• 页面标签必须为以下格式：

  <前缀>:<分隔符><编号> - <名称>

  其中：

  • <前缀> - 可选 - 任意字符串，不带分号。
  • <分隔符> - 可选 - 任意数量的空白字符。
  • <编号> - 必需 - 一个字符串，至少包含一个数字。
  • <名称> - 可选 - 任意字符串。
• 图纸修订版本为空。

示例：

图纸映射规则

从 PDF 文件导入图纸时，Revizto 会尝试将 PDF 文件页面映射到现有图纸。 它将被映射的页面视为现有图纸的新版本。

它使用以下算法：

1. 对于每个图纸编号，如果其中包含空格，且后跟若干个零，则移除这些零。

   例如，“Sheet 001”会变为“Sheet 1”。

2. 对于每个页面，如果项目中存在具有相同编号的图纸，则将页面映射到该图纸。

   如果某些页面仍未映射，请转到步骤 3。

3. 在此步骤中，Revizto 会尝试映射 PDF 文件的第一个未映射页面。

   如果存在单张未映射的图纸，且编号是 PDF 文件名的一部分，则执行以下操作：

   • 将 PDF 文件的第一个未映射页面映射到该图纸。
   • 将页面编号设置为图纸编号。
   • 将页面名称设置为 PDF 文件名中紧随图纸编号之后的部分（省略前导空格、前导连字符、连字符后的空格以及文件扩展名）。

   此步骤的映射示例：

   • 示例 1：

     PDF 文件名	Sheet 3.pdf
     匹配的图纸编号	Sheet 003
     新的图纸编号（移除前导零后）	Sheet 3
     新的图纸名称	<与旧名称相同>

   • 示例 2：

     PDF 文件名	Sheet03-01.pdf
     匹配的图纸编号	Sheet03
     新的图纸名称	01

从 PDF 文件导入图纸

拥有“添加新图纸”权限的 Revizto 用户可以从 PDF 文件导入图纸。 如果要导入的图纸是其他项目成员导入的图纸的新版本，则需要“管理所有图纸”权限。

• 从 PDF 文件导入多张图纸
• 从 PDF 文件更新单张图纸

从 PDF 文件导入多张图纸

要从 PDF 文件导入图纸：

1. 在 Revizto 应用程序中，打开一个项目。
2. 在窗口顶部，单击“2D”。
3. 选择目标文件夹。

4. 在顶部工具栏上，单击“导入”，然后选择“从文件导入”。

   如果此按钮不可用，则说明权限不足。

5. 打开一个或多个文件，等待 Revizto 将页面映射到现有图纸并打开预览。 它执行以下步骤：
   1. 应用上次使用的命名模式。

   2. 如果任何几个页面的编号相同，会在其中一个页面编号后添加空格和数字以使其唯一。

      例如，如果三个页面具有相同编号“我的图纸01”，它们的编号将更改为“我的图纸01 1”、“我的图纸01 2”和“我的图纸01 3”。

   3. 将页面映射到现有图纸。



      您可以选择不同的命名模式。 如果这样做，Revizto 会重新应用映射。

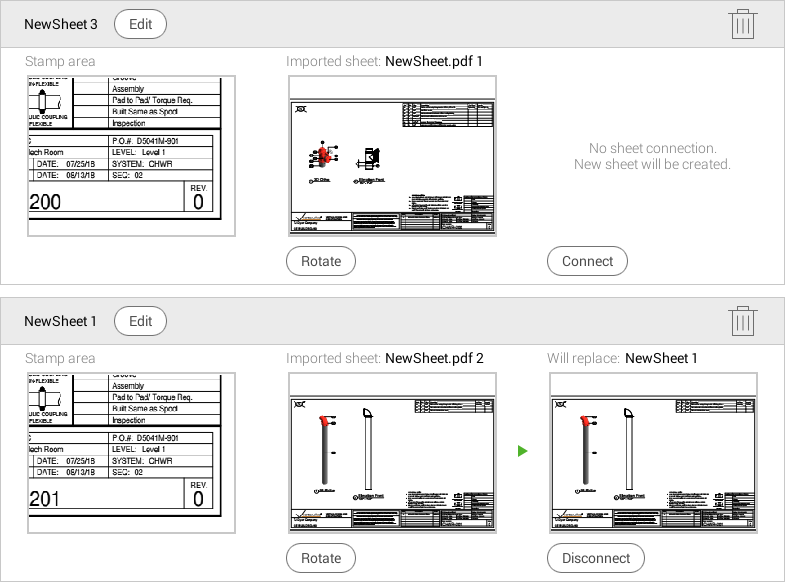

6. 在导入页面之前先进行检查。 可以执行以下操作之一：
   • 要放大图纸预览，请单击图纸。
   • 要编辑页面编号和名称，请单击“编辑”，输入编号和名称，然后单击“确定”。 如果输入重复的页面编号，Revizto 会添加一个数字以使其唯一。
   • 要旋转页面，请单击“旋转”。
   • 要添加映射，请单击“连接”，选择一张图纸，然后单击“选择”。
   • 要移除映射，请单击“断开连接”。
   • 要移除页面，请单击 。

7. 在右上角，单击“完成”。

   导入已映射的图纸时，Revizto 会更新其名称。 但是，如果新名称为空而旧名称不为空，Revizto 将保留旧名称。

   图纸导入后，其日期将设置为“待处理”。 同步项目时，它们会变为同步日期。

从 PDF 文件更新单张图纸

您可以从 PDF 文件更新一张 Revizto 图纸。 Revizto 会读取 PDF 文件的第一页，并忽略其余页面。

要从 PDF 文件更新图纸：

1. 在 Revizto 应用程序中，打开一个项目。
2. 在应用程序窗口顶部，单击“2D”。
3. 打开要更新的图纸。

4. 在顶部工具栏，单击“导入文件”，然后选择“文件”。

   如果此按钮不可用，则说明权限不足。

5. 打开 PDF 文件。
6. 如果要旋转图纸，请单击“旋转”。
7. 在右上角，单击“完成”。
