您可以查看可供您使用的图纸。 如果图纸有版本历史记录，则可以查看其任意版本。

• 查看图纸库
• 查看图纸详细信息
• 查看图纸内容
• 故障排除

查看图纸库

要查看图纸：

1. 在 Revizto 应用程序中，打开一个项目。

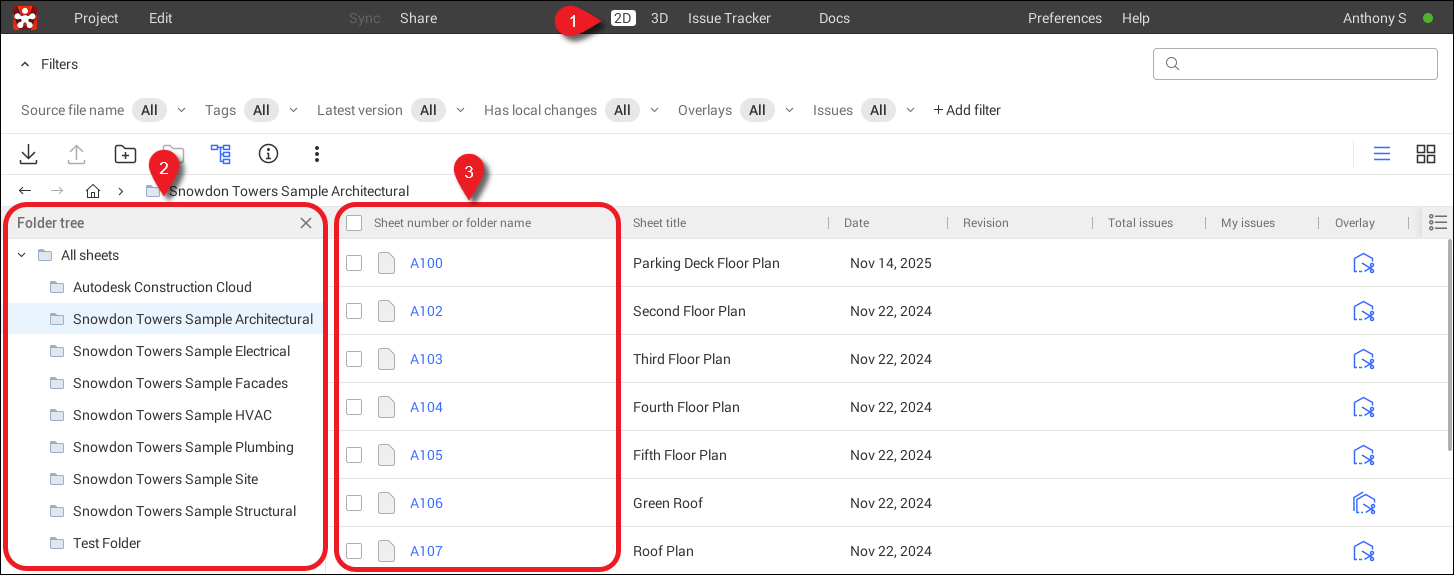

2. 在应用程序窗口顶部，单击“2D”。

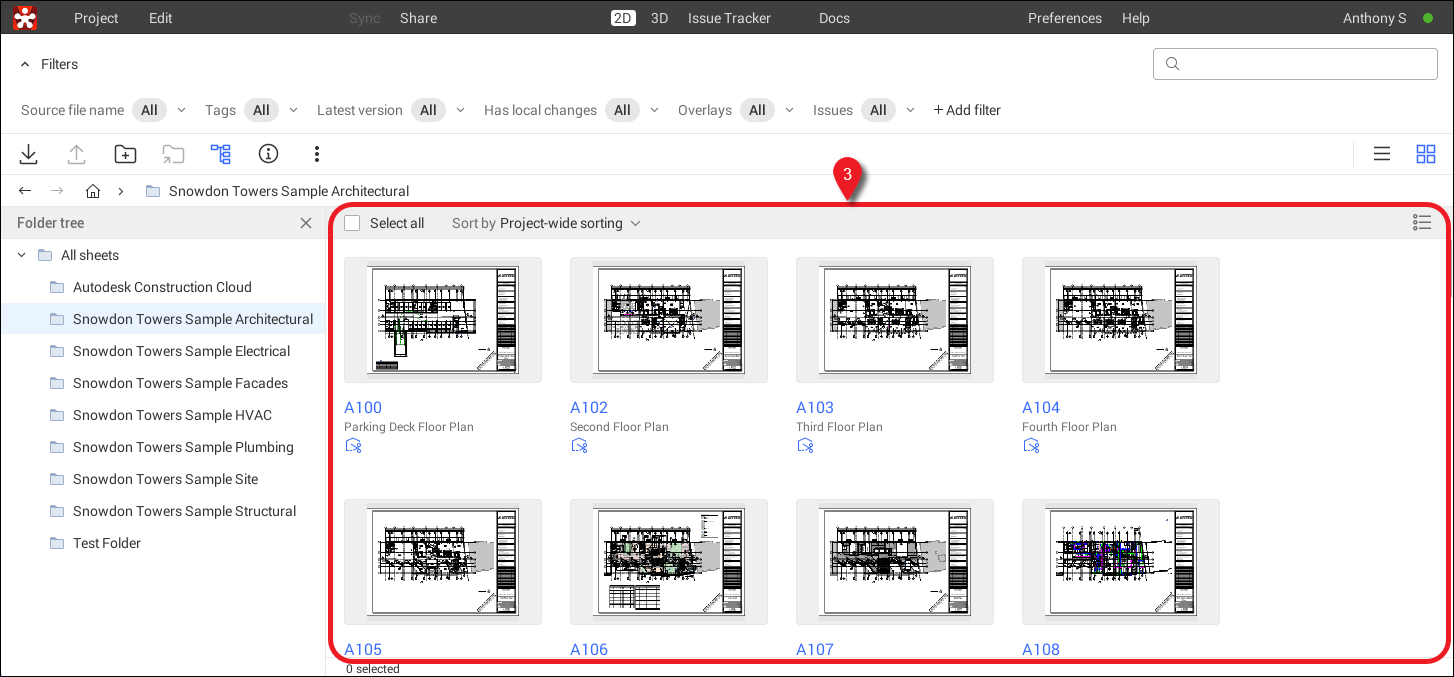

   这将打开图纸库。 其中可能包含文件夹。 文件夹旁边的绿色箭头表示其中包含带有问题通知的图纸。



   列表包含以下列：

   列	描述
   名称 & 编号	图纸编号和名称，用连字符分隔。 该列还包含图纸图标，指示图纸来源。 可用的来源如下： . 建模工具或 PDF 文件。 . Asite。 . Autodesk Construction Cloud (ACC)。 . Box。 . Microsoft SharePoint。 . Procore。 . 使用“仅坐标”选项导出的图纸。
   日期	对于 Revizto 图纸，为以下值之一： 如果图纸有本地更改：“待处理”。 如果图纸没有本地更改：上次与数据存储同步的日期。 对于 CDE 图纸，为图纸的上次修改日期。
   修订版本	对于从 Revit 导入的图纸，为 Revit 中的图纸修订版本。 对于从 PDF 文件导入的图纸，为基于文件命名模式的图纸修订版本。
   问题总数	图纸上状态为“未完成”、“进行中”或“已解决”的问题数量。 仅包括对您可见的问题。 不包括投射到图纸的问题。 灰色数字表示所有问题均已读。 绿色数字表示存在问题通知。 绿色圆点表示文件夹中包含带有问题通知的图纸。

   可以执行以下操作之一：

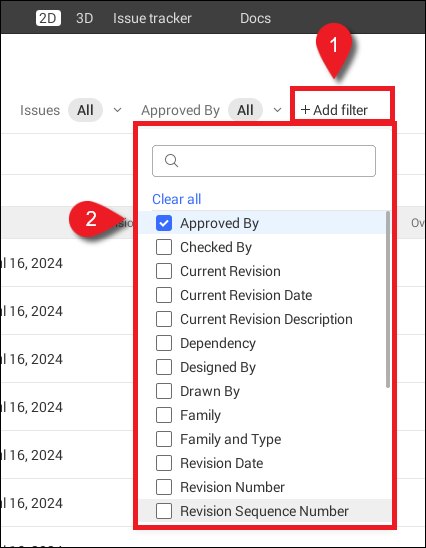

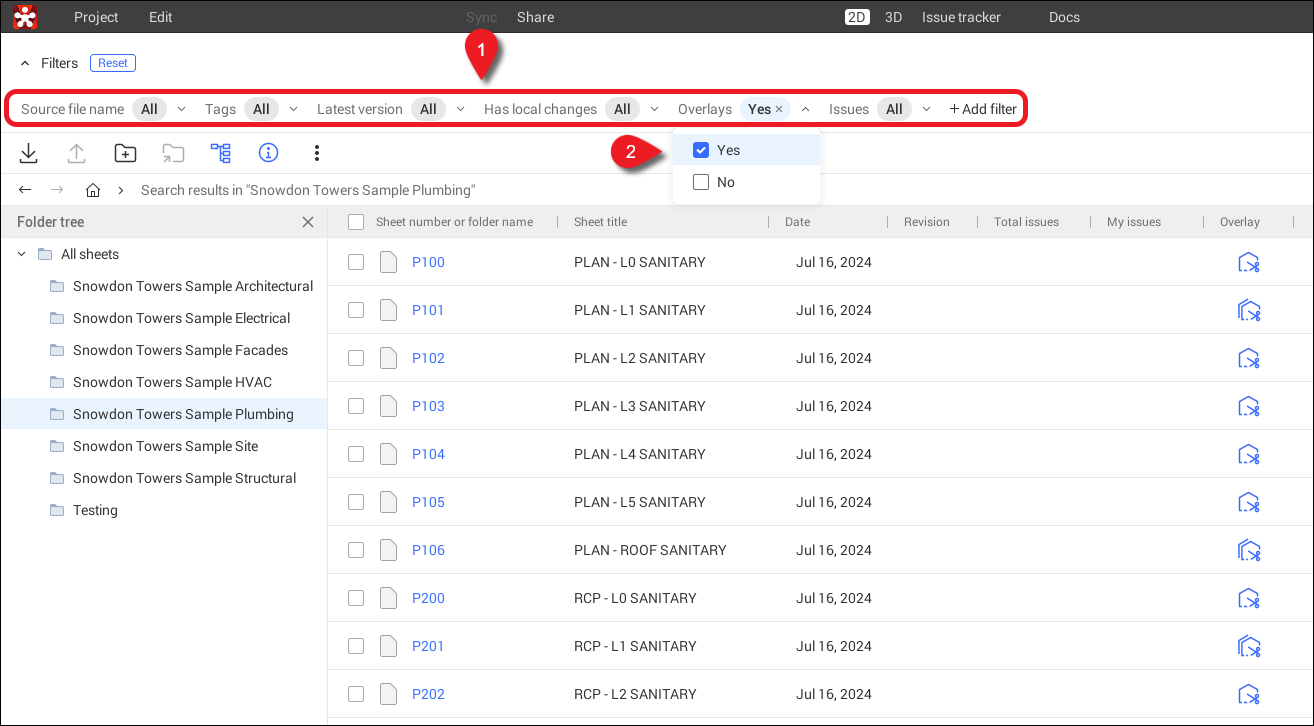

   • 要按属性筛选图纸，请选择筛选条件。

     筛选器仅显示在一个或多个图纸中可用的属性。 不会显示项目中所有图纸都相同的属性。 大多数属性来自图纸建模工具。

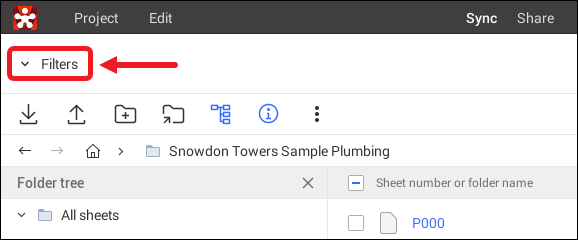

     如果筛选窗格缺失，请在顶部工具栏单击“切换筛选器”。

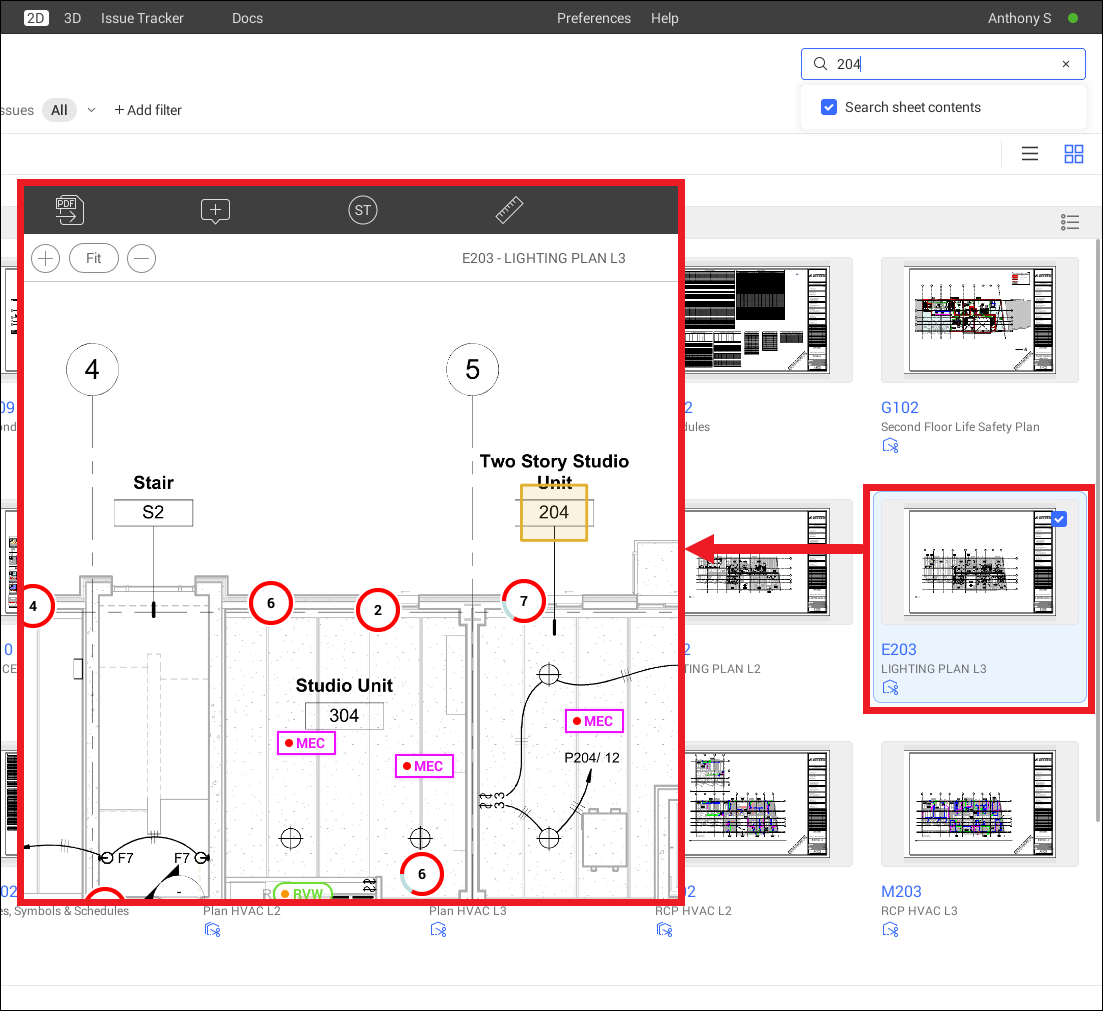

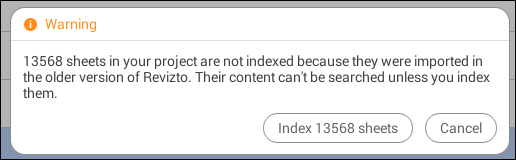

   • 要搜索图纸，请在“搜索”字段 中输入其编号或名称的一部分。
   • 如果列表包含 CDE 图纸，要刷新其修改日期，请单击“刷新文档托管图纸的日期”。

查看图纸详细信息

本节包含以下内容：

• 查看图纸元数据
• 查看图纸版本历史记录

查看图纸元数据

图纸元数据包括作者、GUID、标记及其他一些属性。

要查看图纸元数据：

1. 在 Revizto 应用程序中，打开一个项目。
2. 在应用程序窗口顶部，单击“2D”。
3. 单击要查看的图纸。 这将在右侧打开预览窗格。 如果该窗格缺失，请在顶部工具栏单击“切换预览”。

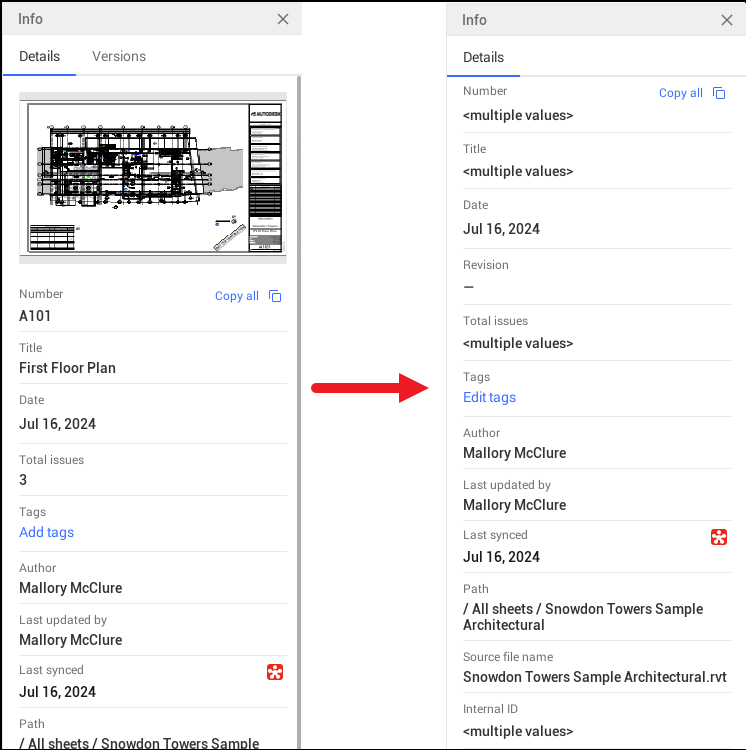

4. 在预览窗格中，单击“信息”。

   图纸元数据包含以下属性：

   属性	描述
   有本地更改	对于 Revizto 图纸，为以下值之一： 在云项目中，显示图纸是否有本地更改。 只有具有本地更改的图纸才存在该属性。 在本地项目中，该属性始终存在并设置为“无”。 对于 CDE 图纸，显示图纸是否在 Revizto 中编辑过。 仅当图纸被编辑过，才存在该属性。
   标记	图纸标记。
   作者	最后编辑图纸的人员。
   修订版本	图纸修订版本。 如果图纸是从 Revit 导入的，则包含 Revit 标志：。 只有 Revizto 图纸存在该属性。
   上次同步日期	上次与数据存储同步的日期，如果图纸从未同步过，则为“无”。 只有 Revizto 图纸存在该属性。
   修改日期	CDE 文件 修改日期。 只有 CDE 图纸存在该属性。
   源文件名	源文件名。 对于 CDE 图纸，用括号括上 CDE 类型。
   内部 ID	唯一图纸 ID。 当图纸添加到项目时分配。 一张图纸的所有版本具有相同的 ID。 对于从 Revit 导入的图纸，基于 Revit 图纸 GUID。

查看图纸版本历史记录

要查看图纸版本历史记录：

1. 在 Revizto 应用程序中，打开一个项目。
2. 在应用程序窗口顶部，单击“2D”。
3. 单击要查看的图纸。 这将在右侧打开预览窗格。 如果该窗格缺失，请在顶部工具栏单击“切换预览”。

4. 在预览窗格中，单击“版本”。

   版本历史记录包含以下数据：

   属性	描述
   #	图纸版本号。 对于从不同来源创建的图纸版本，编号可能不连续。 有关版本编号的详细信息，请参阅图纸版本编号。
   服务	图纸位置，为以下值之一： . Revizto 项目。 、、、 或 。 CDE。 对于导入到 Revizto 的 CDE 图纸，此列同时包含两种图标。 对于从 Revit 导入的图纸，此列还包含 Revit 标志 。
   日期/时间	对于 Revizto 图纸，为添加或编辑图纸的日期。 对于 CDE 图纸，为 CDE 文件修改日期。
   作者	对于 Revizto 图纸，为编辑了图纸版本的人员。 对于 CDE 图纸，为创建或编辑了图纸版本的 CDE 用户或 Revizto 用户。

查看图纸内容

• 打开图纸
• 顶部工具栏（所有图纸）
• 顶部工具栏（从版本历史记录打开的图纸）
• 图纸元素
• 底部工具栏

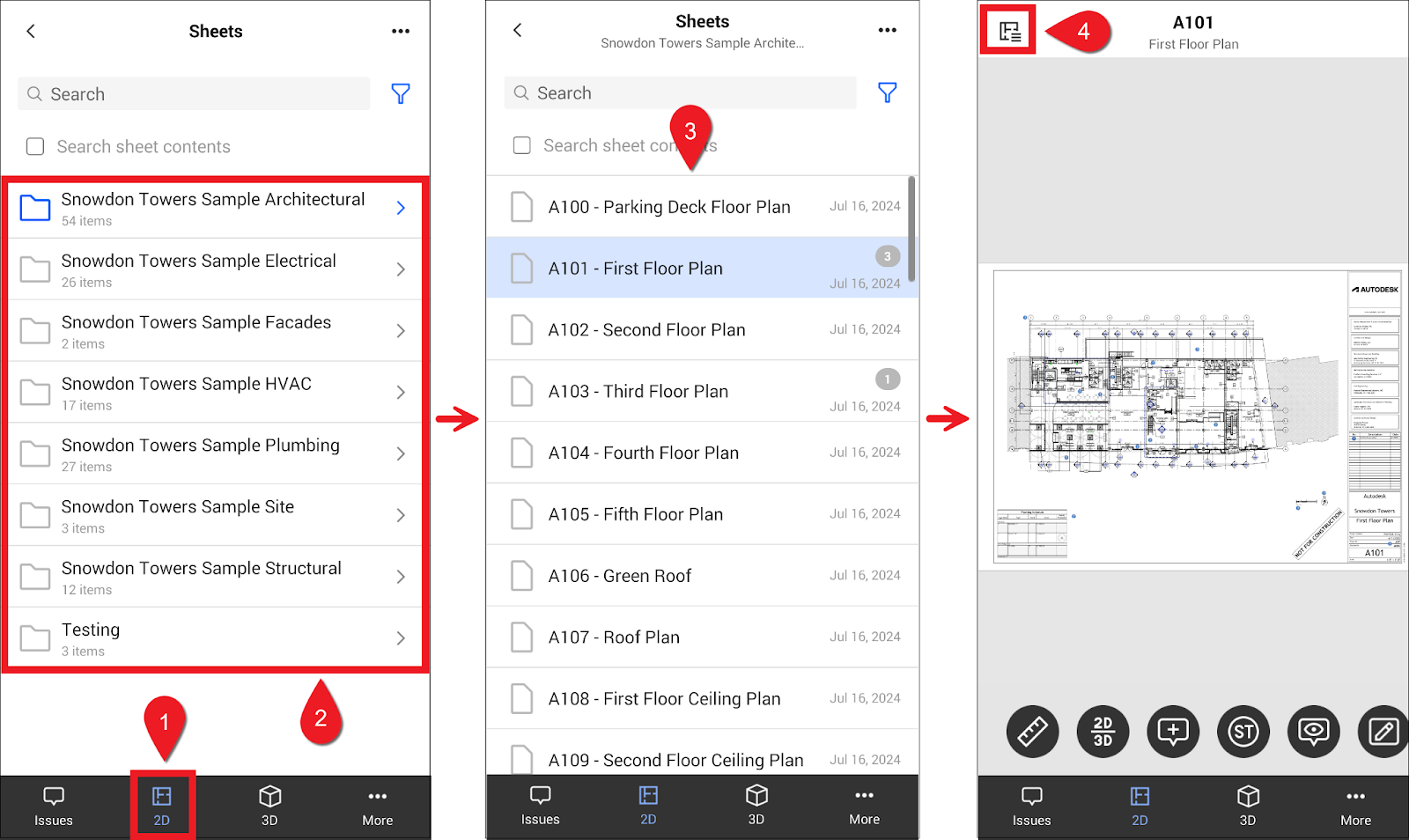

打开图纸

要打开图纸：

1. 在 Revizto 应用程序中，打开一个项目。
2. 在应用程序窗口顶部，单击“2D”。
3. 找到要查看的图纸，执行以下操作之一：
   • 要打开图纸的最新版本，请双击图纸，或切换到“信息”选项卡并单击“打开”。
   • 要打开图纸的较早版本，请在“版本”选项卡上双击图纸版本。

顶部工具栏（所有图纸）

顶部工具栏包含以下元素：

元素	描述
	转到查看历史记录中的上一张图纸。 此按钮包含上一张图纸的编号。
	转到查看历史记录中的下一张图纸。 此按钮包含下一张图纸的编号。
	放大。
	调整图纸以适应屏幕。
	缩小。
	图纸编号和名称，用连字符分隔。
	第一个数字是图纸上创建的问题数量，不包括已完成的问题。 第二个数字是图纸上可见的问题数量（创建的问题 + 投射的问题），不包括已完成的问题。 单击此按钮可在问题追踪器中查看这些问题。
	转到列表中的上一张图纸。 这将引导您浏览与当前筛选器匹配的图纸。
	转到列表中的下一张图纸。 这将引导您浏览与当前筛选器匹配的图纸。
	与数据存储上次同步的日期和时间。 仅适用于 CDE 图纸，且仅在 Revizto 离线时可用。

顶部工具栏（从版本历史记录打开的图纸）

如果从“版本”选项卡打开图纸，会在顶部增加一个工具栏。 其中包含以下元素：

元素	描述
	刷新图纸。
	显示或隐藏版本历史记录。
	将图纸导出到 PDF 文件。 此按钮仅适用于 CDE 图纸。
	在图纸查看器中查看最新的图纸版本。
	在 CDE 文件查看器中查看最新的图纸版本。 此按钮仅适用于 CDE 图纸。

图纸元素

图纸可能包含以下元素：

元素	描述
	图章问题图钉。 边框颜色取自“颜色”问题属性。 底部部分的颜色是问题状态的颜色。 底部部分仅在图钉视图中可见。 在“记号”视图中不可见。 单击图钉可在问题追踪器中打开问题。
	常规 2D 问题图钉。 单击图钉可在问题追踪器中打开问题。
	常规 3D 问题图钉。 单击图钉可在问题追踪器中打开问题。
	Navisworks 碰撞问题图钉。 单击图钉可在问题追踪器中打开问题。
	Revizto 碰撞问题图钉。 单击图钉可在问题追踪器中打开问题。
	Revizto 碰撞问题图章。 边框颜色取自“颜色”问题属性。 底部部分的颜色是问题状态的颜色。 底部部分仅在图钉视图中可见。 在“记号”视图中不可见。
	多个彼此接近的问题图钉（一个群集）。 数字表示该群集中的问题总数。 边框颜色为问题状态的颜色。 单击群集可在问题追踪器中打开其所有问题，并隐藏图纸上的所有其他问题。 放大可查看单个图钉。
	问题记号。 单击记号可在问题追踪器中打开相关问题。
	指向另一张图纸的可点击链接。 顶部的数字是视口编号。 底部的文本是图纸编号。
	打开与图纸对齐的 3D 模型。 更多信息，请参阅从 2D 跳转到 3D（视频）。

底部工具栏

底部工具栏包含以下元素：

元素	描述
显示/隐藏问题 ID	切换是否在问题图钉旁边显示问题 ID。
	显示与当前问题追踪器筛选器匹配的问题图钉，并隐藏问题记号。
	显示在图纸上创建的问题的记号，并隐藏投射问题的图钉。
	隐藏所有图钉和记号。
半色调模式	切换图纸对比度以提高记号可见性。 此按钮仅在记号视图中可用。
	问题图钉之间的最小距离。 如果距离小于该值，问题将合并为一个群集。
重置按群集筛选	显示在选择了一个群集后被隐藏的问题。 只有选择某个群集后，该按钮才可用。
、、、 或	查看应用内通知。

故障排除

问：一些图纸问题或记号未在图纸上显示。

答：您在问题追踪器中设置的筛选器也适用于图纸。 请转到问题追踪器并清除筛选器。
