编辑图纸 关注

Avatar
Mallory McClure
  • 更新

在 2D 环境中，拥有相应权限的用户可以重命名和删除图纸以及管理图纸标记。 管理图纸及其标记有助于保持图纸信息最新且有序。 在 Revizto 的 2D 环境中，从图纸库管理图纸。

在 Revizto 中无法直接编辑图纸本身，但可以编辑源图纸并将其重新发布到 Revizto。

必需权限

管理图纸需要特定的项目访问权限。 如果无法编辑或管理图纸，请联系项目管理员或许可证管理员。

您可以在 Revizto Workspace 的“项目团队”选项卡中，单击您角色名称旁边的“查看项目角色” 或“设置项目角色” 来查看您的访问权限。 有关更多信息，请参阅管理项目角色。

重命名图纸

Revizto 用户可以为其发布到 Revizto 的图纸或项目中的任何图纸重命名，具体取决于其访问权限。

要重命名图纸：

  1. 单击应用程序窗口顶部的“2D”，打开项目的图纸库。

  2. 找到要重命名的图纸后，右键单击该图纸，然后单击“重命名”。

    • 也可以选择该图纸，单击顶部工具栏中的“更多”，然后选择“重命名”。

  3. 输入新的编号和标题。
  4. 单击“保存”。

添加和移除图纸标记

Revizto 用户可以为其发布到 Revizto 的图纸或项目中的任何图纸添加和移除标记，具体取决于其访问权限。 一次可以对单张图纸、多张图纸或文件夹中的所有图纸添加或移除标记。

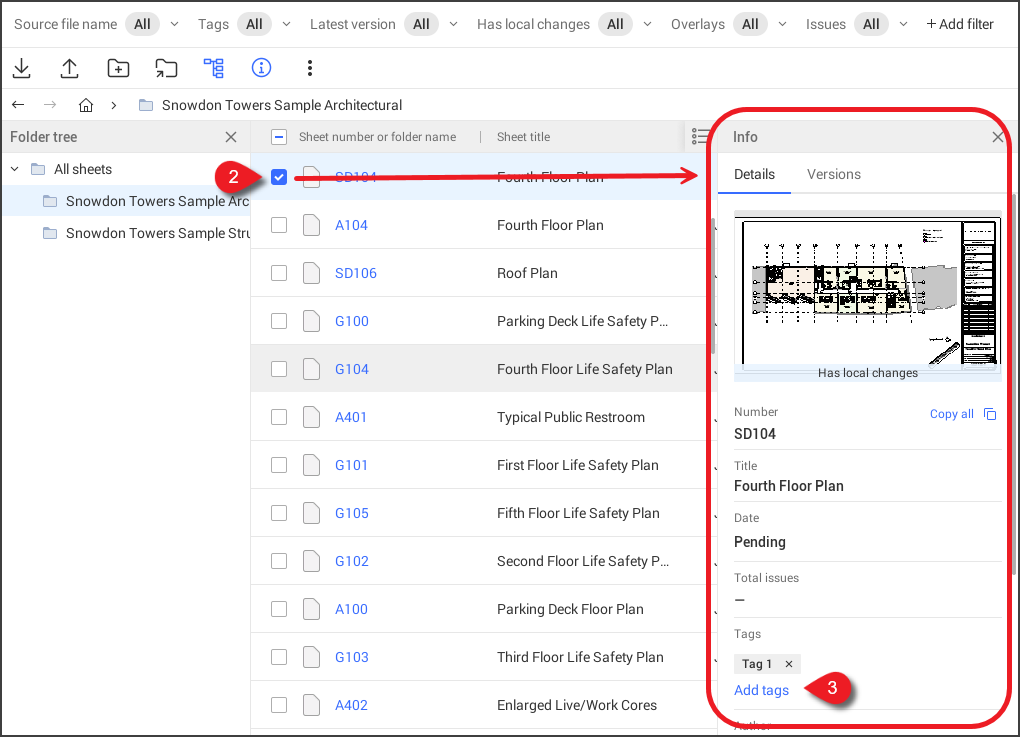

要为单张图纸添加或移除标记：

  1. 单击应用程序窗口顶部的“2D”，打开项目的图纸库。
  2. 选择要添加标记的图纸，在右侧打开其信息窗格。
    • 如果未显示信息窗格，请单击“信息”。

  3. 在“标记”下，单击“添加标记”以打开相应字段进行编辑。

    • 分配给该图纸的标记将显示在“添加标记”上方。

  4. 执行以下任一操作：
    • 要创建标记，请输入标记并选择它。
    • 要搜索标记，请开始输入标记名称，然后从列表中选择标记。
    • 要移除标记，请单击标记旁边的“X”。 不打开标记字段进行编辑也可以执行此操作。

也可以通过选择图纸，单击顶部工具栏中的“更多”，然后选择“编辑标记”，来向图纸添加标记。这将打开“编辑标记”窗口，相关说明见下方关于在多张图纸上添加或移除图纸标记的部分。

不再分配给任何图纸的标记将在下次打开 Revizto 时被自动删除。 添加或移除标记后，需要同步项目，为所有项目成员保存更改。

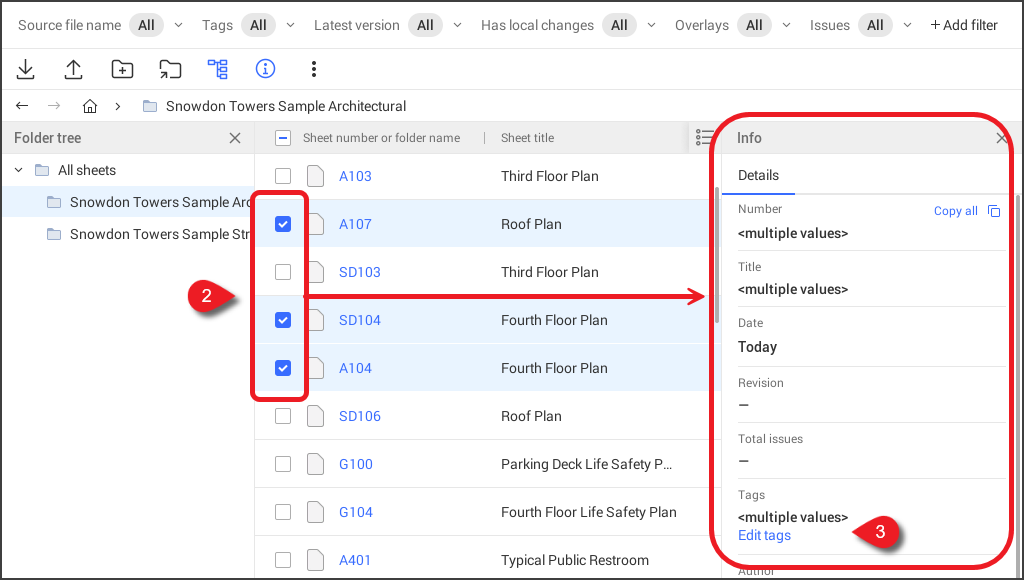

要为多张图纸添加或移除标记：

  1. 单击应用程序窗口顶部的“2D”，打开项目的图纸库。
  2. 选择要添加标记的图纸，在右侧打开信息窗格。
    • 如果未显示信息窗格，请单击“信息”。
    • 如果无法选择图纸，则说明您没有正确的访问权限。
  1. 在“标记”下，单击“编辑标记”。
    • 还可以选择图纸，单击顶部工具栏中的“更多”，然后选择“编辑标记”。

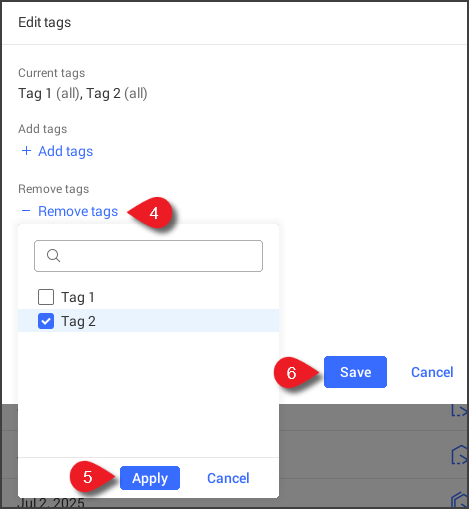

  1. 在“编辑标记”窗口中，添加或移除标记：
    • 要添加标记，请单击“添加标记”，然后选择标记。
    • 要创建标记，请单击“添加标记”，然后输入标记并选择它。
    • 要移除标记，请单击“移除标记”，然后选择标记。
    • 要搜索标记，开始输入标记名称，然后选择标记。
  2. 在标记列表底部，单击“应用”。 所选标记将列在这些部分下。

  3. 单击“保存”。



不再分配给任何图纸的标记将在下次打开 Revizto 时被自动删除。 添加或移除标记后，需要同步项目，为所有项目成员保存更改。

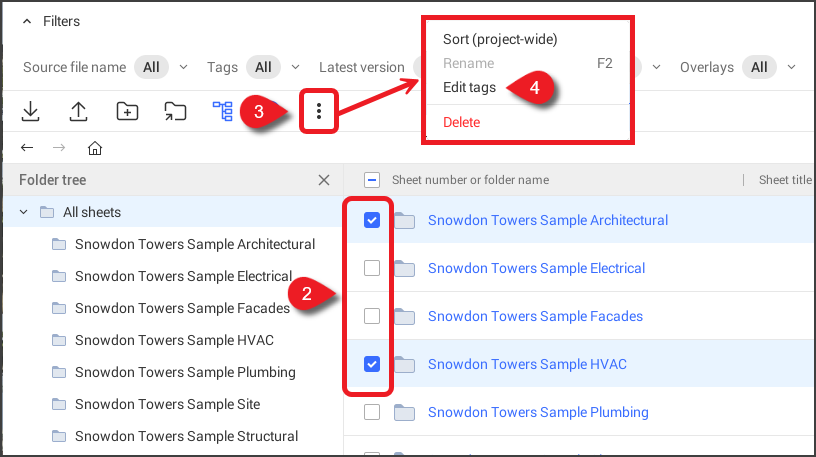

要为文件夹中的所有图纸添加或移除标记：

  1. 单击应用程序窗口顶部的“2D”，打开项目的图纸库。
  2. 选择包含要添加标记的图纸的文件夹。
    • 您可以在文件夹树中导航到所需的文件夹，但不能在其中添加标记。
    • 如果无法选择该文件夹，则说明您的权限不足。

  3. 单击顶部工具栏中的“更多”，然后选择“编辑标记”。

  4. 在“编辑标记”窗口中，添加或移除标记：
    • 要添加标记，请单击“添加标记”，然后选择标记。
    • 要创建标记，请单击“添加标记”，然后输入标记并选择它。
    • 要移除标记，请单击“移除标记”，然后选择标记。
    • 要搜索标记，开始输入标记名称，然后选择标记。
  5. 在标记列表底部，单击“应用”。 所选标记将列在这些部分下。

  6. 单击“保存”。



不再分配给任何图纸的标记将在下次打开 Revizto 时被自动删除。  添加或移除标记后，需要同步项目，为所有项目成员保存更改。

替换图纸标记

现有标记无法编辑或重命名。 但是，如果需要编辑或重命名某个标记，可以按以下步骤将该标记替换为更新了名称的新标记。

要替换标记：

  1. 单击应用程序窗口顶部的“2D”，打开项目的图纸库。
  2. 在窗口顶部的“筛选器”下，按要替换的标记筛选图纸。
    • 如果未看到筛选选项，请单击“筛选器”。
  3. 选择筛选器中的所有图纸，在右侧打开信息窗格。
    • 如果未显示信息窗格，请单击“信息”。
    • 如果无法选择图纸，则说明您没有正确的访问权限。
  4. 在“标记”下，单击“编辑标记”。
    • 还可以选择图纸，单击顶部工具栏中的“更多”，然后选择“编辑标记”。

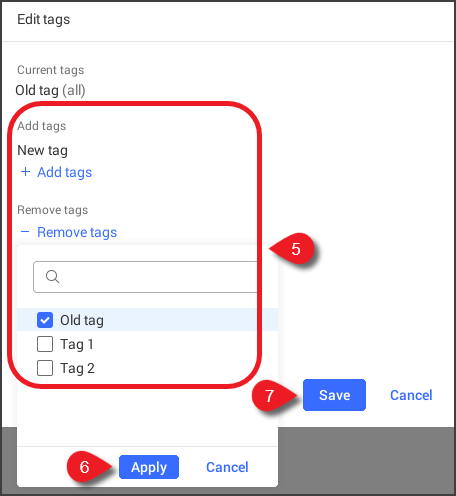

  1. 在“编辑标记”窗口中，将新标记添加到图纸并移除旧标记。
    • 要添加标记，请单击“添加标记”，然后选择标记。
    • 要创建标记，请单击“添加标记”，然后输入标记并选择它。
    • 要移除标记，请单击“移除标记”，然后选择标记。
    • 要搜索标记，开始输入标记名称，然后选择标记。
  2. 在标记列表底部，单击“应用”。 所选标记将列在这些部分下。

  3. 单击“保存”。



这会将所选图纸上的旧标记替换为新标记。 不再分配给任何图纸的标记将在下次打开 Revizto 时被自动删除。 添加或移除标记后，需要同步项目，为所有项目成员保存更改。

删除图纸

Revizto 用户可以删除其发布到 Revizto 的图纸或项目中的任何图纸，具体取决于其访问权限。 您可以单独删除图纸或一次删除多张图纸，具体取决于您选择的图纸删除方式。

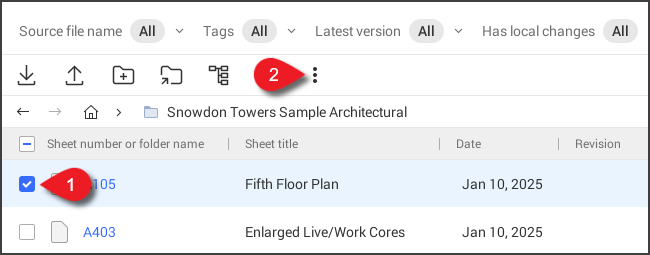

要删除图纸：

  1. 单击应用程序窗口顶部的“2D”，打开项目的图纸库。
  2. 找到要删除的图纸后，右键单击该图纸，然后单击“删除”。
    • 还可以选择图纸，单击顶部工具栏中的“更多”，然后选择“删除”。 使用此方法可以一次删除多张图纸。
  1. 在确认窗口中，确认要删除的图纸正确，然后单击“删除”。

删除图纸后，需要同步项目，为所有项目成员保存更改。
