导入图纸 关注
您可以从本地文件和在线 CDE 导入 PDF 作为图纸。 Revizto 将 PDF 文件的每一页都视为一张图纸。 通过解析 PDF 文件名和页面标签，Revizto 可以生成图纸编号、名称和修订版本。 这些数据可以确定导入的页面是现有图纸的新版本，还是全新的图纸。
在导入之前，您可以更正编号、名称以及页面与现有图纸之间的映射。 为了尽量减少手动更正，请确保 PDF 文件名或页面标签符合一种图纸命名格式。
必需权限
用户需要拥有项目访问权限才能导入新图纸或覆盖图纸。 如果您无法导入图纸，则说明您的项目角色不具备所需的权限。 如果您使用的是 CDE，您还需要拥有 CDE 的查看/访问权限，才能在 Revizto 中查看图纸。
您可以在 Revizto Workspace 的“项目团队”选项卡中，单击您角色名称旁边的“查看项目角色” 或“设置项目角色”
来查看您的访问权限。 有关更多信息，请参阅管理项目角色。
- 要从文件或 CDE 导入新图纸，并更新您添加的图纸，您需要：
- 添加新图纸
- 要更新所有用户添加的图纸，您需要：
- 管理所有图纸
将 PDF 导入为图纸
拥有必需权限的 Revizto 用户可以从本地文件或集成通用数据环境 (CDE) 导入 PDF 作为图纸。 CDE 连接的图纸会自动更新，并确保 Revizto 使用最新的图纸修订版本。 从建模工具导出包含图纸坐标的图纸时，现有的问题数据和 3D 覆盖在各个图纸版本之间保持不变。
您可以在 2D 环境下通过 2D 图纸库和图纸查看器导入图纸，或在“文档”环境下通过 CDE 导入图纸。
通过 2D 图纸库导入图纸
要在 2D 图纸库中导入图纸：
- 单击“2D”导航到 Revizto 的 2D 环境。
- 在图纸库中，选择并打开目标文件夹。
- 单击“导入”
。
|
|
- 查看图纸映射选项，并进行必要的更改。
- 在右上角单击“完成”。
导入图纸后，日期字段将设置为待处理，直到您同步项目。
通过图纸查看器导入图纸
您还可以在图纸查看器中导入图纸。 Revizto 会自动将导入的 PDF 关联到您正在查看的图纸，以创建顺畅的更新工作流。
注意：当链接到现有图纸时，Revizto 只会导入 PDF 的第一页。 如果多张图纸保存到单个 PDF 中，您可以打开所需页面并将其作为新的 PDF 打印。
要在图纸查看器中导入图纸：
-
在图纸查看器的顶部工具栏上，单击“导入文件”
。
|
|
- 查看图纸映射选项，并进行必要的更改。
- 在右上角，单击“完成”。
导入图纸后，日期字段将设置为待处理，直到您同步项目。
通过 CDE 导入图纸
CDE 连接的图纸会自动保持最新，并将该图纸的所有可用版本历史记录添加到 Revizto。 要防止 CDE 图纸自动更新，请参阅将图纸与 CDE 分离。 您还可以从图纸版本编号中了解 Revizto 如何为 CDE 图纸分配修订版本号。
注意：从 CDE 只能导入单页 PDF。 如果在初次导入后向文档添加了更多页面，Revizto 在自动更新图纸时只会读取文件的第一页。
要通过文档导入图纸：
- 在应用程序窗口顶部，单击“文档”。
-
打开包含图纸的 CDE 文件夹。
- 如果尚未登录 CDE，Revizto 将提示您输入用户名和密码。
- 单击“发送到 2D”
。
- 选中要导入的 PDF 的复选框，然后在右上角单击“完成”。
- 查看图纸映射选项，并进行必要的更改。
- 在右上角单击“完成”。
导入图纸后，其日期将设置为待处理。 同步项目后，它们会变为同步日期。
将标准图纸转换为 CDE 图纸
要将 Revizto 图纸转换为 CDE 文件：
- 在应用程序窗口顶部，单击“2D”。
- 打开要转换的图纸。
-
在顶部工具栏上，单击“导入文件 ”
-
导航到 CDE 文件夹中的已更新图纸。
- 如果尚未登录 CDE，Revizto 将提示您输入用户名和密码。
-
选择该 CDE 文件，然后在右上角单击“完成”。
- 如果选择多个 CDE 文件，Revizto 图纸将不会更新。 相反，这些 CDE 文件将作为新图纸被导入。
- 查看图纸映射选项，并进行必要的更改。
- 在右上角，单击“完成”。
图纸转换后，日期字段将设置为待处理，并会显示新的 CDE 图标 ，表示该图纸已连接到 CDE。 同步项目后，它会变为同步日期。

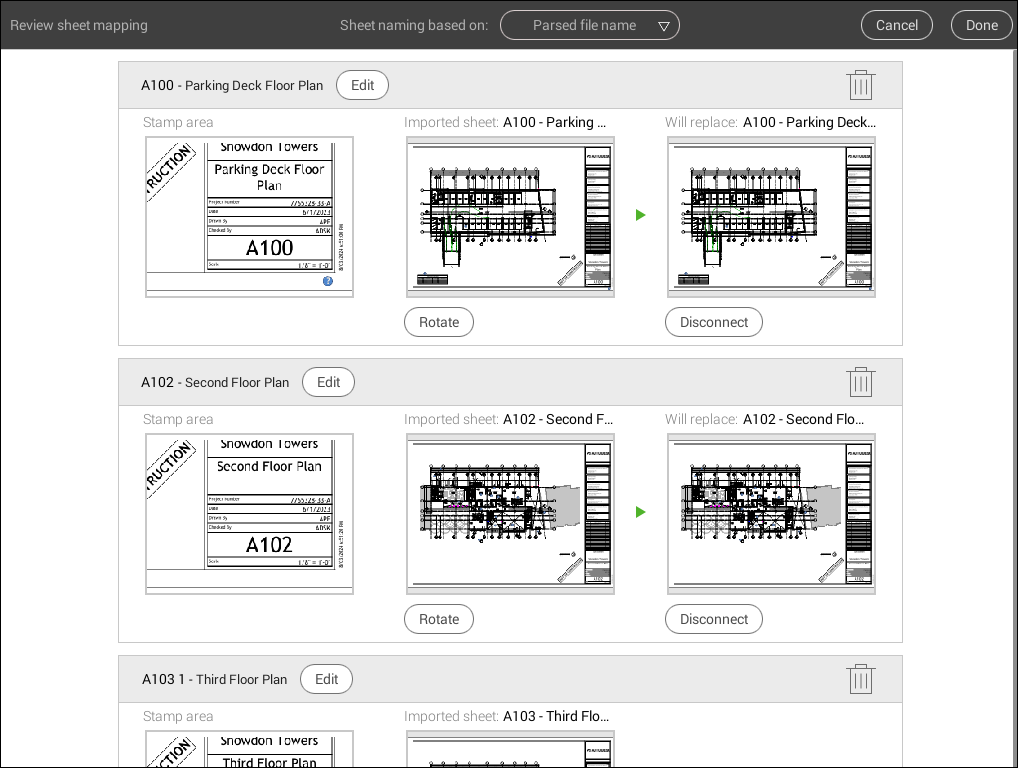

图纸映射选项
从不同来源或工具更新图纸时，有时可能需要手动编辑图纸名称或映射。 在图纸导入过程中，可以核对所有细节，确保 Revizto 保存最新信息。
从文件或 CDE 导入图纸时，可以执行以下操作：
-

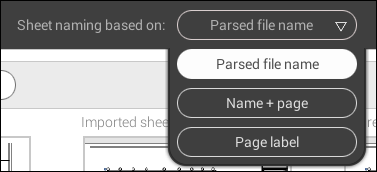

选择其他图纸命名类型并重新应用图纸映射。

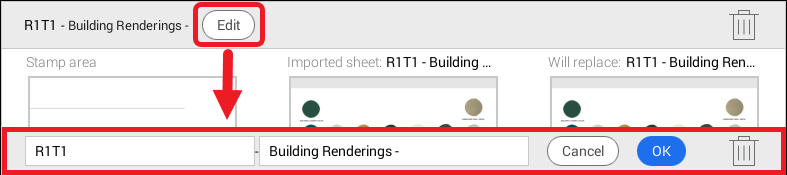

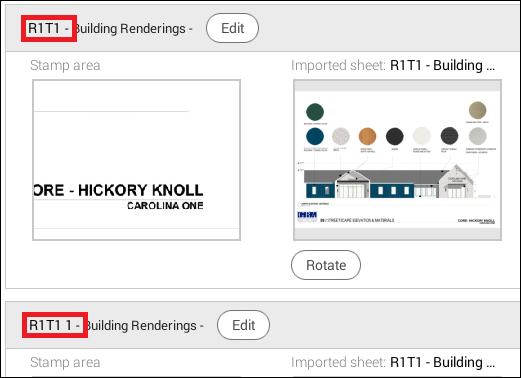

- 单击“编辑”以更改图纸编号和图纸名称。 单击“确定”以确认更改。 如果输入重复的图纸编号，Revizto 会添加空格和数字以使其唯一。
示例：名称、名称 1、名称 2 等。 - 单击“旋转”可将图纸旋转 90 度。
-

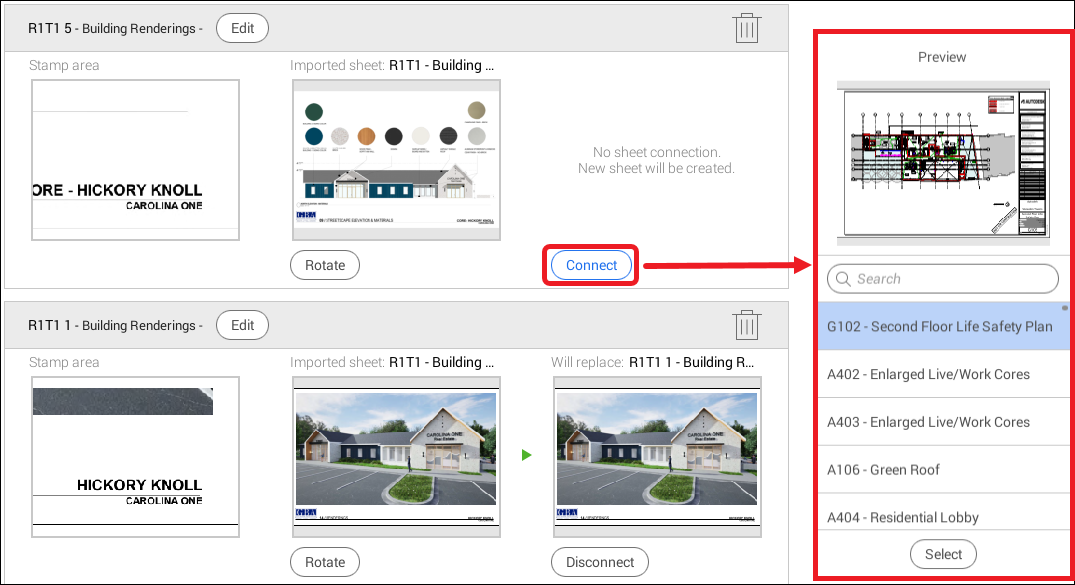

单击“连接”开始将导入的图纸映射到现有图纸。 单击“选择”以映射所选图纸。
- 单击“断开连接”以移除现有图纸映射。
- 单击“删除”
可从导入中移除页面。
图纸命名格式
导入图纸时，Revizto 会分离文件名和页面标签，以生成图纸标题、描述和修订版本。 更新后的图纸标题将覆盖之前的图纸标题，除非新标题为空，在这种情况下 Revizto 将保留旧标题。 命名规则基于您选择的格式，并使用以下逻辑变量：
| 编号 | 不包含空格字符的任意字符串。 如果多张图纸的编号相同，第一张图纸之后的所有图纸都会在该编号的基础上加上序列号。 导入多页文档时，始终会应用序列号。 |
| 标题 | 不带以下括号的任意字符串：()、[] 或 {}。 |
| 分隔符 | 任意数量的空格字符，带或不带单个下划线“_”均可。 |
| 修订版本 | 用以下括号括起的任意字符串：()、[] 或 {}。 |
| 前缀： | 一个字符串，后跟冒号“:”和一个空格字符。 |

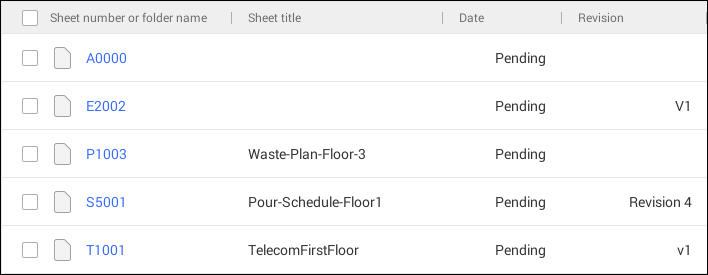

解析的文件名
建议对单页 PDF 使用此选项，以放置图纸编号重复。
使用“解析文件名”格式时，Revizto 应用以下逻辑：
| <编号>.pdf <编号><修订版本>.pdf <编号><分隔符><标题>.pdf <编号><分隔符><标题><修订版本>.pdf <编号><修订版本><分隔符><标题>.pdf |
A0000.pdf P1003 Waste-Plan-Floor-3.pdf |

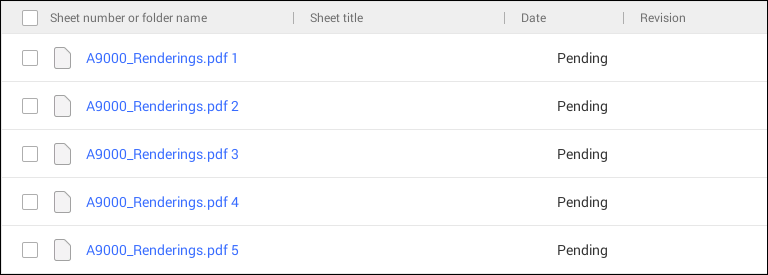

名称 + 页码

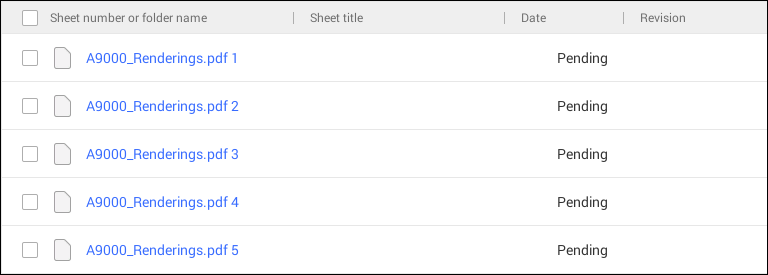

建议对多页 PDF 文档使用此选项，以便在导入过程中编辑详细信息时可轻松引用文件名。 “名称 + 页码”选项会将“文件名 + 页码”设为图纸编号。 图纸标题和图纸修订版本为空。
页面标签

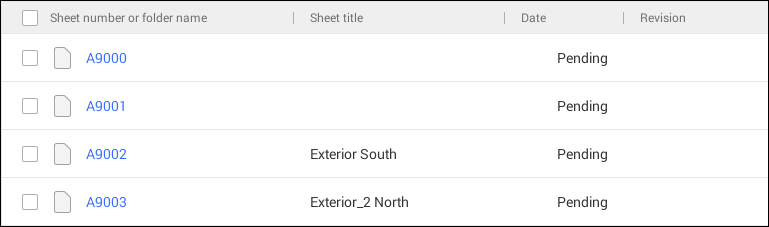

页面标签在图纸建模工具中设置，可用于从一个 PDF 文档导入多张图纸。 使用“页面标签”导入时，图纸修订版本将留空。 Revizto 按页面分隔图纸，并可读取每个页面的以下标签格式：
| <编号> <前缀>: <编号> <编号> - <标题> <前缀>: <编号> - <名称> |
A9000 Renders: A9001 A9002 - Exterior South Renders: A9003 - Exterior_2 North |
故障排除

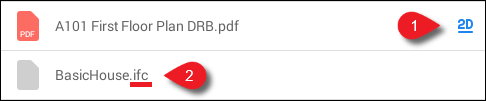

问：我无法选择 CDE 文件作为图纸导入。 它旁边的复选框不可用且呈灰色显示。
答：复选框不可用的原因可能如下：
- 它已被导入。 已导入 Revizto 的文件会标有
图标。
-
它不是 PDF 文件，因此无法作为图纸导入。
