问题

我有一张在 Revit 中创建的图纸。 将其导出到 Revizto 之后，无论是直接导出还是通过从 PDF 文件或 < href="https://help.revizto.com/hc/zh-cn/articles/360002131795#cde_document" target="_blank" rel="noopener noreferrer">CDE 文件导入，图纸覆盖均未对齐。

原因

可能有以下原因：

1. 您使用不同的 PDF 打印机设置导出了新的图纸版本。
2. 该图纸包含超出图纸边距的对象。

解决方案

请尝试以下操作：

• 检查用于从 Revit 生成图纸的 PDF 打印机设置，必要时进行更正。 然后将图纸从 Revit 导出到 Revizto，可以直接导出，也可以通过从 PDF 文件或 CDE 文件导入。

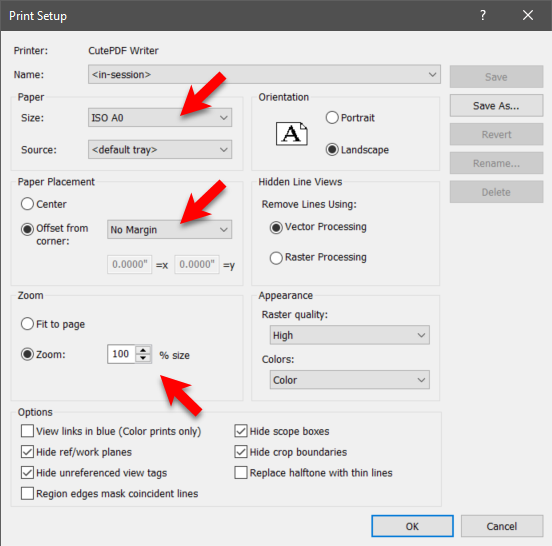

  推荐的设置包括：纸张大小与 Revit 标题块匹配、不放置边距以及 100% 比例。



• 在 Revit 中，查找位于图纸标题块之外的元素。

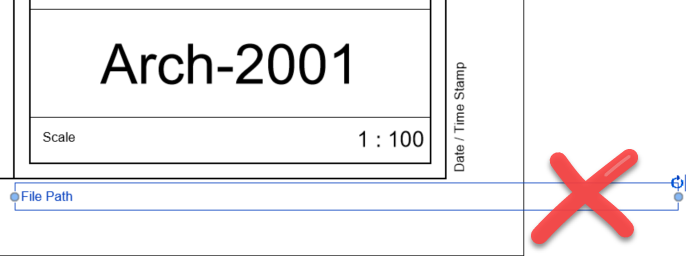

  请注意，即使标题块之外的不可见元素部分也可能导致问题。 选择它们时，这些部分会变得可见（请参见下图）。



  如果发现标题块之外存在任何元素，请执行以下操作：

  1. 编辑这些元素以适配标题块，然后将更改应用到所有受影响的图纸。

  2. 将图纸从 Revit 导出到 Revizto（或者仅导出图纸坐标）。
