比较图纸 关注
您可以将两张图纸或一张图纸的两个版本相互对齐来比较它们。
此功能在本地项目中不可用，因为本地项目不存储图纸版本历史记录。
要比较图纸：
-
打开第一张图纸。
-
在顶部工具栏，单击“比较图纸”
。
-
选择第二张图纸及其版本。 可以选择第一张图纸的另一个版本。
-
单击“比较图纸”。

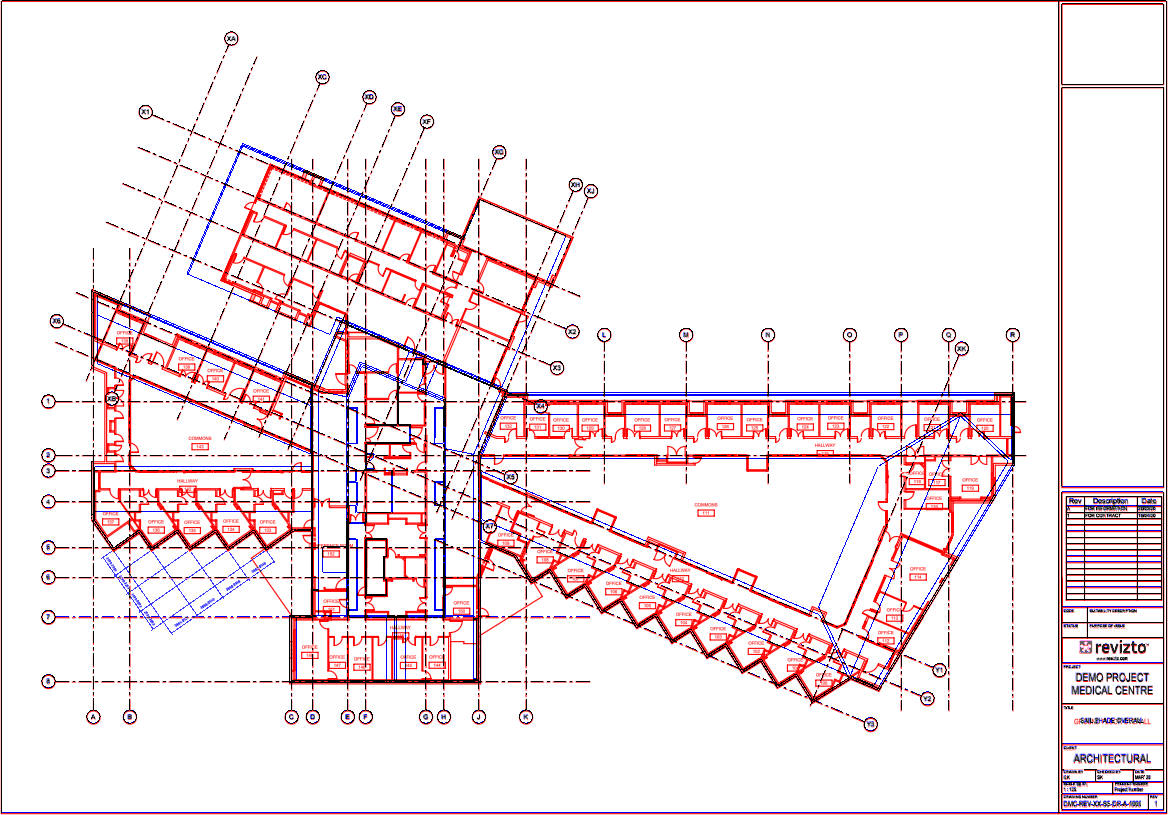

这会将第二张图纸与第一张图纸重叠（不显示第二张图纸的问题或记号）。
图纸颜色会更改为：
-
蓝色。 仅出现在第一张图纸上的部分。
-
红色。 仅出现在第二张图纸上的部分。
-
黑色。 两张图纸上都出现的部分。
左侧的比较菜单提供以下选项：
选项 描述 对齐图纸
手动对齐图纸。 您可以拖动第一张图纸，或使用右下角的箭头精确移动它。
要撤消更改，请在右上角单击“重置”。
要应用更改，请单击“完成”。
叠加视图
从单图纸视图切换到叠加视图。 单图纸视图
从叠加视图切换到单图纸视图。
在单图纸视图中，可以通过单击图纸在它们之间切换。 两张图纸均显示属于第一张图纸的问题或记号。
更改叠加视图上的图纸透明度。
当滑块位于中间时，两张图纸均以全彩显示。
将滑块向左移动时，会提高红色图纸的透明度。
将滑块向右移动时，会提高蓝色图纸的透明度。
切换
在图纸之间切换。
在叠加视图中，这会使其中一张图纸变为透明以显示另一张。
-
