图纸版本编号 关注
本文介绍图纸版本编号是如何分配的,以及为什么编号并不总是连续的。
另请参阅:
图纸版本编号规则
下表汇总了会创建新图纸版本的活动,以及这些情况下适用的编号规则。
| 活动 | 结果 |
| 从文件导入新图纸。 |
这将创建第一个图纸版本,带有连字符 (-) 而不是数字。 它标有 Revizto 图标: 它将在您同步项目时获得版本号。 |
|
从文件更新现有 Revizto 图纸。 重命名 Revizto 图纸。 添加或移除图纸标记。 |
以下结果之一:
两种情况下,在您同步项目时,图纸都会获得版本号。 |
| 重命名 CDE 图纸。 |
以下结果之一:
两种情况下,在您同步项目时,图纸都会获得版本号。 |
| 从 CDE 文件导入新图纸。 |
这会将 CDE 文件的所有版本都添加到版本历史记录中。 这些版本标有 CDE 图标: 版本号来自 CDE。 如果您使用的 Box 订阅计划不支持文件版本,则仅会添加一个图纸版本,其中带有连字符 (-) 而不是版本号。 在您同步项目时,带连字符的图纸将获得版本号。 |
| 从 CDE 文件更新现有 Revizto 图纸。 |
这会将 CDE 文件的所有版本都添加到版本历史记录中。 这些版本标有 CDE 图标: 版本号来自 CDE。 如果您使用的 Box 订阅计划不支持文件版本,则仅会添加一个图纸版本,其中带有连字符 (-) 而不是版本号。 这还会创建一个新的图纸版本,带有连字符 (-) 而不是版本号。 标有两个图标:Revizto 图标 |
| 添加已与图纸关联的 CDE 文件的新版本。 | 这将创建一个新的图纸版本。 版本号来自 CDE。 版本标有 CDE 图标: |
| 同步项目。 |
所有在上次同步后从文件导入或更新或者重命名的 Revizto 图纸,其版本会从连字符 (-) 变为新的项目版本。 所有在上次同步后导入或重命名的 CDE 图纸都会被分配新的项目版本。 此时它们标有两个图标:Revizto 图标 上次同步后未发生变化的所有图纸都不会获得任何新版本。 |
| 将图纸与 CDE 分离。 |
这会创建一个新的图纸版本,带有连字符 (-) 而不是版本号。 它标有 Revizto 图标: 它将在您同步项目时获得版本号。 |
| 还原到较早的图纸版本。 |
以下结果之一:
这两种情况下,在您同步项目时,带连字符的图纸将获得版本号。 |
图纸版本编号示例

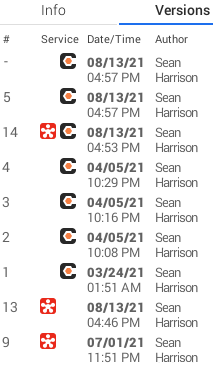

以下示例显示了一个版本历史记录,其中编号不是连续的。
版本历史记录的创建过程如下:
| 活动(按时间顺序) | 生成的版本历史记录 |
| 在项目版本 8 中从文件导入了图纸。 | |
| 在项目版本 9 中同步了图纸。 | |
| 在项目版本 12 中从文件更新了图纸。 | |
| 在项目版本 13 中同步了图纸。 | |
| 在项目版本 13 中从 CDE 文件更新了图纸。 当时,CDE 文件已有四个版本。 它们全部被添加到历史记录中,并创建了一个新版本。 | |
| 在项目版本 14 中同步了图纸。 | |
|
更新了 CDE 文件。 |
|
