导出图纸 关注
拥有“将图纸导出到 PDF”访问权限的用户可以在 Revizto 的 2D 图纸库中将图纸导出到 PDF。 项目中的所有用户还可以将指定图纸的列表导出到 Excel,以汇总这些图纸的关键信息。 在 Revizto 的 2D 环境中,从图纸库导出图纸。
将图纸导出到 PDF 仅适用于 Windows 设备。

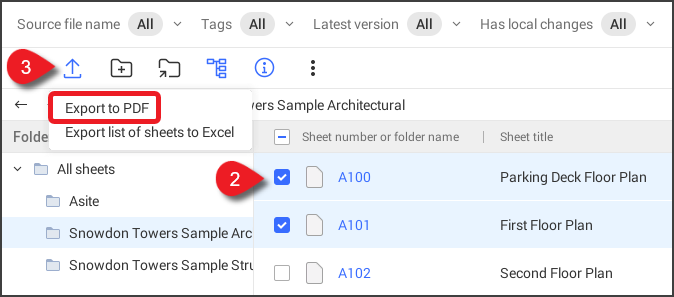

将图纸导出到 PDF
拥有“将图纸导出到 PDF”访问权限的用户可以从 2D 图纸库将单张图纸、多张图纸和 CDE 图纸导出到 PDF 文件。
要将图纸导出到 PDF:
- 单击应用程序窗口顶部的“2D”,打开项目的图纸库。
- 选择要导出的图纸。
- 在顶部工具栏中,单击“导出”
,然后单击“导出到 PDF”。
- 如果此按钮不可用,则说明您没有“将图纸导出到 PDF”访问权限。
- 在“导出到 PDF”窗口中,选择以下设置:
- 单击“导出”。
- 确认导出的图纸正确,然后单击“确定”。
- 在设备上选择文件的下载和保存位置。
- 如果将图纸导出为多个文件,这些图纸将保存在以下载日期和时间命名的文件夹中,且二级文件夹以项目或 CDE 集成命名。 保存文件时无法为其命名。
- 如果保存单个文件,则可以在保存时为该文件命名。
将打开的图纸导出到 PDF
拥有“将图纸导出到 PDF”访问权限的用户可以直接在 2D 查看器中将打开的图纸导出到 PDF。 由于此操作仅针对当前打开的图纸,因此一次只能导出一张图纸。
要将打开的图纸导出到 PDF:
- 在打开的图纸的工具栏中,单击“导出到 PDF”
.
- 如果此按钮不可用,则说明您没有“将图纸导出到 PDF”访问权限。
- 选择以下选项:
- 单击“导出”。
- 输入文件名,在设备上选择文件下载位置,然后单击“保存”。

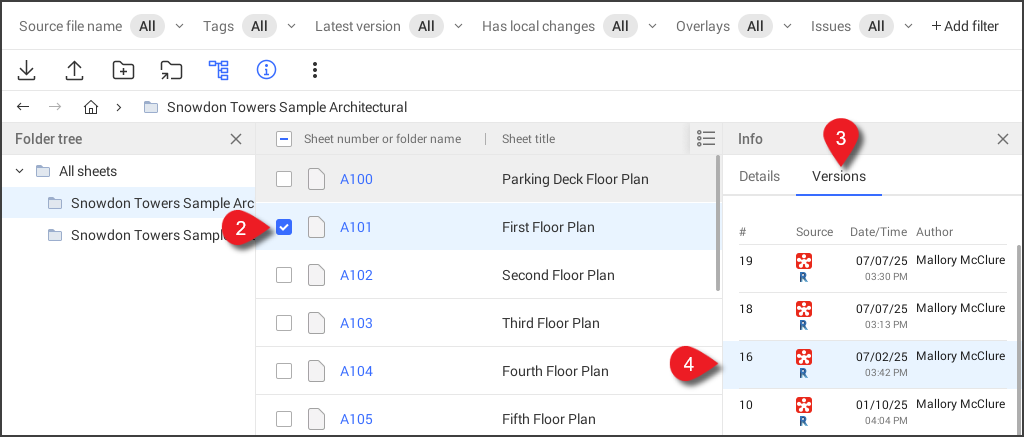

将以前的图纸版本导出到 PDF
拥有“将图纸导出到 PDF”访问权限的用户可以在 2D 图纸库中根据图纸的版本历史记录将以前的图纸版本导出到 PDF。 由于一次只能查看一张图纸的版本历史记录,因此无法批量将以前的图纸版本导出到 PDF。
要将以前的图纸版本导出到 PDF:
- 单击应用程序窗口顶部的“2D”,打开项目的图纸库。
- 选择要添加导出的图纸,在右侧打开其信息窗格。
- 如果未显示信息窗格,请单击“信息”
。
- 如果未显示信息窗格,请单击“信息”
- 在信息窗格中,单击“版本”。
- 双击要导出的版本,将其在 2D 查看器中打开。
- 在顶部工具栏,单击“导出”
.
- 如果此按钮不可用,则说明您没有“将图纸导出到 PDF”访问权限。
- 输入文件名,在设备上选择文件下载位置,然后单击“保存”。

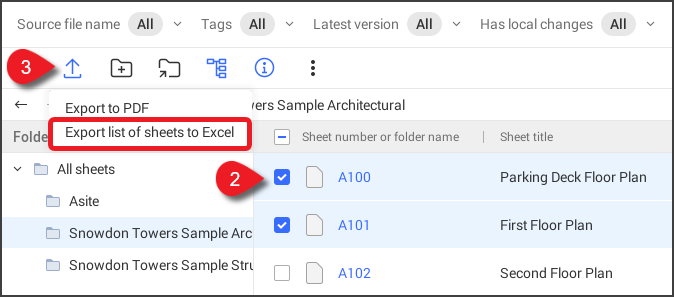

将图纸列表导出到 Excel
您可以将图纸列表导出到 Excel 电子表格,其中汇总图纸的关键信息,例如图纸编号、名称、上次同步日期、问题总数和标记。
要将图纸列表导出到 Excel:
- 单击应用程序窗口顶部的“2D”,打开项目的图纸库。
- 选择要包含在 Excel 列表中的图纸。
- 在顶部工具栏中,单击“导出
”,然后单击“将图纸列表导出到 Excel”。
- 输入文件名,在设备上选择文件下载位置,然后单击“保存”。
